航天器构件熔蚀沉积六轴联动加工装置

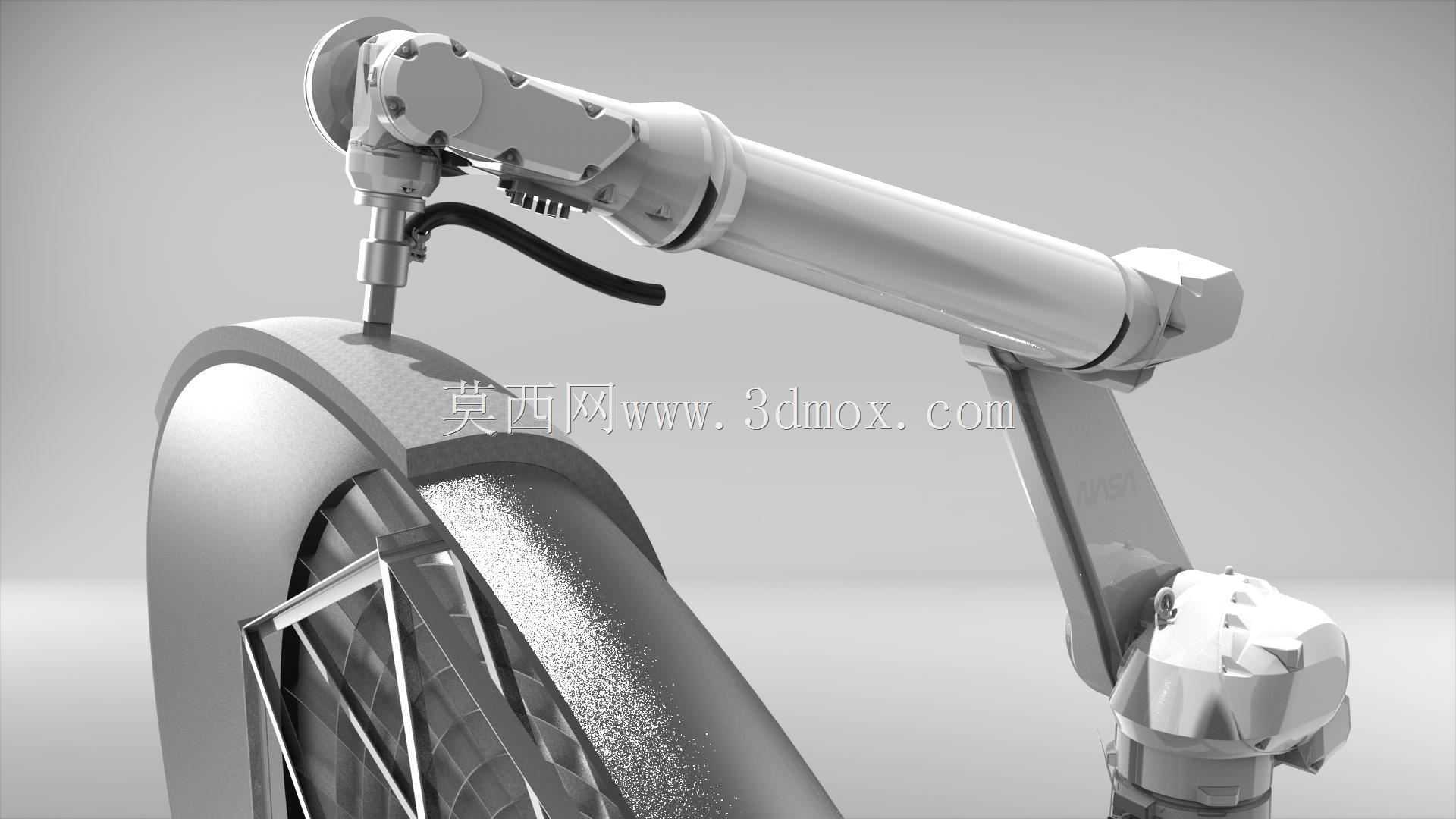

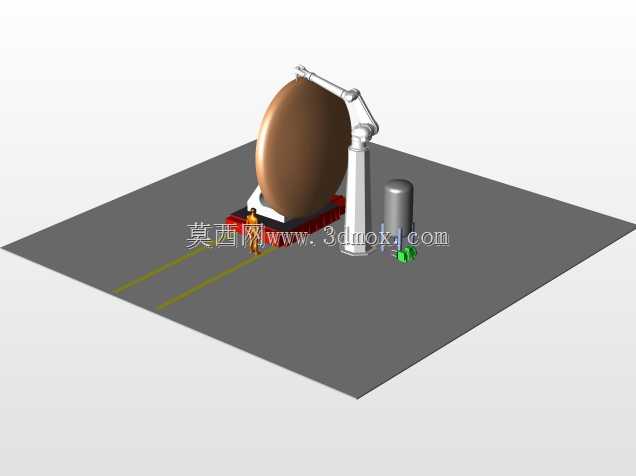

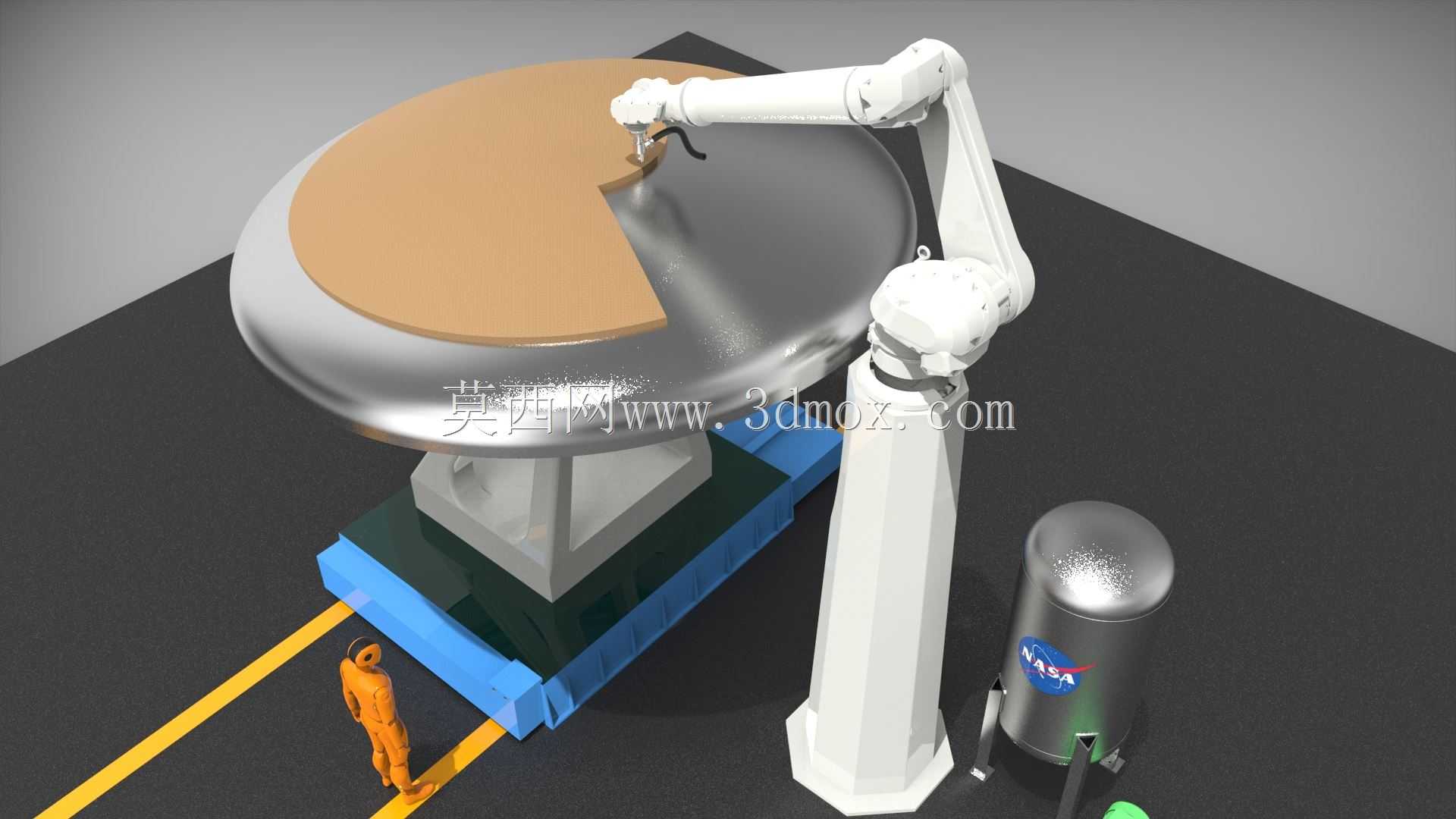

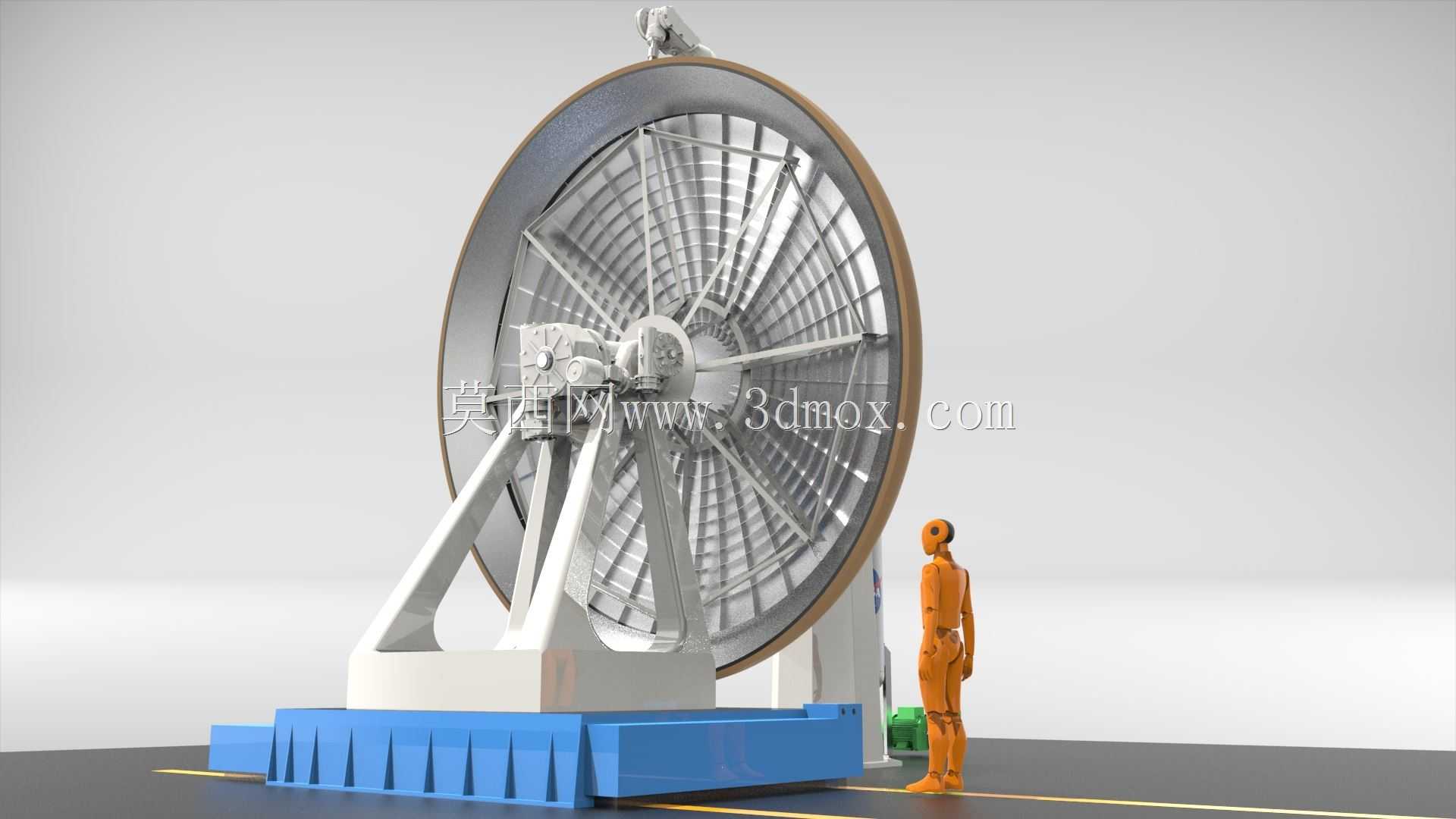

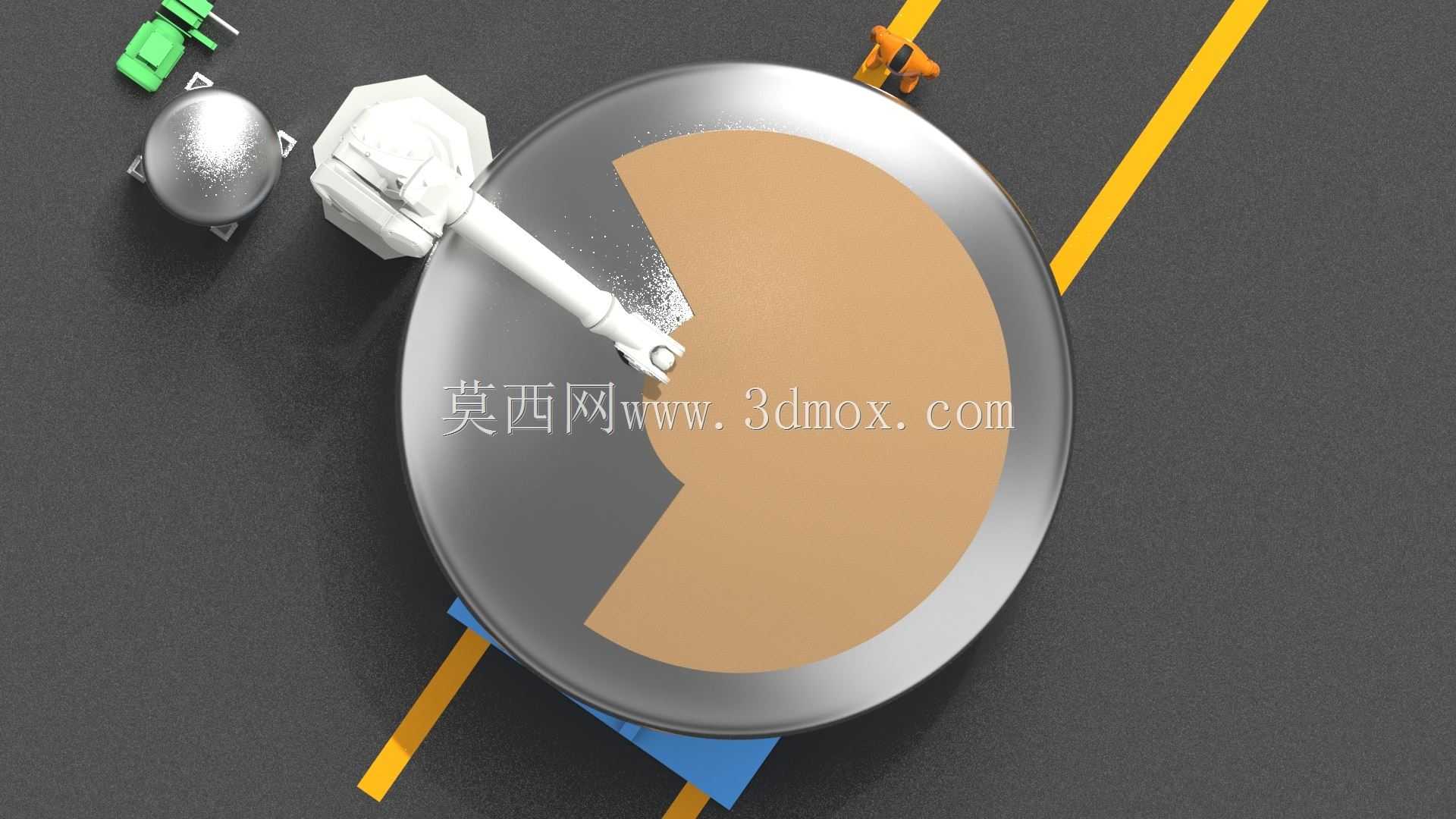

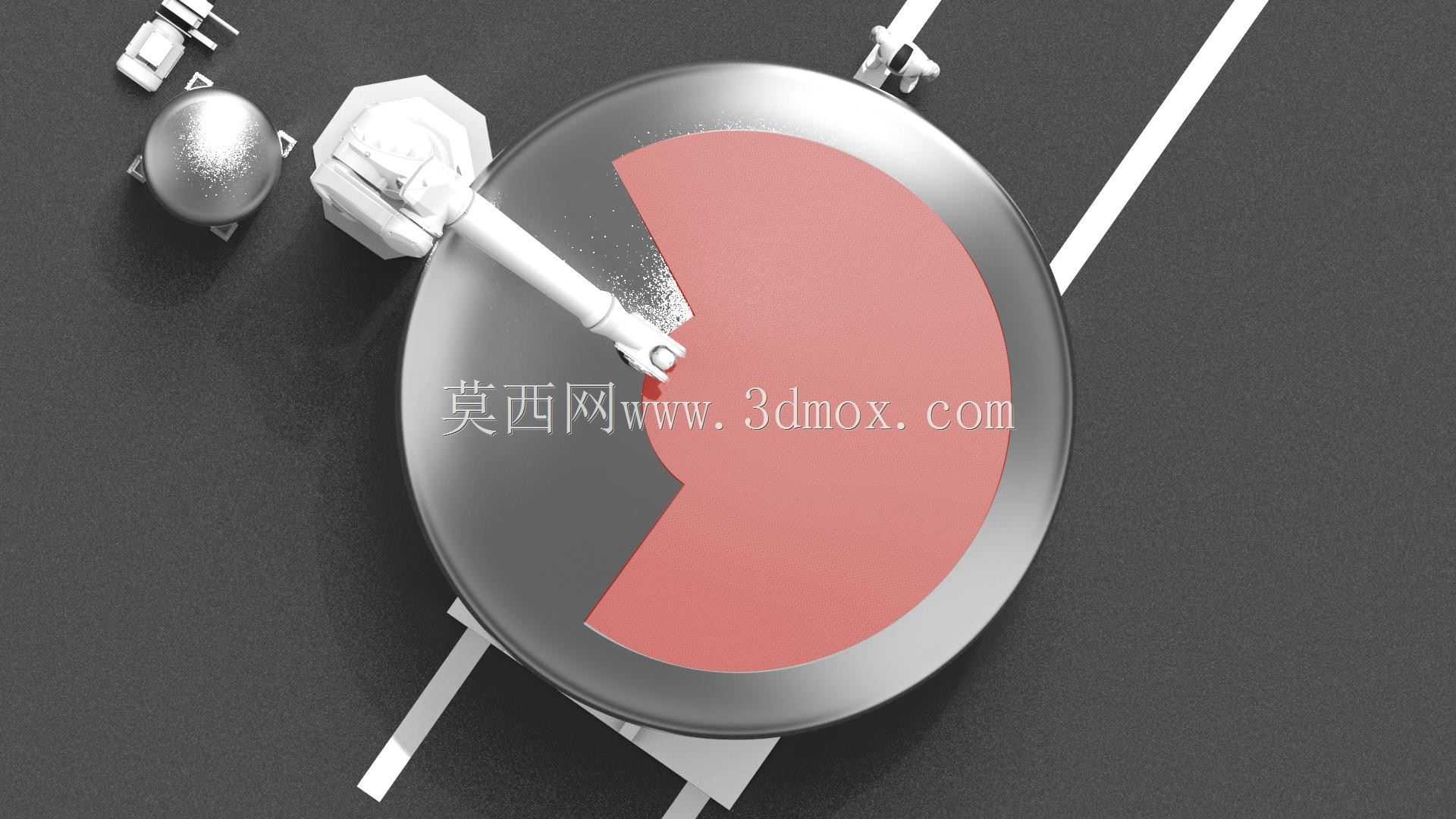

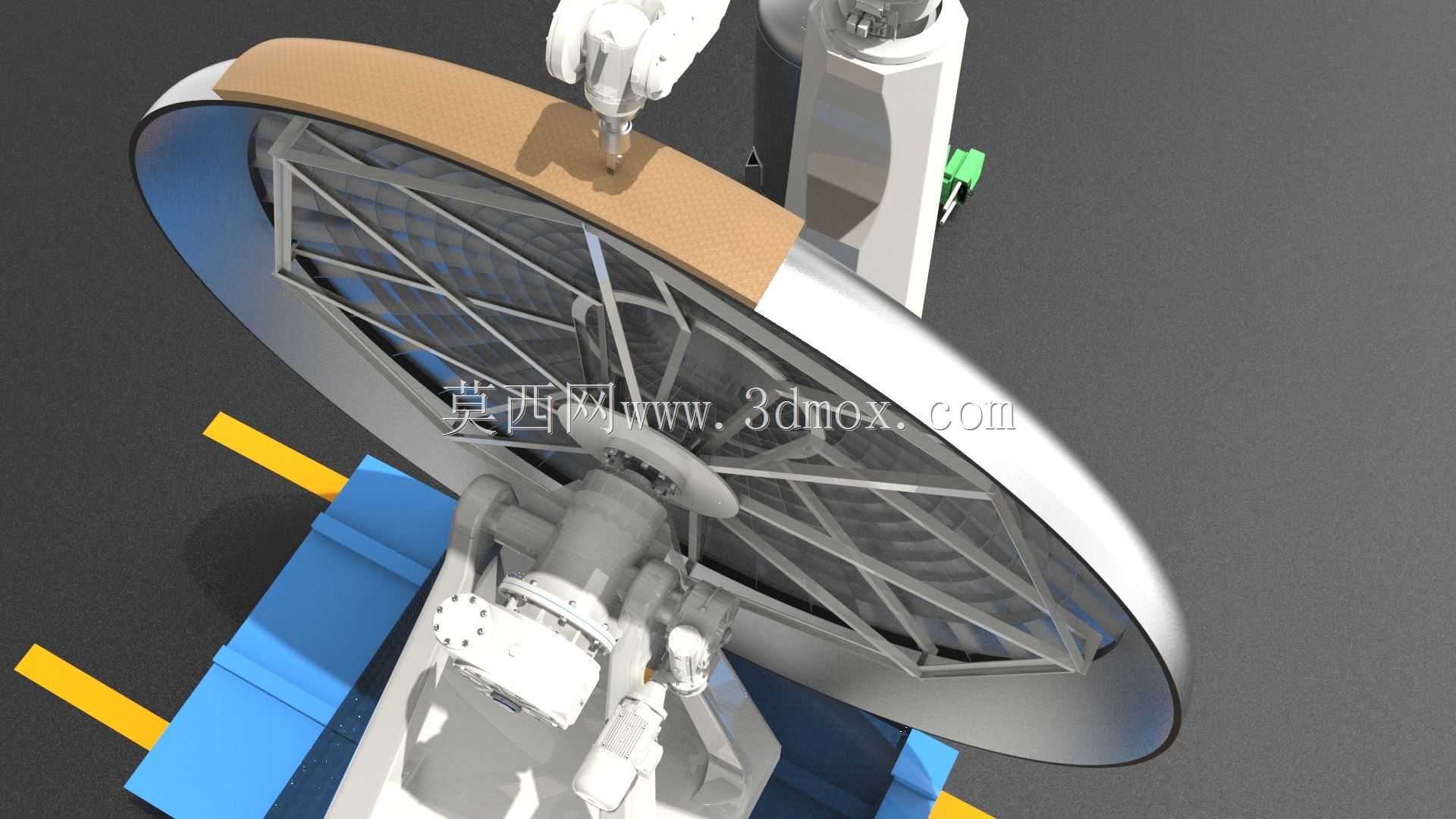

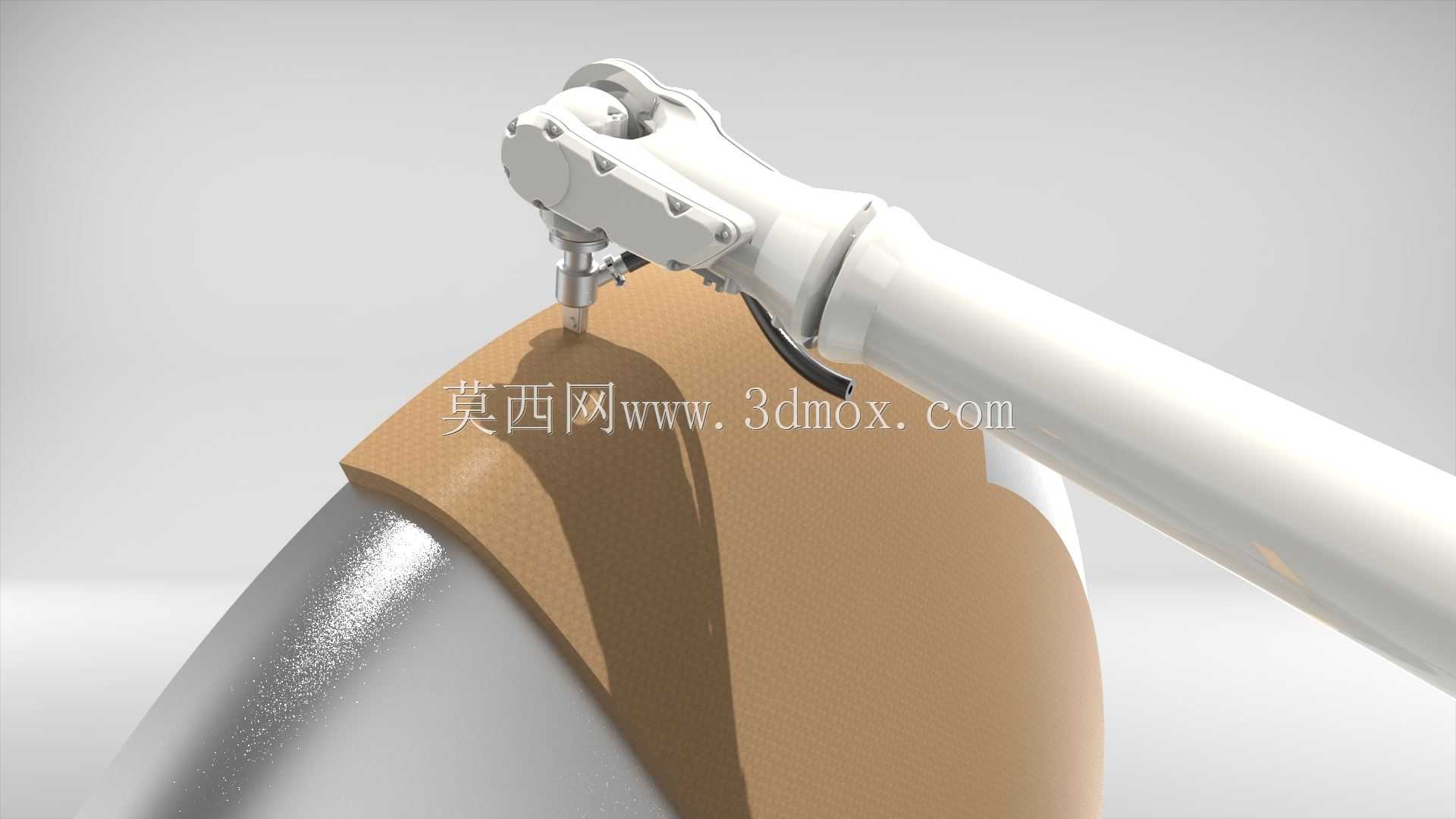

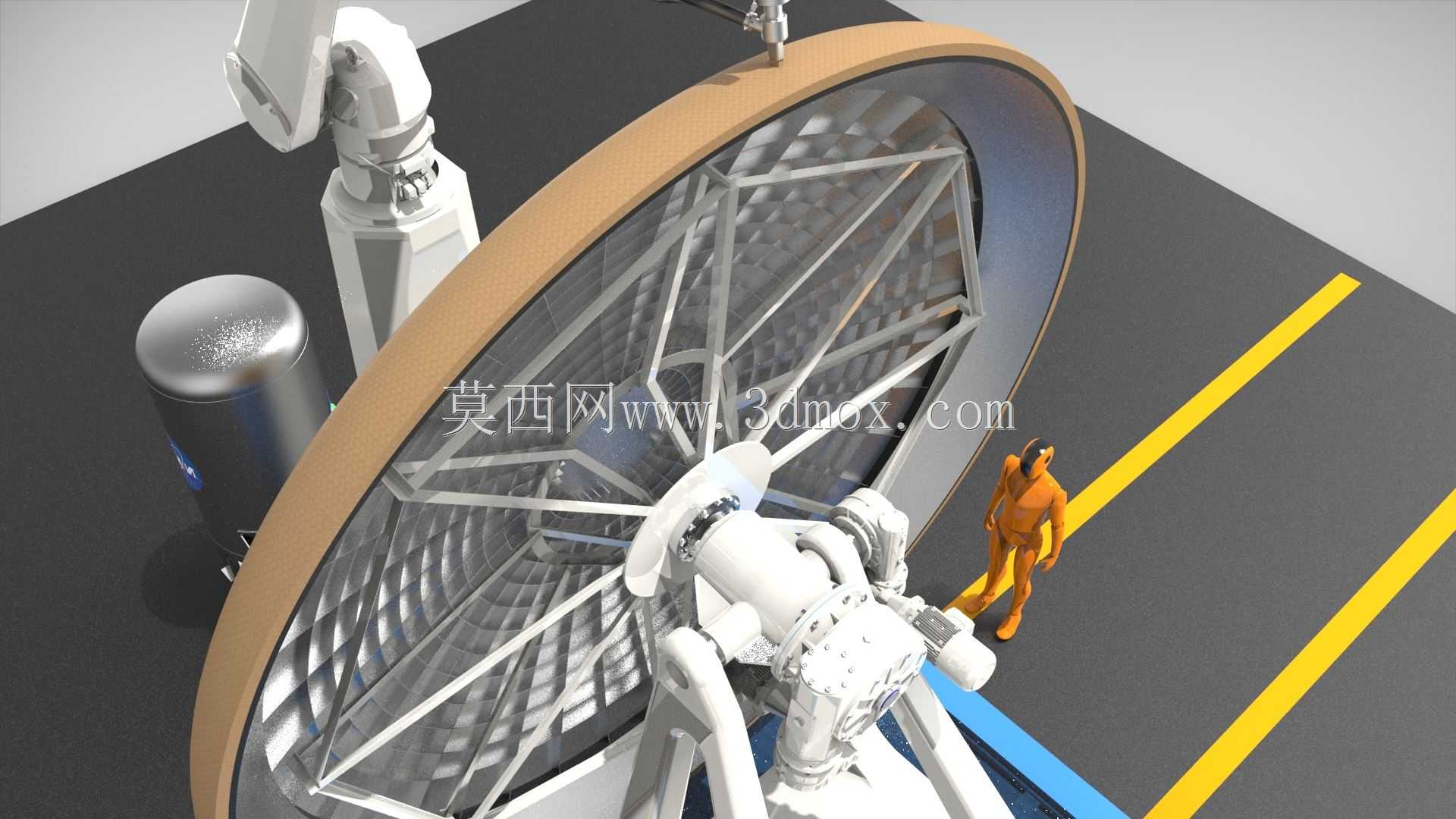

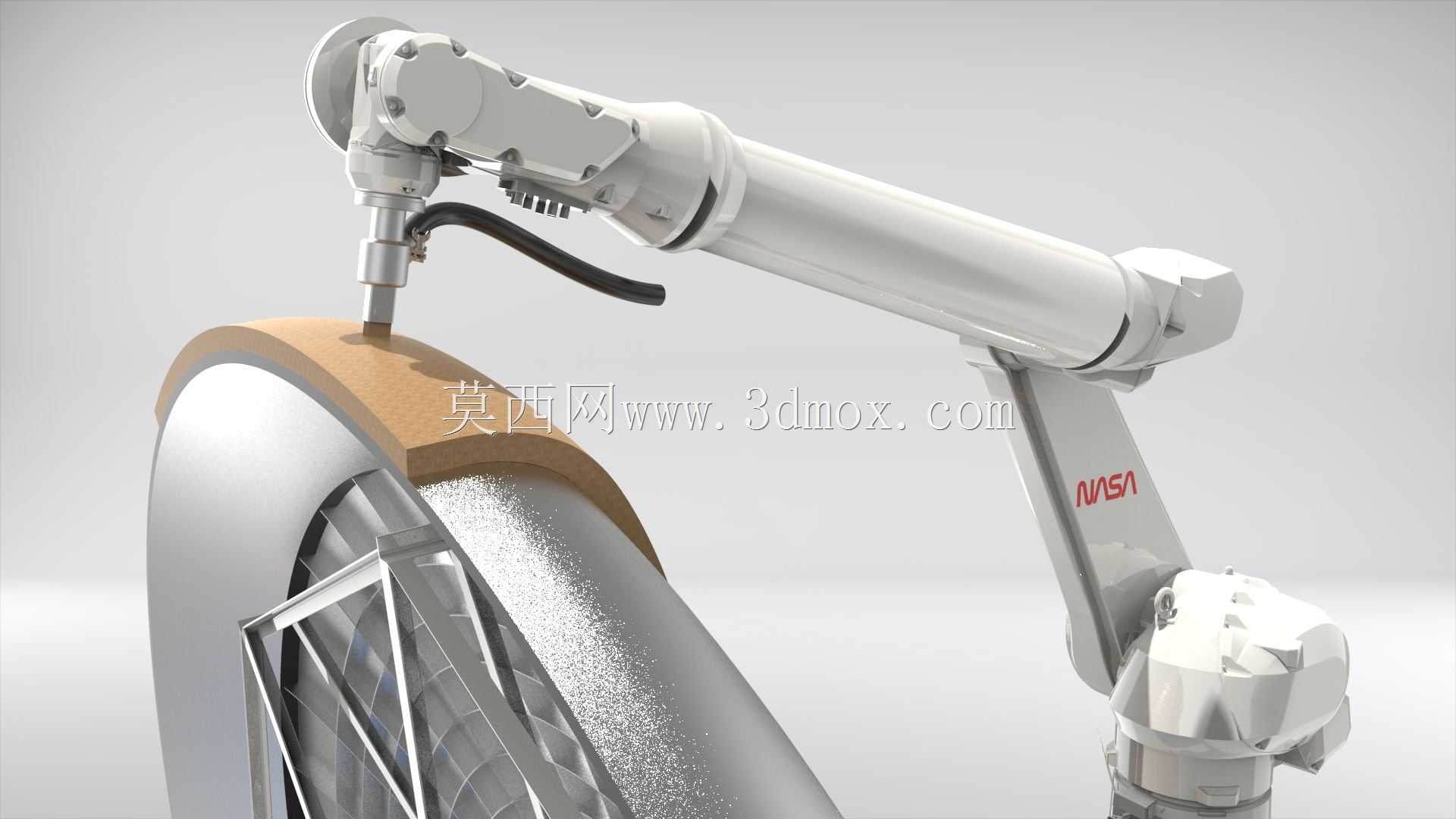

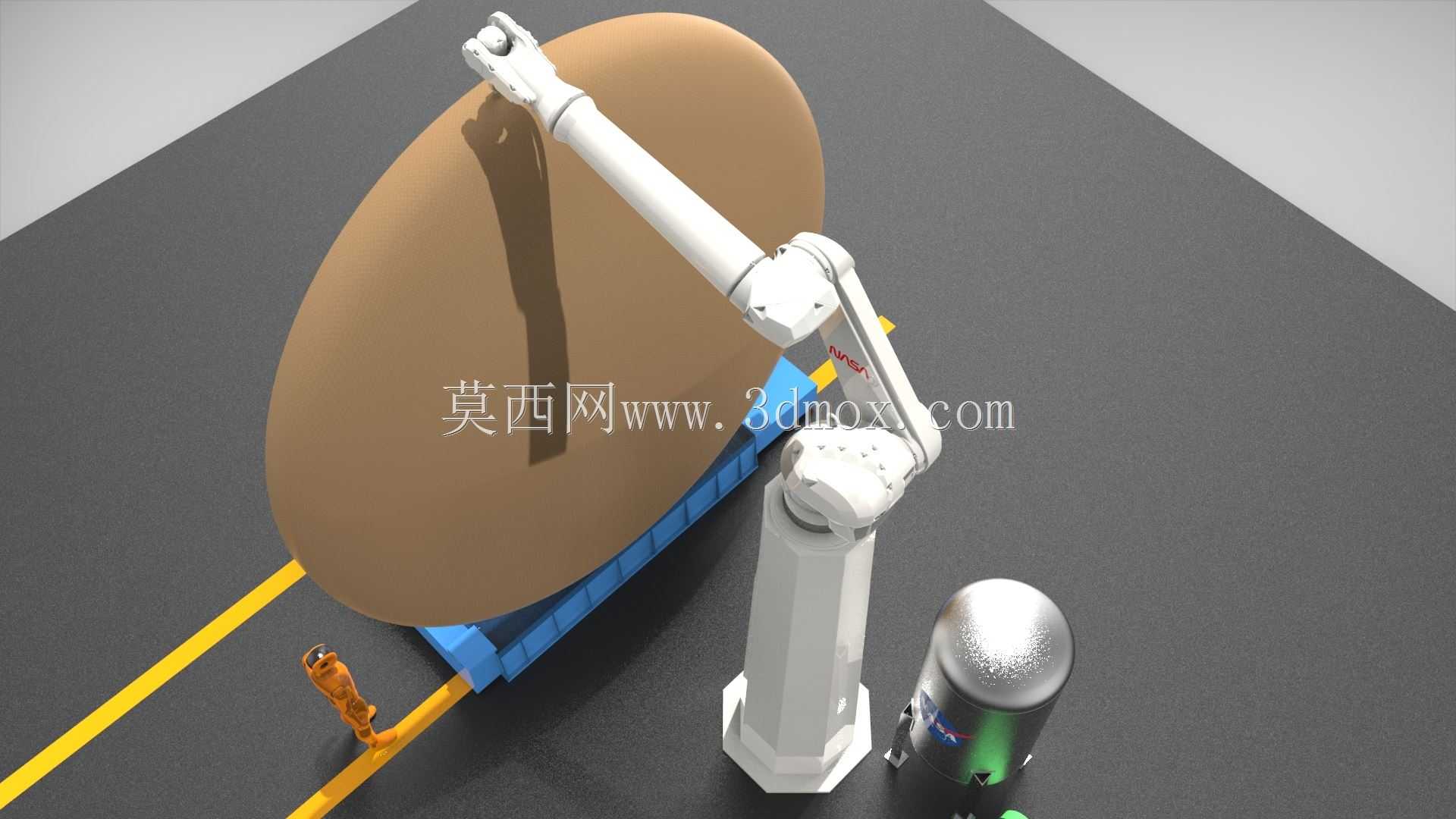

该装置面向航天领域异形隔热构件的熔蚀材料沉积加工场景，针对航天器隔热板环形区域从近水平到近垂直的连续曲面加工需求设计，解决传统平面沉积设备在大倾角曲面上材料易滑移、沉积均匀性差的行业痛点，可适配大曲率环形航天构件的表面材料熔覆作业，满足航天热防护构件的高精度加工要求。整套装置采用六轴工业机器人搭配可倾转旋转工作台的双运动单元架构，六轴机器人末端搭载熔蚀材料挤出执行端，负责完成材料挤出路径的多维度姿态调整，可覆盖复杂曲面的法向加工角度要求；配套的旋转工作台可实现360度连续回转，同时支持最大90度的倾角调节，能够将待加工隔热构件调整至最适配重力沉积的倾斜角度，让熔蚀材料依靠重力作用稳定附着在倾斜曲面上，避免材料在大倾角曲面出现流挂、滑移问题，大幅提升曲面沉积的成型质量。驱动系统采用自制动型驱动电机搭配变频控制器，通过双级蜗轮蜗杆减速单元传递动力，减速比可达1:10000，可保证回转与倾转动作的低速稳定性与位置保持能力，避免加工过程中出现位置偏移影响沉积精度。整套机架安装在气浮平移平台上，气浮平台可提供低阻尼的水平平移自由度，弥补机器人工作范围的边界限制，配合旋转工作台的回转动作，可在机器人的有效作业区域内覆盖完整的圆形扇形加工范围，无需二次装夹即可完成整圈环形构件的加工。设计过程中重点考量了多轴联动的运动匹配逻辑，针对熔蚀材料的流动特性优化了各轴的运动速度匹配关系，在曲面过渡区域通过机器人臂的姿态微调、工作台的回转与倾转动作协同，保证挤出端与加工面始终保持恒定的工作距离与垂直角度，让熔蚀材料的沉积厚度均匀一致，同时兼顾加工效率与成型精度，无需后续大量修型工序即可满足航天构件的热防护层厚度要求。安装边界上，气浮平台的水平行程可覆盖直径1.2米范围内的环形构件加工，工作台的承载能力可适配最大80公斤的航天隔热构件装夹需求，六轴机器人的臂展范围与工作台运动范围完全匹配，无作业死区，设备整体布局紧凑，可适配常规工业车间的安装空间要求，无需特殊地基处理即可完成部署。
