竞赛级轨道扭矩作业机械臂结构设计

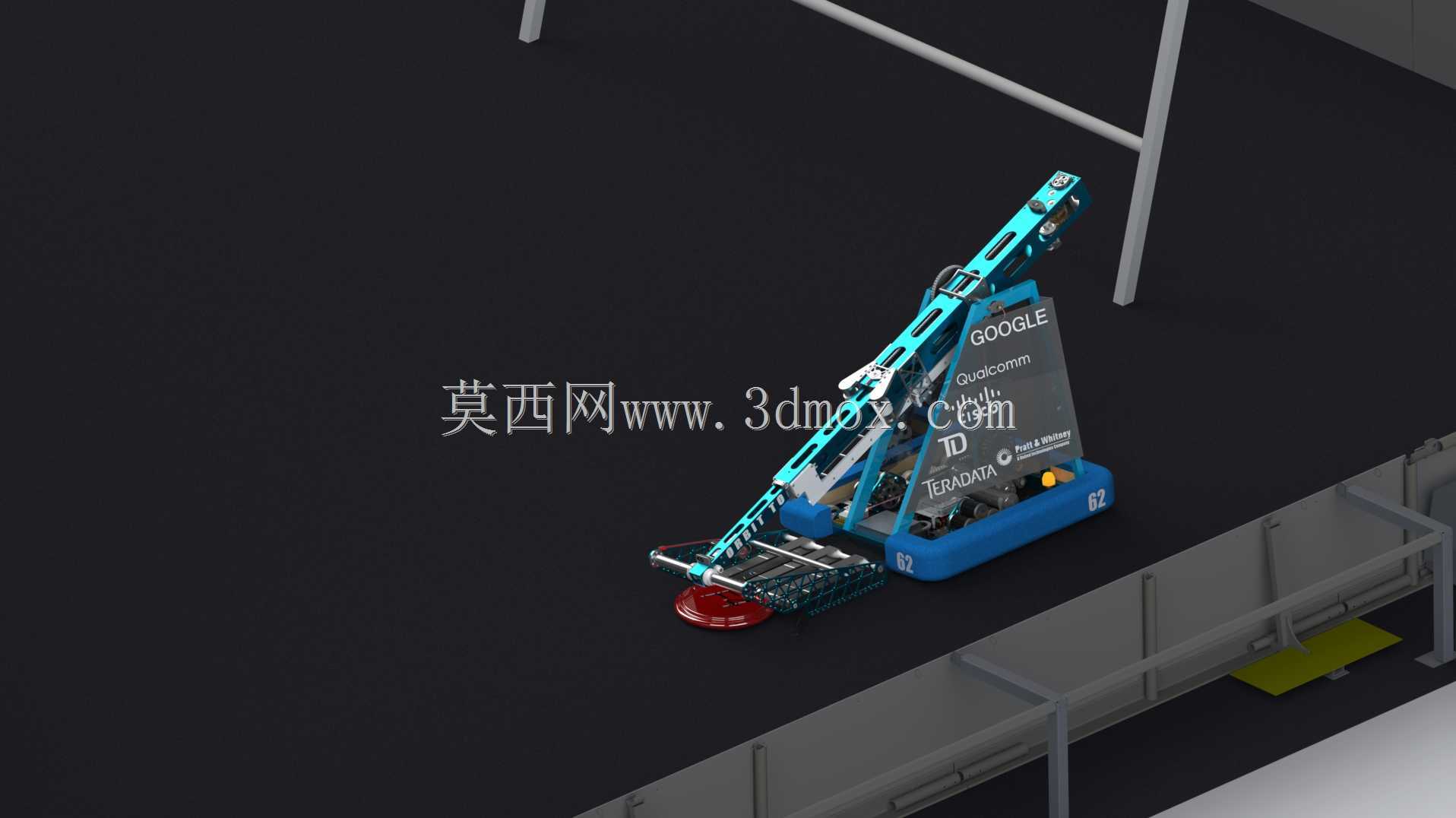

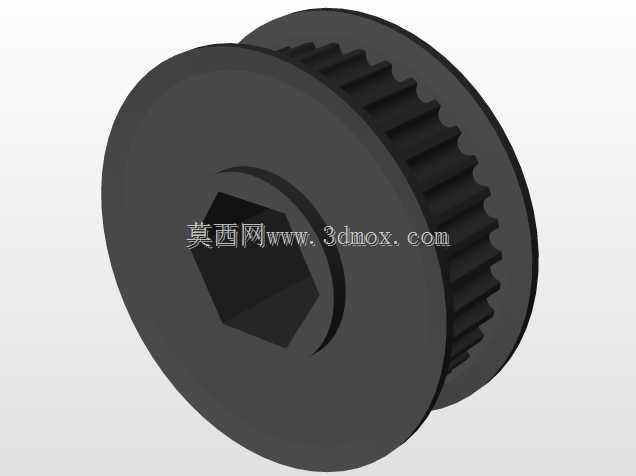

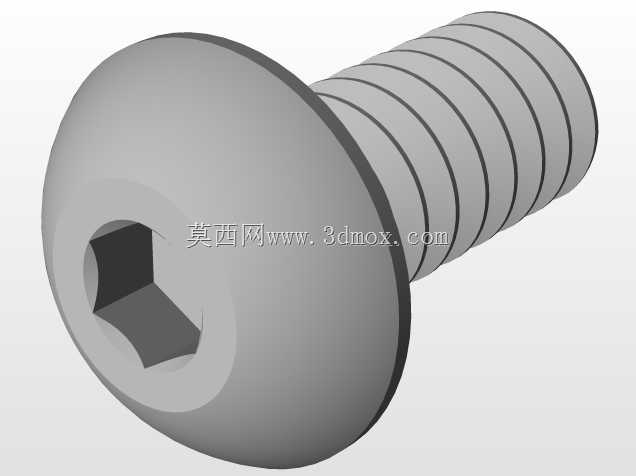

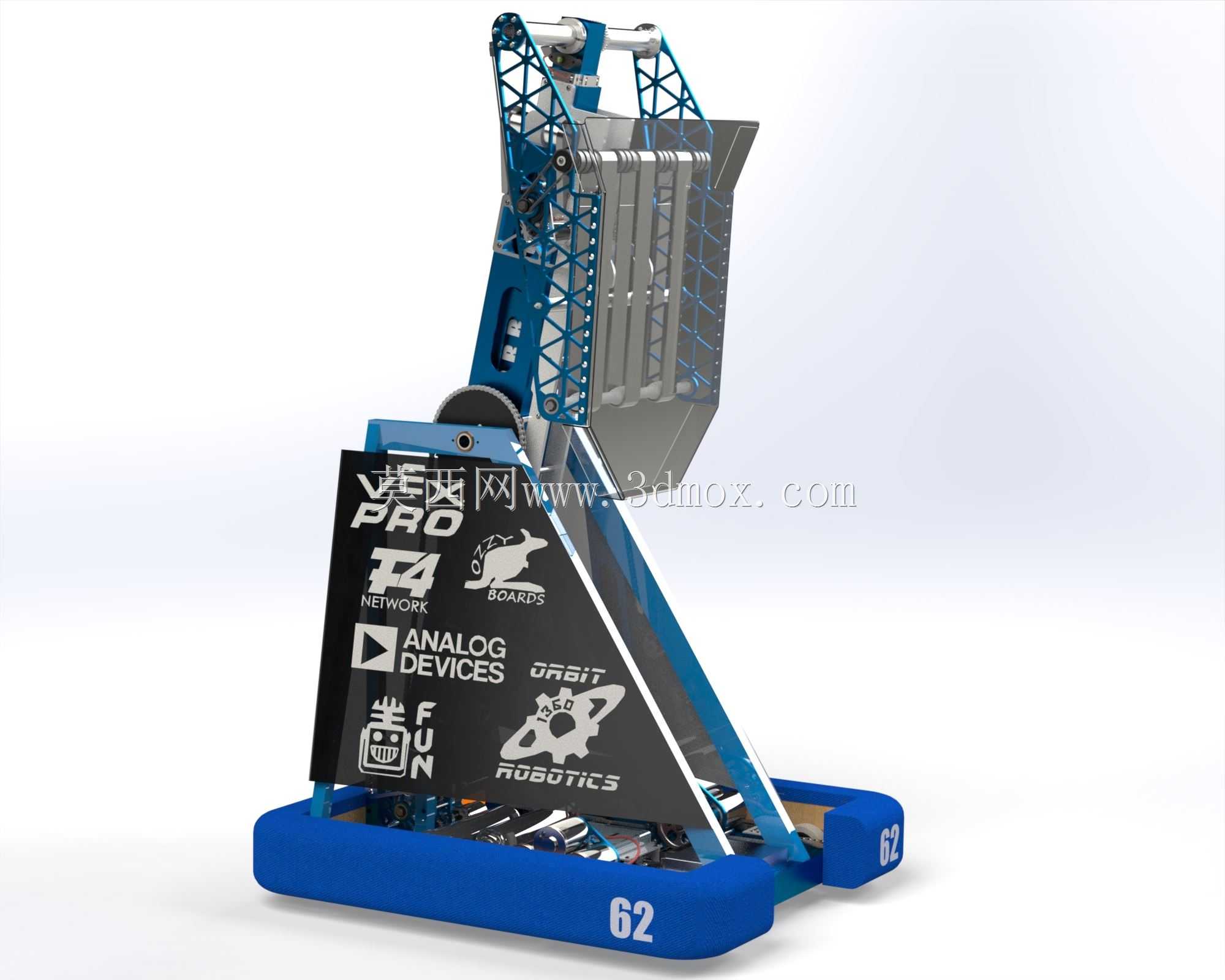

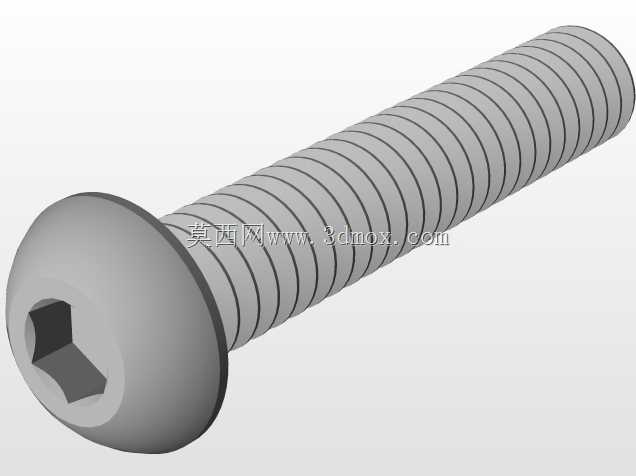

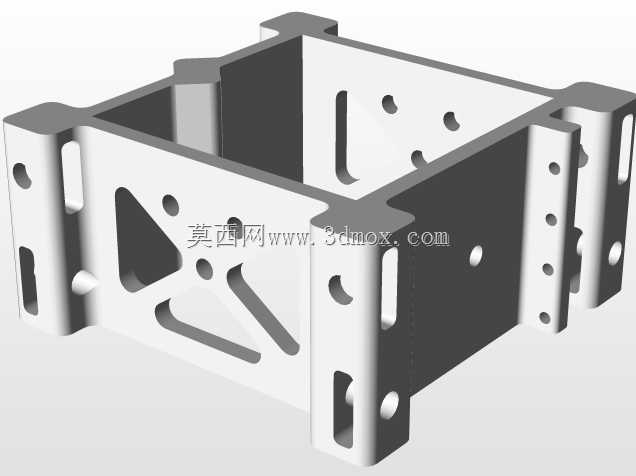

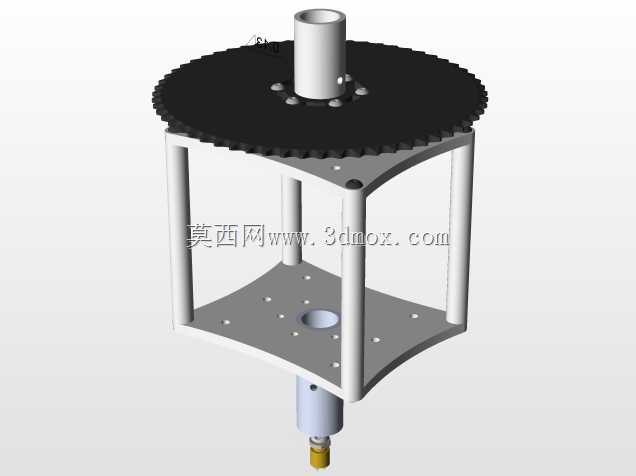

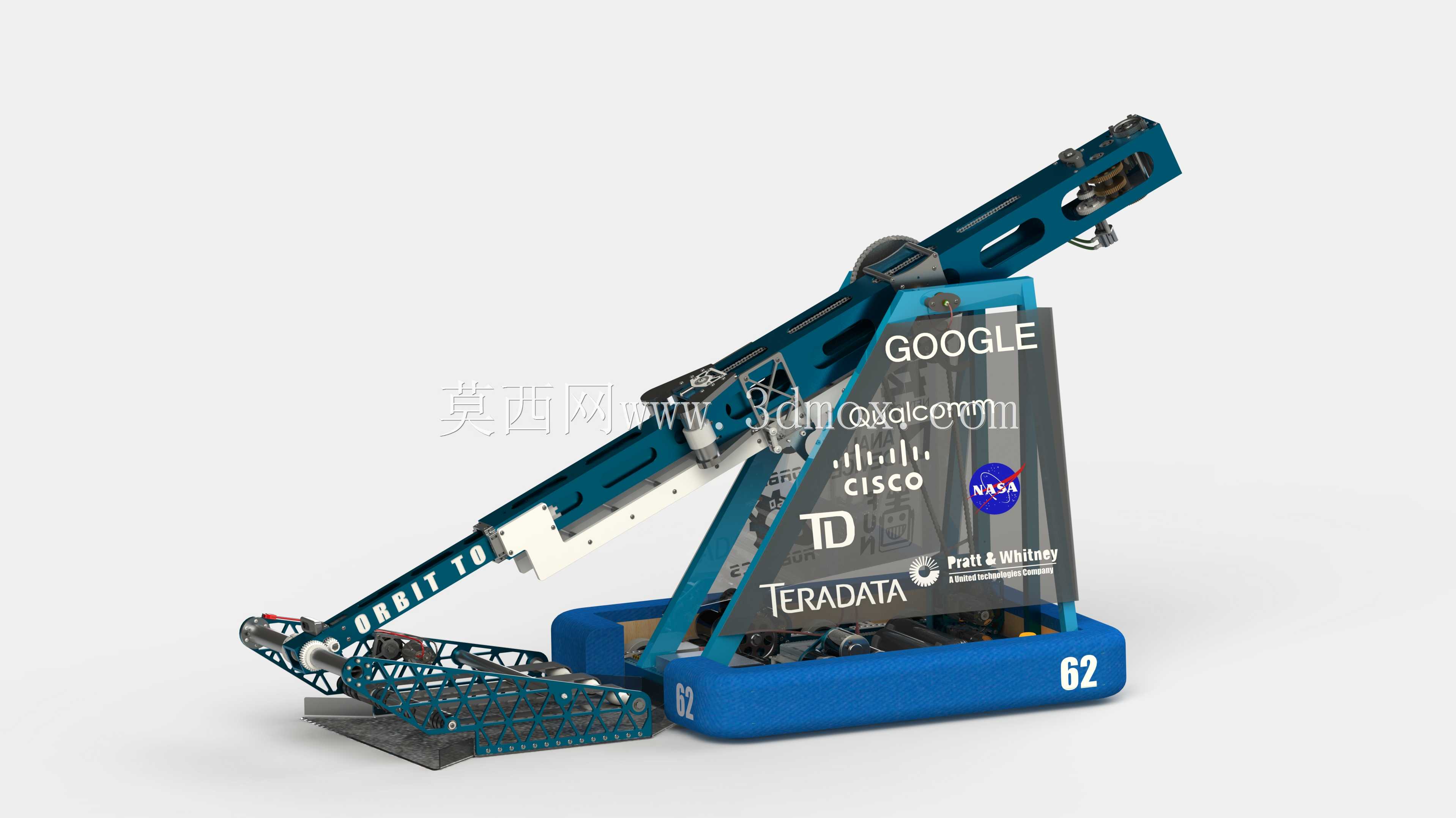

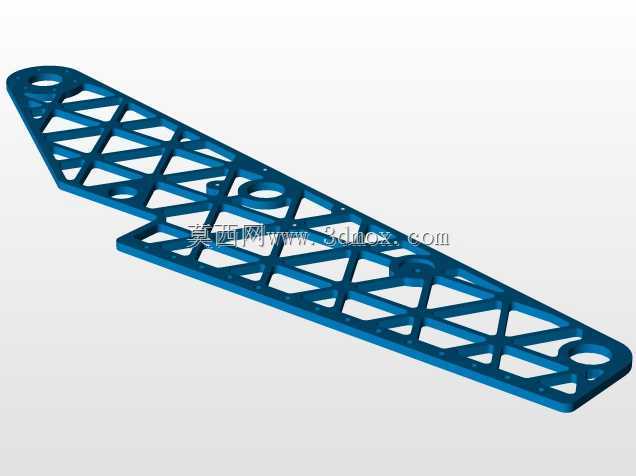

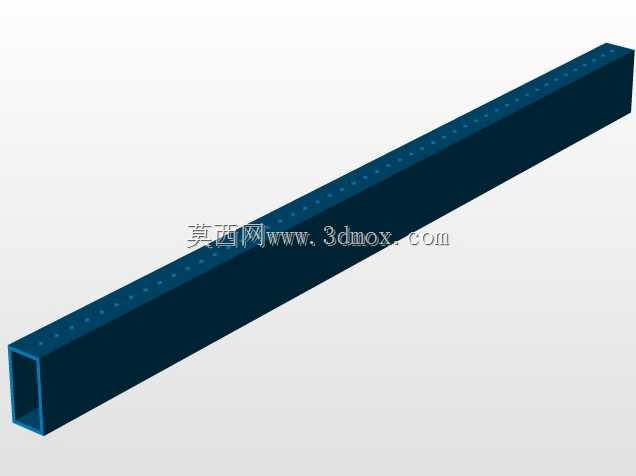

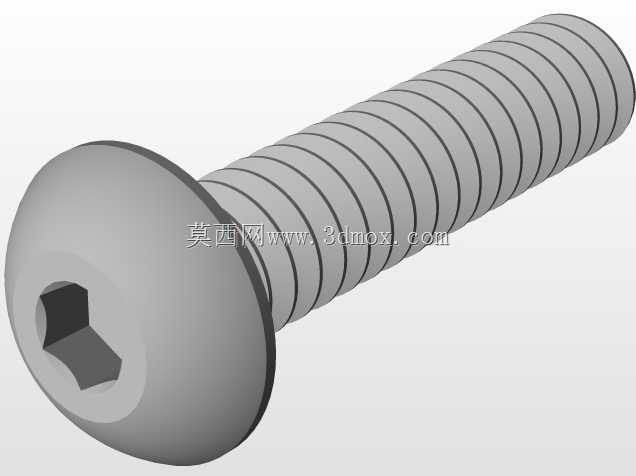

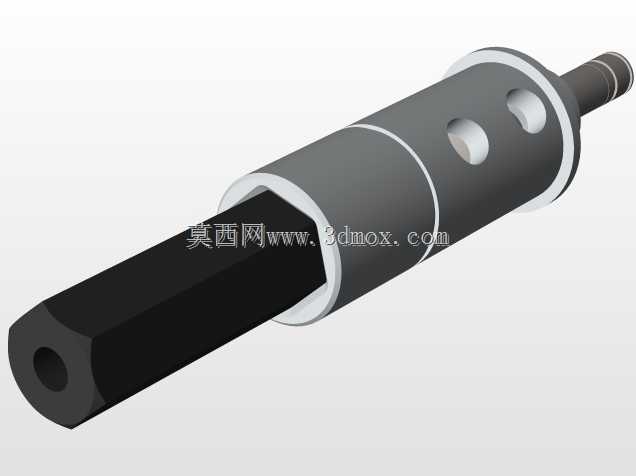

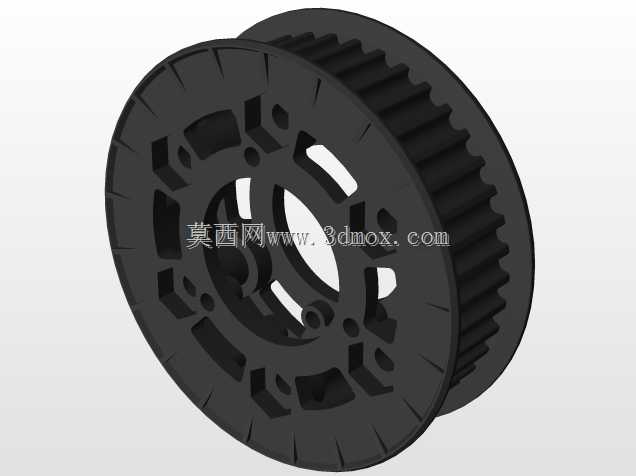

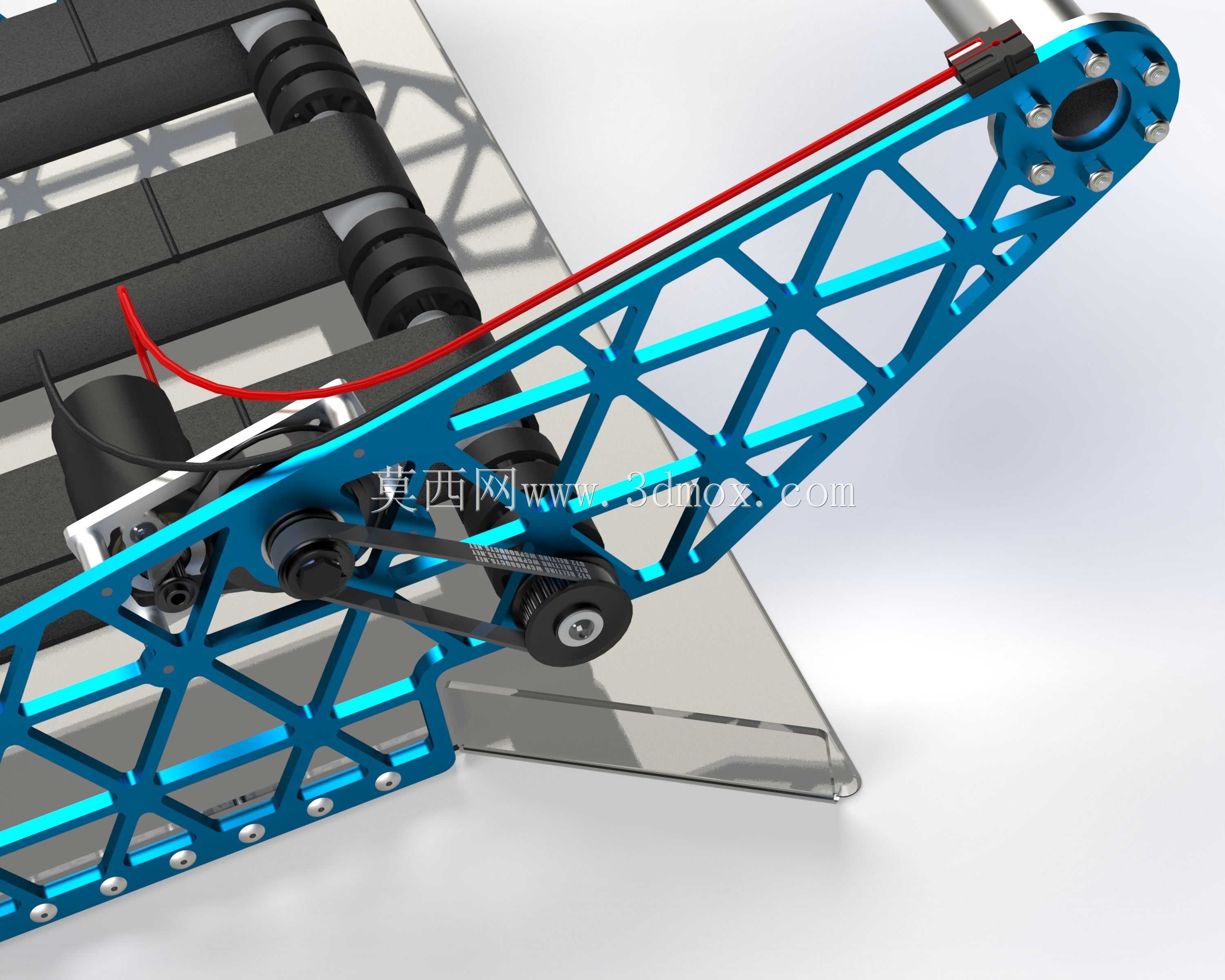

该轨道扭矩执行机构主要面向VEX工程竞赛的特定任务场景设计，同时可拓展应用于狭长受限空间内的自动化扭矩作业环节，比如窄幅生产线的工件锁付、长距离轨道沿线的紧固件拆装作业场景，能够替代人工在空间局促、作业路径狭长的工况下完成精准的扭矩输出动作，解决常规多关节机械臂行程覆盖不足、狭长空间内动作易干涉的痛点。从功能特性来看，该机构采用长直轨道作为主体承载结构，搭载可沿轨道全程滑移的扭矩执行末端，末端集成扭矩输出组件与工件夹持定位结构，能够沿轨道方向完成连续点位的扭矩作业，轨道本体采用镂空轻量化设计，在保证整体结构刚性的前提下大幅降低自身重量，既满足竞赛场景下的设备重量限制要求，也适配工业场景中快速部署、移位的使用需求。设计过程中优先考虑了作业行程与结构刚性的平衡，主体梁采用带加强筋的槽型截面设计，滑移模组内嵌于轨道梁内部，避免外露结构在作业过程中与周边工件、防护结构发生剐蹭干涉，扭矩执行端通过可调角度的连接支架与滑移座相连，可根据实际作业面的角度需求调整末端姿态，适配不同朝向的紧固件作业需求。从安装边界来看，该机构整体为长条形卧式结构，安装时仅需在轨道两端设置固定支撑点位即可完成部署，无需沿轨道全程布置安装基座，对安装空间的宽度要求极低，能够嵌入宽度不足20厘米的狭长作业通道内完成部署，轨道长度可根据实际作业行程需求做模块化拼接拓展，单段标准轨道可覆盖2米以内的直线作业范围，多段拼接后可满足更长距离的沿线作业需求。末端执行组件的作业半径控制在15厘米以内，作业时不会超出轨道侧面的安全边界，可有效避免作业过程中与通道两侧的设备、结构发生碰撞，扭矩输出模块可根据作业需求更换不同规格的批头、套筒，适配不同扭矩等级、不同规格紧固件的作业要求，滑移驱动采用同步带传动结构，传动平稳无卡顿，能够保证末端作业点位的定位精度，重复定位误差可控制在0.5毫米以内，完全满足竞赛场景与常规工业扭矩作业的精度要求。机构整体的走线全部内嵌于轨道内部的走线槽内，无外露线缆，既提升了设备运行的安全性，也避免线缆拖拽影响滑移运动的顺畅性，整体结构拆装便捷，所有连接部位均采用快拆紧固件设计，无需专用工具即可完成整机的拆解与组装，适配竞赛场景下快速转运、现场快速调试的使用需求，同时也方便工业场景下的日常维护与部件更换。
