电动橄榄收获机90度换向传动锥齿轮组

这套锥齿轮组是针对手持电动橄榄收获设备开发的90度换向传动部件，核心作用是将设备主轴的水平旋转动力，通过正交啮合的锥齿轮副转换为垂直方向的输出动力，匹配橄榄收获作业时采摘头的工作姿态需求，解决手持设备动力排布与作业端朝向垂直的传动痛点，适配丘陵山地零散橄榄种植场景下的便携采收作业需求，能够在设备持续作业过程中稳定传递扭矩，带动采摘拨杆完成高频敲击动作，将成熟橄榄从枝条上振落收集，降低人工采收的劳动强度，提升零散种植区域的橄榄采收效率。

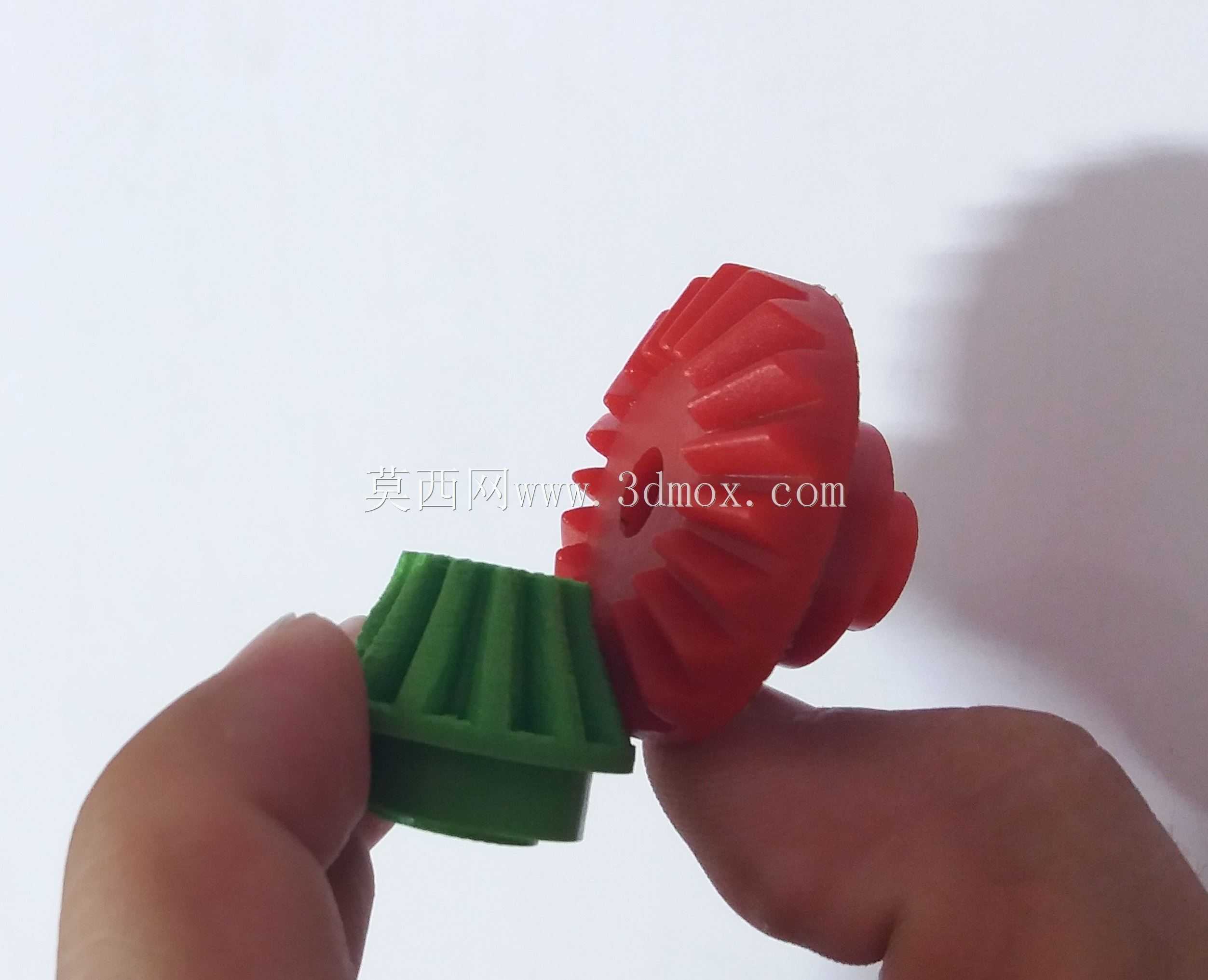

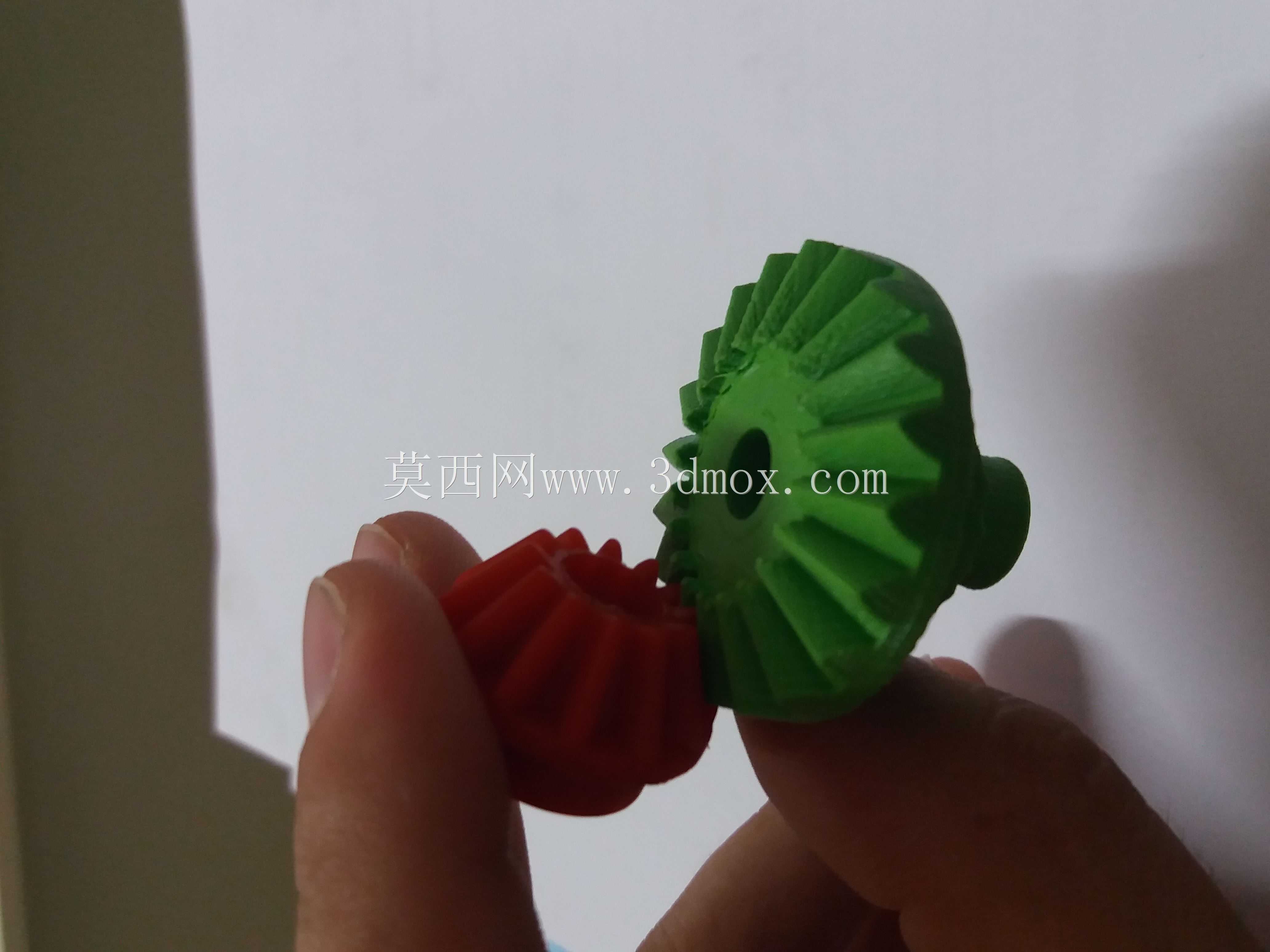

整套齿轮组包含两组不同规格的正交锥齿轮副，大尺寸端面锥齿轮作为动力输入端的从动轮，与设备驱动电机的输出轴端小锥齿轮啮合，小尺寸锥齿轮作为输出端直接连接采摘执行机构，齿轮采用标准直齿锥齿轮齿形设计，齿顶间隙与齿侧间隙经过适配调整，啮合过程中重合度适中，既能够保证传动过程的平稳性，降低作业过程中的齿轮啮合噪音，也能避免间隙过大导致的传动回程误差，防止采摘头动作滞后影响采收效果。齿轮的中心安装孔采用标准光孔设计，能够直接套装在设备的固定转轴上，通过轴端卡簧完成轴向限位，无需额外定制复杂的连接结构，安装时仅需保证两齿轮轴的正交垂直度，调整啮合间隙至合理范围即可完成装配，适配现有手持橄榄收获设备的安装腔体尺寸，不需要对原有设备的壳体结构进行二次修改即可直接替换原有损坏的齿轮部件。

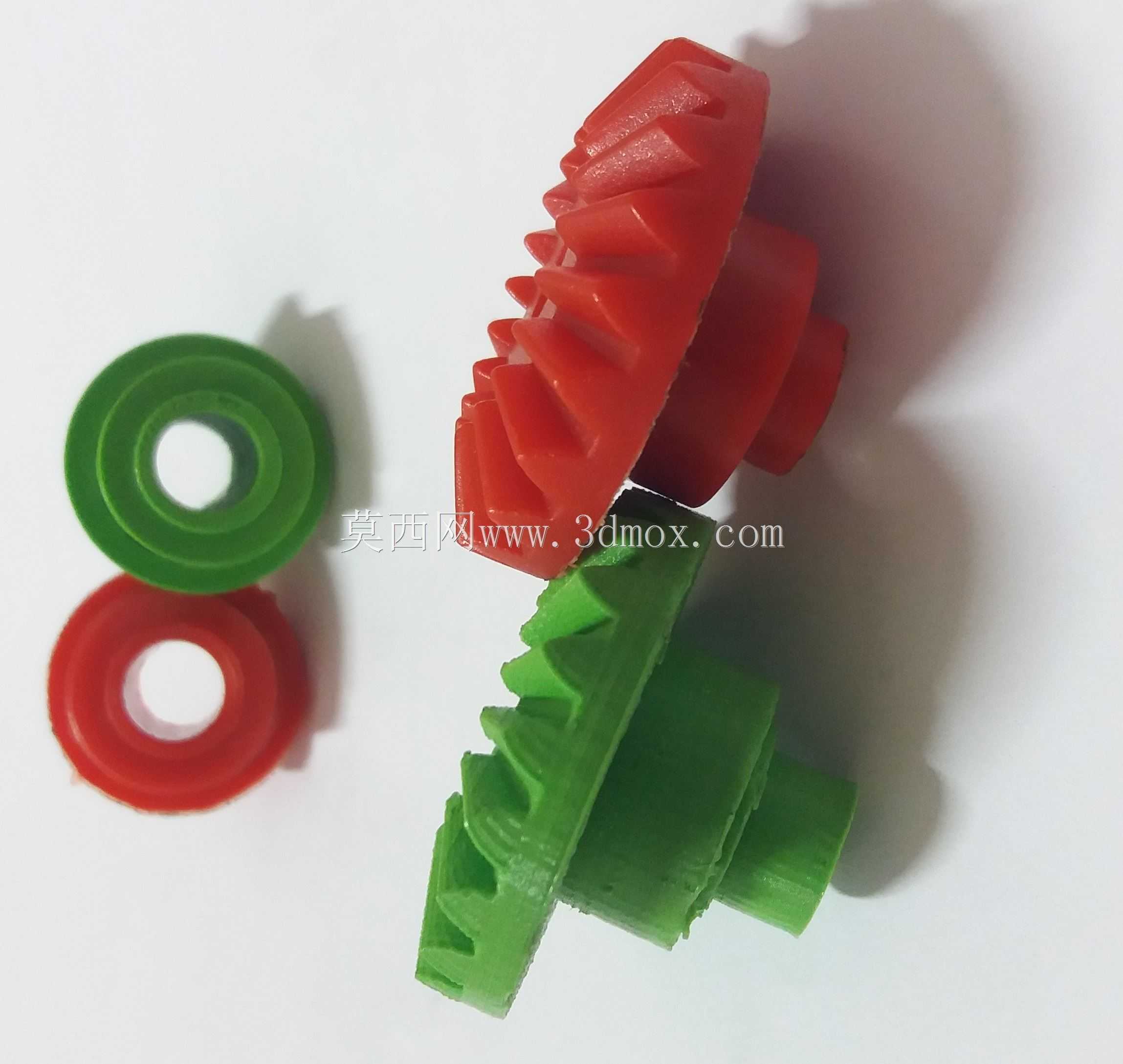

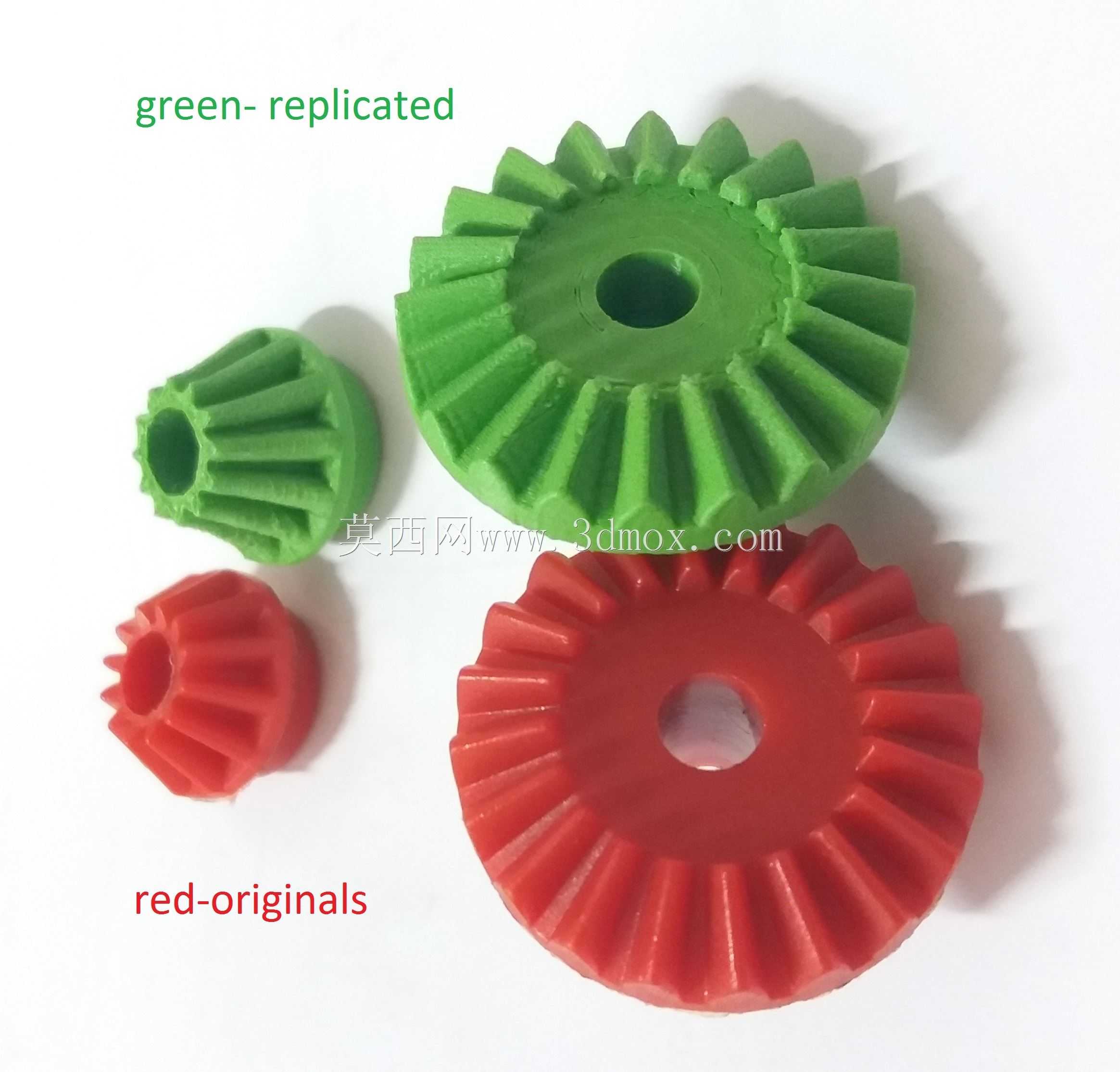

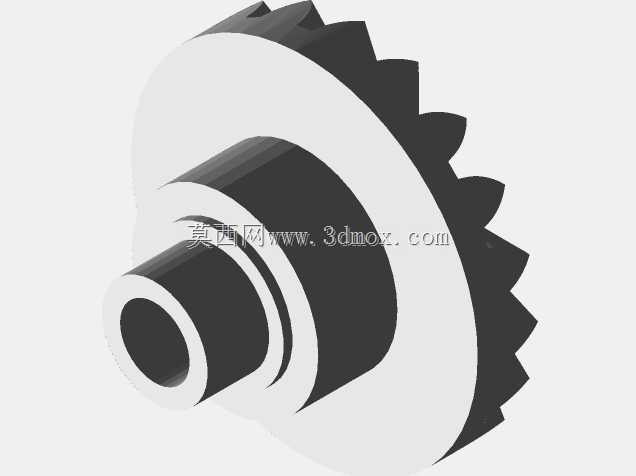

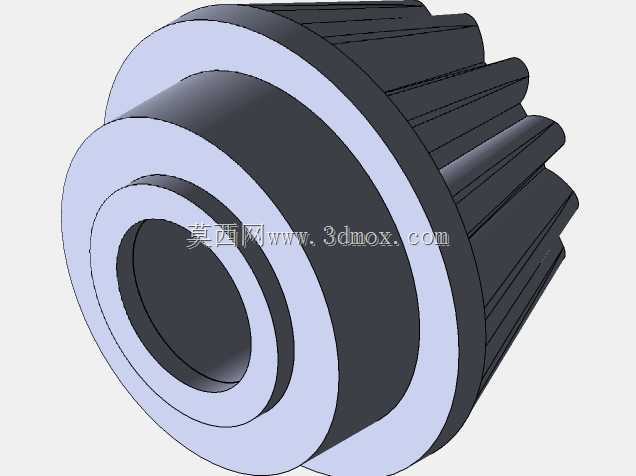

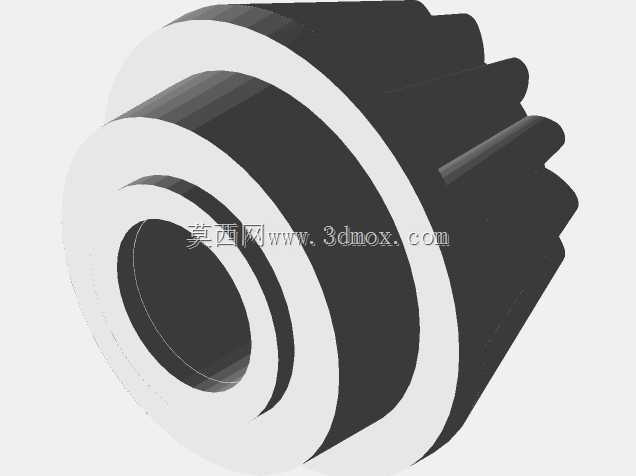

设计过程中针对3D打印的工艺特性对齿轮结构做了适配优化，齿根位置做了小圆角过渡处理，避免打印过程中出现应力集中导致的齿根断裂问题，齿轮端面做了薄型加强筋结构，在保证整体重量轻便的前提下提升齿轮的结构强度，能够承受橄榄采收过程中遇到枝条卡滞时的瞬时冲击载荷，不会出现断齿、变形等失效问题。齿轮的整体外形轮廓完全适配设备内部的安装边界，最大外径的齿轮不会与设备壳体内壁发生运动干涉，小齿轮的伸出长度刚好匹配采摘头的安装位置，动力传递路径短，传动过程中的扭矩损耗小，能够充分利用便携设备电池的有限电量，延长单次充电后的连续作业时长。两组不同配色的齿轮分别对应原始备件与优化复刻版本，优化版本在原有齿形基础上微调了齿面倾角，进一步提升了啮合顺滑度，降低传动过程中的摩擦阻力，经过实际装机测试，能够在设备额定转速下长时间稳定运行，满足橄榄采收季的连续作业使用需求。
