鹦鹉螺异形非圆啮合齿轮传动结构

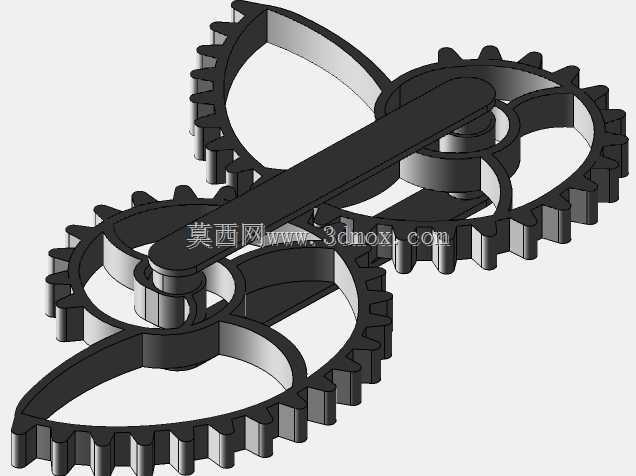

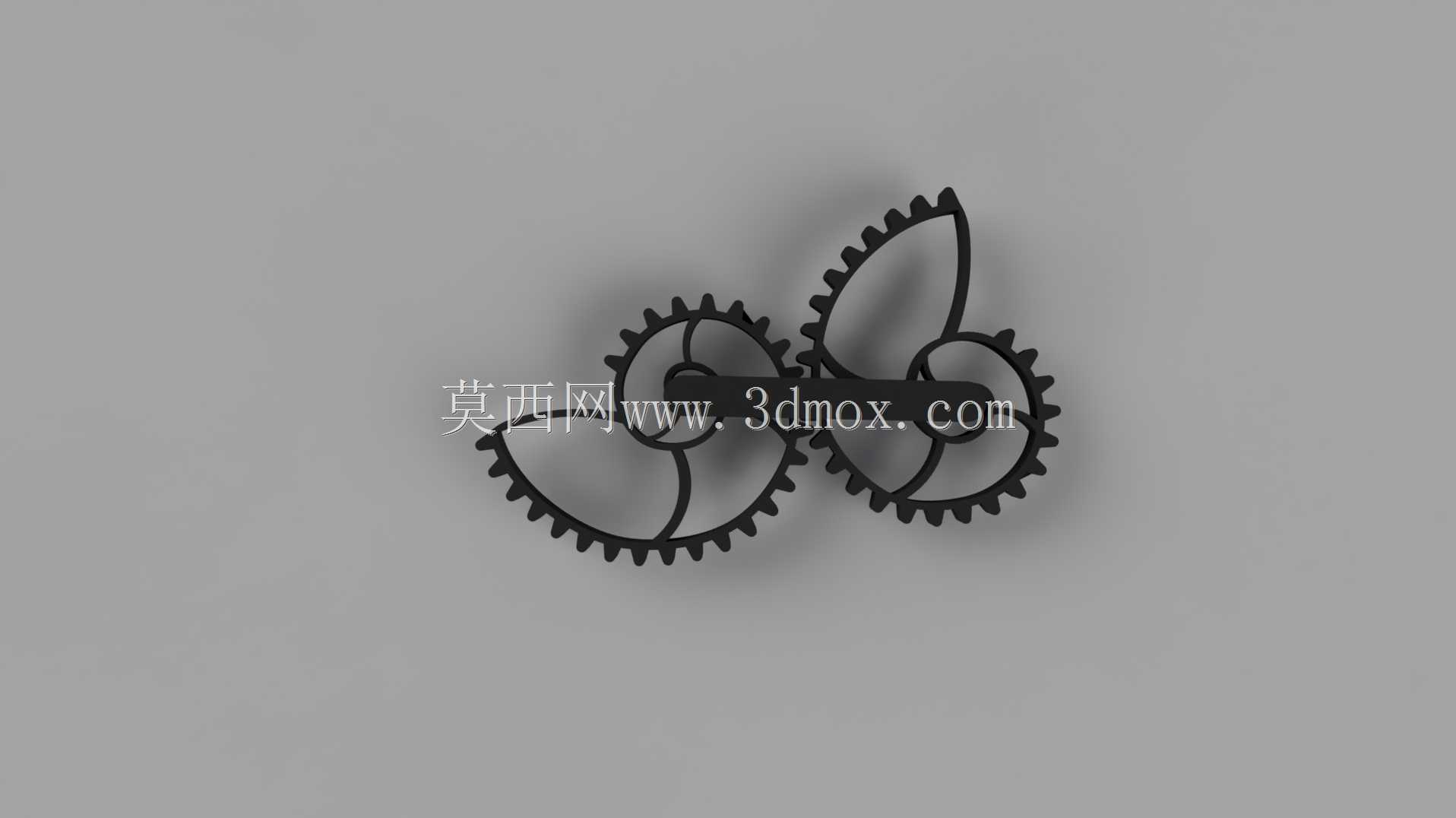

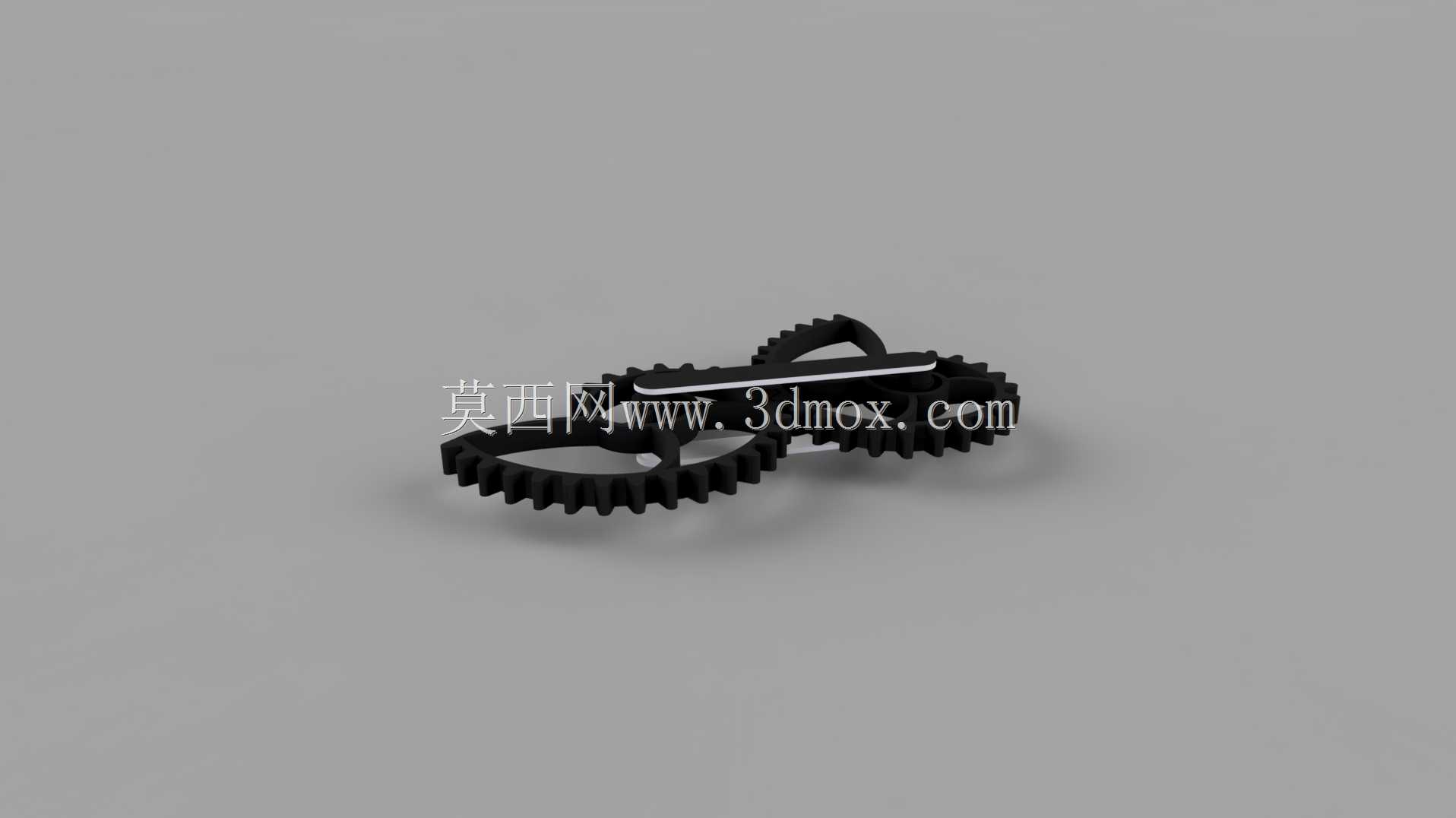

这款鹦鹉螺形态的非圆齿轮属于特种机械传动部件，区别于常规定传动比的圆形齿轮，其核心特性是可在啮合传动过程中实现非线性的变传动比输出，能够满足特定工况下对转速、转角的非线性变化需求。在实际行业应用中，这类异形齿轮常被用于需要实现特殊运动规律的自动化设备、创意机械装置、精密仪器微调机构以及艺术类动态装置中，比如部分需要实现非匀速进给的轻工机械工位、动态艺术雕塑的传动内核、特殊玩具的趣味传动结构，也可作为机械原理教学中讲解非圆齿轮啮合特性的具象演示载体。从功能特性来看，该组齿轮采用共轭齿廓设计，两个齿轮的节曲线严格按照鹦鹉螺对数螺旋线拟合生成，齿形沿螺旋节曲线均匀分布，啮合过程中可保持连续平稳的接触，不会出现卡滞或传动中断的问题，能够将主动轮的匀速转动转化为从动轮的周期性变速转动，实现预设的非线性运动输出。在设计思路层面，该齿轮组首先基于鹦鹉螺的对数螺旋线数学方程构建节曲线，通过验证节曲线的封闭性与啮合重合度，确保传动过程中齿廓始终保持共轭接触，再沿节曲线法向生成标准渐开线齿形，对齿顶、齿根进行圆角过渡处理，避免啮合过程中出现应力集中，同时对两个齿轮的中心距进行反复校核，保证安装后齿侧间隙处于合理区间，既不会因间隙过大产生传动冲击，也不会因间隙过小出现转动卡涩。从安装边界来看，该组齿轮为平行轴传动结构，两轴的中心距需严格匹配设计值，安装时需保证两个齿轮的端面处于同一平面，轴向错位量需控制在齿宽的5%以内，避免出现偏载加剧齿面磨损的问题；齿轮的轴向厚度可根据实际传递扭矩的需求进行同比例缩放，齿面粗糙度需达到机械传动件的常规要求，若用于大扭矩传递场景，可选用45号钢调质后加工，若用于轻载演示或创意装置场景，也可采用树脂3D打印或亚克力切割加工，适配不同场景的使用成本与性能需求。这类非圆齿轮打破了常规圆形齿轮定传动比的局限，能够通过节曲线的定制化设计实现任意预设的变传动比规律，填补了常规传动部件在特殊运动需求场景下的应用空白，在非标自动化、创意机械、教学教具等领域有着独特的应用价值。
