参数化可变驱动注塑挤出螺杆结构

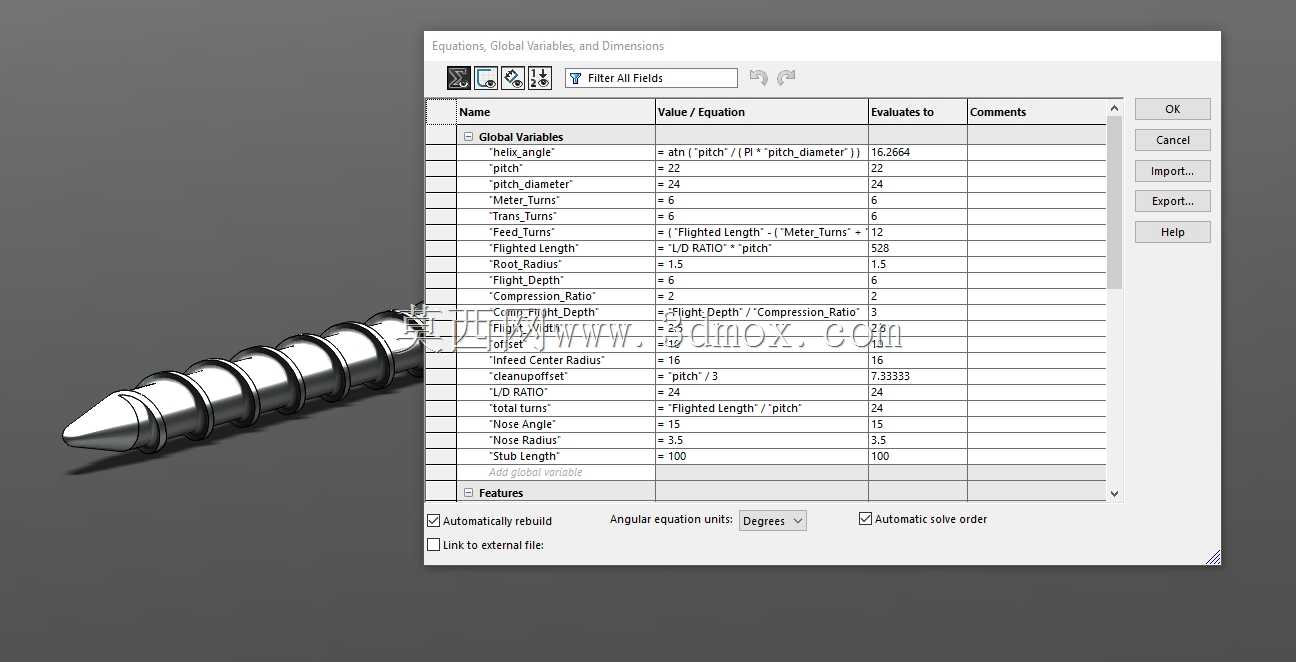

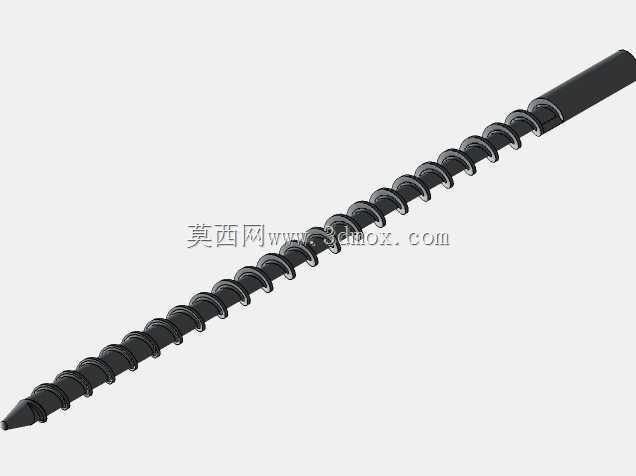

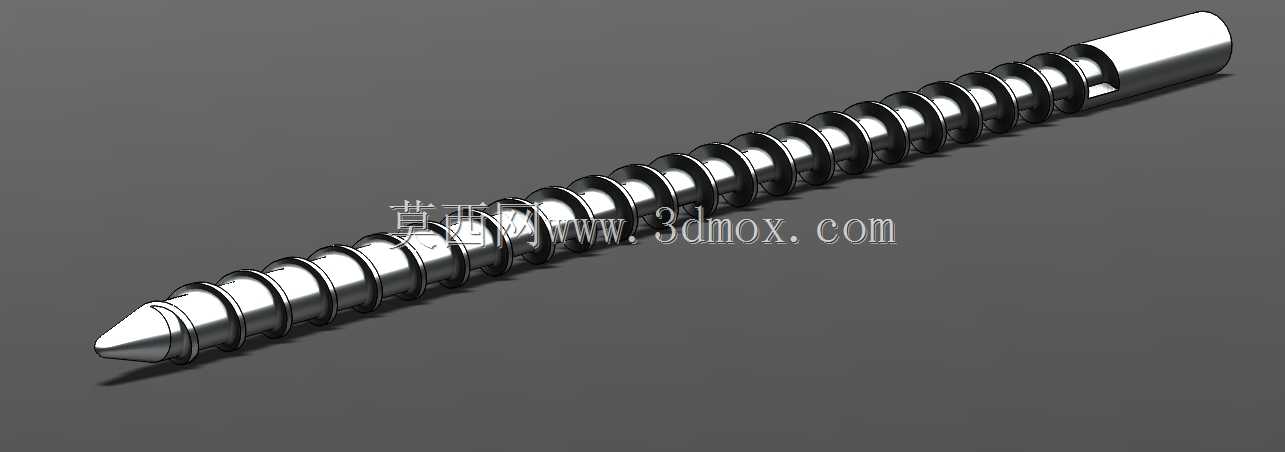

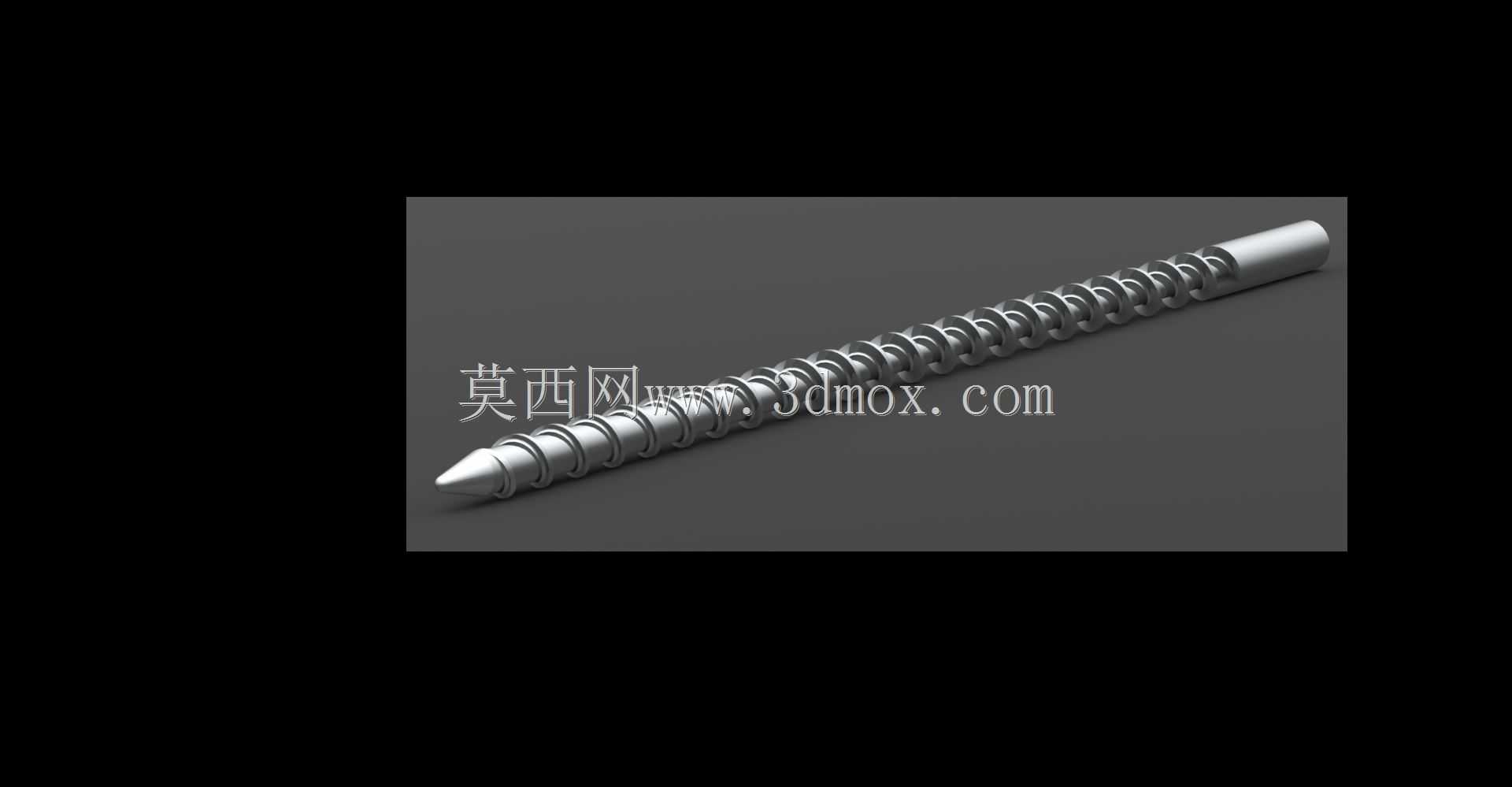

在塑料加工成型领域，螺杆是注塑机、挤出机核心的功能部件，直接决定原料塑化效果、熔体输送稳定性与最终制品成型质量，广泛应用于通用塑料注塑制品生产、塑料型材挤出加工、改性塑料共混造粒等生产场景，是塑化成型单元中承担原料输送、压实、熔融、均压、计量输出功能的核心构件。这款参数化可变驱动的螺杆结构，采用全参数关联的设计逻辑搭建，将螺杆几何特征与核心工艺变量做了全链路绑定，设计人员调整对应参数即可快速生成适配不同加工需求的螺杆构型，无需从零开始重复绘制螺旋特征，大幅缩短塑化部件的设计迭代周期，能够快速匹配不同原料特性、不同产量要求、不同设备规格的适配需求。从功能特性来看，该螺杆构型覆盖了常规螺杆的核心功能段：前端的锥形导向结构能够顺畅伸入料筒前端的喷嘴衔接区域，避免熔体滞留死角；连续变径的螺纹段沿轴向依次承担进料输送、熔融压缩、计量均化的功能，螺纹的螺旋升角、螺距、齿根半径、飞行宽度等核心几何参数均设置为可驱动变量，可根据加工原料的熔融特性调整压缩段长度与压缩比，针对热敏性原料可适当加大螺槽深度降低剪切过热风险，针对高粘度原料可调整螺纹升角提升输送效率，针对共混改性需求可调整齿根圆角优化物料混炼效果。从外形与安装边界来看，螺杆整体为长轴类回转结构，尾部设置有与驱动轴衔接的传动连接段，可匹配常规注塑机、挤出机的驱动连接接口，整体长径比可通过参数调整覆盖常规加工场景常用的比值范围，外螺纹的大径尺寸可根据对应料筒的内径参数做适配调整，安装时可直接穿入对应规格的料筒内，尾部与驱动输出轴做周向固定即可完成装配，无需额外做复杂的适配加工。设计过程中充分考虑了料筒与螺杆的配合间隙要求，所有可变参数均设置了合理的取值区间，避免参数调整后出现螺纹与料筒内壁干涉、螺槽深度超出工艺合理范围等问题，同时螺旋曲面的生成逻辑做了连续顺滑处理，保证螺纹面无曲率突变，能够减少物料输送过程中的滞留风险，也能降低螺杆工作过程中的局部应力集中，提升构件的长期运行可靠性。
