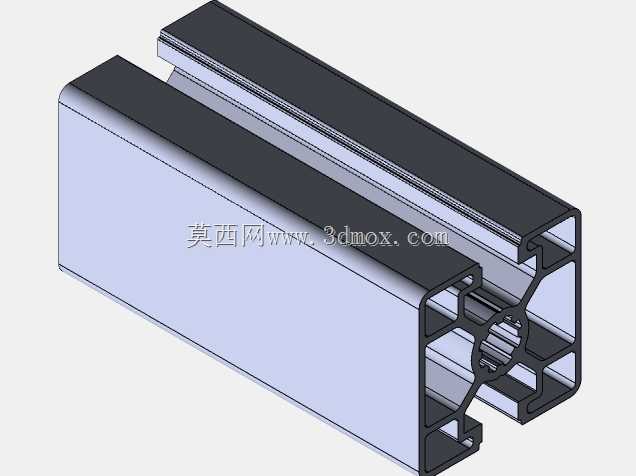

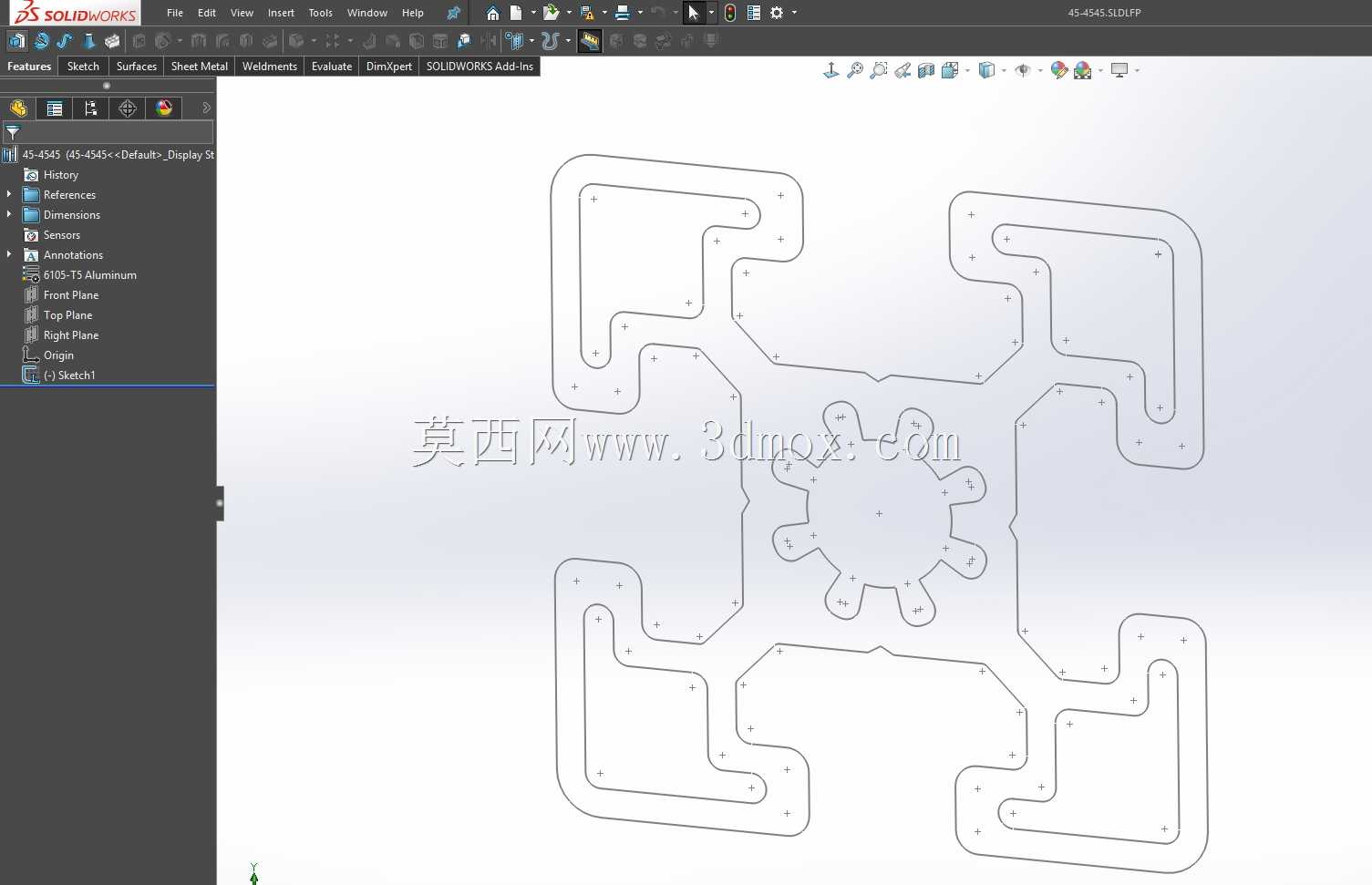

45系列铝挤压焊接件库特征结构

　　在非标自动化框架搭建、工业设备防护围挡、生产线辅助工装的结构设计环节，45系列铝型材相关的焊接连接件是高频使用的结构要素，这类特征的标准化复用，能大幅减少结构工程师的重复建模工作量，也能保证同系列项目的结构设计一致性。这套库特征针对45系列铝挤压构件的焊接拼接场景开发，覆盖了多方向拼接、异形转角衔接、齿形定位配合等常见的连接需求，所有轮廓都严格匹配45系列铝型材的截面安装边界，在调用时无需反复核对型材槽口、壁厚的匹配尺寸，能直接嵌入到装配体的对应位置完成结构搭建。从实际工程应用来看，这类库特征主要适配设备框架的异形转角加固、多型材交汇节点的焊接预处理、带定位要求的型材拼接工位，比如在输送线的侧边护栏转角处，

　　常规的角码连接无法满足大负载下的抗形变要求时，就可以调用这类一体焊接的特征结构，通过焊接工艺实现型材间的刚性连接，相比装配式连接件能承受更大的冲击载荷，也不会出现长期运行后连接件松动移位的问题。设计这套特征时，首先锚定了45系列铝型材的通用截面参数，所有连接边的轮廓都和型材外壁完全贴合，预留的焊接坡口尺寸统一为1.5mm，适配常规的氩弧焊、二保焊焊接工艺要求，不需要后期在建模环节额外补充坡口特征；中间的齿形定位结构，是为了在焊接前实现两个待连接件的预定位，不需要额外制作焊接工装就能保证拼接位置的同轴度和角度公差，齿形的啮合间隙控制在0.2mm以内，既方便装配时的对位卡入，也不会在焊接过程中因为热胀冷缩出现构件错位。从安装边界来看，

　　所有特征的外轮廓尺寸都控制在45系列型材的外接正方形边界内，不会出现超出型材截面的突出结构，在后期安装面板、封板、线槽等辅件时，不会和连接结构产生干涉；特征上预留的安装孔位完全匹配45系列型材的通用槽口间距，孔位公差按照H7级精度设计，既可以用于焊接前的工艺定位，也可以在焊接完成后作为辅助安装孔，固定传感器支架、走线卡扣等小型辅件。在实际的设备结构设计中，这类库特征的复用价值很高，以往设计非标焊接节点时，工程师需要逐一绘制型材轮廓、拼接坡口、定位结构，单一个复杂转角节点的建模就需要半小时以上，还容易出现轮廓不匹配、坡口尺寸不符合工艺要求的问题，直接调用标准化的库特征，只需要根据实际的型材长度调整特征的拉伸参数，

　　就能快速生成符合要求的焊接件结构，同时能保证所有同类型节点的设计参数统一，给后续的焊接加工、质检环节减少很多不必要的沟通成本。另外这套特征也考虑了不同场景下的适配性，比如在需要经常拆装维护的框架位置，可以将特征上的焊接预留结构替换为螺栓连接孔，直接作为装配式连接件的基础特征使用，不需要重新绘制轮廓；在有密封要求的设备外罩框架上，特征上预留的密封槽安装位，能直接嵌入常规的橡胶密封条，不需要额外加工密封结构。从结构强度角度来看，特征的转角位置都做了R3的圆角过渡，避免焊接后出现应力集中的问题，长期承受振动载荷的场景下，不会出现转角位置焊缝开裂的情况；所有壁厚都和45系列铝型材的常规壁厚保持一致，焊接时不会出现因为壁厚差过大导致的焊穿、虚焊问题，焊接后的焊缝打磨余量控制在0.5mm，打磨后能和型材表面保持齐平，后期做阳极氧化、喷塑等表面处理时，不会出现明显的拼接痕迹。
