M3规格PCB板连接隔离紧固五金组件

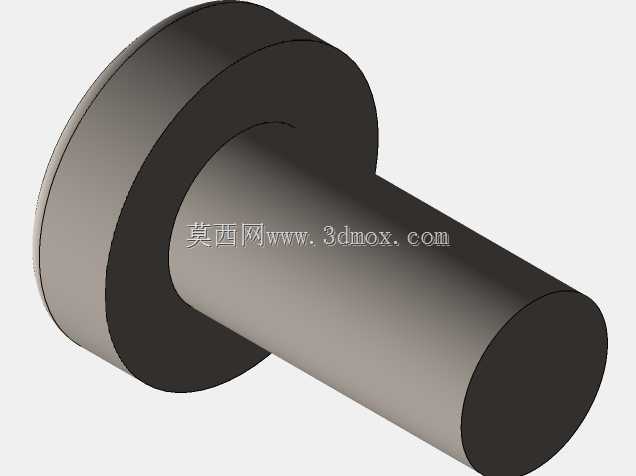

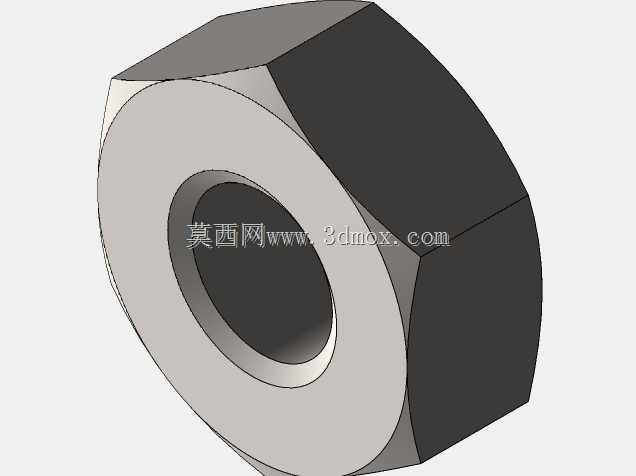

这套五金紧固组件主要面向电子装配、小型机电设备组装、医疗电子器械生产等场景，核心作用是在多层PCB板叠装、电路板与设备壳体安装、元器件与安装基板固定的工序中，实现结构件之间的精准间距控制、电气隔离与可靠机械连接，避免不同层电路板直接接触造成的短路风险，同时抵消设备运行过程中产生的轻微振动，防止连接部位松脱失效。整套组件包含不同长度的六角铜质隔离螺柱、配套十字槽盘头螺丝、六角锁紧螺母三类核心零件，覆盖了电子装配场景中最常用的M3螺纹规格，适配从6mm到20mm的多种板间间距需求，能够满足消费电子、工业控制板卡、小型医疗检测设备内部不同叠层结构的安装要求。在设计思路上，所有零件的螺纹公差严格遵循普通螺纹公差标准，内螺纹与外螺纹的配合间隙控制在合理范围，既保证手动装配时的顺畅旋入，又能在锁紧后提供足够的轴向抱紧力，不会因日常使用中的温度变化、轻微振动出现松脱。铜质隔离柱采用六角外形设计，装配时可以用普通开口扳手卡住柱身施加反向扭矩，避免旋紧螺丝时柱身跟转划伤PCB板表面的走线层，柱身两端的螺纹同轴度控制在较高精度范围内，安装后不会出现板件倾斜、对位不准的问题。配套的螺丝头部采用十字槽设计，适配普通十字螺丝刀与电动起子的批头，能够适配流水线批量装配的作业需求，头部下方的平整承压面可以均匀分散锁紧压力，避免压力过于集中压裂PCB板的基材。六角螺母采用标准对边尺寸，与铜柱的六角外形尺寸保持一致，减少装配时需要更换的工具规格，提升现场装配的效率。从安装边界来看，所有零件的最大外径均控制在合理范围，M3螺纹对应的六角对边尺寸为5.5mm，安装时只需要在PCB板上预留直径3.2mm的过孔，在孔位周边预留不小于3mm的操作空间即可完成装配，不会占用板上过多的布线空间，适配高密度布线的PCB板设计需求。不同长度的隔离柱可以灵活组合，既可以单根使用实现单层板与壳体的固定，也可以通过螺母拼接实现多层板的阶梯式安装，适配复杂的内部结构布局。零件的表面处理兼顾导电与防锈需求，铜柱采用本色钝化处理，既保留铜材的导电特性实现板间接地连通，又能在常规存储环境下避免氧化生锈，螺丝与螺母采用镀锌钝化处理，表面光洁无毛刺，锁紧时不会产生多余的金属碎屑掉落在电路板上造成短路隐患。整套组件的结构设计充分考虑了电子装配场景的实际操作痛点，没有多余的冗余结构，所有尺寸都适配行业通用的安装规范，能够直接替换同规格的标准五金件，不需要对原有安装结构做任何修改，大幅降低了设计选型与装配调试的成本。
