Nema34标准MRV040减速器适配连接座

　　在自动化输送线、小型数控专机、包装执行机构以及非标传动工位中，Nema34规格步进或伺服电机常需要与MRV040、NRV040系列蜗轮蜗杆减速器进行刚性对接。这类对接并非简单把两个零件贴在一起，电机轴伸、止口定位、螺栓孔距、减速器输入侧空间以及输出轴方向都会影响整机布局。该连接座的核心价值，就是在标准电机与减速器之间建立稳定的安装边界，使动力传递路径更短、同轴度更容易保证，同时减少现场配作支架带来的误差。

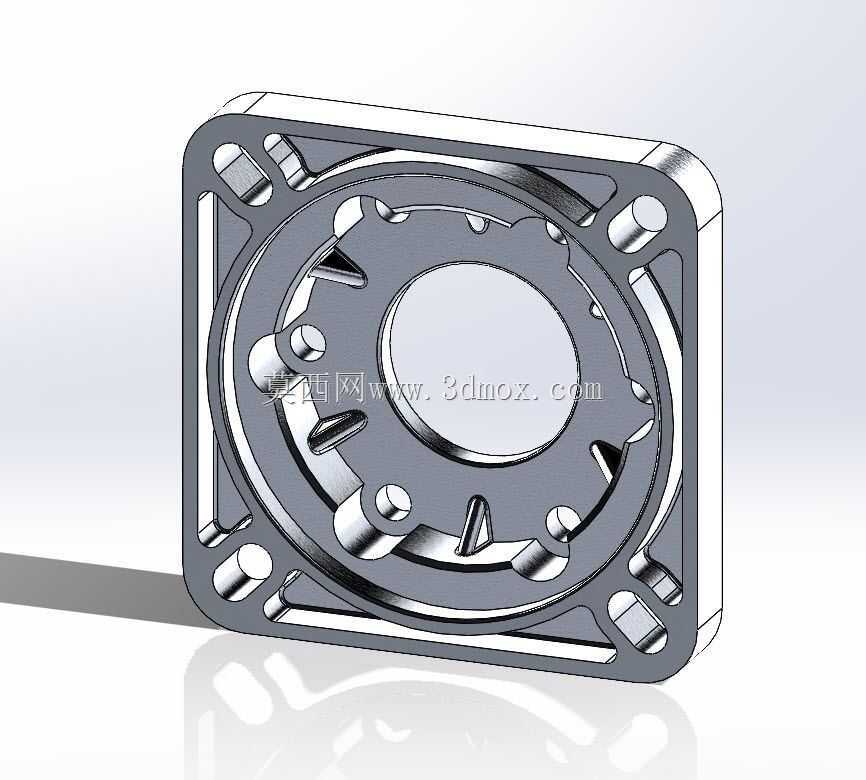

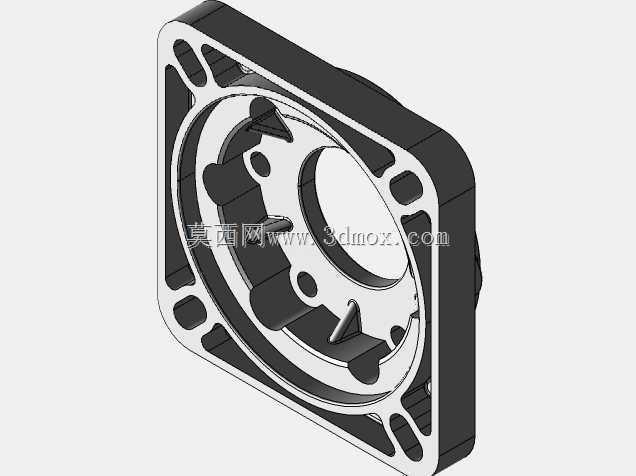

　　从结构上看，零件采用方形外轮廓，四角预留安装孔位，能够直接对应Nema34电机的法兰安装尺寸。中部大圆孔用于避让减速器输入侧或电机轴伸，周围分布的凸台、凹槽和加强筋并非装饰，而是兼顾定位、减重与螺栓锁紧空间。实际装配时，先以止口面完成周向定位，再通过四角紧固件将连接座固定在电机端；另一侧则与MRV040/NRV040减速器输入法兰贴合，使电机轴能够准确进入减速器输入端。这样的布置可避免皮带或联轴器外置造成的张力偏移，也让整套驱动单元更紧凑。

　　设计这类连接件时，首先要控制的是两端安装面的平行度与止口同轴度。若端面翘曲，螺栓锁紧后会使电机壳体或减速器箱体产生附加应力，长期运行容易出现轴承发热、噪声增大甚至轴封渗漏。模型中对孔边倒角、局部沉台和壁厚过渡都做了表达，有利于在加工或3D打印验证时避免应力集中。方形法兰外缘的镂空区域既可以减轻零件重量，也为扳手、内六角工具留出操作空间，这在设备内部安装位置受限时尤其重要。

　　选型人员需要重点核对三个边界：一是Nema34电机的安装孔距与止口直径；二是MRV040/NRV040减速器输入端的法兰孔位和轴伸尺寸；三是连接座厚度是否会让电机轴与减速器输入孔发生干涉。该模型把这些配合关系以三维实体方式呈现，设计者可在装配体中直接检查螺栓长度、轴伸插入深度以及相邻线缆、传感器或机架的间隙。对于需要把驱动单元竖直安装、侧装或倒装的设备，这种一体式连接座还能提高连接刚度，减少因支架悬臂过长引起的振动。

　　在工程应用中，它适合用于小功率回转工作台、辊筒驱动、间歇送料机构、升降调节轴以及轻工设备的减速电机集成。通过统一Nema34与MRV040/NRV040之间的接口，机械工程师可以在方案阶段快速完成电机、减速器和机架的空间排布，不必反复绘制过渡板。实物制造时可根据载荷选择铝合金、钢件或铸铁工艺：铝合金适合轻载和需要减重的移动设备，钢件适合冲击较大的工位，铸铁则有利于吸振和稳定支撑。模型中保留的凸台、孔位和避让结构，也为后续工程图尺寸标注、公差配合校核及数控加工提供了清晰依据。
