70毫米方形金属旋转转盘底座结构

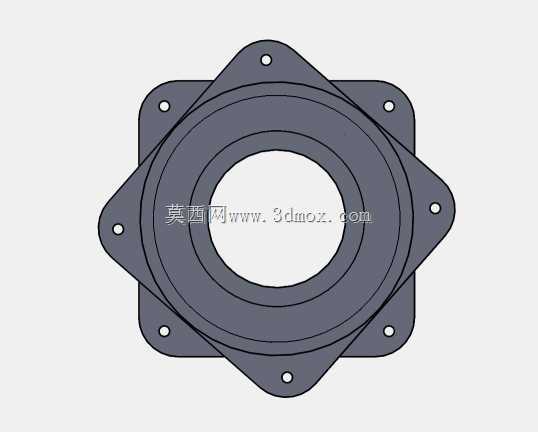

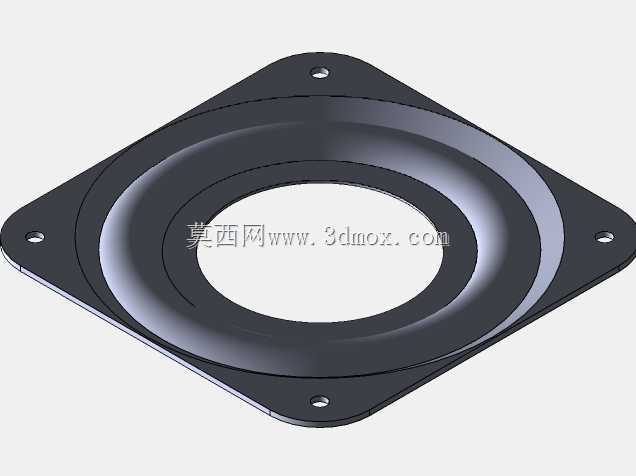

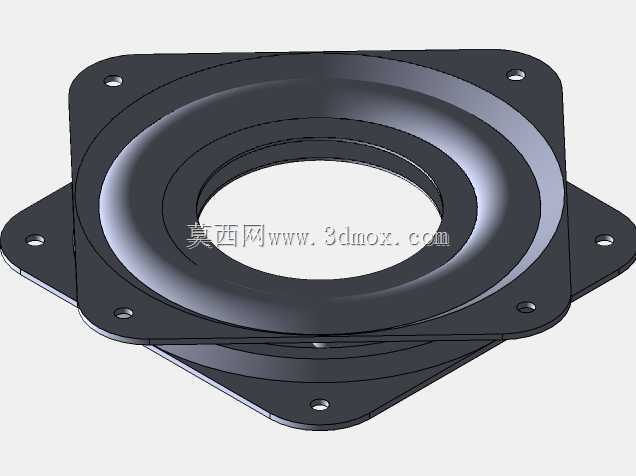

　　这款方形金属旋转底座常用于家具、展示架、工装夹具及小型回转工位，核心作用是在两个相对静止的安装面之间提供低阻力的水平回转支承。其外形为四角带安装孔的菱形法兰板，中间由卷边环形轨道与滚珠或滑动片构成回转副，整体厚度较薄，适合对安装空间高度敏感的场合。

　　从实际选型角度看，70毫米级转盘属于小型回转连接件，安装边界主要由方形法兰外轮廓、孔位分布和中心通孔决定。四角孔位用于螺钉固定，中心环形区域承担主要载荷并保持旋转同轴度。设计时需要同时校核安装面平面度、螺钉预紧力以及上下板之间的间隙，避免局部压紧造成旋转卡滞。若底座安装在木质板材上，还应考虑木材受力后局部凹陷的问题，必要时增加垫片或加强板分散压力。

　　该类转盘的功能特性集中在平稳回转、结构紧凑和承载均衡。金属板材经冲压成型后，环形滚道形成连续支撑面，使载荷能够沿圆周方向分布，而不是集中在单点。旋转过程中，上下法兰保持平行，外侧方形边则为安装定位提供直观参考。对于展示台、电视机柜、餐台转盘、工艺品陈列座等应用，这种结构能够在不增加复杂驱动装置的情况下实现手动旋转。

　　在结构设计思路上，方形外板与圆形滚道的组合兼顾了安装便利性和回转性能。方形轮廓便于与矩形台面或机架对齐，圆形滚道则适合承受周向运动。四角开孔避开中心高应力区，使螺钉连接位置位于受力较稳定的外缘。卷边结构除了形成滚道外，还能提高薄板件的刚性，减少冲压件在受压时的变形。模型建立时应重点表达上下板叠合关系、安装孔位置、中心避让空间以及滚道截面形状，这些几何特征直接影响后续装配和运动校核。

　　工程应用中，这类底座并不适合承受较大倾覆力矩。若载荷偏离回转中心较远，会使一侧滚道受力增大，长期使用后可能出现转动发涩或局部磨损。因此在布置被承载部件时，应尽量让重心落在中心圆附近，并控制悬臂长度。对于需要频繁转动的设备，可在配合面间预留润滑或维护空间；对于家具类场景，则更关注转动静音、间隙控制和外观平整性。

　　三维建模时，可将其拆分为上法兰、下法兰和内部回转件三个层次。外部方形板适合用钣金或实体特征表达，圆角、孔位和冲压成型面需要保持一致；中心滚道应通过回转或扫略方式建立，以保证圆周截面连续。装配模型中需保留上下板之间的微小间隙，并设置同轴约束，使旋转副能够真实反映实际运动关系。
