6V吸盘式直流电磁铁结构设计

这款吸盘式直流电磁铁在小型自动化工位、教学实验装置、轻型物料分拣机构中应用十分广泛，作为末端执行的磁吸执行单元，它不需要复杂的机械夹爪结构，仅通过通断电即可实现对导磁金属工件的吸附与释放，在狭小安装空间的轻型取放场景里，比传统气动夹爪的结构更紧凑，布线与控制逻辑也更简单。

从实际选型适配角度看，它的额定工作电压为6V，通电后可产生稳定的垂直吸附力，额定承载上限对应5kg的垂直静载荷，也就是约11lb的吸附能力，足够应对小型五金件、薄铁片、导磁小零件的取放需求，在电子设备组装工位、小型教具演示台、简易分拣线的末端取料环节，都能稳定发挥作用。设计时采用了圆柱式主体结构，主体外壳为导磁钢材加工而成，内部嵌入钕铁硼与铜质线圈组件，端面做了平整处理，保证和被吸附工件表面可以充分贴合，减少气隙带来的吸力损耗，外壳表面做了镀镍防锈处理，在常规车间环境下长期使用也不易出现锈蚀问题。

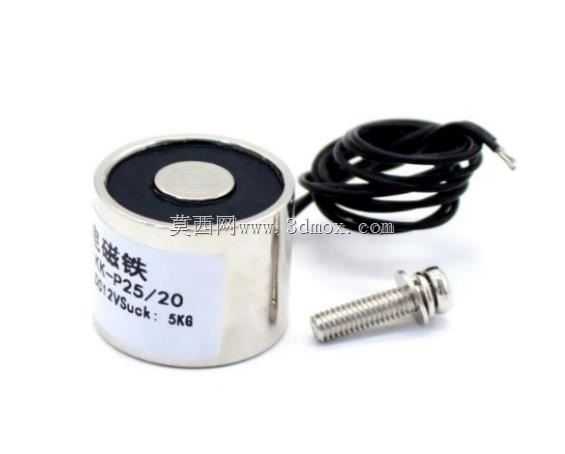

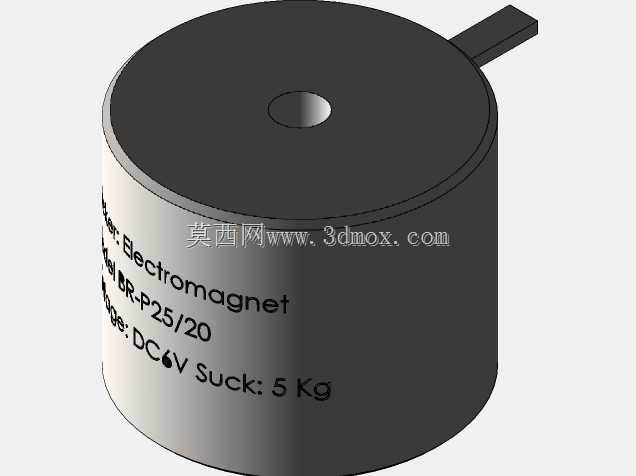

外形尺寸上，主体直径25mm，整体高度20mm，属于小型化的磁吸组件，安装时可以搭配配套的外螺纹安装螺丝，从安装面背面穿入锁紧，不需要在电磁铁主体上加工复杂的安装位，既保证了主体磁路的完整性，也降低了安装加工的精度要求。线圈引出线从主体侧方引出，走线方向不会干扰端面的吸附作业，安装时可以根据工位布线需求调整引线的朝向，适配不同的走线布局。

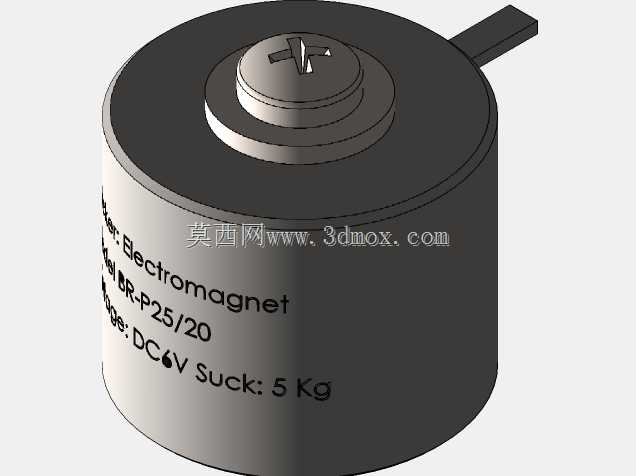

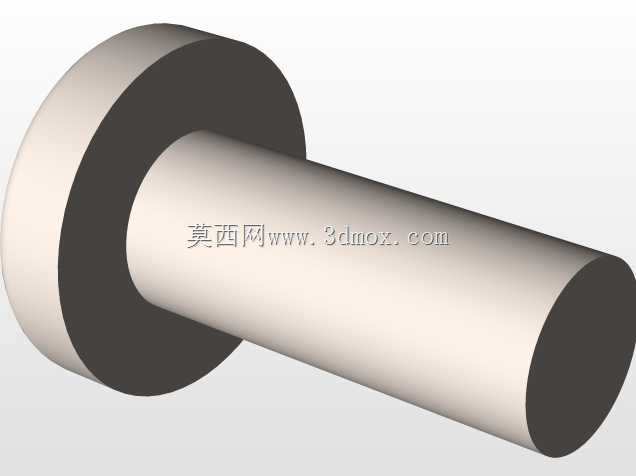

建模过程中，对主体的磁路结构做了还原，外壳的壁厚、内部线圈的绕制空间、端面的磁极布局都按照实物比例复刻，配套的安装螺丝也做了完整的细节建模，螺纹参数、头部尺寸都和实际安装件匹配，方便设计人员直接将模型导入装配体中做干涉检查，不需要额外绘制安装紧固件。在做结构适配时，需要注意安装面的平面度，若安装面存在凸起或者凹陷，会导致电磁铁主体安装后出现倾斜，端面和被吸附工件之间产生气隙，直接降低实际吸附力，因此安装位建议做沉台加工，保证电磁铁端面和安装面齐平，同时要预留引线的走线槽，避免引线被挤压破损。这类电磁铁不适合长时间持续通电，持续通电会导致线圈温升过高，缩短使用寿命，实际使用时一般搭配触发式控制信号，仅在吸附工件的时间段通电，其余时间断电，既可以降低功耗，也能延长组件的使用寿命。在吸附非平整导磁工件时，实际吸力会比额定值低，选型时需要预留足够的吸力余量，避免工件脱落造成工位故障。
