尼龙六角隔离柱PCB支撑紧固件套装

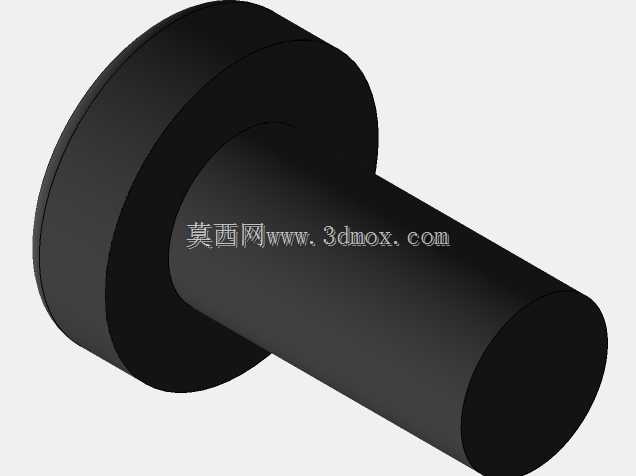

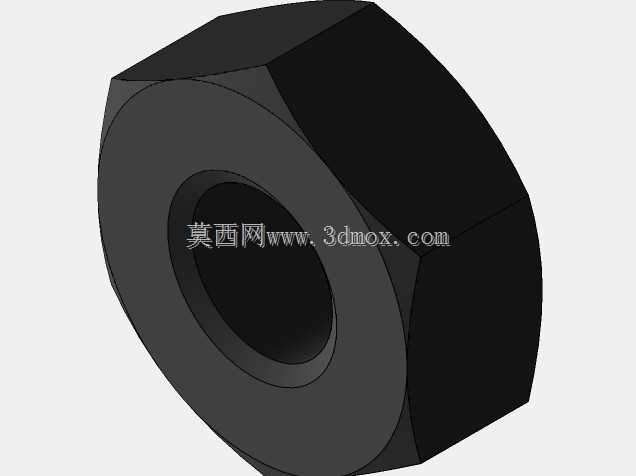

这套尼龙六角隔离支撑紧固件，是电子装配、PCB板安装场景中极为常用的连接固定配件，主要作用是在多层电路板叠装、电路板与设备壳体之间预留安全绝缘间隙，避免电路板走线与金属壳体接触造成短路，同时为板载元器件预留足够的散热空间，防止元器件贴装面受压损坏。整套配件覆盖了电子装配中最常用的M3螺纹规格，包含外螺纹六角柱、内螺纹六角柱、配套六角螺母三类基础件，适配不同的安装固定需求：外螺纹款可直接拧入设备壳体预设的螺纹孔，实现电路板的快速定位支撑；内螺纹款可配合螺丝实现两块电路板之间的间隔叠装，灵活调整板间距离；配套螺母可用于螺丝穿装后的锁紧固定，避免长期使用中受设备振动影响出现松脱。产品整体采用黑色尼龙材质注塑成型，本身具备优异的绝缘性能与轻量化特性，相比金属隔离柱不会产生导电风险，同时自重更轻，能有效降低便携电子设备的整体重量，尼龙材质自带的一定韧性也能缓冲设备运输、使用过程中的轻微振动，保护板载精密元器件不受冲击损坏。外形设计上采用标准六角柱身结构，安装时可使用普通开口扳手卡住六角面施加扭矩，不会像圆柱隔离柱那样出现拧转打滑的问题，柱身端面平整，与电路板、壳体的接触面积均匀，不会压伤PCB板的基材表面。尺寸覆盖了电子装配中常用的6mm、8mm、10mm、12mm等多种间隔高度，适配不同厚度板载元器件的避让需求，螺纹部分采用标准M3公制粗牙螺纹，通配市面上常规的M3尼龙螺丝、金属螺丝，无需额外定制配套连接件，安装边界上所有规格的柱身外接圆尺寸统一，安装时在PCB板上预留直径3.2mm的穿装孔即可完成装配，不需要根据不同高度的隔离柱调整开孔尺寸，能大幅简化PCB板的设计流程，降低生产加工的开孔成本。在实际使用场景中，这类隔离柱广泛应用于消费电子、工控控制板、小型家电控制模块、电源模块的装配环节，相比传统的铜柱隔离件，尼龙材质的成本更低，绝缘性能更稳定，不会出现氧化生锈的问题，在潮湿、多尘的使用环境中也能长期保持稳定的支撑与绝缘性能，不会因为金属锈蚀污染电路板表面造成接触不良。设计过程中充分考虑了批量装配的便利性，所有规格的六角对边尺寸统一，自动化装配设备可以使用同一套夹具完成所有规格隔离柱的拾取与拧装，不需要频繁更换夹具参数，能有效提升批量生产的装配效率，柱身与螺纹的同轴度控制在合理公差范围内，安装时不会出现螺纹偏斜、卡滞的问题，手工装配时也能轻松拧入，不需要额外攻丝或者调整孔位。
