HAL9000复制品-基于Amadeus Prokopiak工作的带有Fusion 360文件的电子项目箱

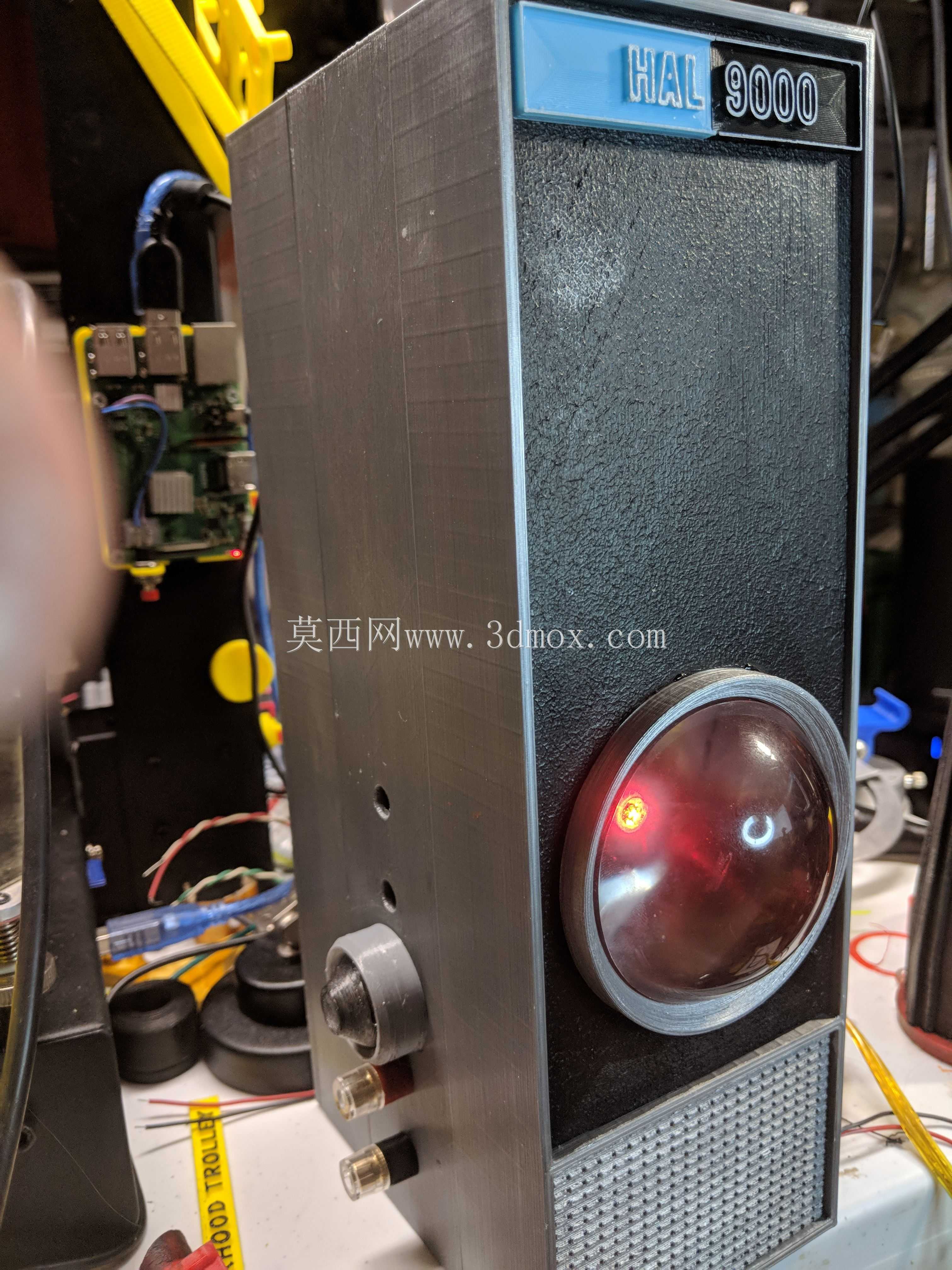

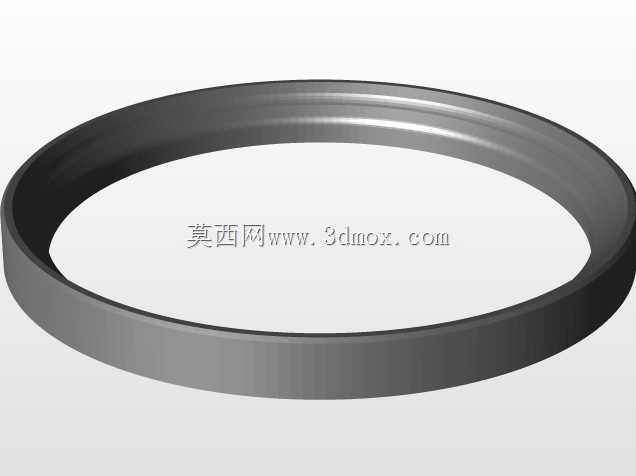

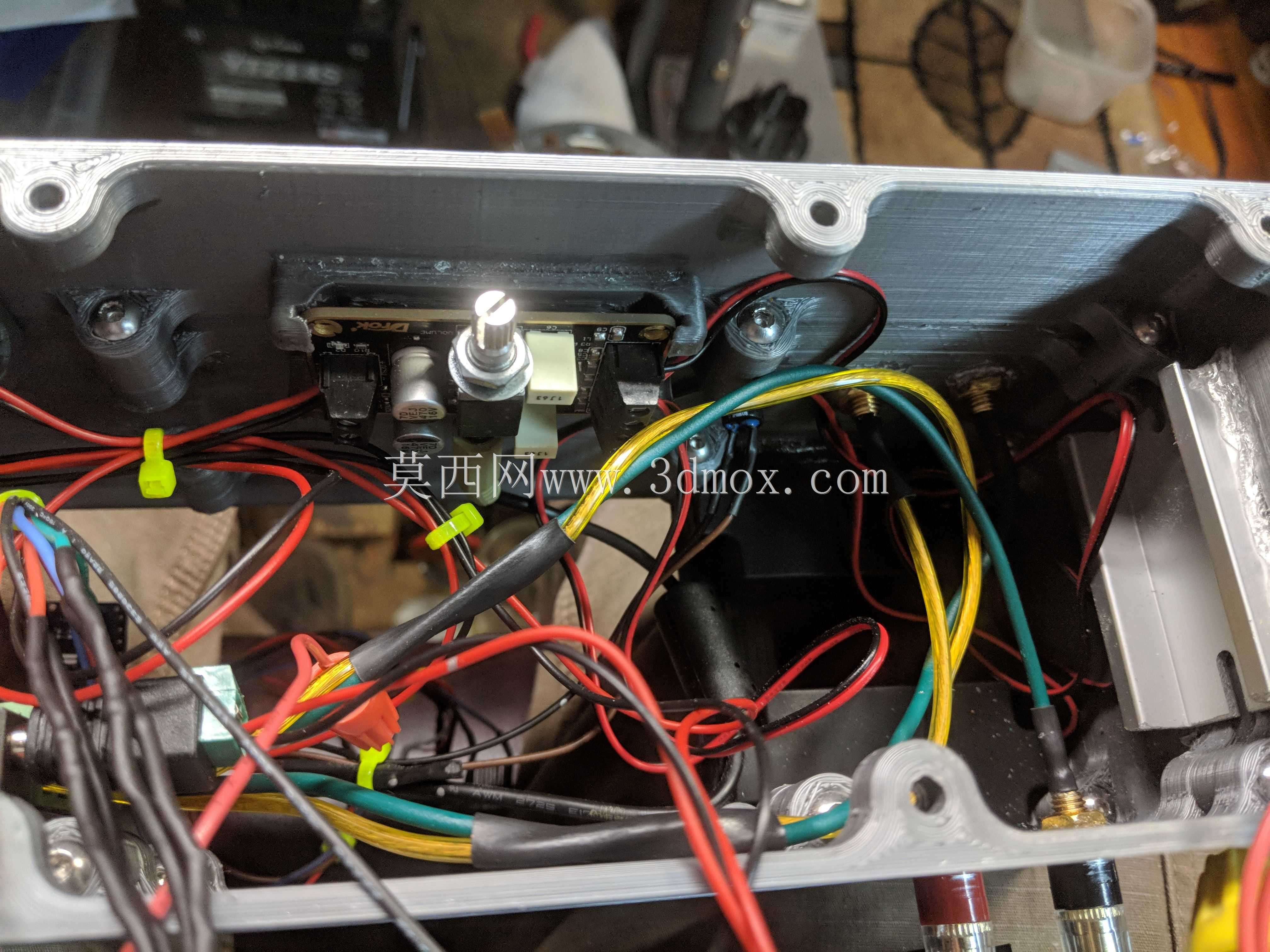

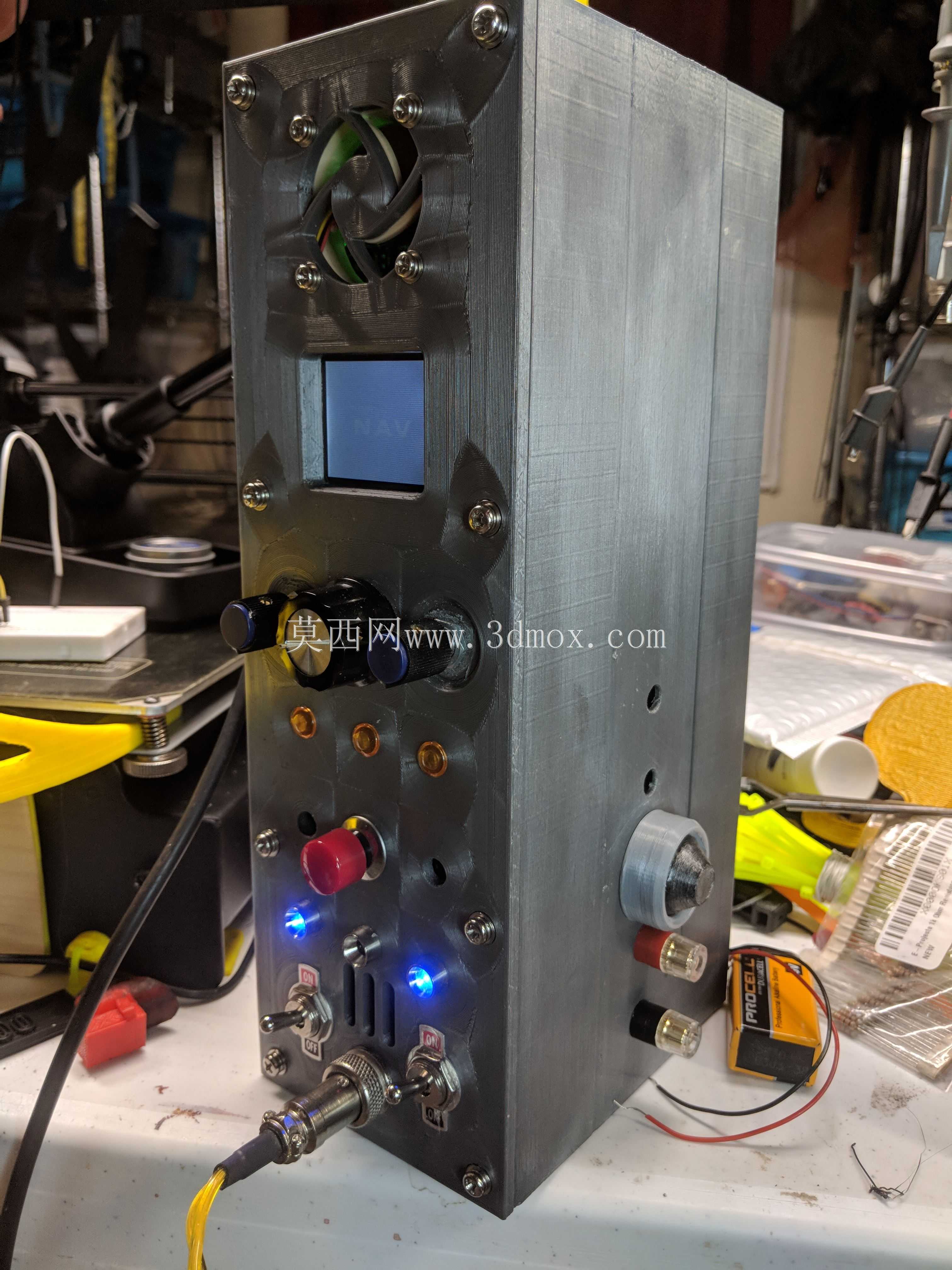

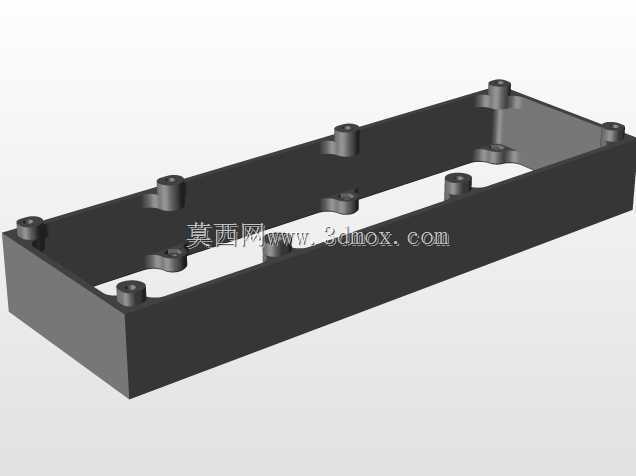

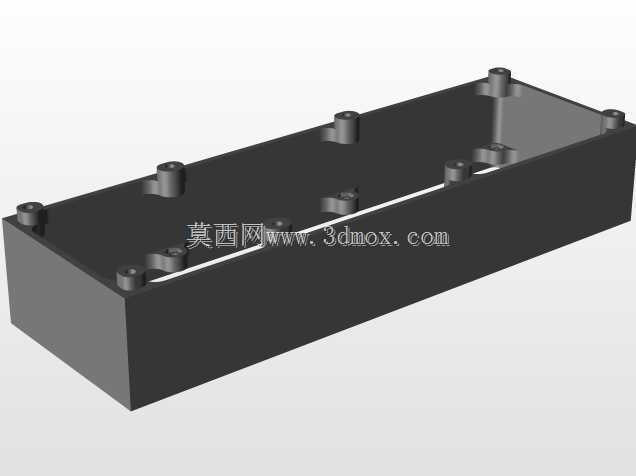

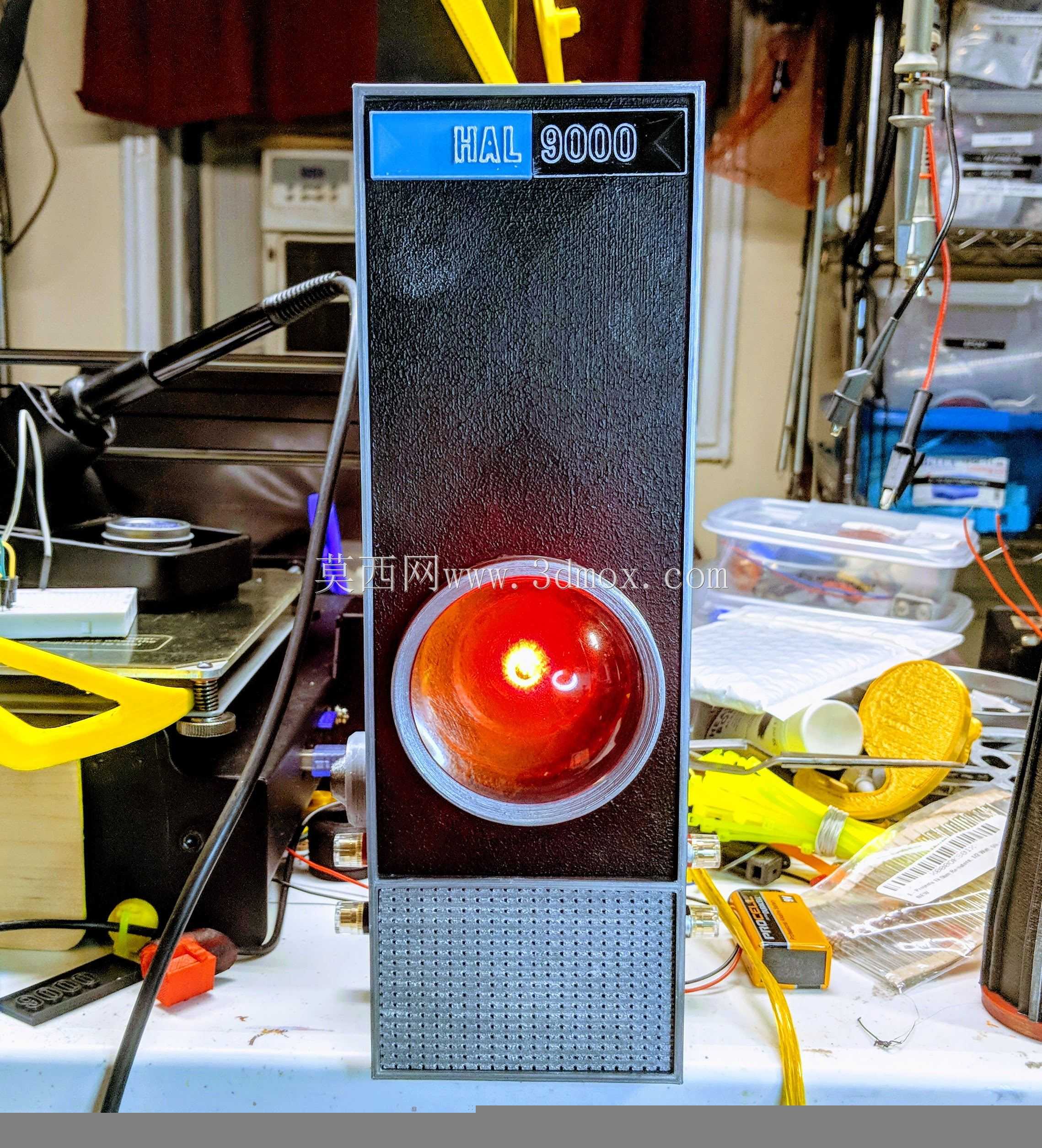

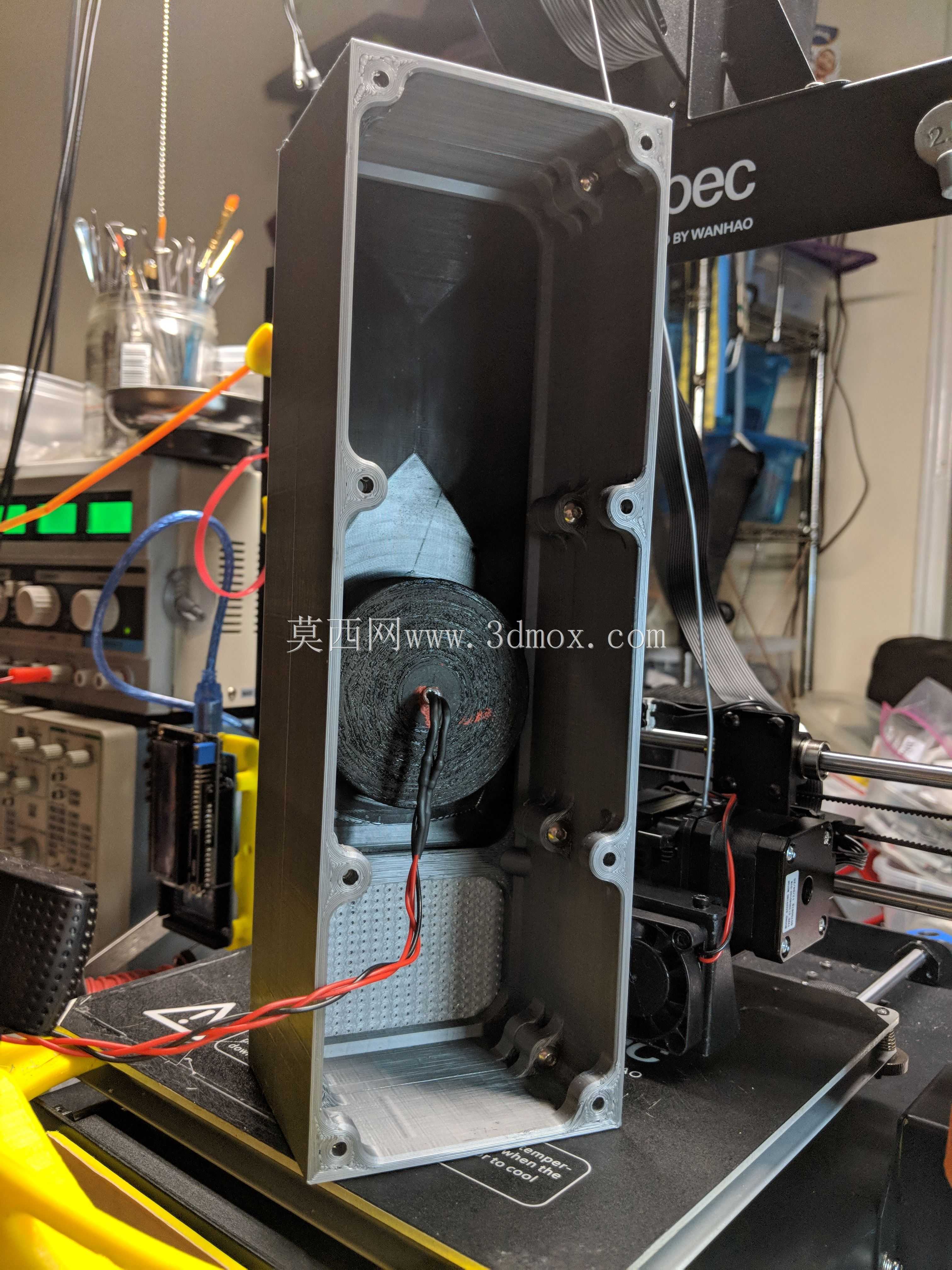

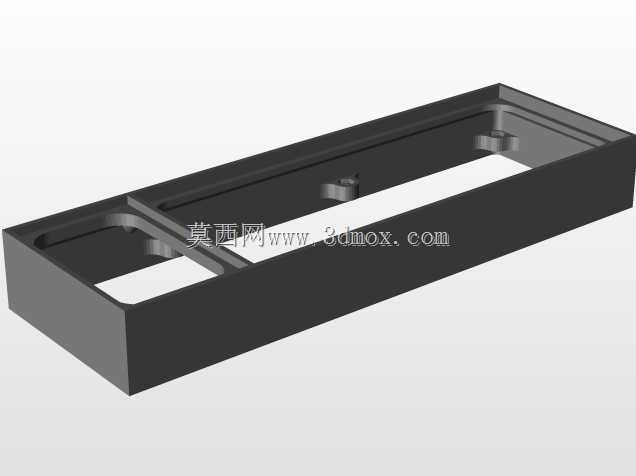

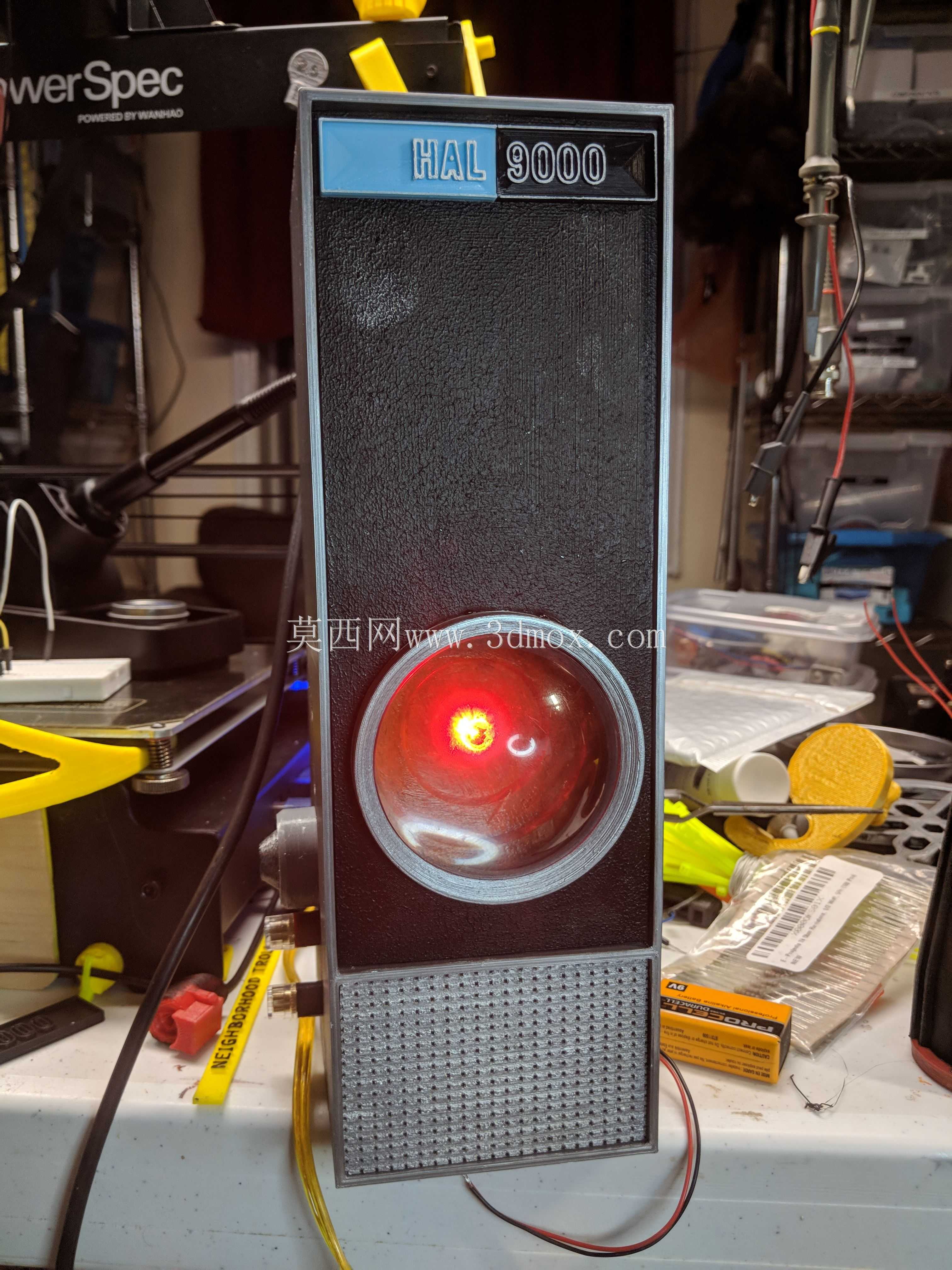

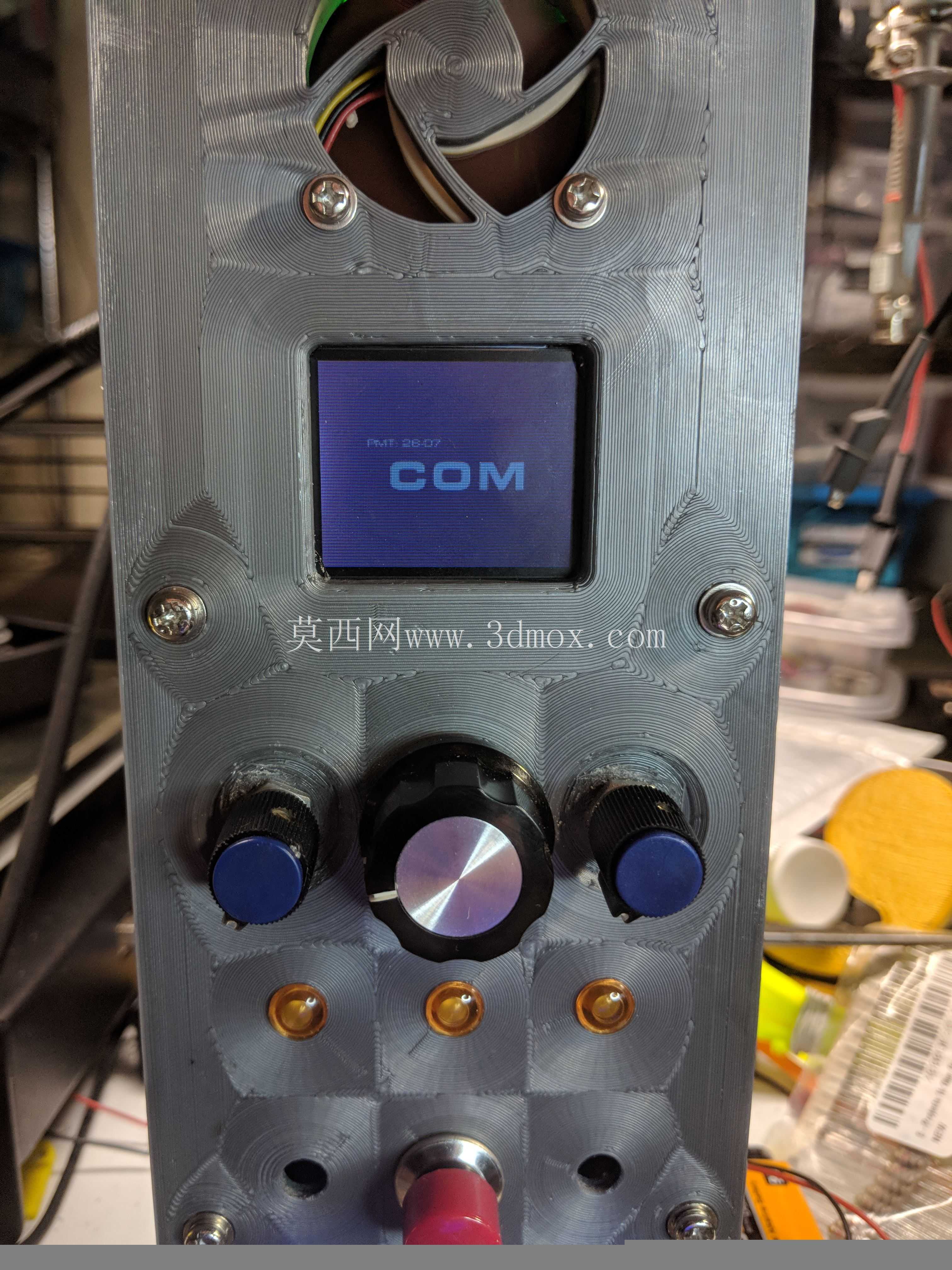

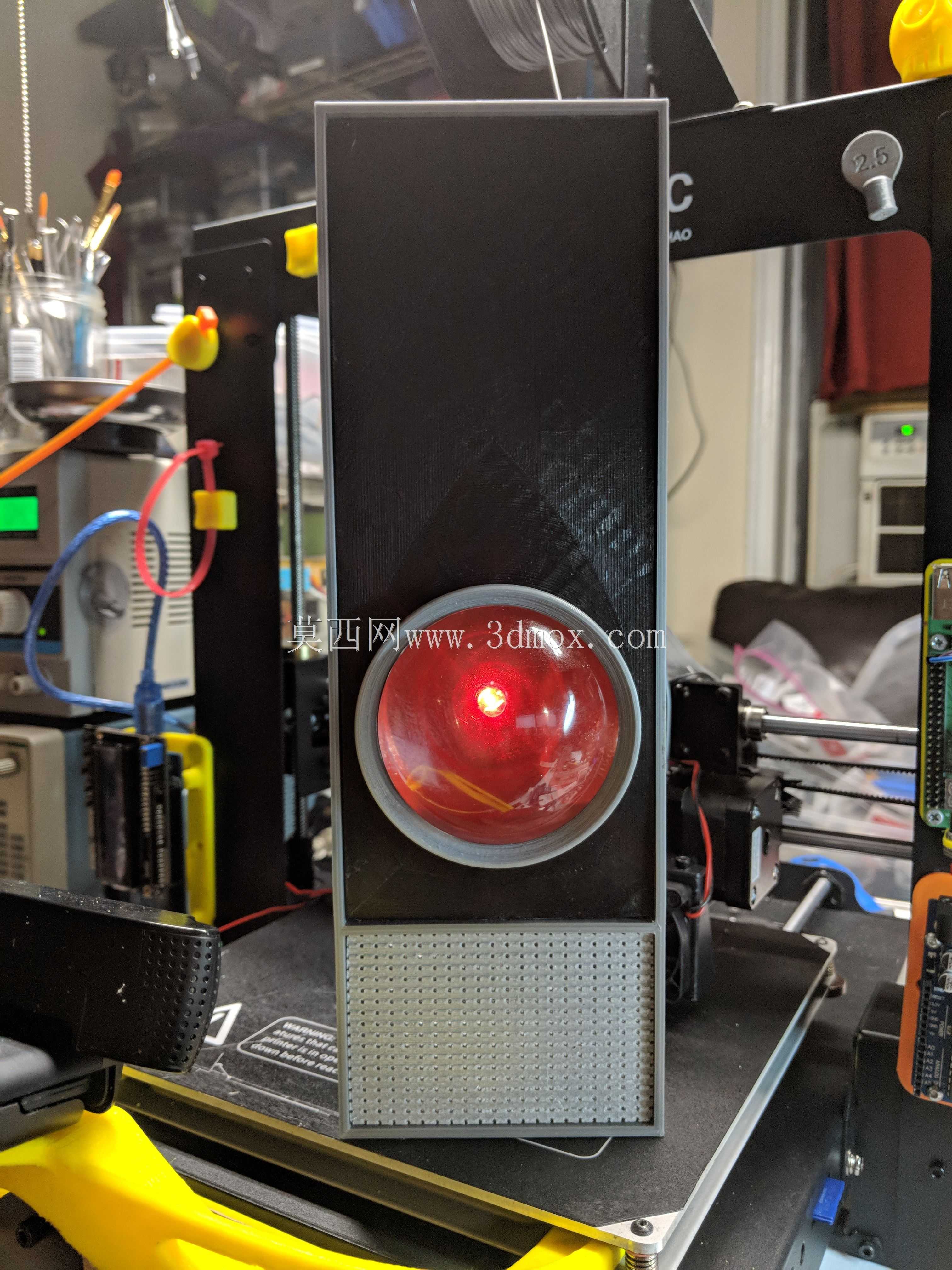

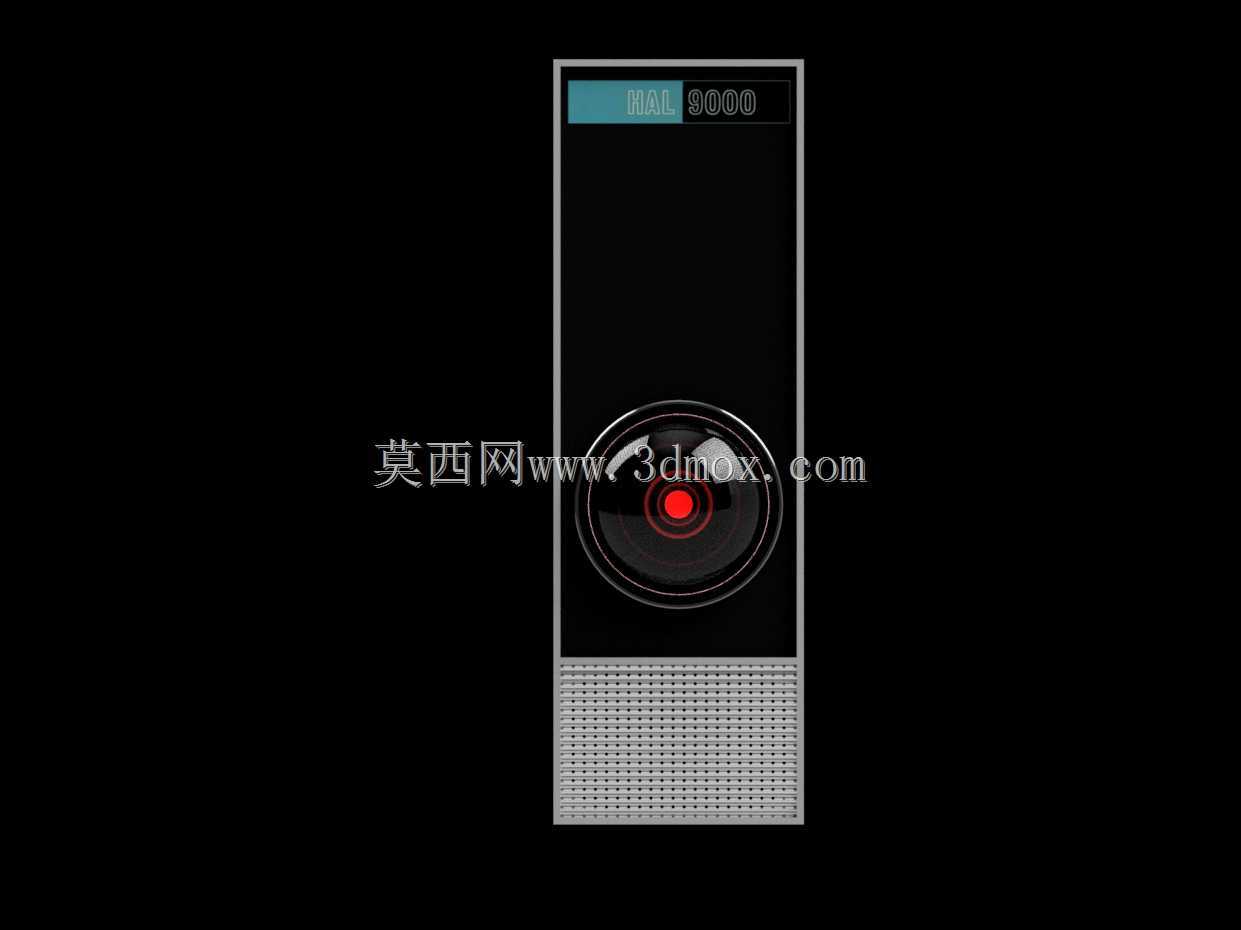

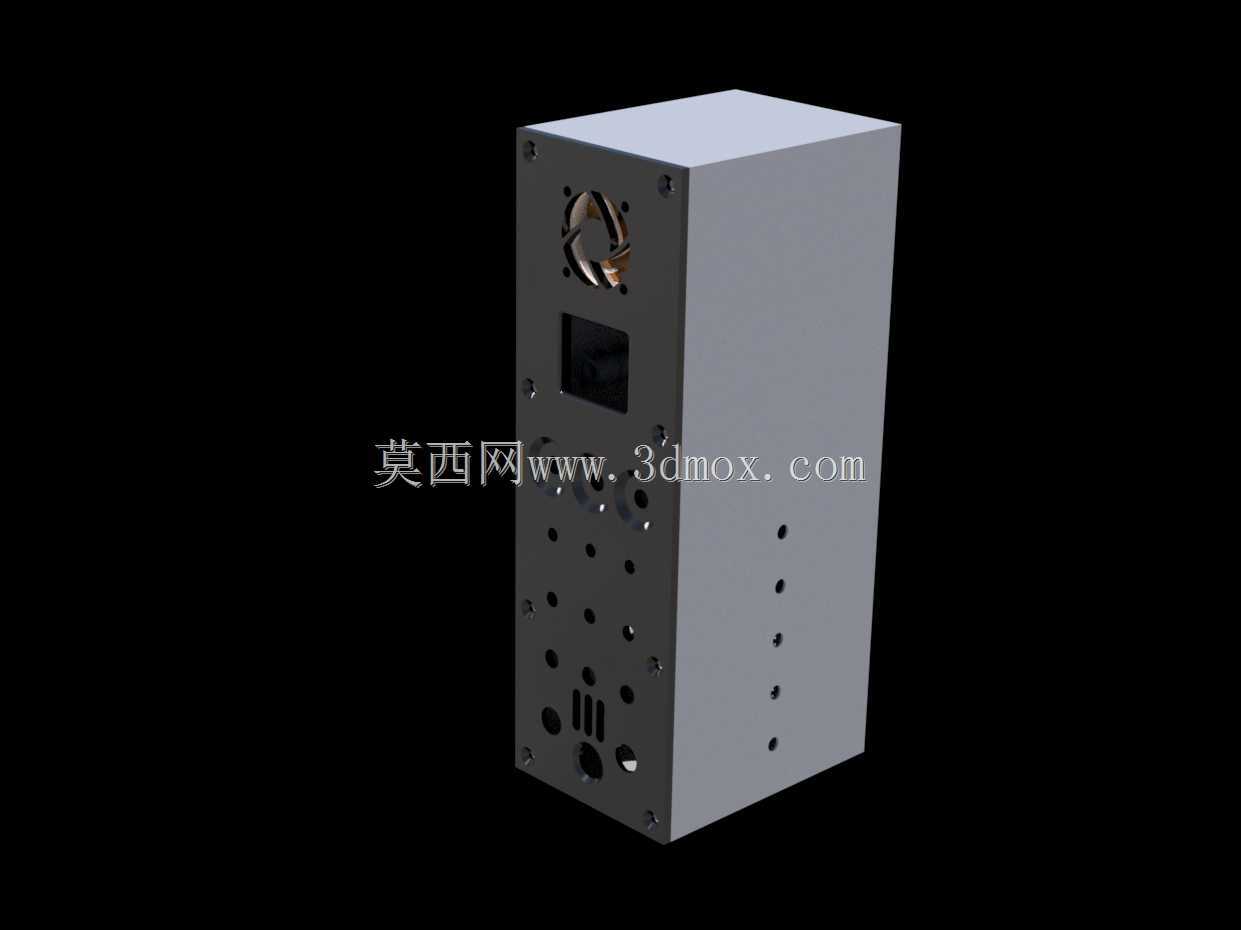

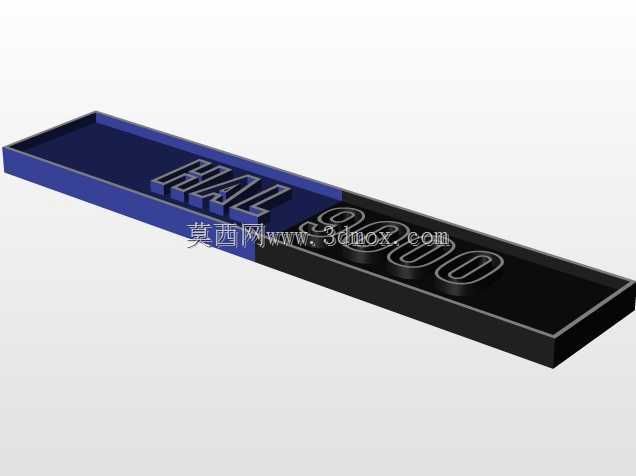

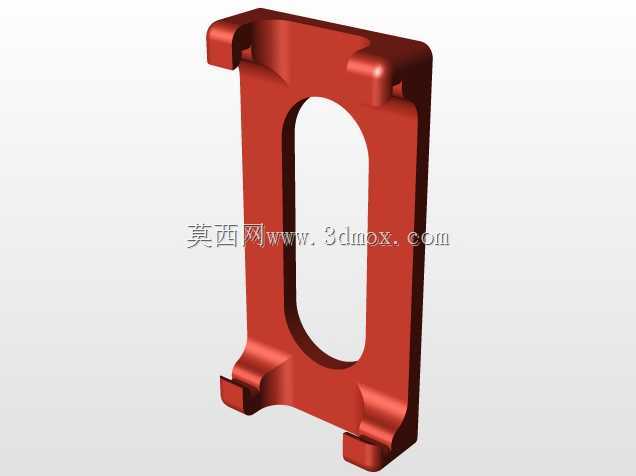

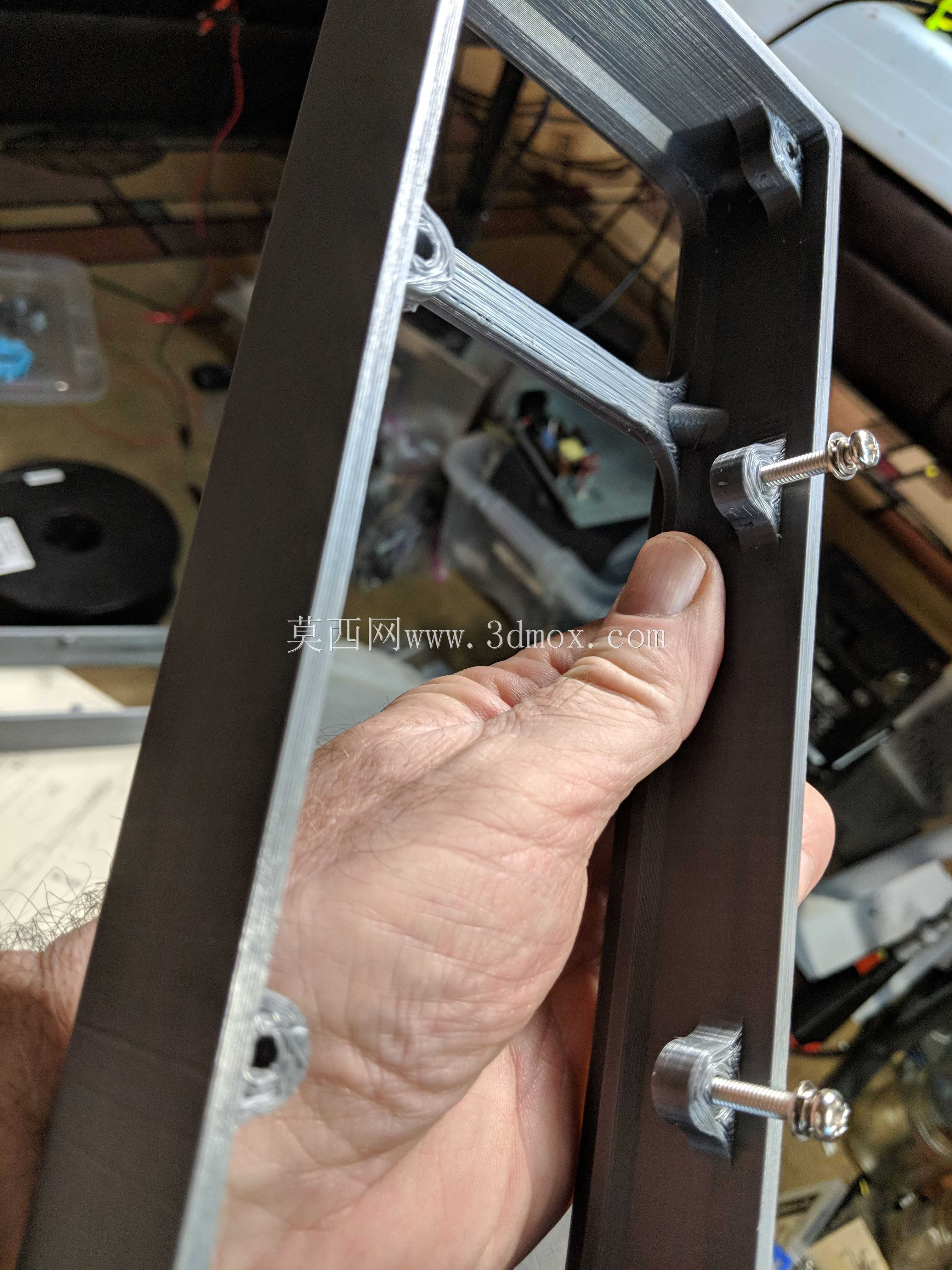

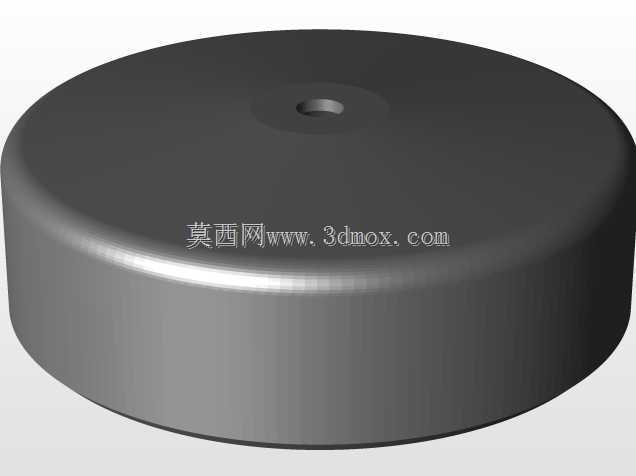

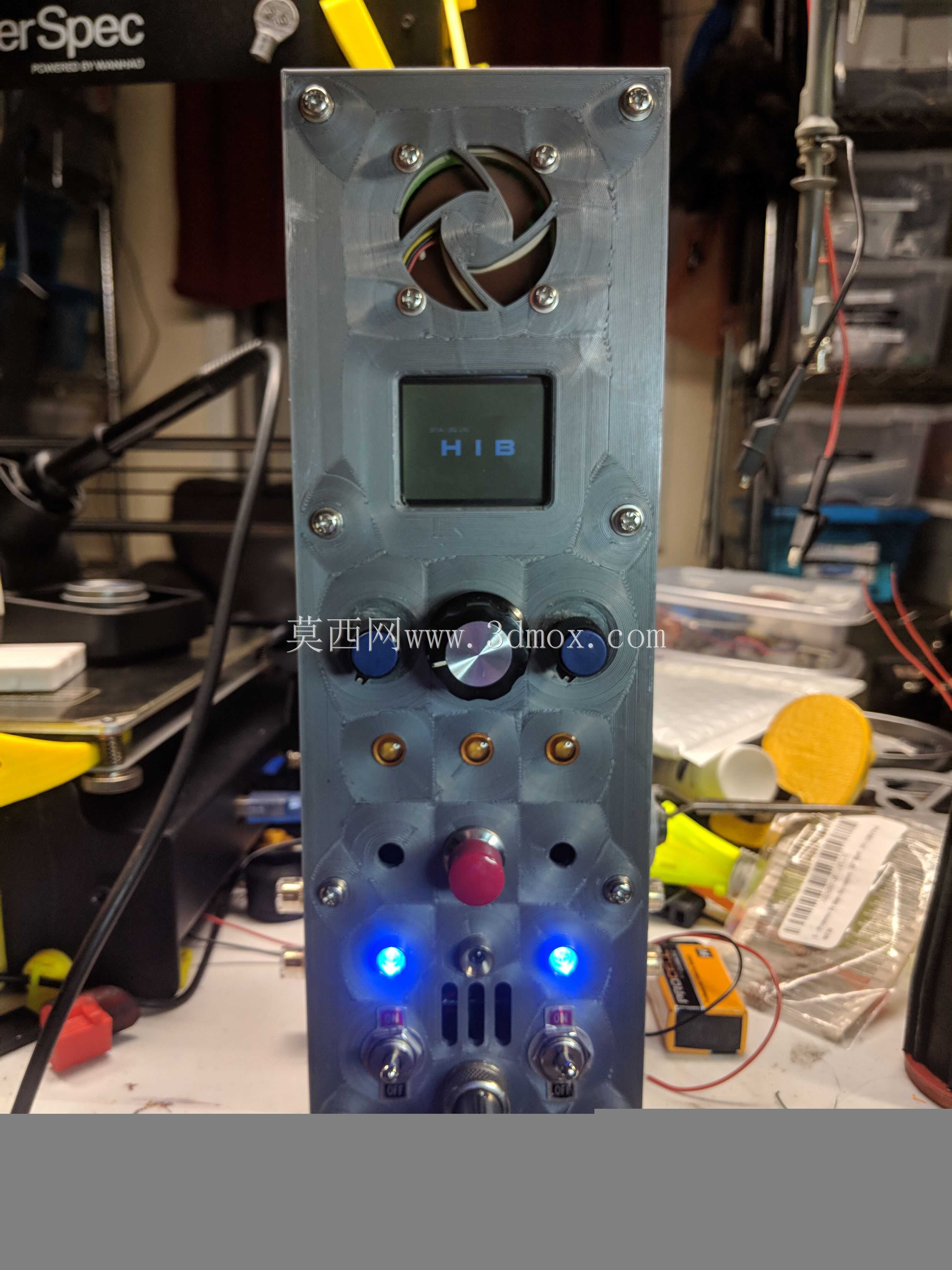

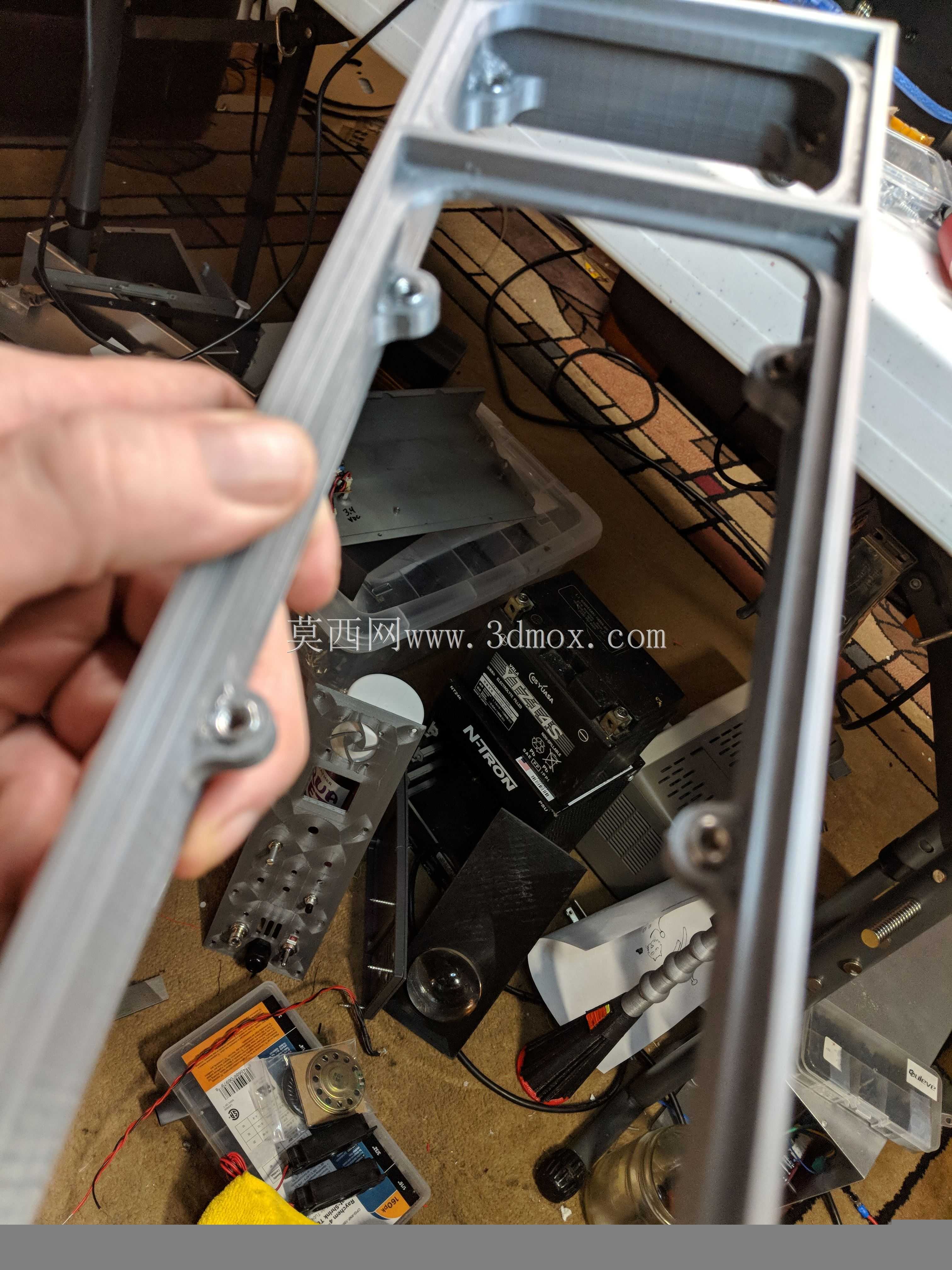

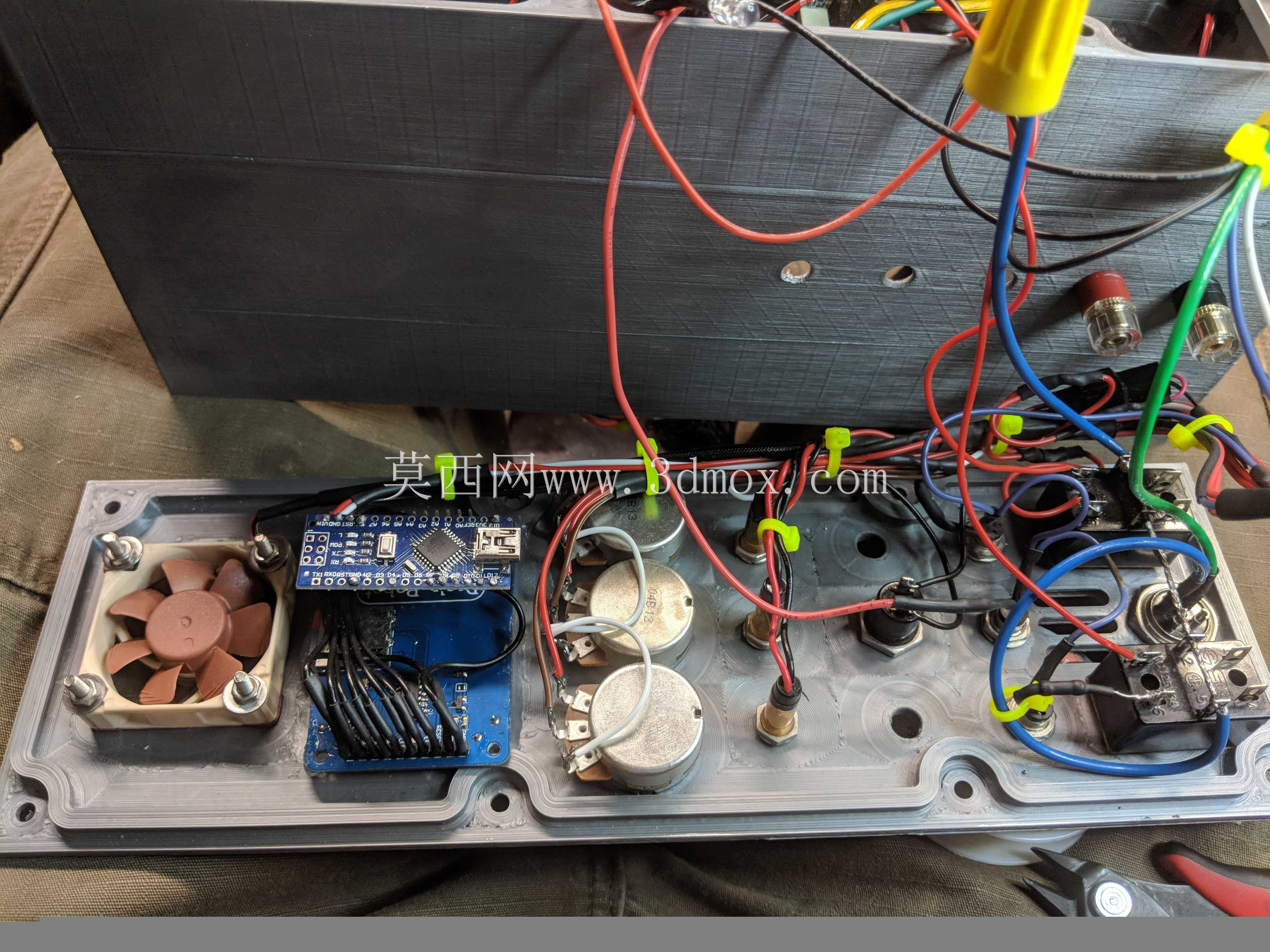

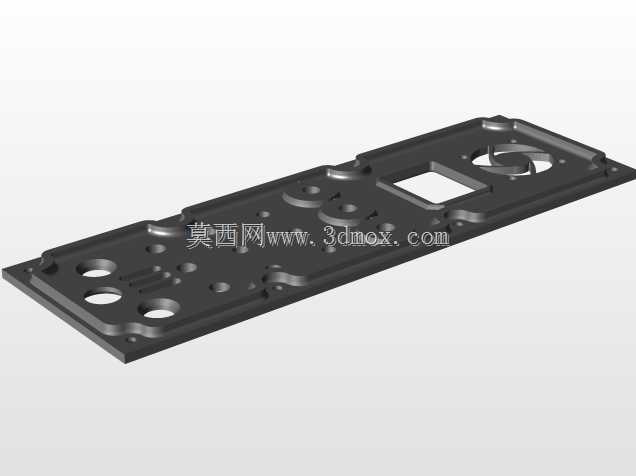

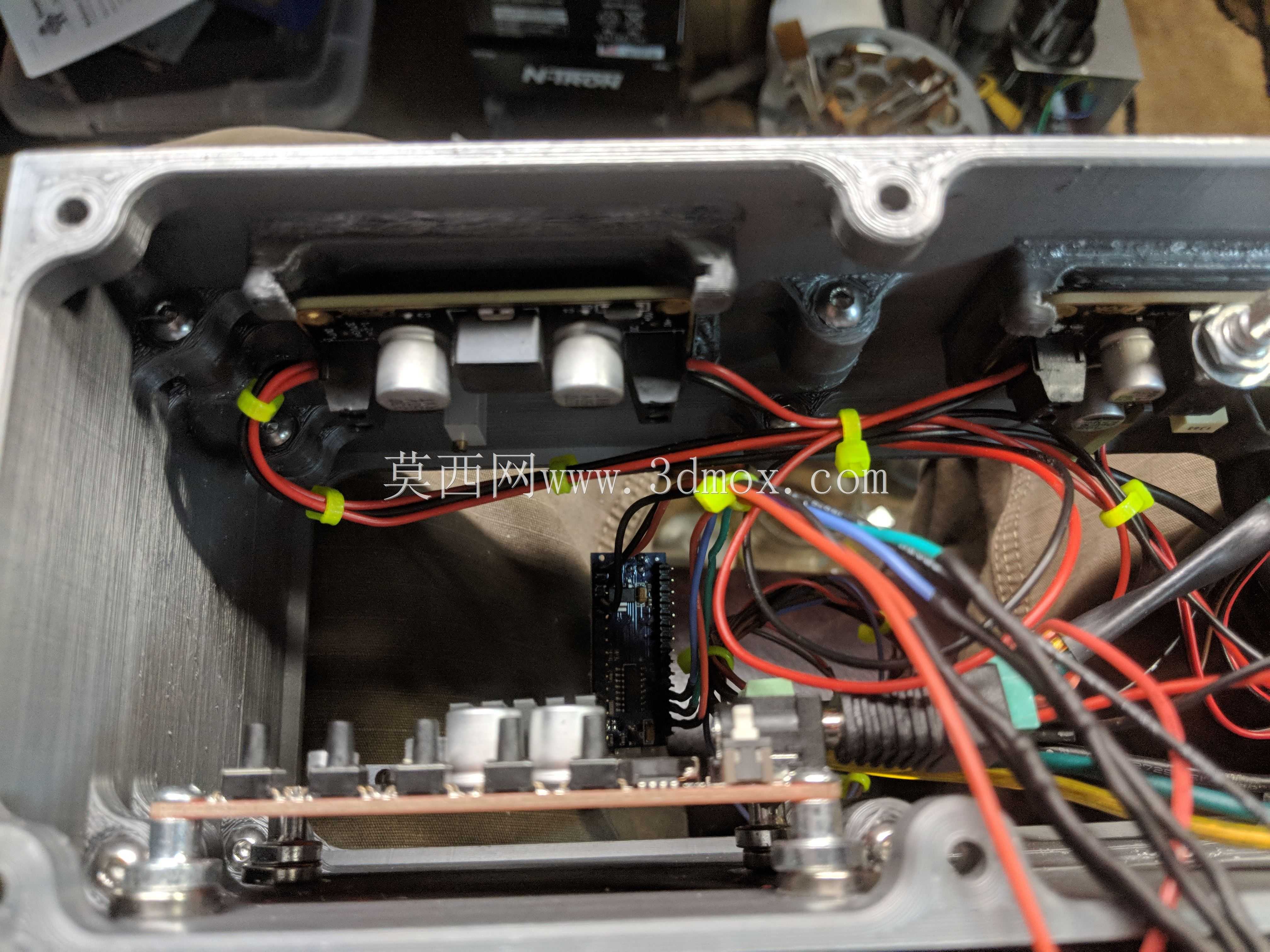

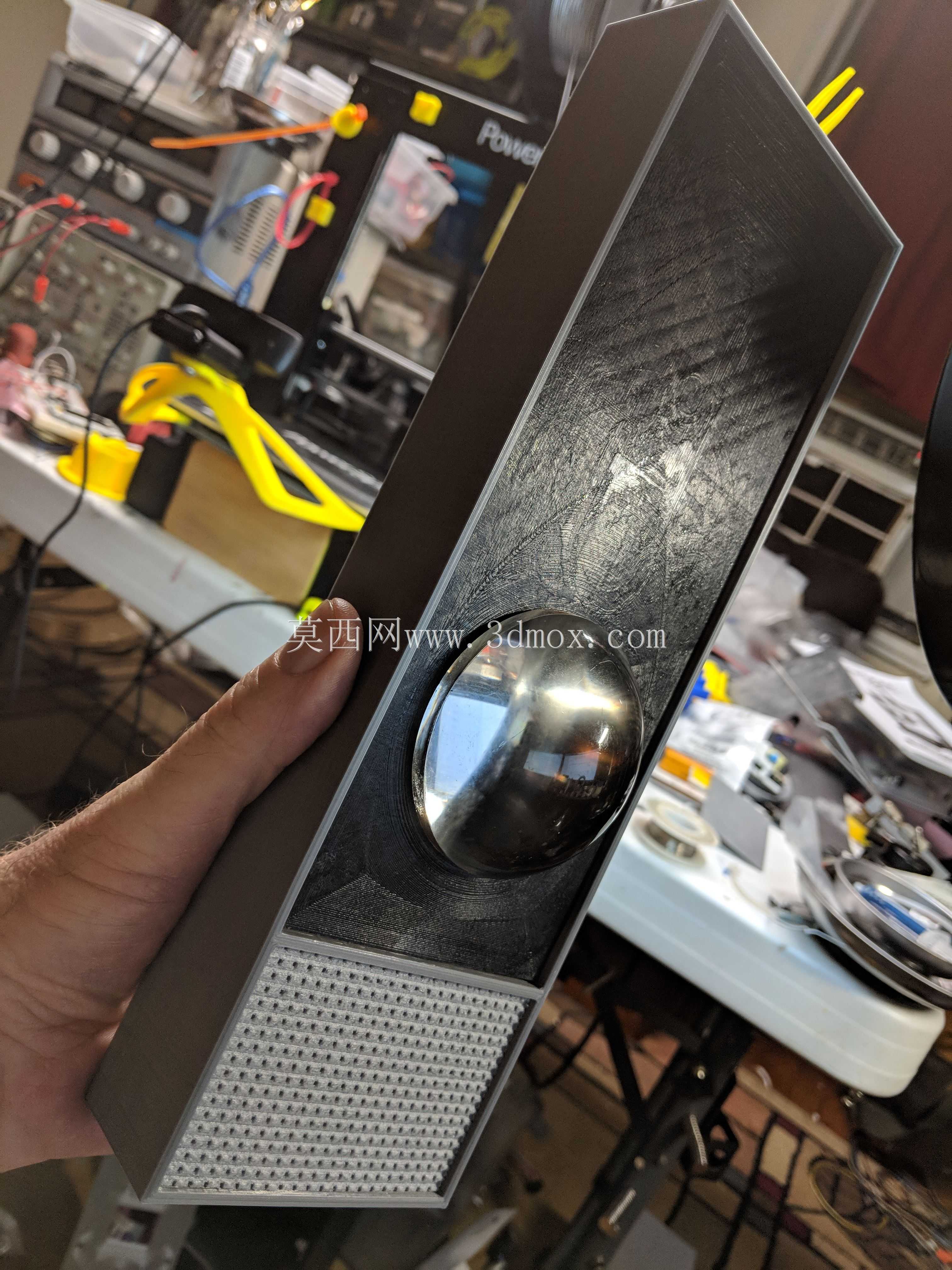

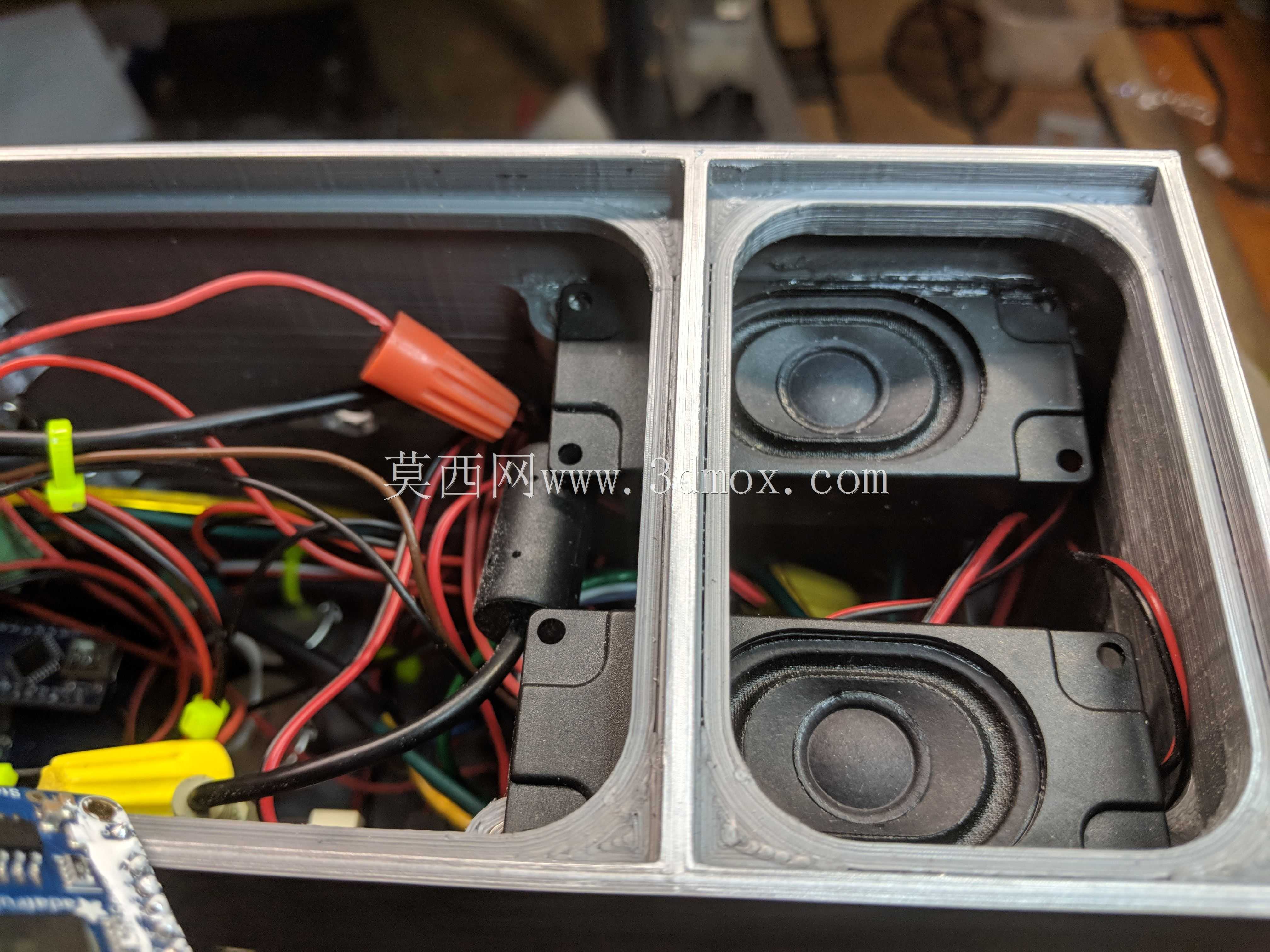

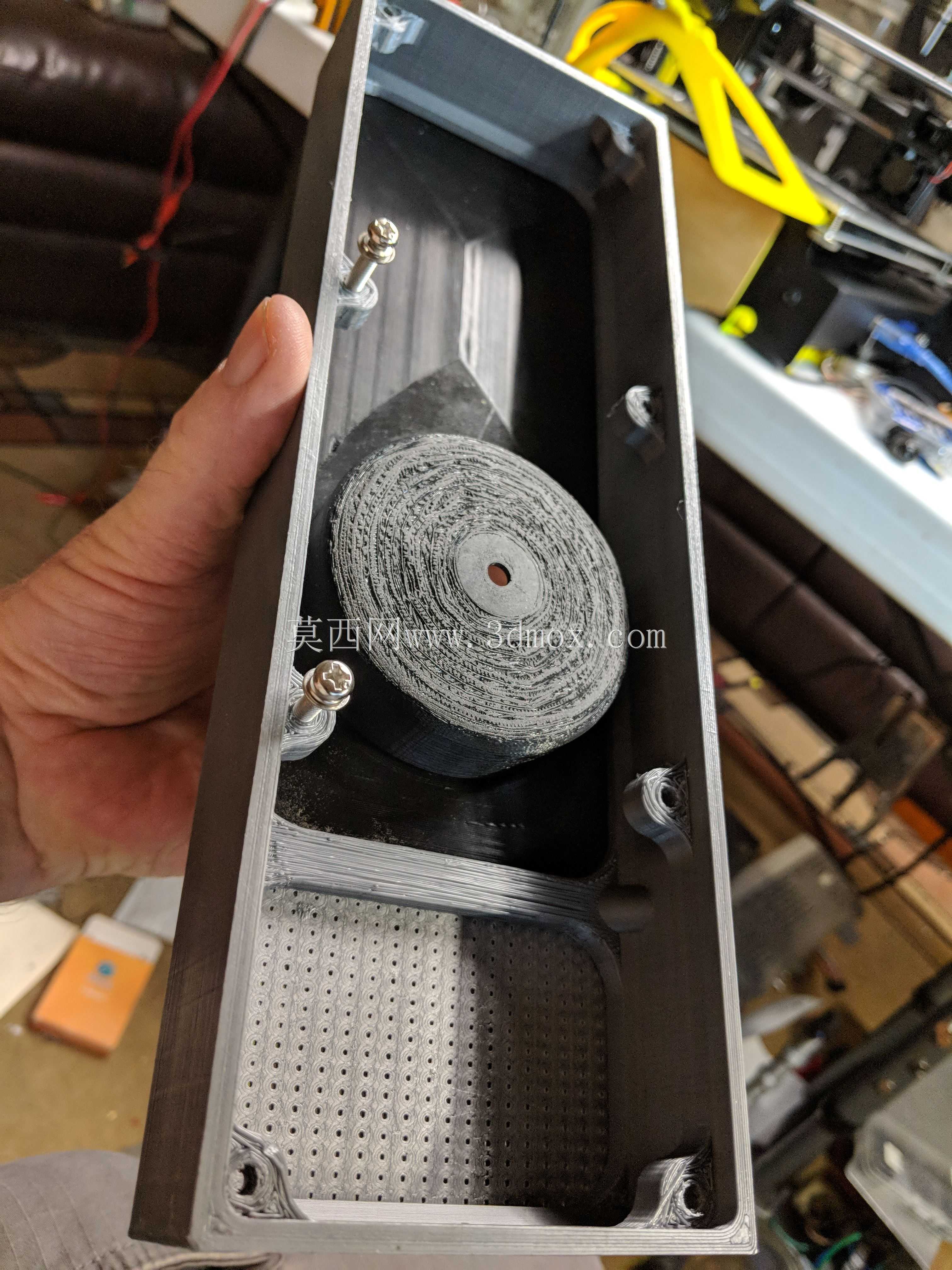

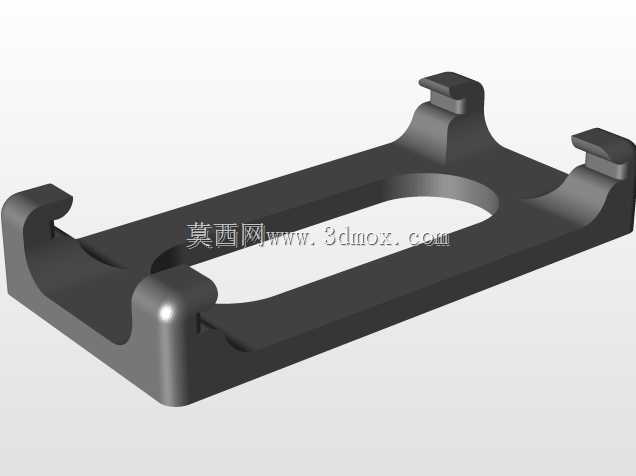

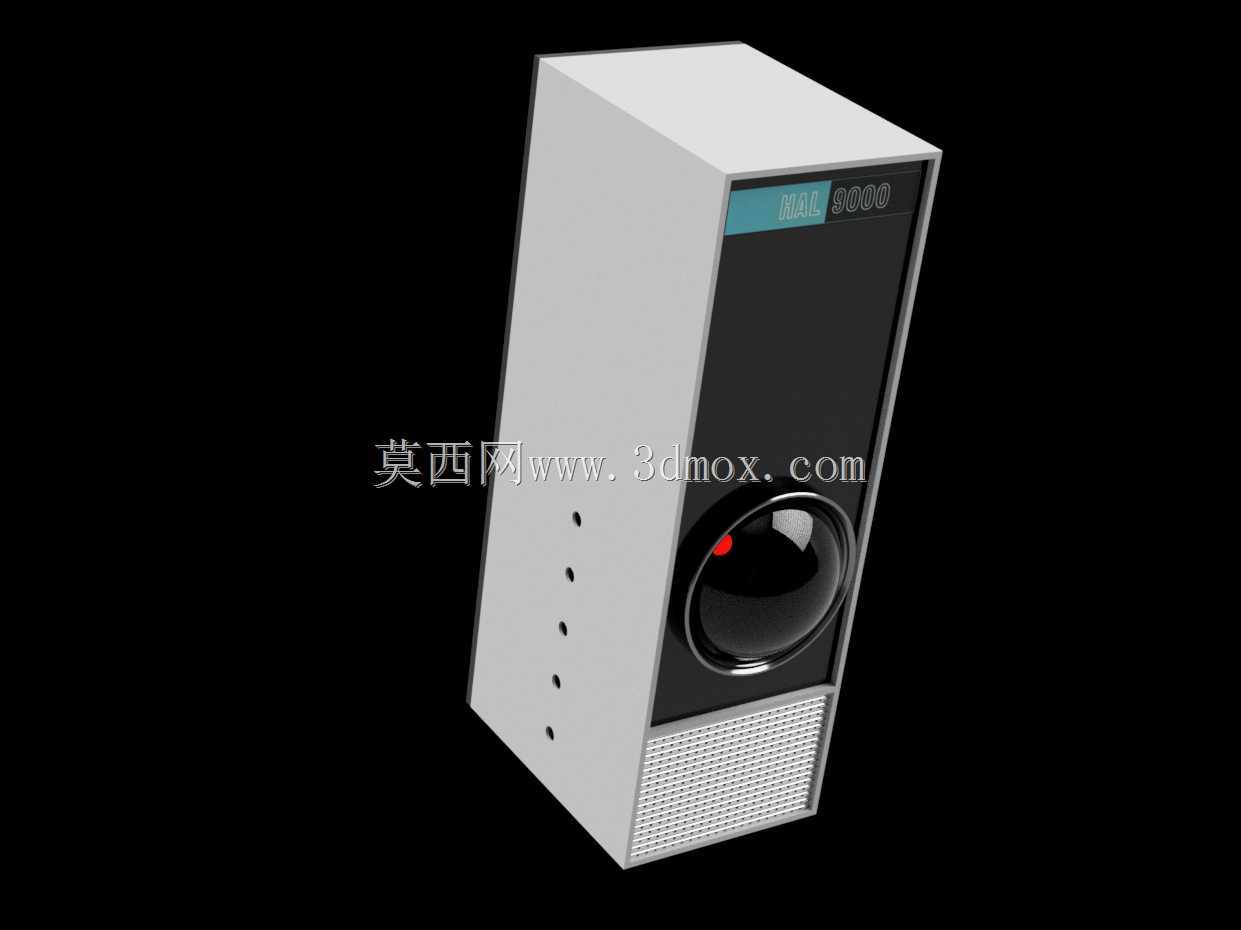

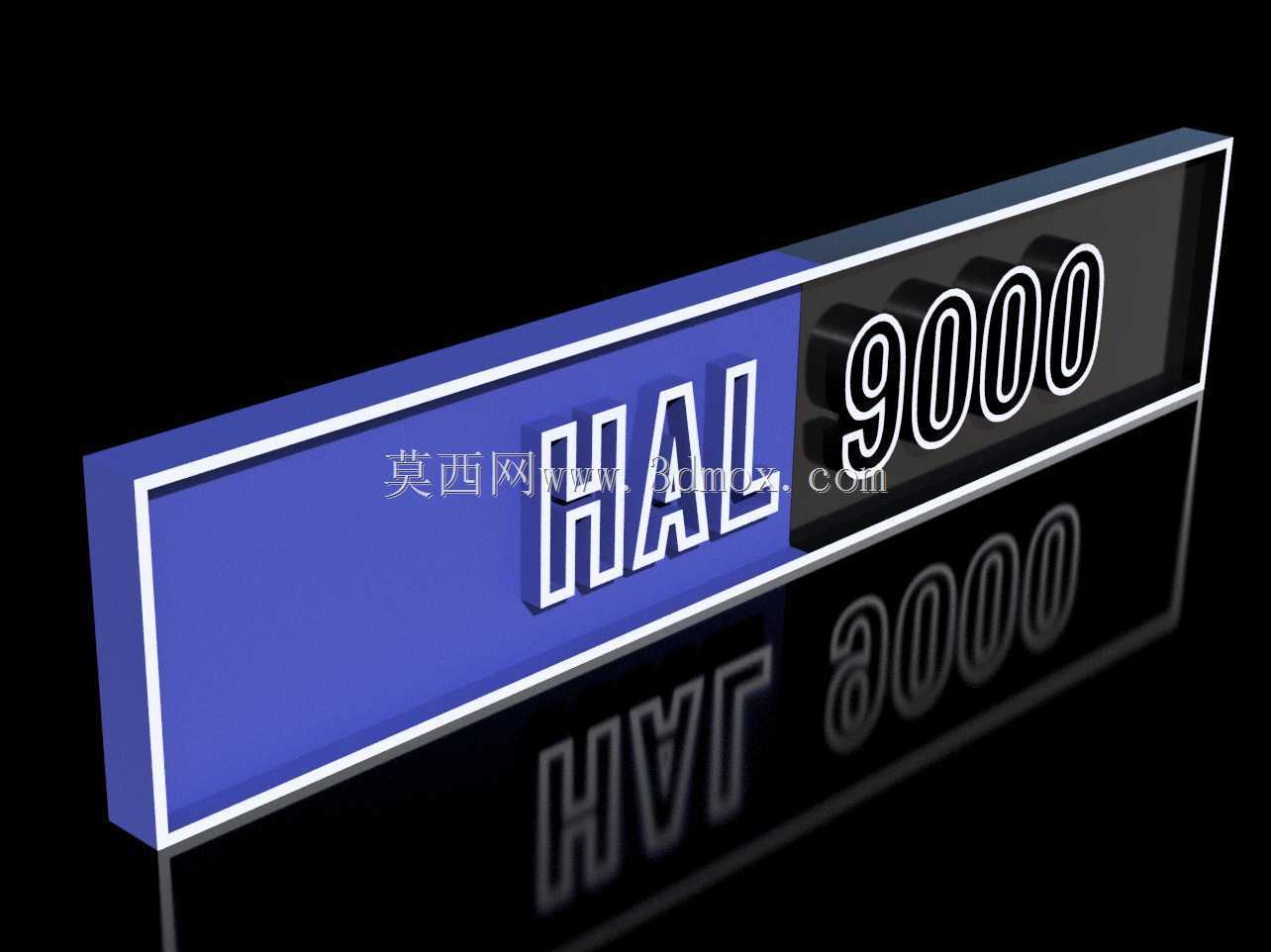

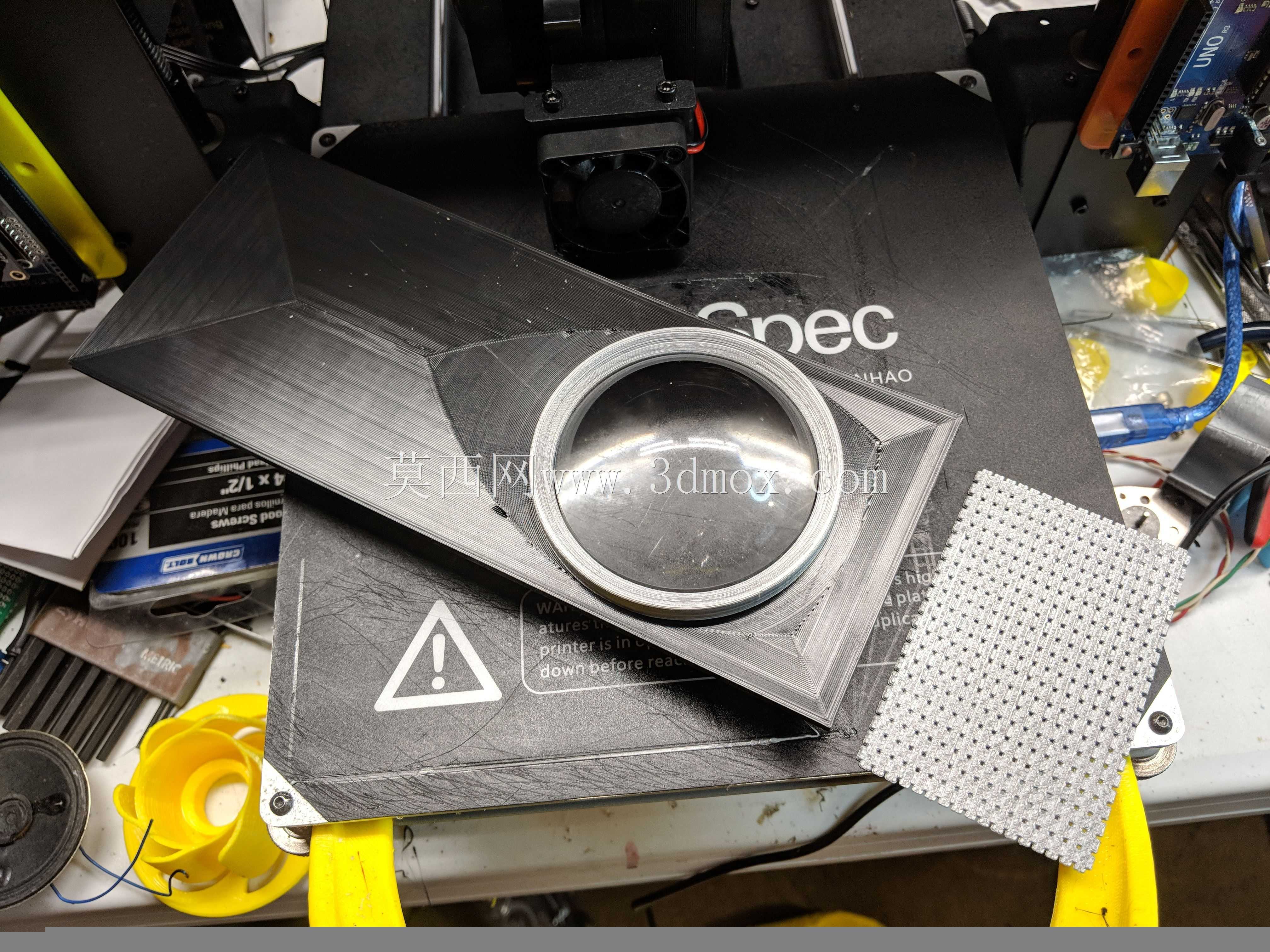

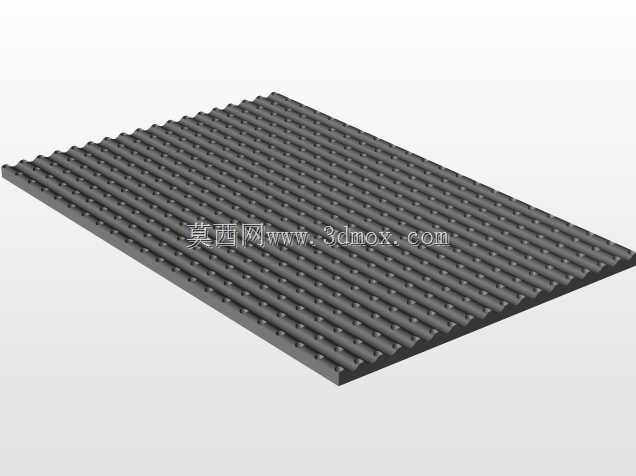

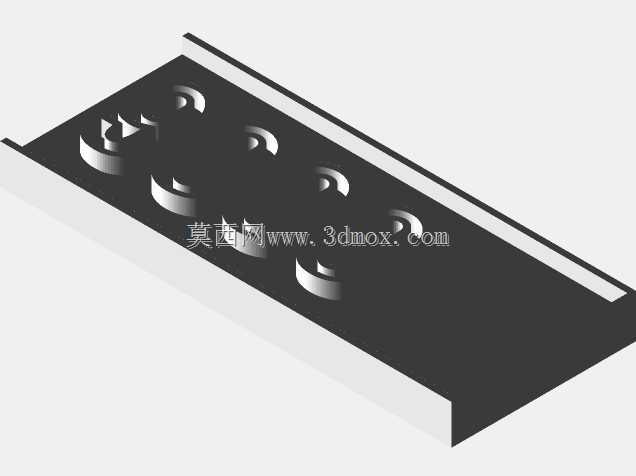

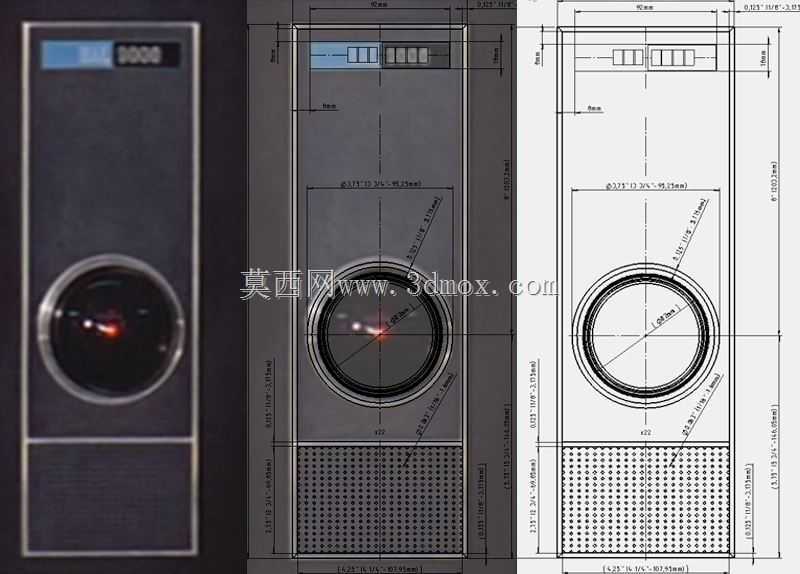

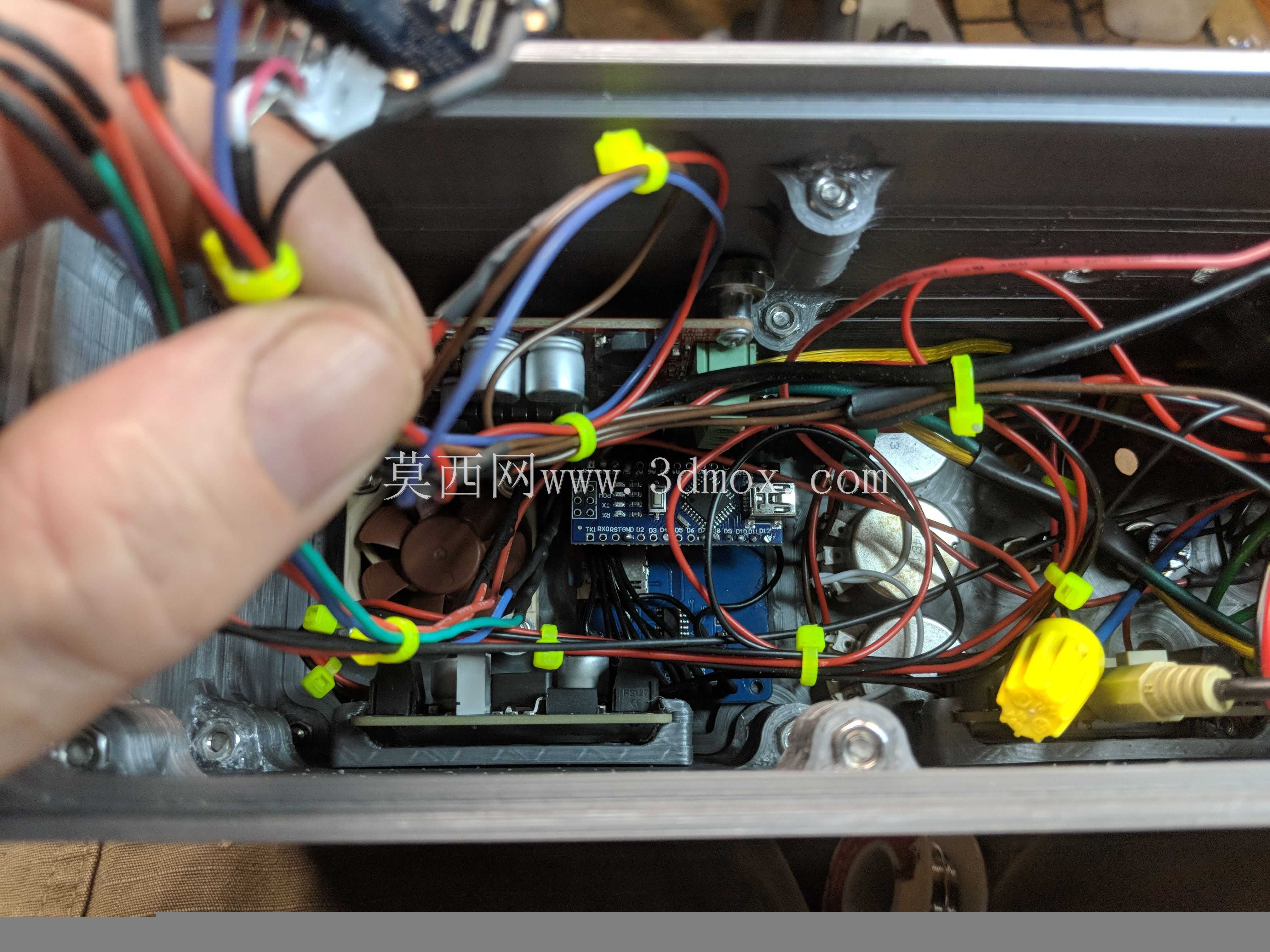

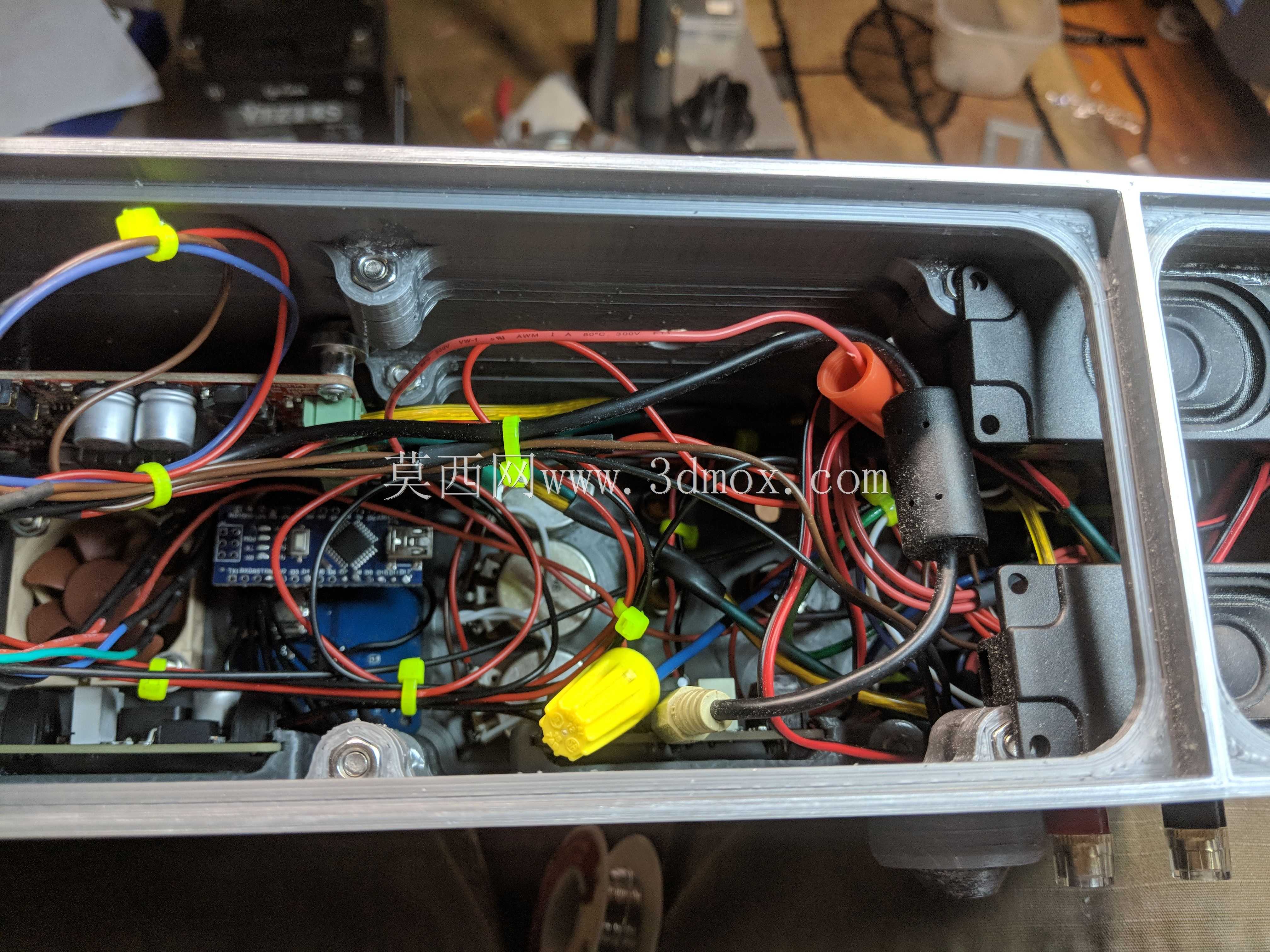

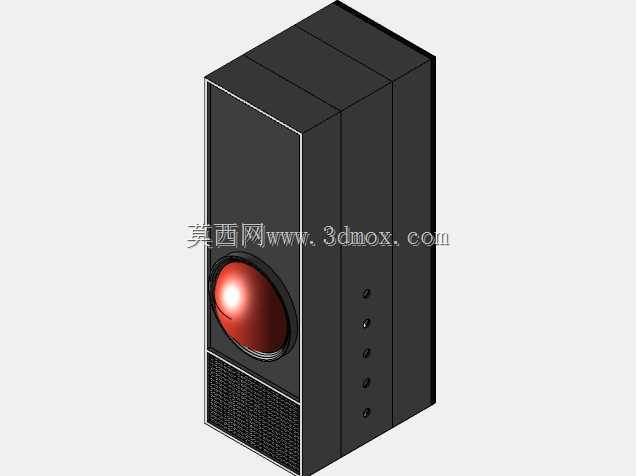

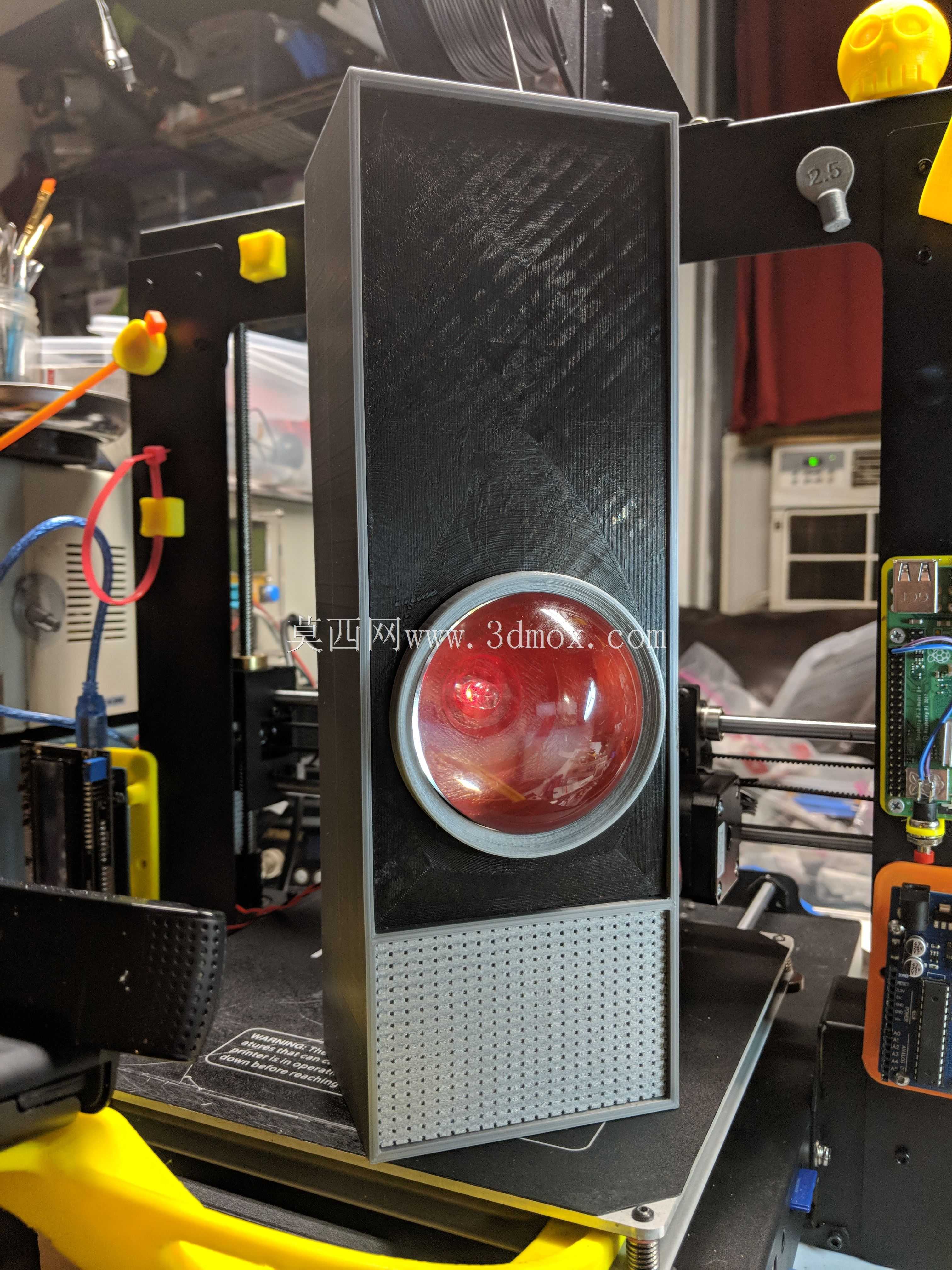

这是2001年HAL9000的Fusion 360设计：Amadeus Prokopiak绘制的太空颂歌。最终的设计是打印在80%的比例使用附加的stl文件，在库拉调整大小。eye是亚马逊提供的65毫米圆顶放大镜。一如既往地向戴夫致以诚挚的歉意。：）更新：我添加了版本2.stl文件，在封底有螺丝孔。我已经着手开始打印80%大小的项目（在库拉调整大小）。前脸现在将完全适合65毫米放大镜圆顶时，调整到80%。我已经调整大小的外壳和后盖到80.1%，以允许一点间隙与前面的部分，我打算胶到位。当零件组装好后，我会贴上照片。更新2：照片是用库拉字体调整大小，并按原尺寸的80%打印出来的。我还没能成功打印出外壳-我的打印机一直因为通信错误而失败（啊！）-但是我做的零件用少量的砂光就组装得很好了。印刷在这个尺寸，案件仍将容纳一个圆周率或Arduino兆。我可能会做一些设计上的修改，将Pi的端口从侧面带出来，并为扬声器设置添加一些mod。：）更新3：增加了第2版的扬声器盖。stl-它比v1有点厚。还重新设计了外壳，将其分为三个部分，可以使用4毫米的机器螺钉拧在一起，如图所示。中间部分是可选的，为添加的电子设备提供更多的空间，使这种设计成为许多电子项目的灵活平台。你可以通过添加更多的中间部分，使哈尔像你想要的那样深。我还设计了65毫米放大镜圆顶的背衬。我将添加新的背板，当我完成设计-它将有一个风扇安装孔，液晶显示器，开关，按钮和布线应变救济。我只把背板的v5作为一个例子——它不是为最新的外壳设计的。更新4：添加了新的后盖V6，它应该可以很好地与新的外壳配合使用。更新5：为HAL9000徽标添加了Illustrator插图，并为后盖上的160x128 lcd屏幕添加了位图。照片已添加的项目，因为它是目前组装（等待中段完成打印）。更新：删除旧版本，并添加了最终版本的像素
