模块化锥齿轮动力传输变速组件结构

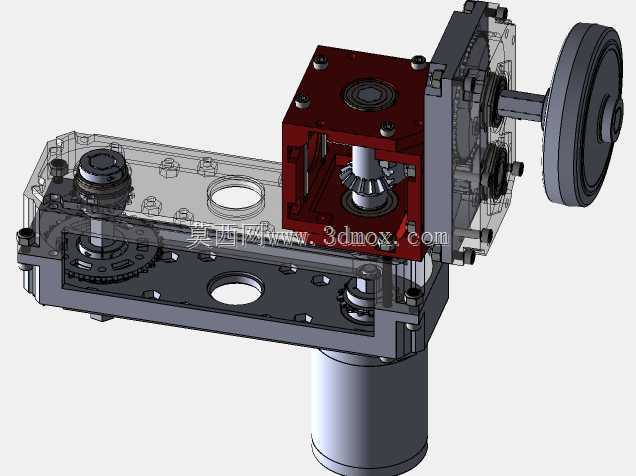

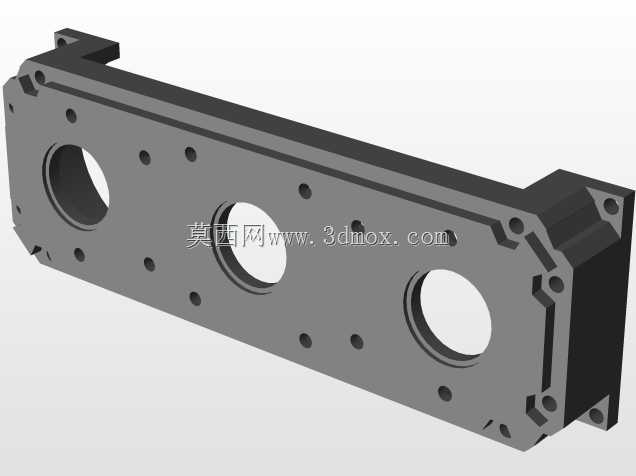

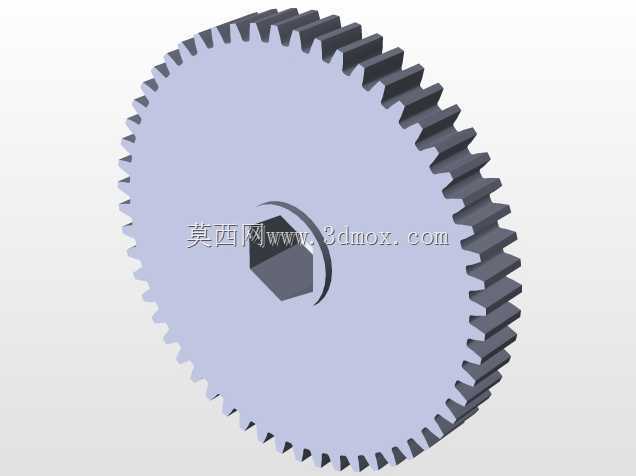

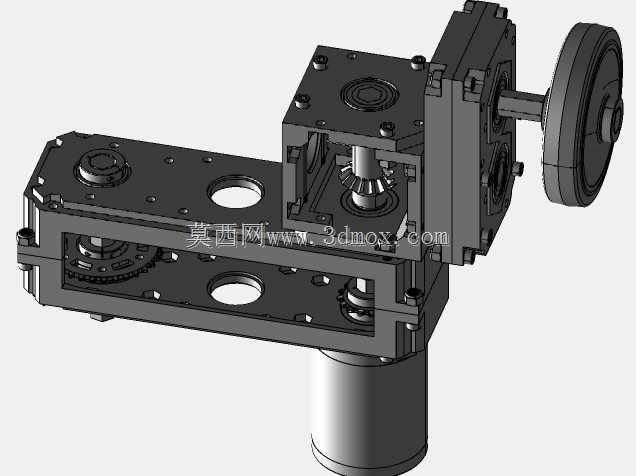

该模块化传动组件主要面向小型动力传输场景的定制化搭建需求，可广泛适配桌面级实验设备、小型自动化工装、教学演示机械、定制化小型输送装置等需要灵活调整传动比与动力输出方向的应用场景，能够为不同布局的动力链路提供可靠的扭矩传递与转向支撑，解决传统定制传动箱加工周期长、改造成本高、适配性差的痛点。组件核心采用锥齿轮组实现动力方向的90度转换，当前配置搭载2:1传动比的动力输出结构，输入端可适配常规立式驱动源的输出轴，通过底部的圆柱安装位实现与驱动源的同轴定位，侧方伸出的输出轴端可通过手轮实现手动调试，也可外接负载端完成动力输出，整套传动结构的齿轮啮合部位预留了充足的润滑空间，外部壳体采用半包围式结构，既能够对内部传动部件形成防护，避免加工碎屑、粉尘进入啮合区域造成齿轮磨损，也能通过透明视窗区域直观观察齿轮运行状态，方便日常调试与故障排查。设计思路上采用了高度模块化的拼接逻辑，所有连接部位均采用标准紧固件实现锁紧固定，基座面板预留了多组标准化安装孔位，可根据实际传动需求搭配不同齿数的齿轮、不同长度的连接轴、不同规格的套筒配件，实现超多种传动组合的快速搭建，无需对主体结构进行二次加工即可完成传动参数的调整。安装边界方面，组件整体采用卧式叠加布局，底部安装柱的直径与基座面板的孔位间距均遵循通用机械安装标准，可直接固定在常规厚度的设备安装平板上，侧方手轮的外伸长度、顶部安装座的凸起高度均做了干涉规避设计，在安装时不会与周边的线路、其他结构件产生位置冲突，各连接部位的螺栓均采用标准沉头设计，外表面无突兀凸起，既能够保证整体结构的紧凑性，也能避免运行过程中剐蹭操作人员或周边管线。整套组件的各零件配合公差经过合理匹配，齿轮啮合间隙控制在合理区间，既能够保证传动过程的顺畅无卡滞，也能有效降低运行过程中的噪音与振动，长期运行下的传动精度保持性较好，可满足中小负载下的连续动力传输需求。
