适配桌面级FDM打印机的千分表安装卡座

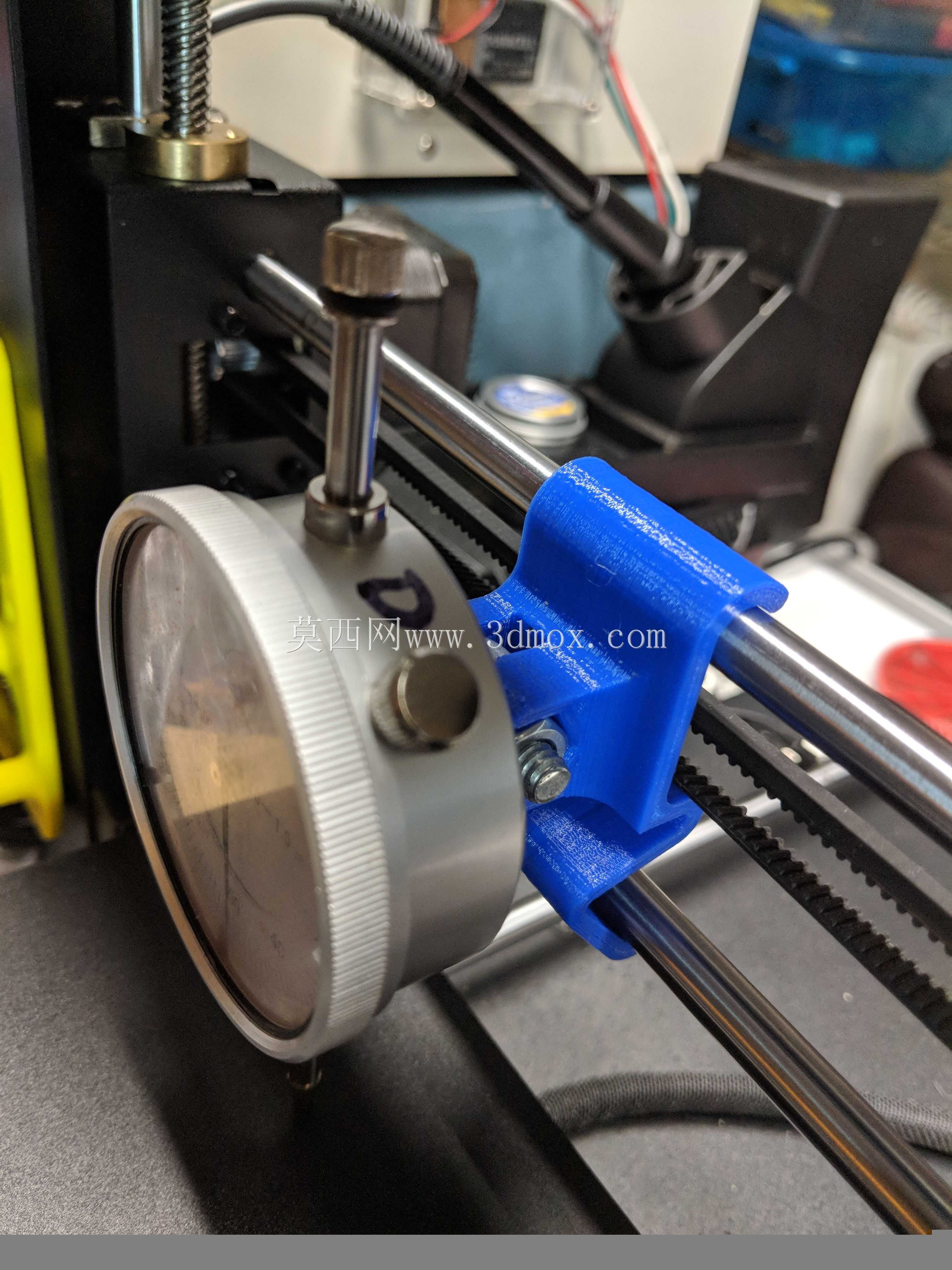

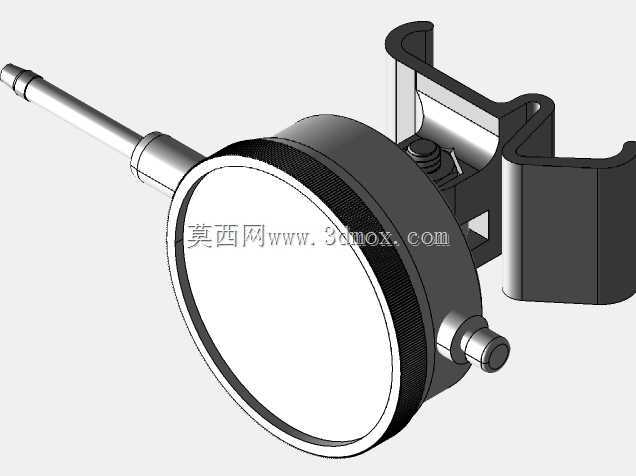

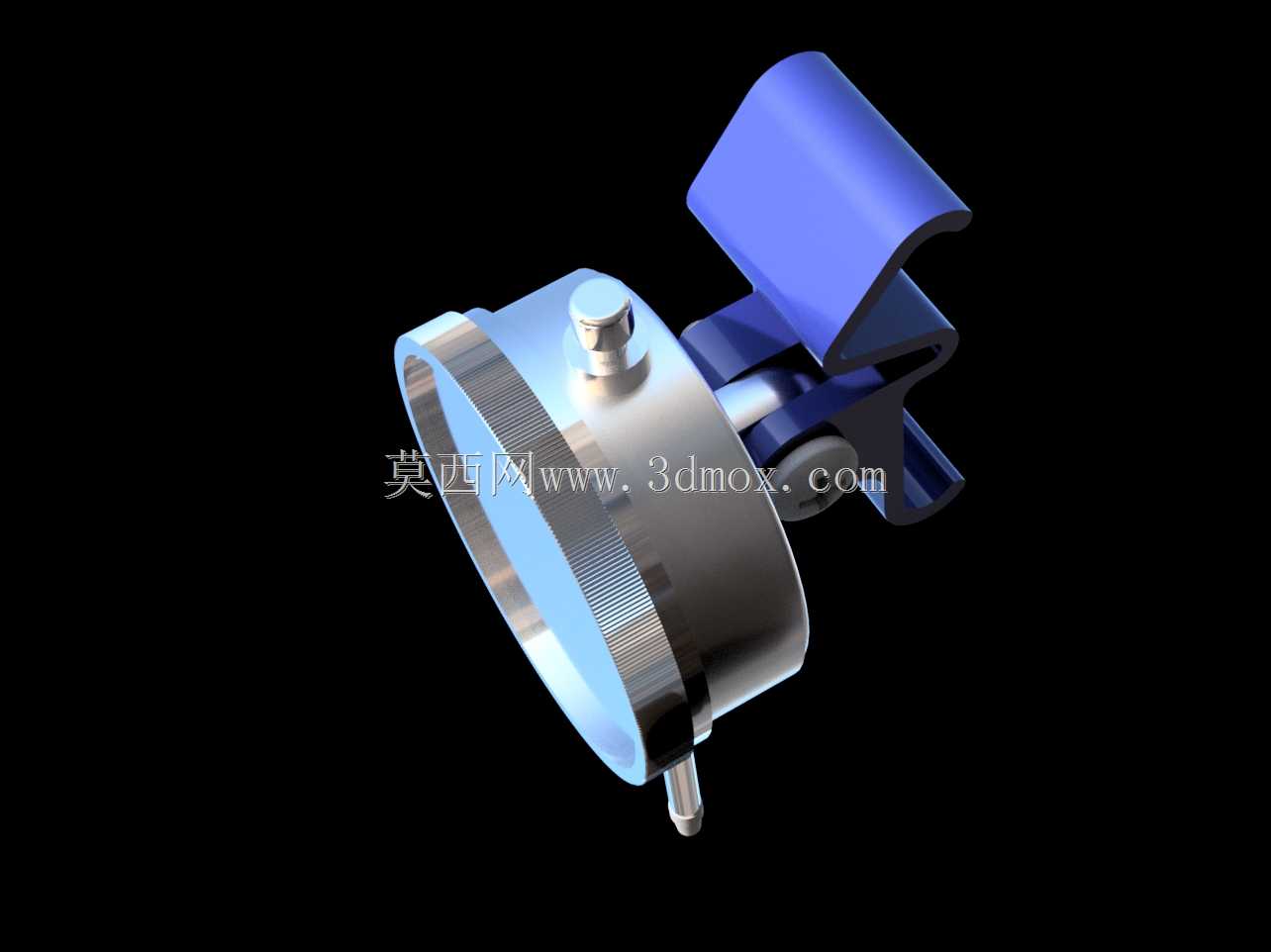

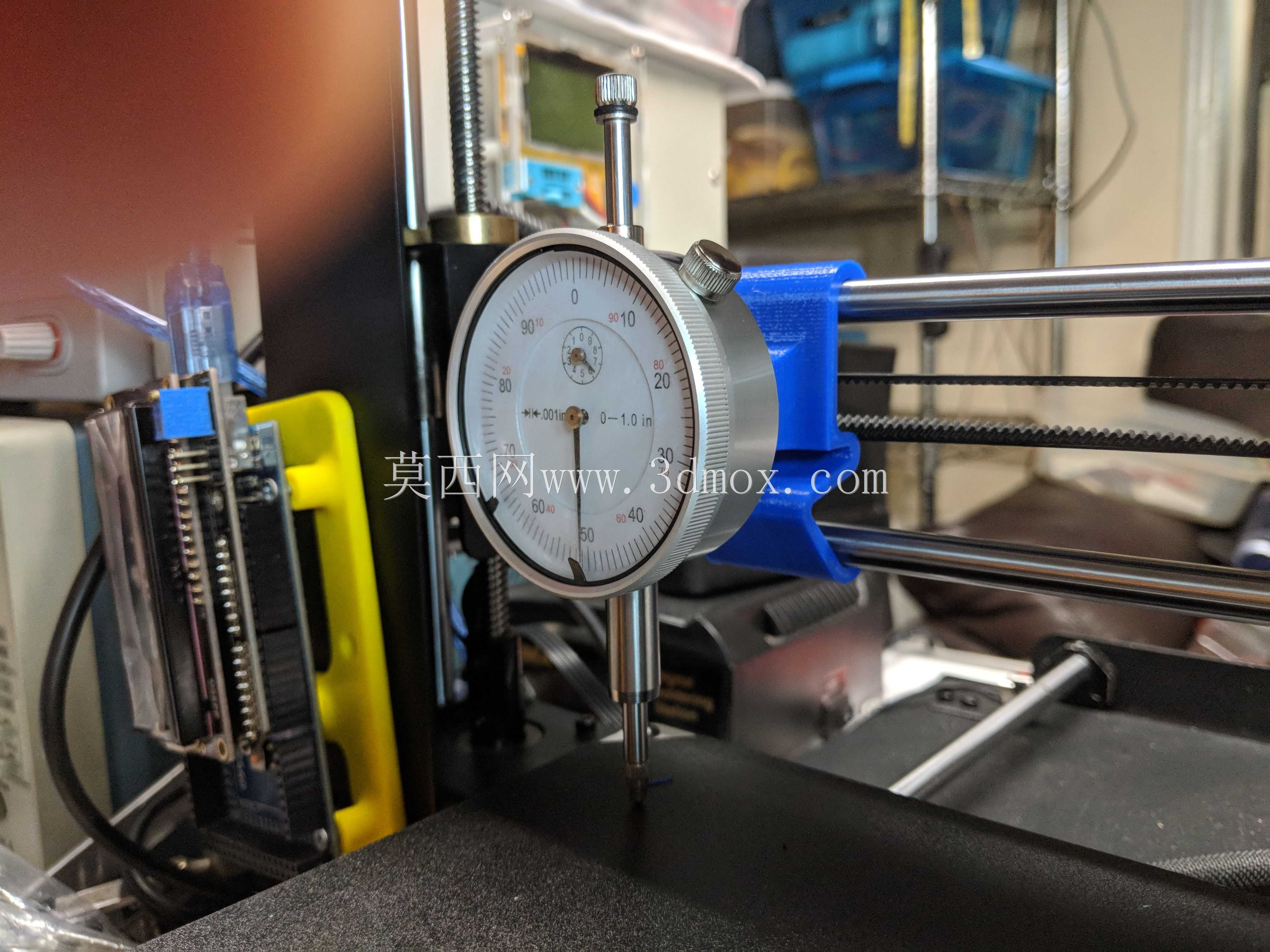

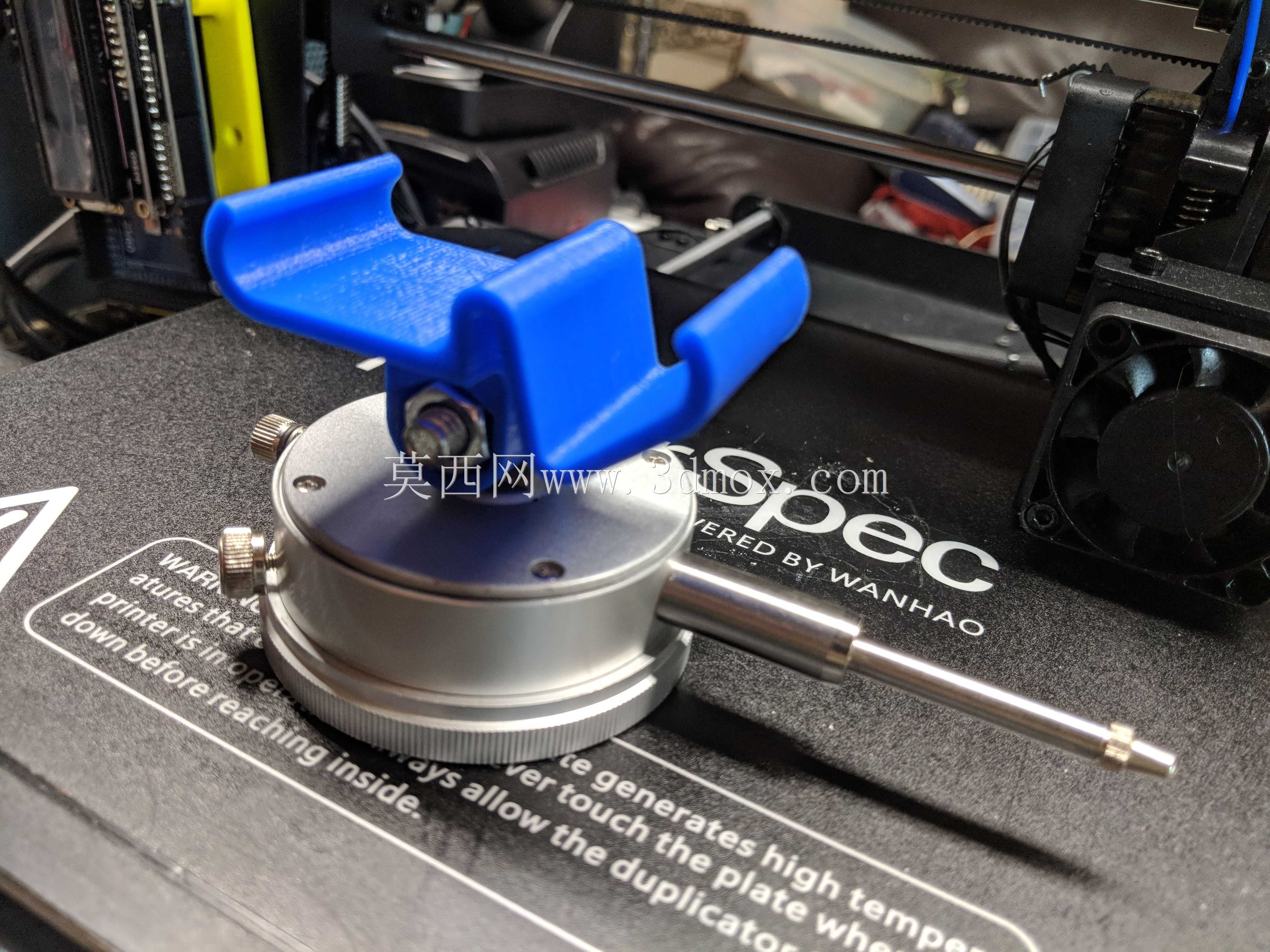

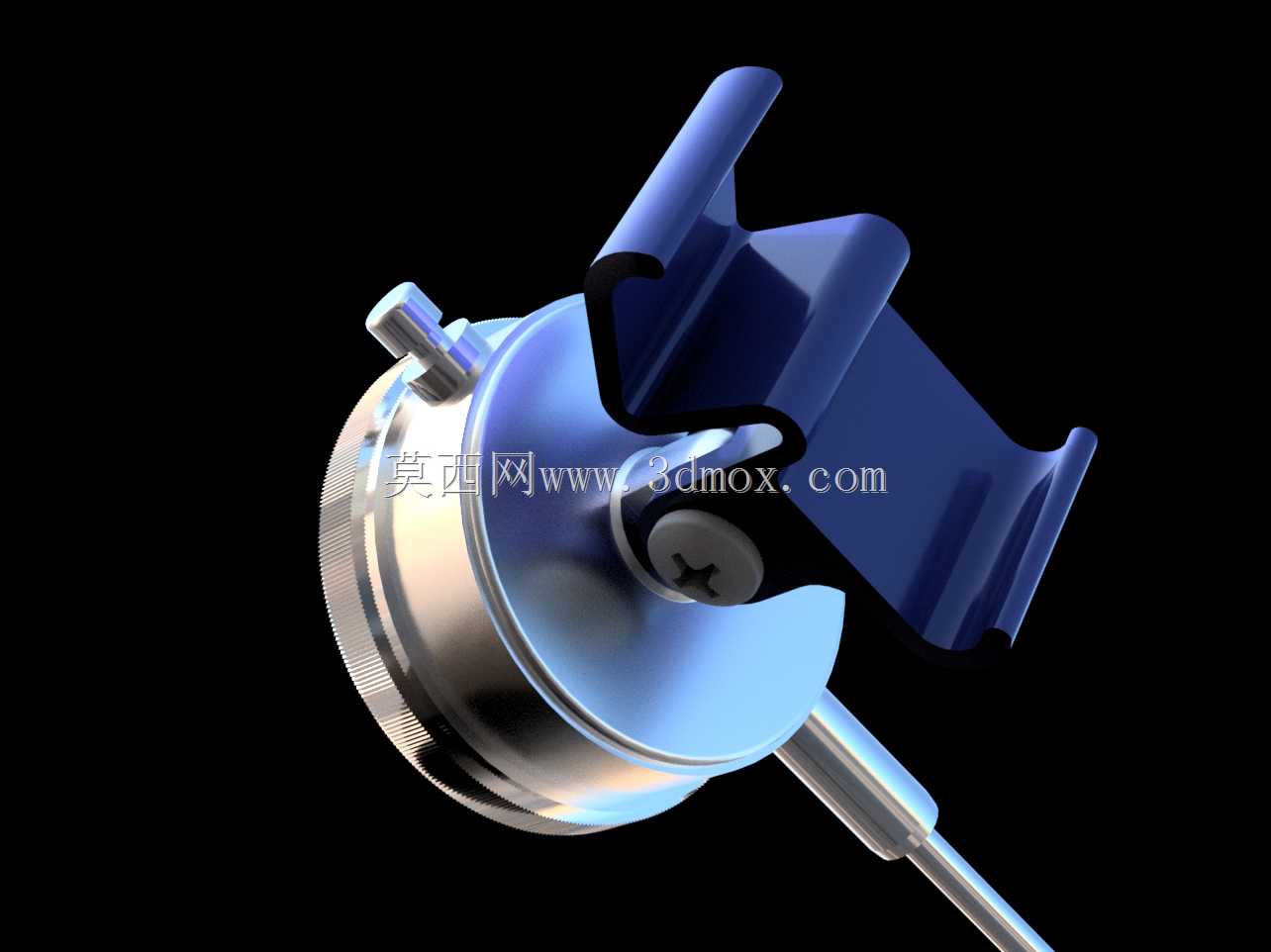

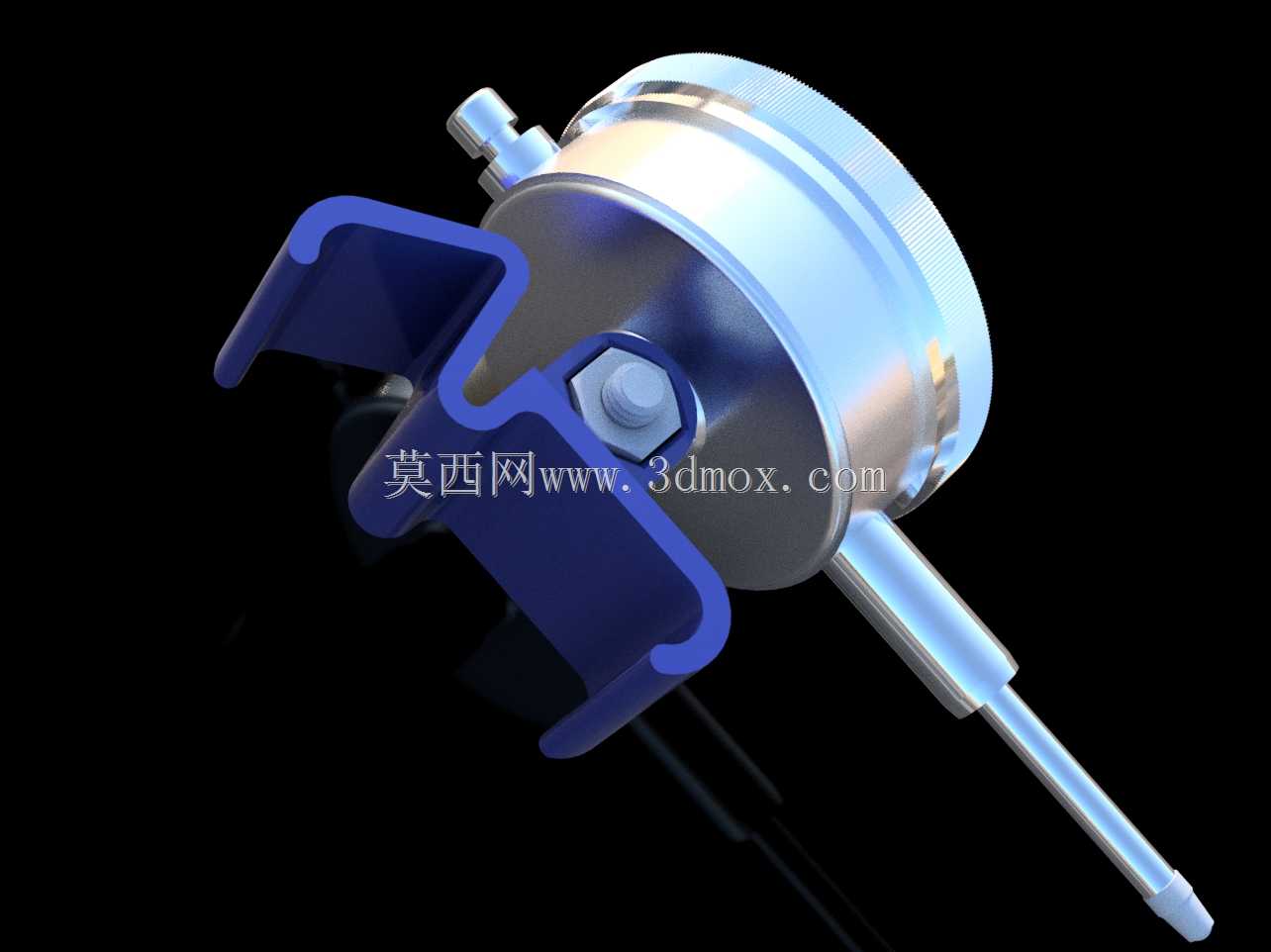

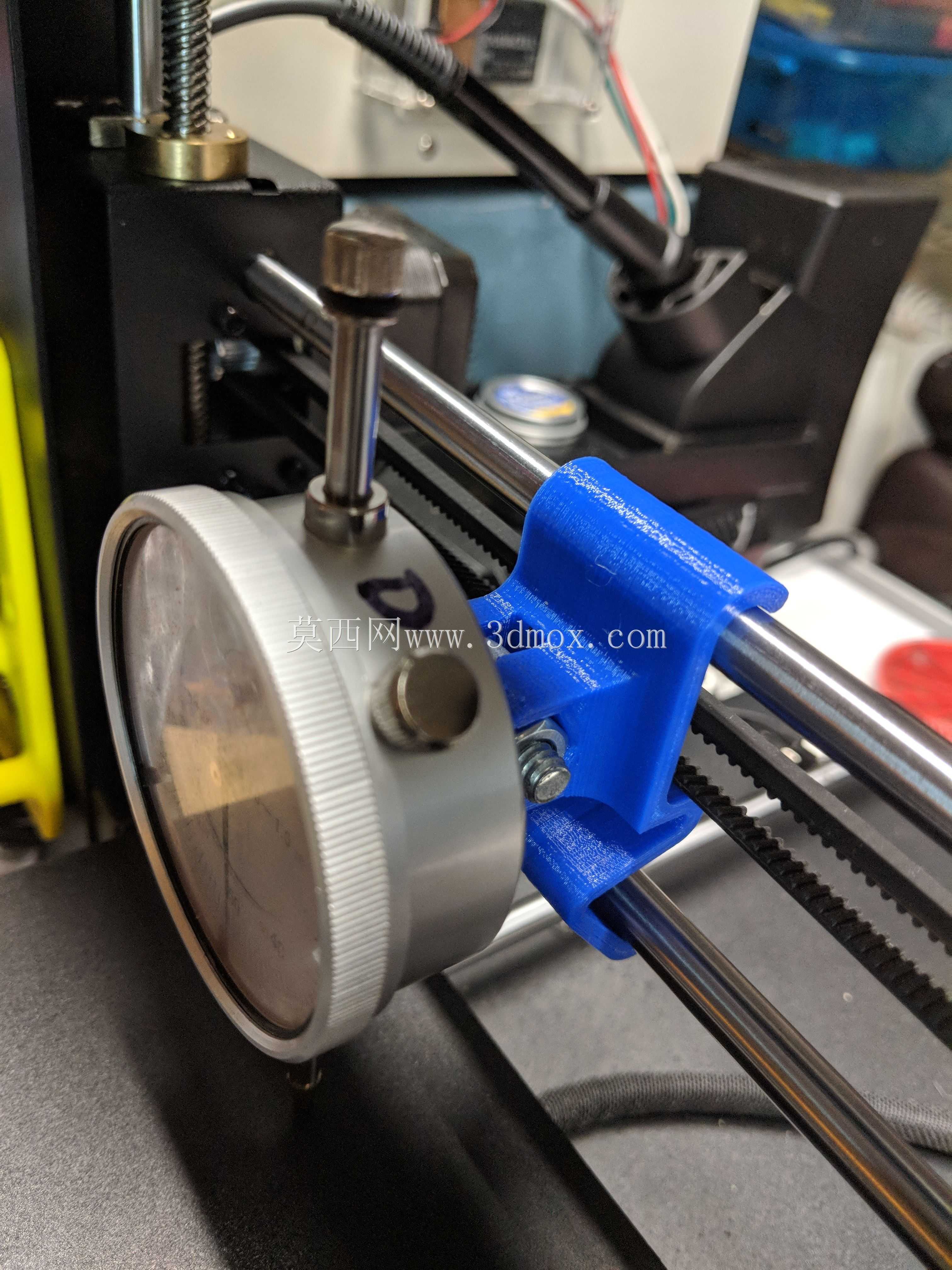

这款千分表卡座是专门针对桌面级FDM熔融沉积成型3D打印机的调平校准需求开发的配套安装构件，核心应用场景覆盖消费级桌面3D打印机的日常精度校准、打印平台平面度检测、Z轴步进精度校验等实操环节，解决了传统手持千分表校准过程中施力不均、读数偏移、定位偏差的常见痛点，能够帮助操作人员快速完成打印床的精度调校，大幅降低首层打印失败的概率，尤其适配采用i3架构的龙门式桌面3D打印机机型。从实际用途来看，该卡座可将标准量程的杠杆千分表牢固固定在打印机的X轴移动横杆上，随着打印头的往复移动完成全平台范围的精度数据采集，无需额外手持量具，也不需要在打印机上加工额外的安装孔位，不会对原有设备的结构造成任何破坏，拆装过程仅需数秒即可完成，可兼容不同直径规格的X轴光杆型材。在功能特性设计上，卡座采用双侧抱合式的卡爪结构，卡爪内侧做了适配圆杆的圆弧过渡处理，安装时依靠结构自身的弹性形变即可抱紧横杆，不会出现滑动、偏转的问题；千分表的安装位预留了标准的紧固件连接接口，可适配1/4-20规格或6mm直径的通用五金连接件，能够兼容市面上绝大多数常见型号的杠杆千分表、百分表，表体安装角度可根据实际读数需求自由调整，方便操作人员在不同站位下快速读取表盘数值。设计思路上，这款卡座优先考虑了桌面3D打印用户的实操痛点，整体结构做了最大化的轻量化处理，不会给X轴移动组件增加过多额外负载，避免因负载过大导致的步进电机失步、打印层纹偏移等问题；卡爪的开合角度做了冗余设计，可适配一定直径范围内的不同横杆，无需针对不同机型单独调整结构参数；所有棱角位置都做了圆角过渡处理，安装过程中不会划伤打印机的阳极氧化杆层，也不会割伤操作人员的手部。在安装边界与尺寸设计上，卡座整体宽度控制在合理区间，安装后不会与打印机的X轴限位开关、同步带轮、挤出机组件产生运动干涉，千分表安装后测头可垂直抵靠在打印平台表面，测头的伸缩行程完全覆盖千分表的有效量程范围，不会出现超程顶坏表体或者接触不到平台的问题；卡座的安装位置可沿X轴横杆自由滑动，配合Y轴平台的前后移动，即可完成整个打印平台所有点位的平面度数据采集，无需反复拆装调整卡座位置，能够帮助操作人员快速定位平台的凹陷、凸起点位，完成平台调平、Z轴偏移量校准等关键操作，有效提升打印成品的首层附着力与整体成型精度。
