颗粒进料式熔融沉积成型打印设备

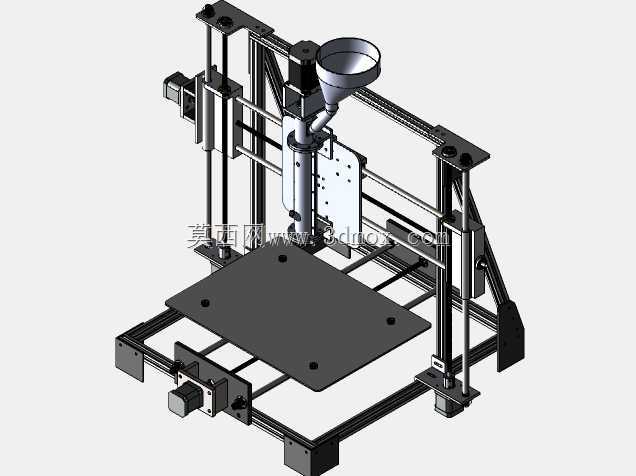

这款打印设备主要面向小批量定制加工、创客研发、教学实训场景，可直接使用通用塑料颗粒作为成型原料，无需预先加工成专用打印丝材，能大幅降低特殊改性塑料、回收塑料的3D打印应用门槛，适配实验室材料研发、小型工坊定制生产、职业院校机械实训等多种实际使用场景。设备核心功能是将颗粒原料送入挤出腔体完成熔融塑化，再通过精准的三轴运动控制，按照预设路径逐层堆叠完成实体零件制作，相比传统丝材进料的同类设备，省去了丝材拉制的中间环节，尤其适配小批量定制配色、添加特殊填料的改性塑料打印需求，可覆盖ABS、PLA、PETG等多种常见热塑性塑料的加工成型。设备整体采用铝型材搭建的矩形框架作为承载基础，X轴采用双光杆导向配合皮带传动实现挤出头的横向移动，Y轴负责成型平台的前后进给，Z轴通过丝杆传动带动挤出组件完成垂直方向的层间位移，各运动轴均预留了标准步进电机的安装位，可根据使用需求更换不同扭矩的驱动元件，框架底部预留了控制电路、电源模块的安装空间，整体安装边界紧凑，可放置在常规工作台面使用，无需额外配套大型安装基座。设计过程中优先考虑了颗粒进料的稳定性，顶部设置漏斗式进料仓，可容纳单次打印所需的颗粒原料，进料通道与挤出螺杆腔体直接连通，避免颗粒卡滞造成的断料问题；挤出头部分采用一体化加热块设计，可快速将塑料颗粒加热至熔融温度，配合散热结构避免进料段提前熔融造成的堵料故障；成型平台采用平板式结构，预留了加热模块的安装位置，可根据打印材料特性选配加热功能，减少大尺寸零件打印过程中的翘曲变形问题。整体结构采用模块化设计思路，各运动组件、挤出组件、进料组件均可独立拆装维护，框架连接处采用角件加固，提升长时间连续运行的结构稳定性，各运动轴的限位开关安装位均做了预留，可快速配套常规的运动控制系统，实现打印过程的自动回零、行程限位保护，设备的走线槽沿型材内侧布置，避免运动过程中线路拖拽造成的干涉故障。
