齿轮传动结构蒸汽引擎三维设计作品

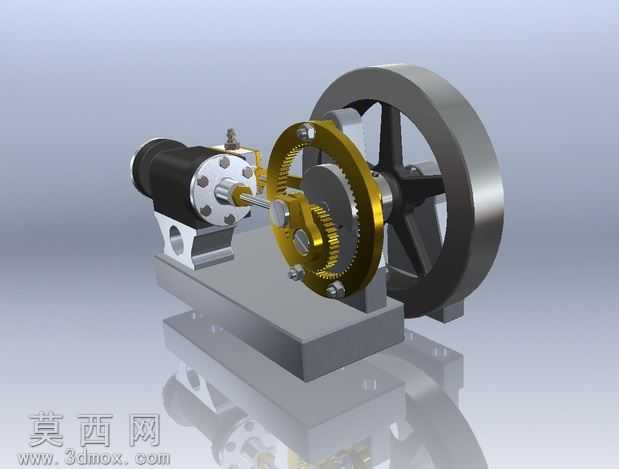

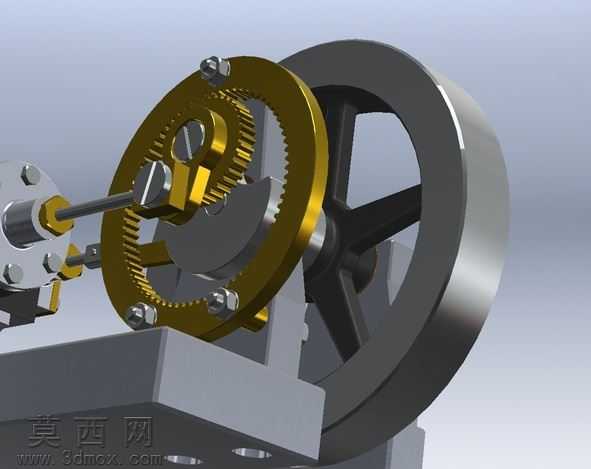

本作品为齿轮传动式蒸汽引擎的三维建模设计成果，建模阶段依托参数化建模逻辑完成全零件的精准构建，首先对蒸汽引擎的核心功能模块进行拆分，分别完成气缸组件、传动齿轮组、飞轮部件、安装基座的独立建模，确保每个零件的尺寸比例符合小型蒸汽引擎的真实传动逻辑。在齿轮组建模过程中，严格遵循渐开线齿轮的啮合参数设定，对主动齿轮、从动齿轮的齿形、模数、齿距进行参数化匹配，保证齿轮传动副的啮合间隙处于合理范围，避免出现传动干涉问题。气缸组件部分还原了蒸汽进出气腔、活塞连杆的配合结构，对气缸端盖的固定孔位、连杆与活塞的连接轴位做了精准的尺寸约束，确保活塞往复运动的行程与齿轮传动的转动行程形成匹配的动力转换关系。材质与渲染阶段，针对不同零件的功能属性匹配对应材质效果：气缸主体采用磨砂黑色金属材质模拟铸铁缸体质感，传动齿轮组采用亮面金色金属材质突出核心传动部件的视觉辨识度，飞轮采用深灰色哑光金属材质还原铸铁飞轮的厚重质感，安装基座采用银灰色磨砂金属材质模拟机加工金属底座的质感，同时添加了地面反射环境效果，让整体渲染画面更具真实工业质感。结构设计上，整体采用卧式布局，气缸组件布置于基座左侧，通过连杆连接中部的齿轮传动组，齿轮组同轴连接右侧的大尺寸飞轮，利用飞轮的转动惯量储存动力，保证引擎运转的平稳性，基座采用双层台阶式结构，既为各部件提供稳定的安装支撑，也预留了合理的装配间隙，方便拆解观察内部传动结构。设计思路围绕可直观展示蒸汽动力转换原理展开，通过外露的齿轮传动结构清晰呈现活塞往复运动转换为旋转运动的全过程，各零件间的装配关系完全符合机械装配规范，既可以作为机械原理教学的演示模型，也可用于小型动力机械的结构参考，建模过程中对所有活动部件添加了合理的运动约束，可直接用于运动仿真模拟，直观演示蒸汽引擎的完整运转流程。
