五缸星型径向航空发动机结构模型

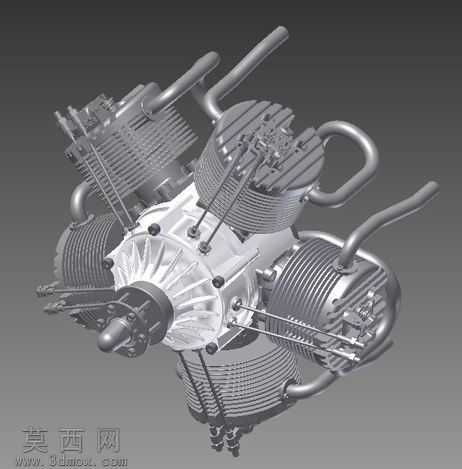

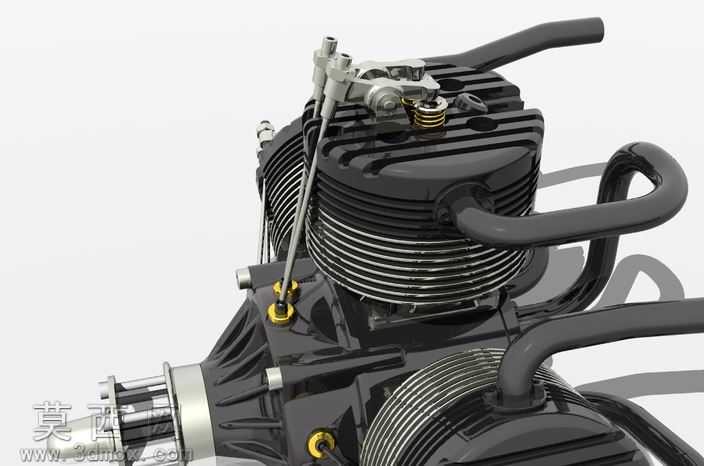

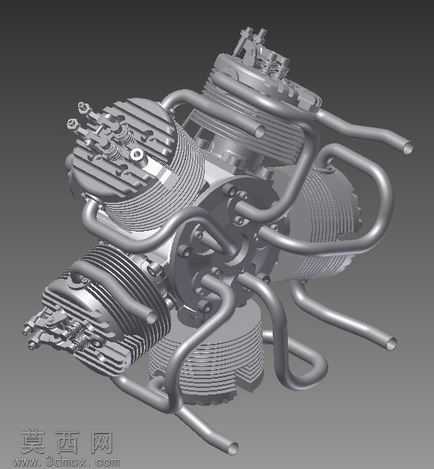

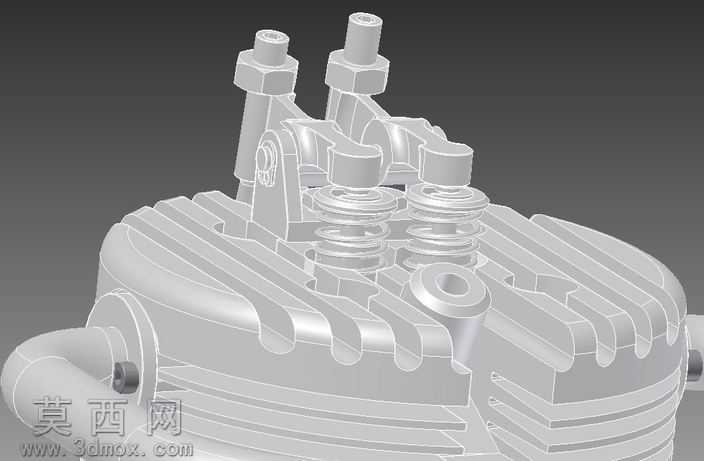

本模型为五缸径向排布的星型动力装置三维建模成果，整体采用中心曲轴箱为核心的辐射式布局设计，五个气缸沿中心壳体周向均匀呈星型分布，完全还原了经典径向动力装置的结构特征。建模过程中严格遵循真实星型引擎的尺寸比例与装配逻辑，首先完成中心曲轴传动腔体的主体建模，对壳体表面的散热鳍片、安装定位孔、管路接口做了精细化的特征还原，每一处散热鳍片的间距、厚度都参考真实小型航空引擎的参数设置，保证结构还原度。针对五个独立气缸单元，建模时统一做了参数化设计，气缸外壁的环形散热结构采用阵列特征快速生成同时保证精度，气缸顶部的气门组件、点火接口、排气弯管都做了独立建模，每根排气弯管的弯曲弧度、走向都贴合真实径向引擎的管路布局，还原了排气系统从气缸引出后向外延伸的形态。中心传动部分还原了曲轴输出端的连接结构、前端的整流壳体造型，对壳体上的螺栓紧固点位做了完整的阵列排布，还原了真实装配的紧固件布局。材质渲染阶段，为曲轴箱主体赋予了哑光银白金属材质，模拟铸铝壳体的磨砂质感，气缸散热鳍片部分赋予了稍深的金属灰材质，区分不同部件的材质差异，排气管道采用带有轻微氧化质感的金属材质，螺栓等紧固件采用亮面镀铬金属材质，通过材质差异清晰区分不同功能部件。模型完整还原了径向引擎的装配层级，各部件之间的配合间隙、连接关系都符合机械设计规范，既可以用于RC模型动力系统的结构参考，也可作为动力机械结构教学的演示载体，清晰展示星型多缸引擎的气缸排布、传动逻辑、管路布局特征，帮助理解径向动力装置相比直列、V型引擎的结构优势与工作原理。
