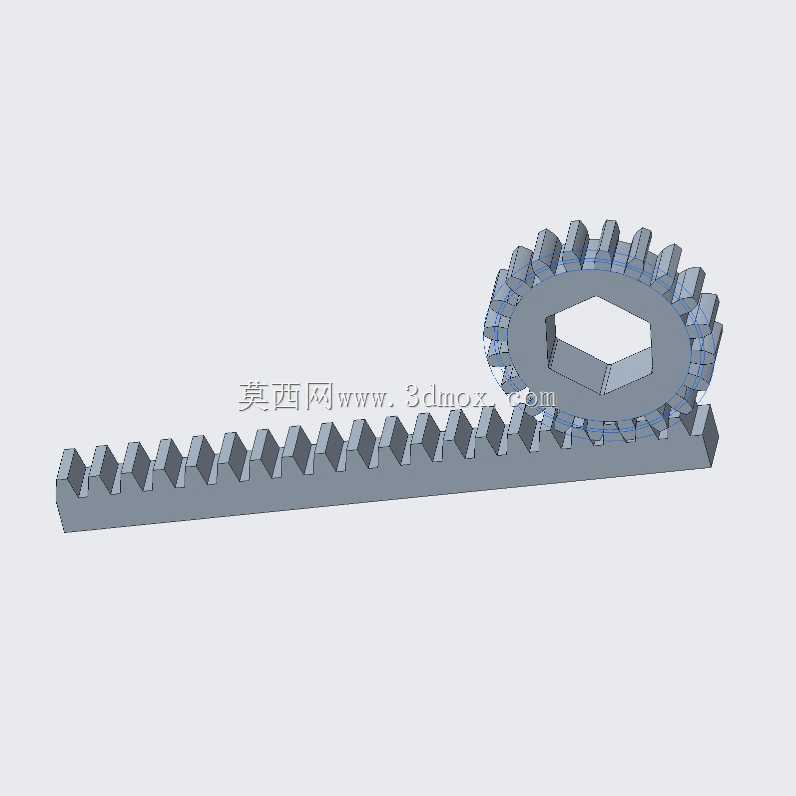

可参数调节的齿轮齿条啮合传动结构

这套齿轮齿条啮合结构，是面向直线往复传动场景开发的参数化设计方案，广泛适配工业自动化生产线的物料平移工位、数控机床的进给轴传动、小型升降设备的直线驱动、智能仓储的堆垛机行走机构等场景，能够将齿轮的回转运动平稳转化为齿条的直线往复运动，也可反向将齿条的直线输入转化为齿轮的扭矩输出，是机械传动领域应用极广的基础运动转换结构。

在功能特性上，这套结构支持全参数自定义调整，设计时预留了径节、齿数、压力角、齿宽四个核心参数的调节入口，使用者只需修改对应参数，就能在装配环境中自动重新生成匹配的齿轮与齿条模型，无需从零开始绘制齿形，大幅缩短传动部件的设计周期。齿形采用标准渐开线轮廓设计，啮合过程中重合度稳定，传动时的背隙可通过参数微调控制，既可以满足高速轻载场景的低噪音传动需求，也能适配低速重载场景的大扭矩传递要求，齿轮中心预留的异形安装孔，可直接与对应规格的传动轴配合，无需额外设计键槽转接结构，降低了装配复杂度。

设计思路上，这套结构优先考虑了啮合精度与安装适配性，齿条采用标准直齿排布，齿距与齿轮齿距完全匹配，初始装配位置设置为标准啮合中心距，避免了齿顶干涉与根切问题。在安装边界上，齿条的长度可根据实际行程需求延伸调整，齿轮的外径随齿数与径节参数联动变化，安装时只需保证齿轮轴线与齿条长度方向的垂直度、齿轮分度圆与齿条分度线的相切位置，即可实现顺畅传动，无需复杂的调试校准。齿宽参数的调整可直接改变结构的承载能力，齿宽越大，单齿啮合的接触面积越大，可传递的扭矩上限越高，使用者可根据实际负载工况灵活调整，适配从轻载检测设备到重载搬运设备的不同传动需求。

整套结构的齿形经过啮合仿真验证，运动过程中无卡滞、无冲击，传动效率稳定在百分之九十七以上，既可以作为独立传动部件直接集成到设备中，也可以作为基础模块拓展到多齿轮并联传动、齿轮齿条倍速机构等复杂传动方案中，为机械设计人员提供了灵活高效的传动结构设计基础。
