参数化渐开线正齿轮啮合传动副

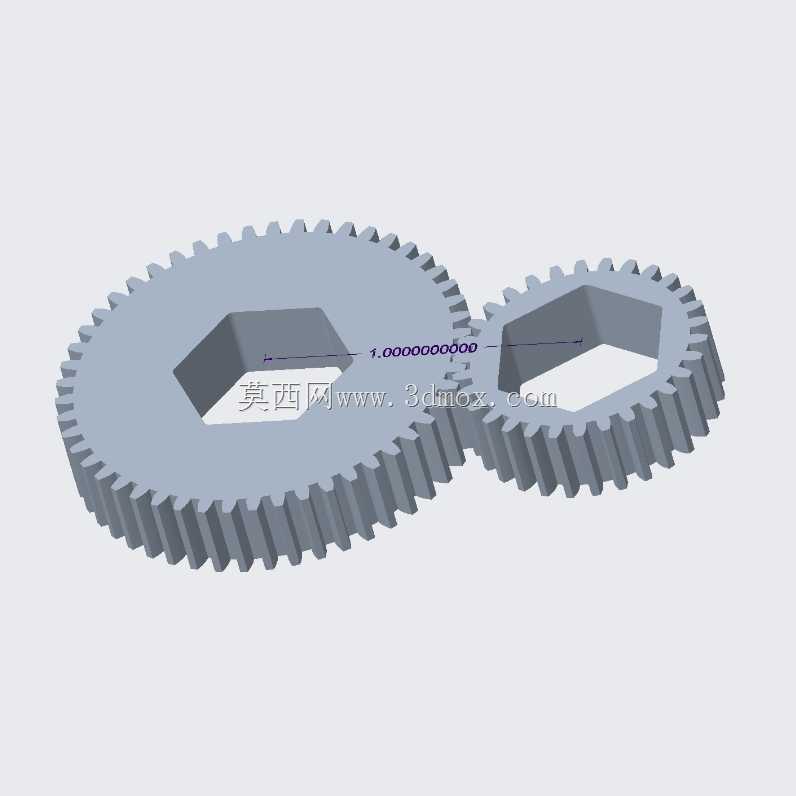

　　这组齿轮副面向常见的平行轴外啮合传动场景，核心用途是在两根轴线保持固定中心距的轴系之间传递旋转运动和扭矩。渐开线直齿圆柱齿轮是机械传动中最基础、使用量最大的一类零件，广泛出现在小型减速装置、设备进给机构、包装机械传动箱、工装夹具驱动端以及教学演示机构中。模型把两个齿轮作为一对啮合组件来处理，而不是孤立绘制单个轮齿，这样更贴近工程设计中真正需要校核的对象：两轴之间的位置关系、齿廓进入啮合和退出啮合的状态，以及安装后是否存在顶隙不足或侧隙异常。

　　从结构形式看，两件齿轮均采用直齿圆柱齿轮外形，齿向沿轴向平直分布，适合平行轴传动。齿轮中心没有采用常规圆孔加键槽的表达方式，而是设置成多边形轴孔，这种处理常见于需要与异形轴、锁紧轴或简化演示轴配合的场合，能够直接限制齿轮相对轴的转动，减少单独键连接带来的建模和装配复杂度。轮体部分保留了较明确的齿宽和轮毂厚度，齿顶圆、齿根圆和分度圆之间的过渡关系清晰，齿根处保留圆角过渡，避免在视觉和结构表达上形成尖锐缺口。

　　参数化是这套齿轮副最有价值的设计思路。齿轮设计并不是确定一个固定外形就结束，实际项目中齿数、模数、压力角、齿宽、径向节距以及中心距都会随速比、空间边界和承载要求变化。通过参数驱动，设计者可以调整主动轮和从动轮的齿数，改变传动比；也可以调整齿宽以反映不同啮合接触长度；压力角变化会影响齿廓形状、作用力方向和轮齿根部强度。渐开线齿廓依据参数重新生成，能够保证在合理范围内齿形与节圆关系一致，而不是靠手动拉伸齿形导致啮合关系失真。

　　在装配逻辑上，该组件重点表达两齿轮分度圆相切的状态。外啮合正齿轮传动时，两轴中心距理论上等于两轮节圆半径之和；当采用标准齿轮且无变位时，节圆与分度圆重合，中心距即可按两轮分度圆半径相加确定。模型中两齿轮相邻布置，轮齿之间呈现交错嵌入的啮合姿态，用于检查齿顶是否干涉、齿侧是否留有合理间隙、两轮端面是否齐平。对于结构工程师而言，中心距不是单纯的尺寸数字，它会影响箱体孔系加工、轴承位置、轴的跨度以及传动噪声。若中心距偏大，齿侧间隙增加，换向时容易产生冲击；若中心距偏小，齿廓可能卡滞，运转阻力和磨损都会上升。

　　安装边界方面，使用这类齿轮副时需要先确定两根轴的平行度。直齿轮对轴线平行度较敏感，若两轴在水平面或垂直面内偏斜，齿宽方向上的接触会集中到端部，造成局部载荷增大。齿轮端面应与定位轴肩或挡圈保持明确关系，轴向窜动量需要受控，否则啮合宽度会逐渐偏移。多边形轴孔在装配时要关注配合方向和轴向固定，若仅靠孔形传递扭矩，还应通过台阶、挡圈或压紧件限制齿轮沿轴滑动。齿轮外圆与周围箱体、护罩或其他运动件之间应保留径向安全间隙，齿顶圆外侧不宜紧贴壁面，以便容纳润滑脂、加工误差和热膨胀。

　　从实际选型角度看，小齿数齿轮受根切和齿根强度限制更明显，设计时不能只追求外形紧凑；大齿数齿轮外形尺寸更大，虽然单齿受力相对缓和，但会增加中心距和箱体占用空间。齿宽增加可以提高承载能力，但过宽会提高对轴平行度和加工精度的要求。压力角增大通常有利于齿根强度，但径向力也会增大，轴承负载随之变化。参数化模型的意义就在于把这些相互制约的关系集中到一个可再生的组件中，使设计者在调整齿数和齿形后，能够快速观察啮合区域、轴孔位置和外轮廓边界，再把确定后的参数带入详细设计。

　　三维表达上，两轮以实体方式呈现，轮齿沿圆周均匀阵列，齿面连续，齿顶和齿根层次分明，适合用于机构干涉检查、传动方案展示、装配关系说明以及齿轮基础设计验证。使用时应注意，齿轮再生后需要重新检查啮合姿态，尤其是齿数变化较大或压力角调整后，应确认齿廓、节圆和中心距同步更新。该组件并不替代完整的强度校核和工程图制造，但它把齿轮副设计中最直观、最容易出错的空间啮合关系提前暴露出来，为后续轴系布置、轴承选型、箱体开孔和润滑结构设计提供了可靠的三维基础。
