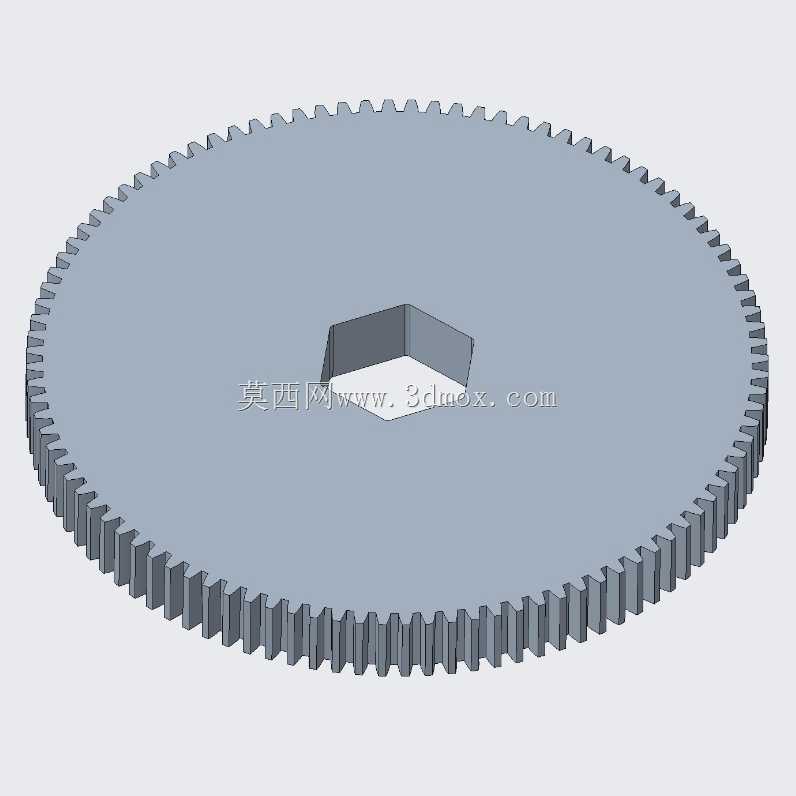

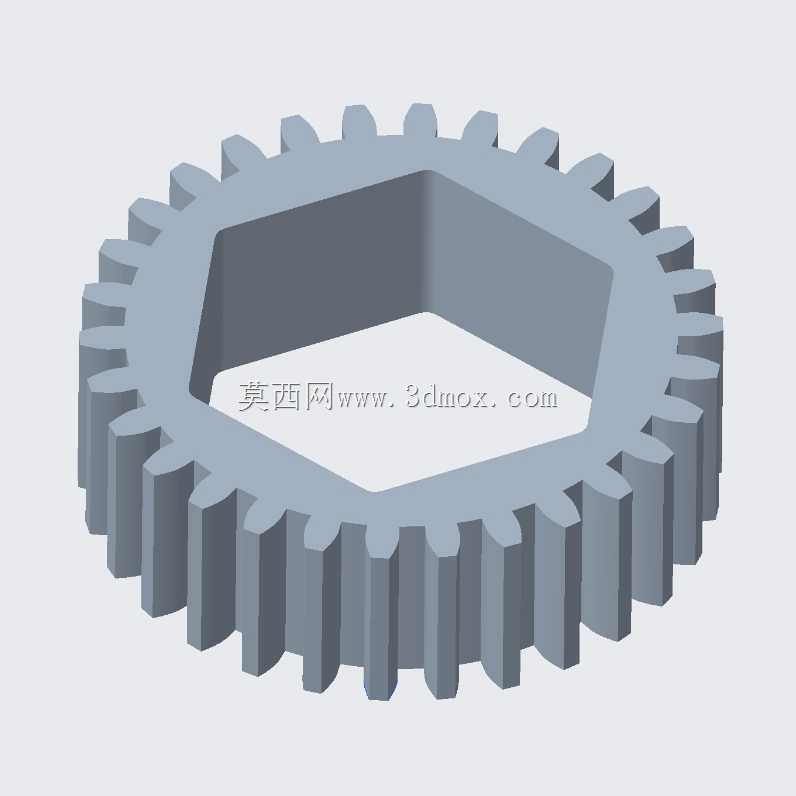

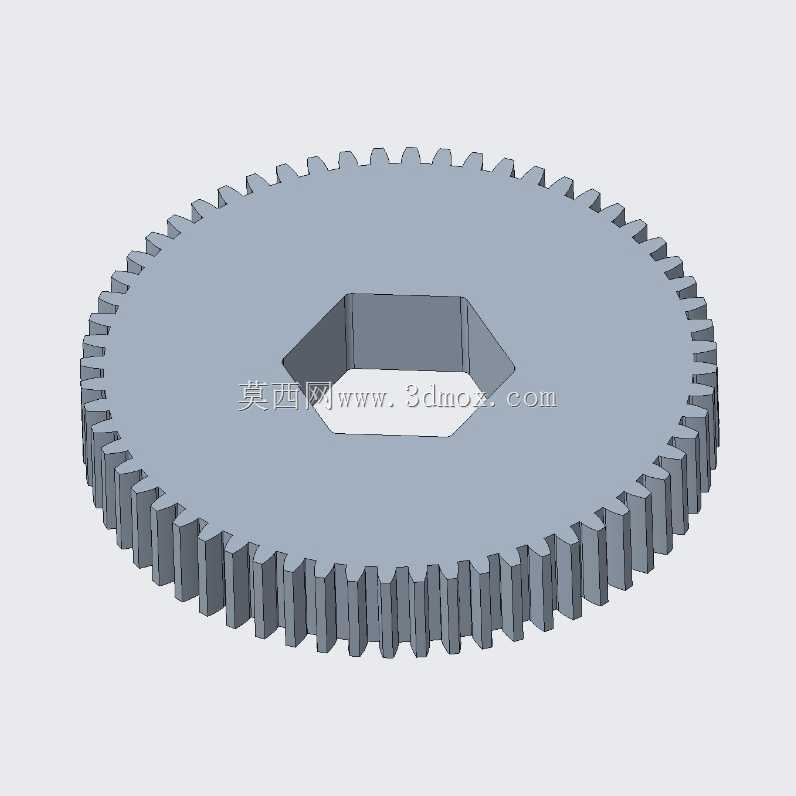

参数化可调渐开线直齿传动轮结构

在中小功率传动配套的动力转换场景中，这类直齿结构常作为发电模组的核心传动连接件，适配低速大扭矩的动力输入工况，比如小型水力发电、手摇应急发电、分布式风力发电的前端传动环节，负责将输入轴的旋转扭矩稳定传递给发电转子，保证转速匹配发电模组的额定工作区间。设计阶段优先考虑参数化迭代的便利性，将径节、齿数、压力角、齿厚这些核心啮合参数设置为可变量，不用每次调整传动比都重新绘制齿廓，能大幅缩短不同功率等级发电模组的传动件开发周期，尤其适合小批量定制化的发电设备研发场景，不用反复校核齿形的渐开线成型精度，参数调整后即可生成符合啮合要求的齿形。齿部采用标准渐开线直齿廓，压力角选用通用传动常用的20度值，啮合过程中无轴向力，支撑端只用配置深沟球轴承即可承受径向载荷，能简化支撑结构的设计复杂度，降低整体传动模组的装配难度。中心的安装位初始设置为1/2六角孔，这种型面的扭矩传递效率高，靠型面贴合传递扭矩，不用额外加工键槽，也不会出现键连接的间隙回程问题，适配六角轴的快速装配需求，如果遇到不同的输出轴型面，也可以通过嵌入拉伸草图的方式修改中心安装孔的轮廓，不用重构整个齿坯的特征树，修改后齿部参数不会出现关联失效的问题。齿坯的轮缘厚度、辐板结构都随齿宽参数联动调整，保证不同齿宽下的结构刚度满足传动扭矩要求，不会出现齿根应力集中导致的断齿问题，齿根处做了标准的圆角过渡，避免热处理环节出现应力开裂。实际选型时，可根据输入扭矩、目标传动比调整齿数和径节，匹配不同转速的发电转子需求，安装时要保证齿面的啮合侧隙在合理区间，避免过紧导致的运转卡滞，也不会因侧隙过大出现传动冲击，中心六角孔与轴的配合选用过渡配合，既保证装配便利性，也能避免运转过程中出现连接松动。这类参数化结构的优势在于，面对不同客户的定制化发电功率需求，不用从零开始建模，只需要调整对应参数即可生成符合啮合要求的齿轮件，能快速输出加工所需的三维模型，对接后续的数控加工或者3D打印打样环节，尤其适合非标发电设备的快速开发场景，减少重复建模的工作量，也能避免手动绘制齿廓容易出现的型线误差，保证齿形的啮合精度，降低运转过程中的噪音和磨损。
