碳纤维山地车前三角

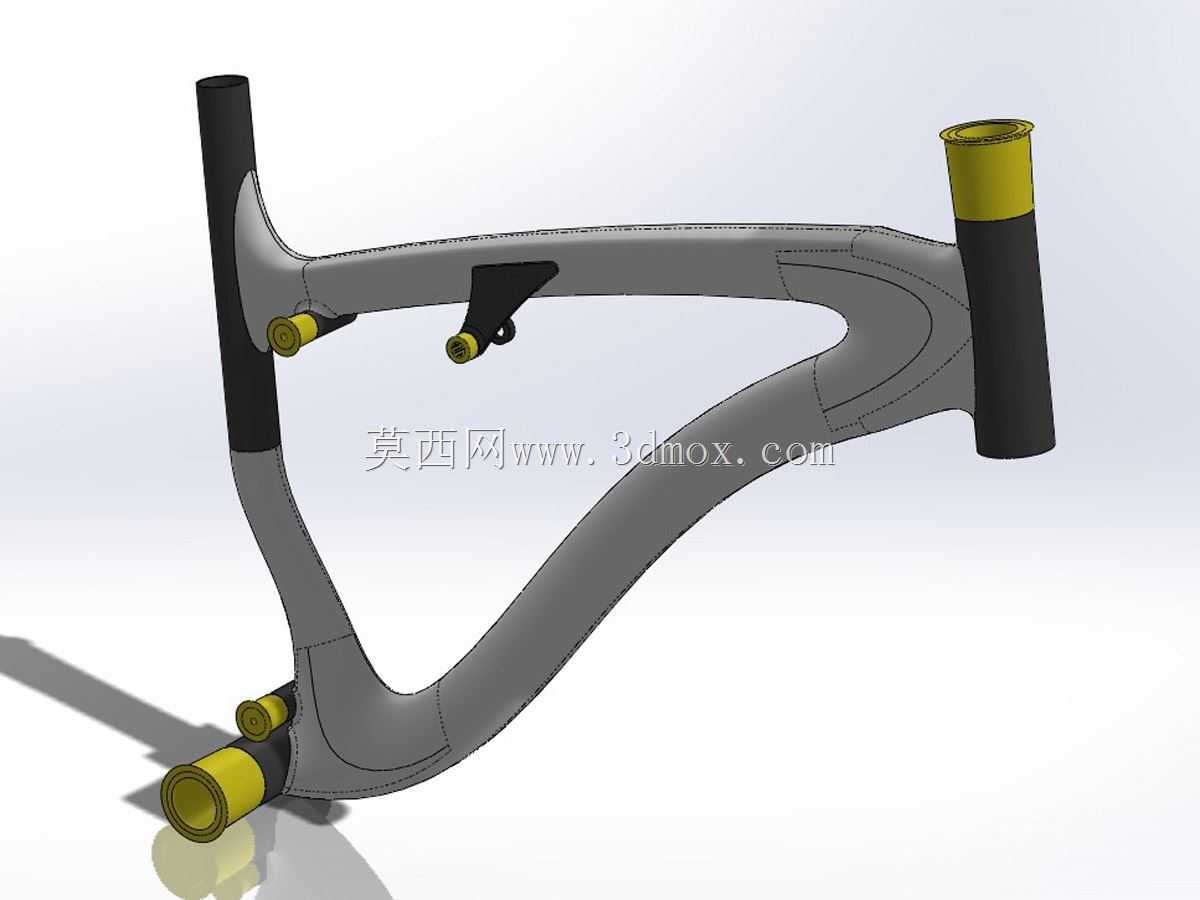

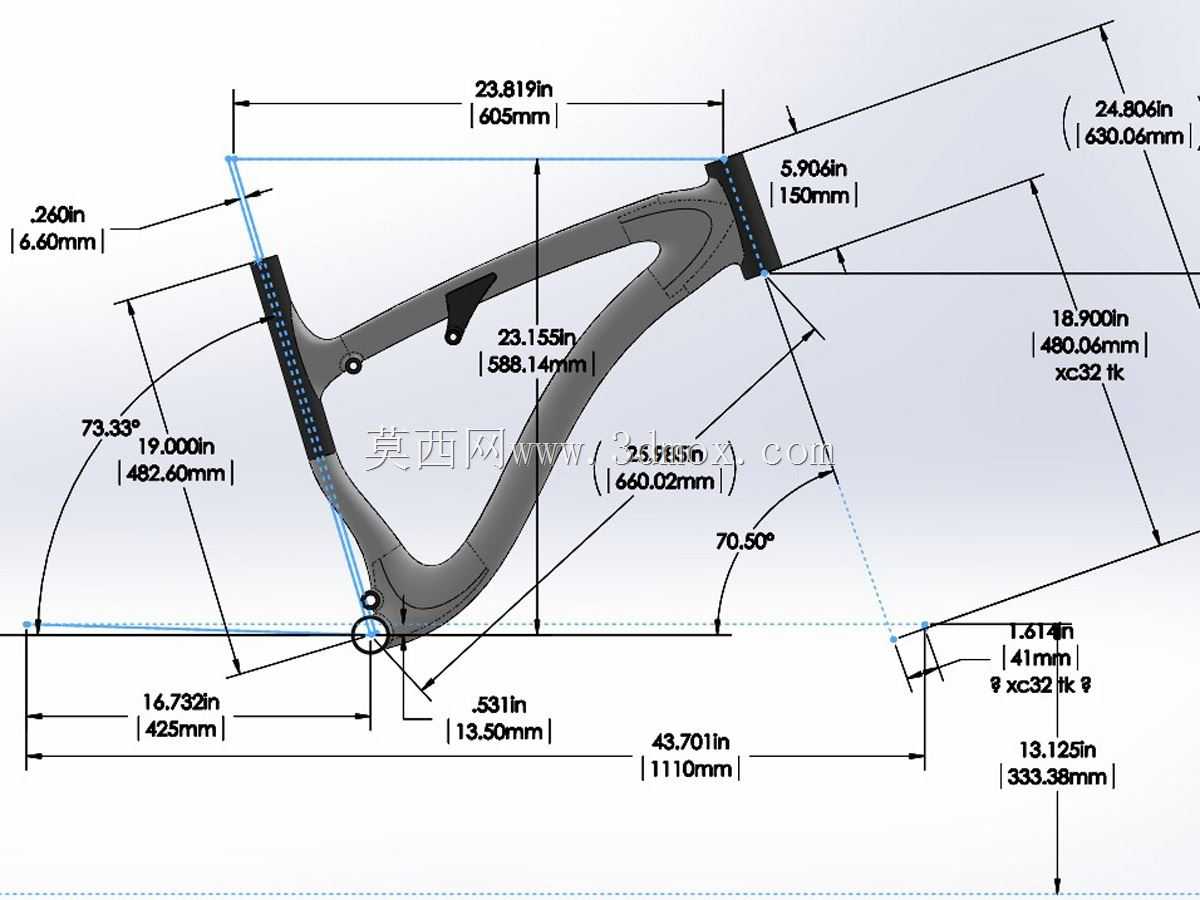

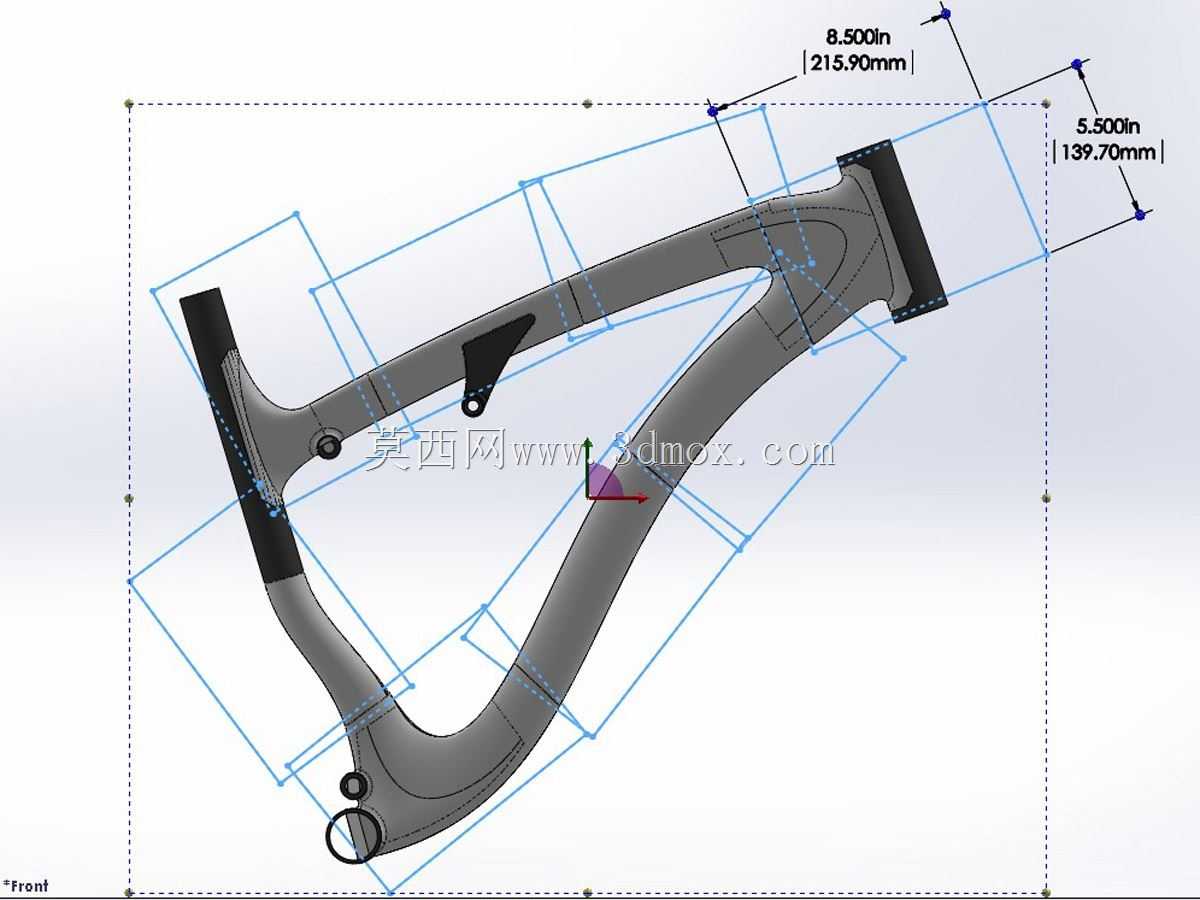

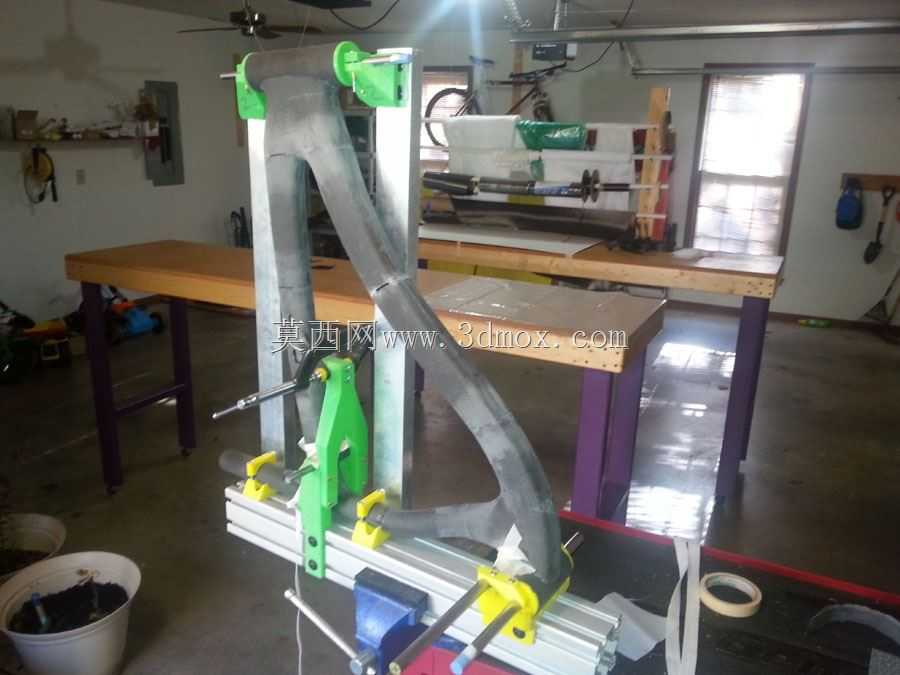

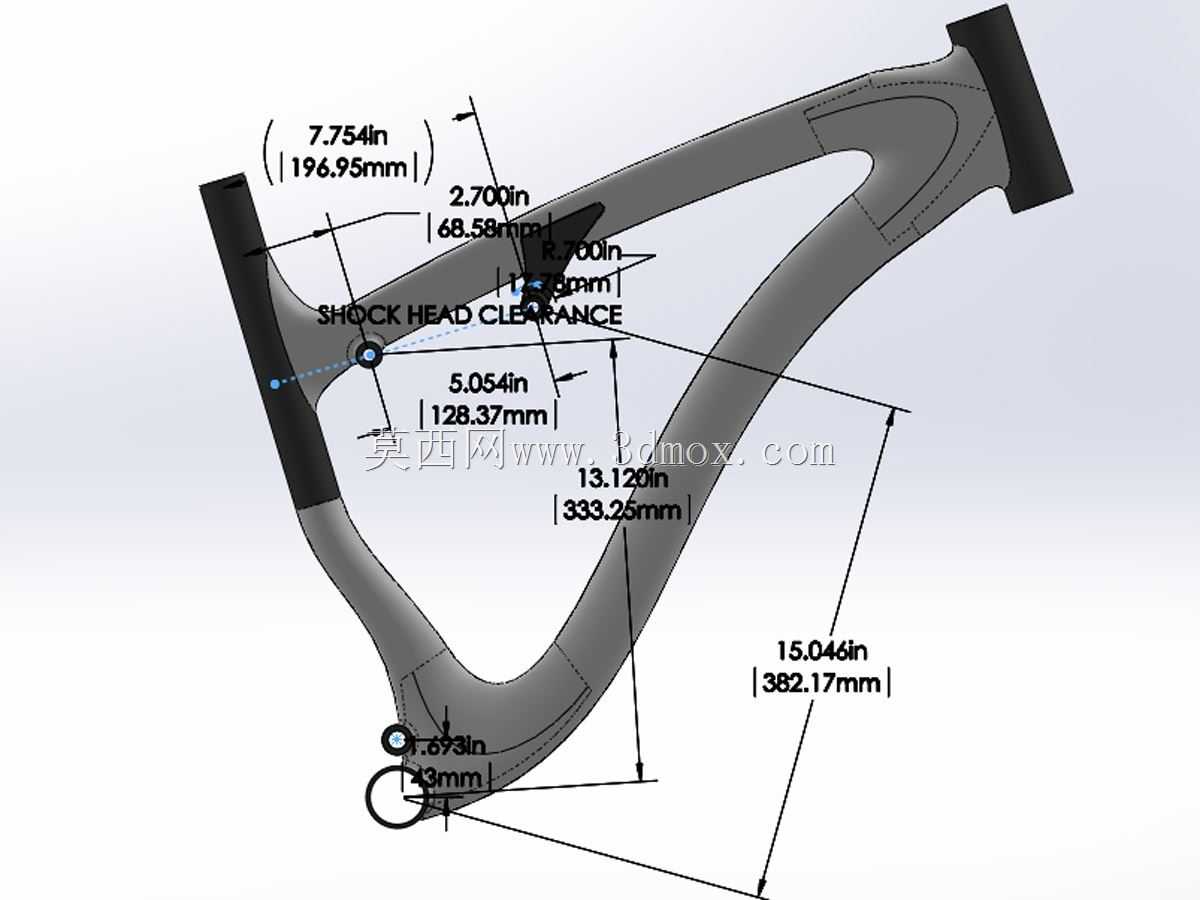

这是我的碳纤维山地自行车建设项目的CAD模型。我用我自己设计的碳复合材料框架替换了2013年落基山元素上的铝制前三角。是一个从底部支架到座椅立柱顶部尺寸为19英寸的大框架。构建博客位于：http://carbonmtb.blogspot.comHead tube阀座管和底部支架从Rock West Composites公司购买。主枢轴和连杆枢轴采用芯轴缠绕。减震架是压缩成型的。框架是三维打印在蛤壳段，每个层压和真空袋，然后修剪和装配在一个夹具。然后用结构叠层包裹框架，并用弹性压缩带消除膨胀。在SolidWorks模型中隐藏了很多东西，比如几何草图和照片覆盖。模型有3个配置，显示了框架设计，为打印而分割的核心，图中所示为叠层夹具。对齐夹具如下：碳纤维山地车前三角座的对齐夹具。压缩模具工具如下here:Mold and 碳复合材料山地车减震座铰孔导向器
