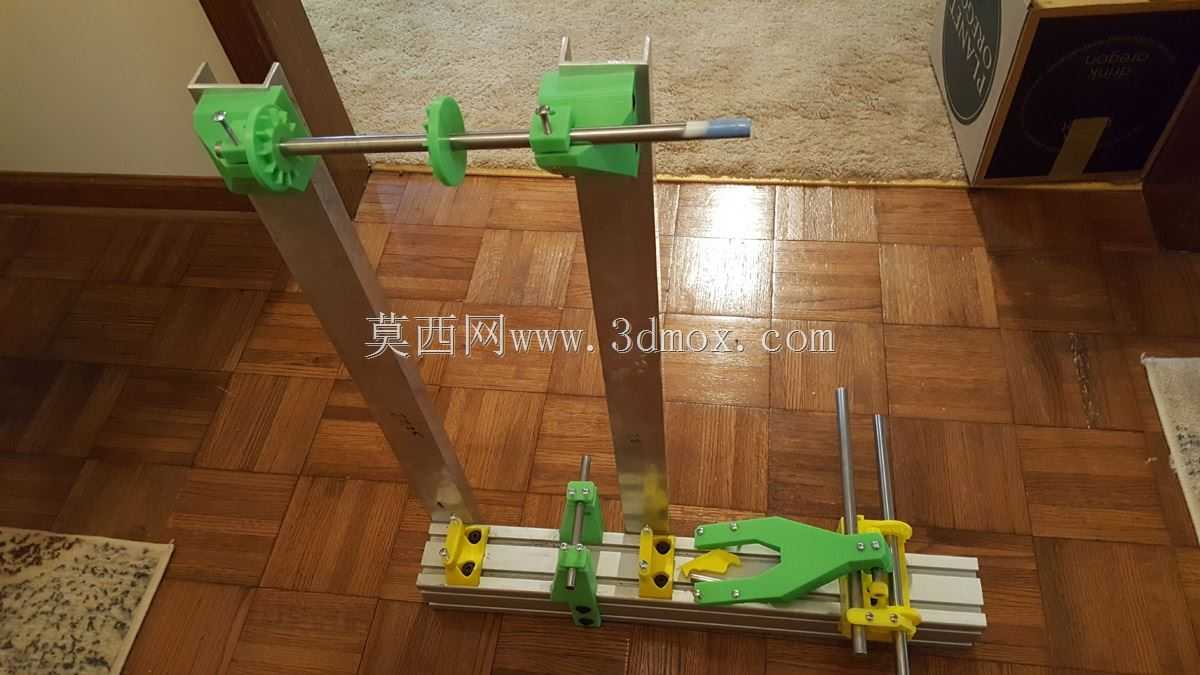

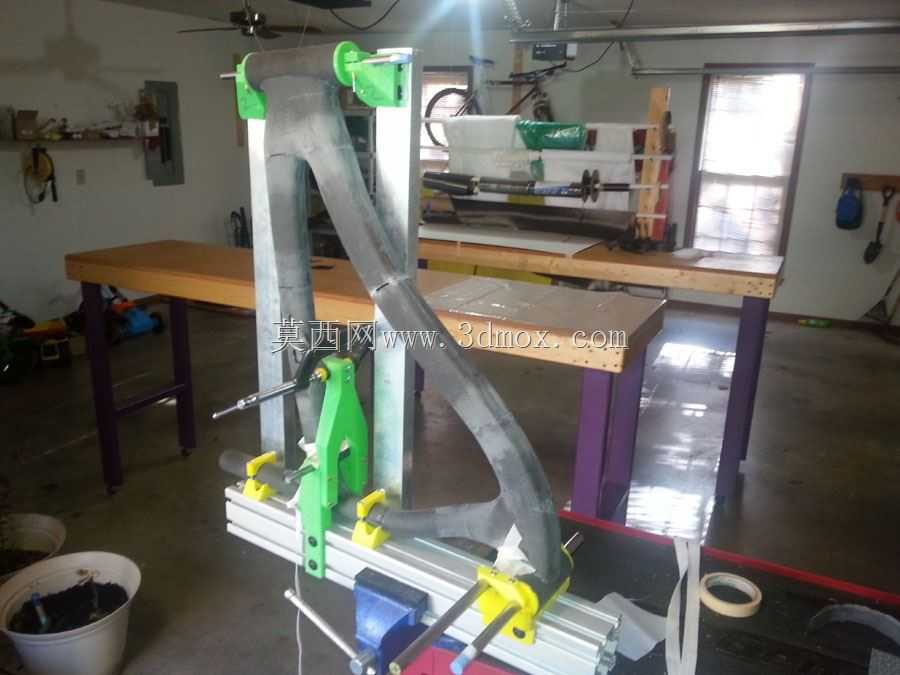

碳纤维山地车前三角组焊定位工装

该定位工装主要应用于碳纤维山地自行车车架的前三角部件组焊与粘接工序场景，是针对特定规格碳纤维山地车架定制的专用定位治具，解决了异形碳纤维管材组对时同轴度、角度公差难以控制的行业痛点，适配小批量定制化碳纤维车架的生产加工环节，可在车架成型过程中为各管材构件提供稳定的夹持与精准的位置约束。工装整体采用模块化分体式设计思路，底部设置大尺寸平板式安装基座，基座表面加工有标准化的定位槽与安装孔位，可直接固定在常规焊接工作台或装配台面上，安装边界适配多数车间现有工位的台面尺寸，无需额外改造工位基础设施。基座上方设置多组可调式定位夹持单元，分别对应前三角的头管、上管、下管、座管连接位，每个夹持单元都配备快速锁紧结构与微调机构，可在装夹时根据管材的实际成型公差做毫米级的位置补偿，保证各管材对接处的间隙与角度完全符合设计要求，避免组对偏差导致的车架受力不均问题。工装的夹持接触位置都做了非金属防护衬垫设计，避免硬质金属夹头刮伤碳纤维管材的表面铺层，防止碳纤维构件出现表面损伤影响结构强度。针对前三角与后三角对接的关键基准位，工装专门设置了固定式定位销结构，保证前三角组焊完成后与后悬架、五通部件的安装位完全匹配，无需后续二次修磨调整。整套工装的定位逻辑完全贴合碳纤维车架的成型工艺特性，既可以在碳纤维管材预浸料铺层后的热定型环节提供位置约束，也可以在粘接固化、补焊加强片的工序中持续保持构件的位置精度，避免固化过程中出现构件形变偏移。工装的各活动部件都设置了限位结构，操作时无需反复测量尺寸，工人只需按照定位标识放置管材后锁紧夹头即可完成装夹，大幅降低了对操作人员的技能要求，同时提升了同批次车架的尺寸一致性，减少后续装配环节的适配工作量。
