碳纤山地车悬架枢轴研磨工装夹具

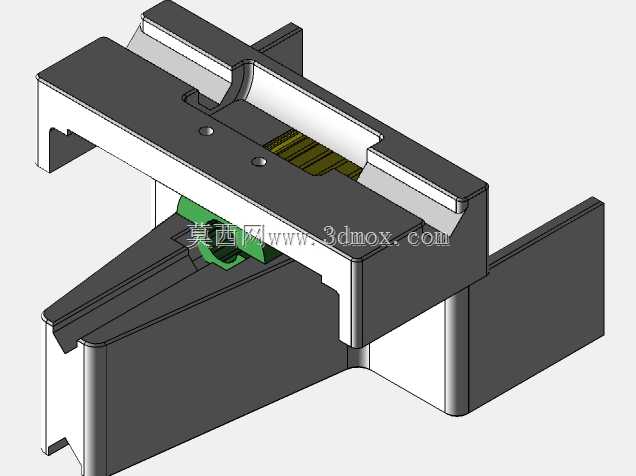

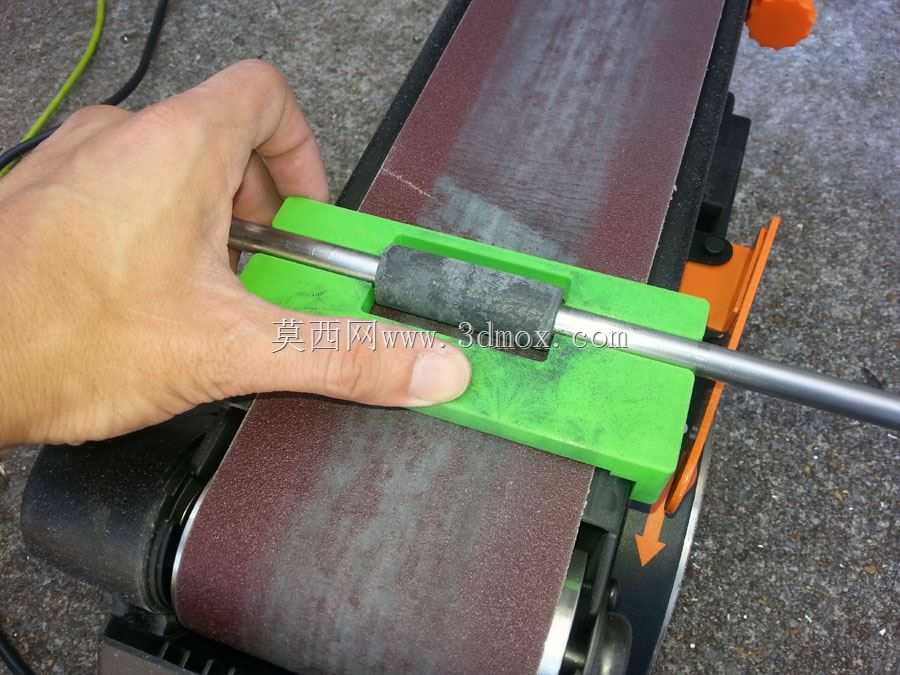

　　在碳纤维山地自行车车架的后三角组装工序中，悬架枢轴的安装位尺寸精度直接决定了后避震器的动作顺滑度、轮组定位精度以及车架整体的抗疲劳寿命，碳纤维铺层固化后的枢轴安装位无法像金属件那样通过切削直接获得高精度配合面，必须通过研磨工序修正固化形变带来的尺寸偏差，这套研磨夹具就是专门针对该工序设计的定位装夹结构。从实际使用场景来看，该夹具适配台式砂光机的工作台安装接口，装夹后可直接配合砂光机的进给动作完成枢轴安装位的研磨作业，不需要额外定制专用研磨设备，能够在普通机加工工位完成高精度的碳纤维件研磨加工，大幅降低碳纤车架小批量生产的设备投入成本。夹具的整体结构采用分体式实体组合设计，所有定位块、压块、支撑座的配合面都做了贴合度优化，

　　装夹时首先通过底部的定位基准面贴合车架前三角的下管与五通连接位，限制车架的三个平动自由度，两侧的侧向定位块卡入碳纤维后上叉、后下叉的成型轮廓，避免研磨过程中车架出现侧向偏转，上方的可调压块采用软质接触端面，不会压伤碳纤维铺层表面，同时提供足够的压紧力抵消砂光机磨削时产生的径向切削力，保证研磨过程中工件位置不发生偏移。设计过程中特意将所有功能实体做了独立分块处理，实际3D打印制作时可以根据不同尺码的车架、不同规格的枢轴尺寸，单独更换对应的定位块组件，不需要重新制作整个夹具主体，大幅降低了多规格产品适配的改造成本；同时各实体的配合公差做了分级设计，基准定位面采用紧配合保证定位精度，可调压块的滑动槽采用间隙配合保证装夹调节的顺畅性，

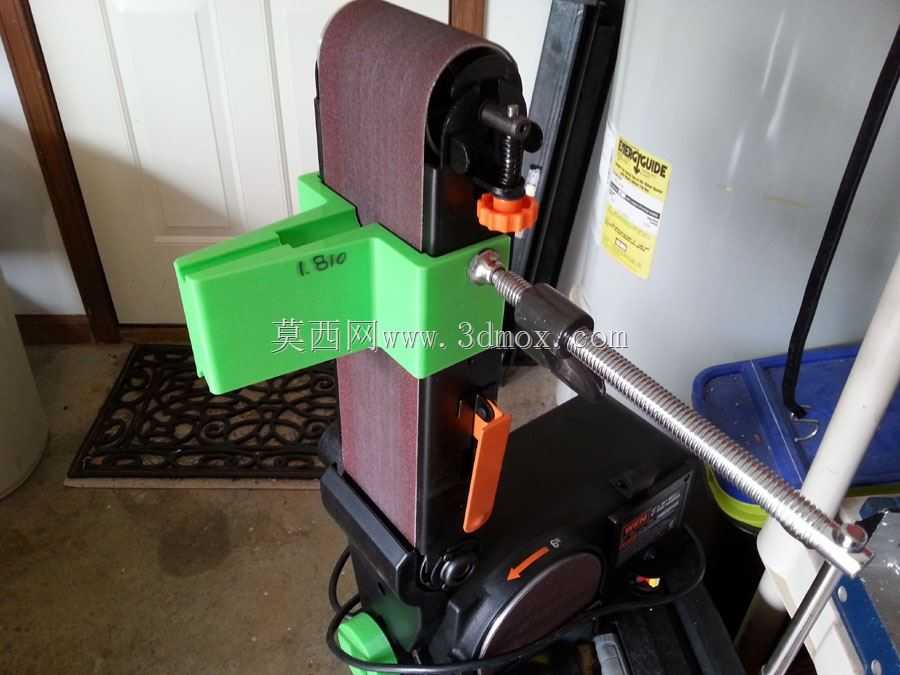

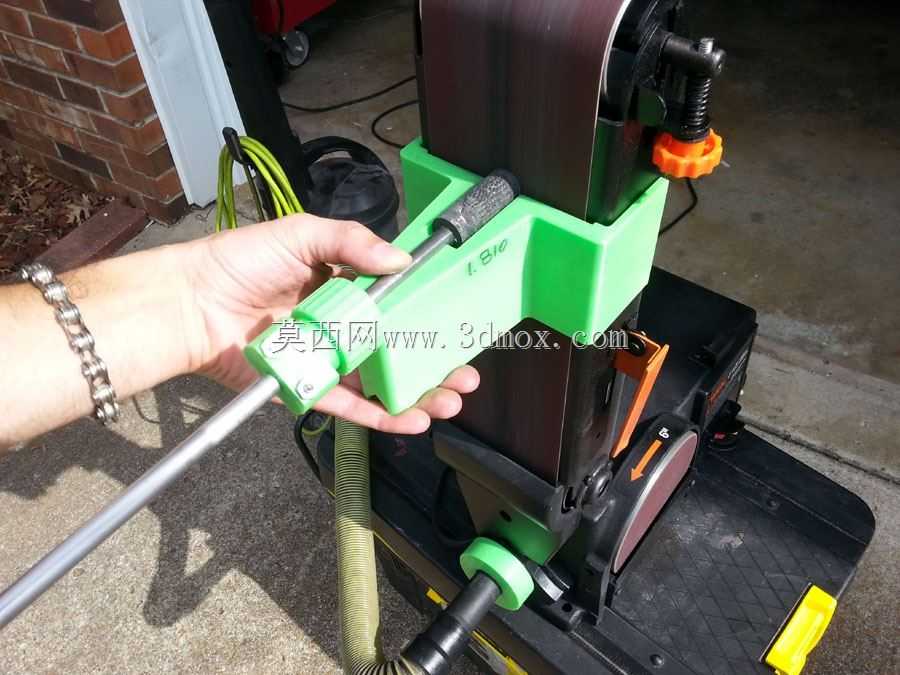

　　针对碳纤维研磨过程中产生的碳粉堆积问题，夹具的定位面之间预留了排粉间隙，研磨产生的细碳粉可以顺着间隙排出，不会因为碳粉堆积导致定位面贴合不实、出现装夹偏差。从安装边界来看，夹具底部的安装孔位完全匹配常规台式砂光机的工作台T型槽间距，不需要对砂光机做任何改造就可以直接固定安装，夹具的整体高度控制在砂光机磨头的有效行程范围内，装夹车架后枢轴研磨位刚好处于磨头的最佳磨削区间，不需要额外垫高或者调整磨头角度；侧向的操作空间预留足够，操作人员可以在装夹位完成工件的取放、压紧操作，不会和砂光机的机身结构产生干涉。针对碳纤材质的加工特性，夹具的所有接触棱边都做了圆角倒钝处理，避免装夹过程中尖锐棱边刮伤碳纤维表面的树脂层，

　　定位块的接触型面完全复刻车架对应位置的3D扫描轮廓，保证接触面积最大化，单位面积压力控制在碳纤维层间剪切强度的安全阈值内，不会因为装夹力过大导致碳纤维铺层出现分层、隐伤等问题。在研磨尺寸控制方面，夹具上集成了研磨行程限位块，当磨头进给至设定的枢轴直径尺寸时，限位块会抵住磨头的进给基准面，避免过度研磨导致尺寸超差，不需要操作人员反复测量尺寸，一次装夹就可以完成符合公差要求的研磨作业，尺寸一致性远高于手持研磨的加工方式，能够将枢轴安装位的直径公差控制在要求范围内，保证枢轴安装后转动顺滑无旷量，同时满足车架后三角的对称度要求，避免后轮出现偏摆问题。这套夹具的结构设计完全围绕碳纤山地车枢轴研磨的实际工序痛点，没有冗余的功能结构，所有结构特征都服务于定位精度、装夹便捷性、加工安全性三个核心需求，既可以用于小批量定制碳架的生产工序，也可以用于个人DIY碳架制作时的精度修正，适配性和实用性都经过实际加工验证。
