碳纤山地车减震座成型模具与铰孔导轨

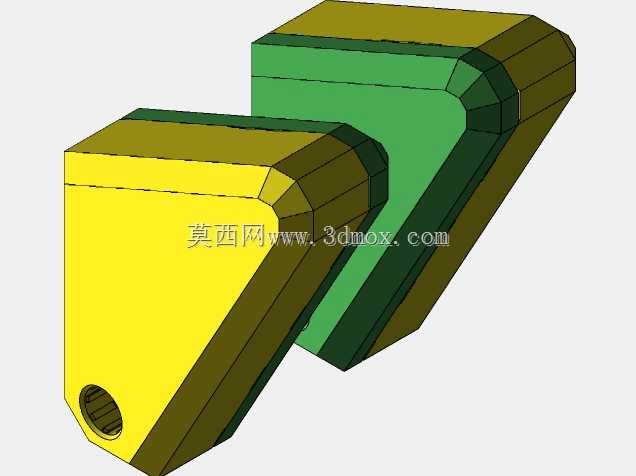

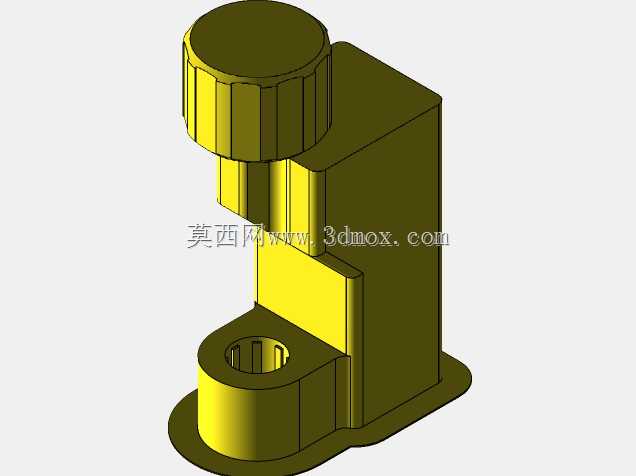

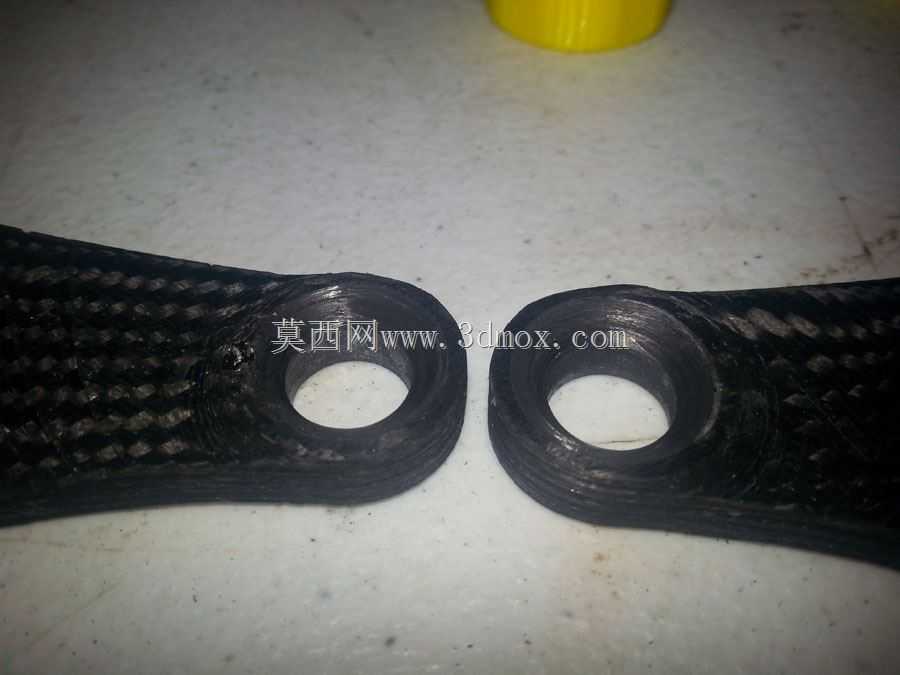

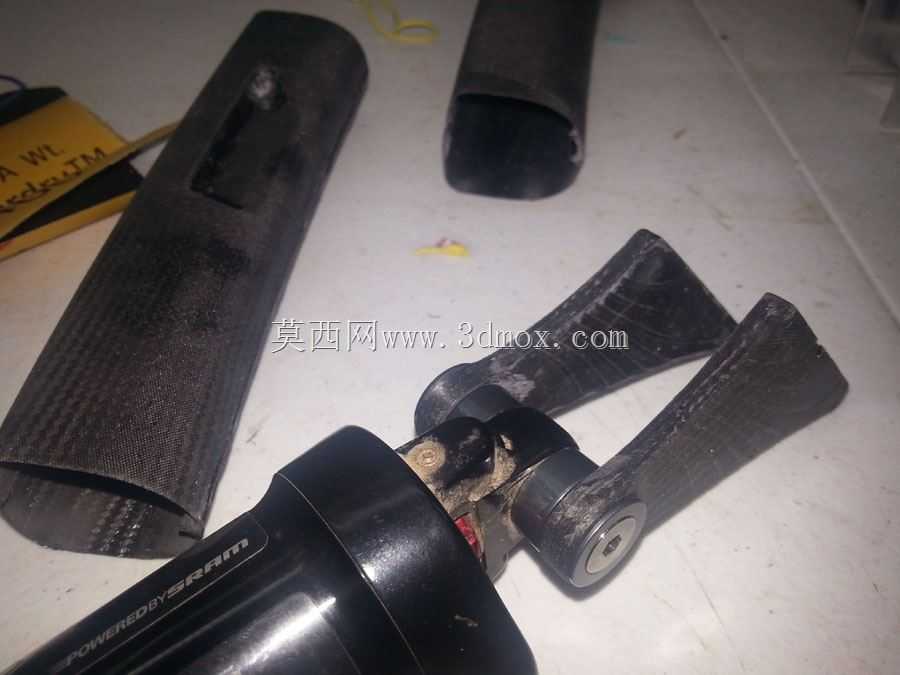

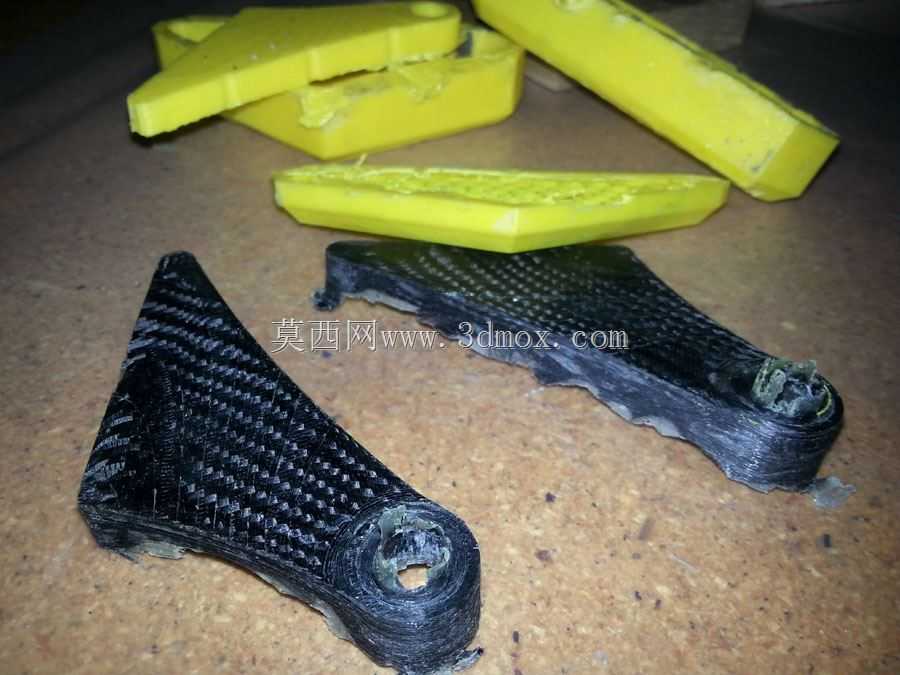

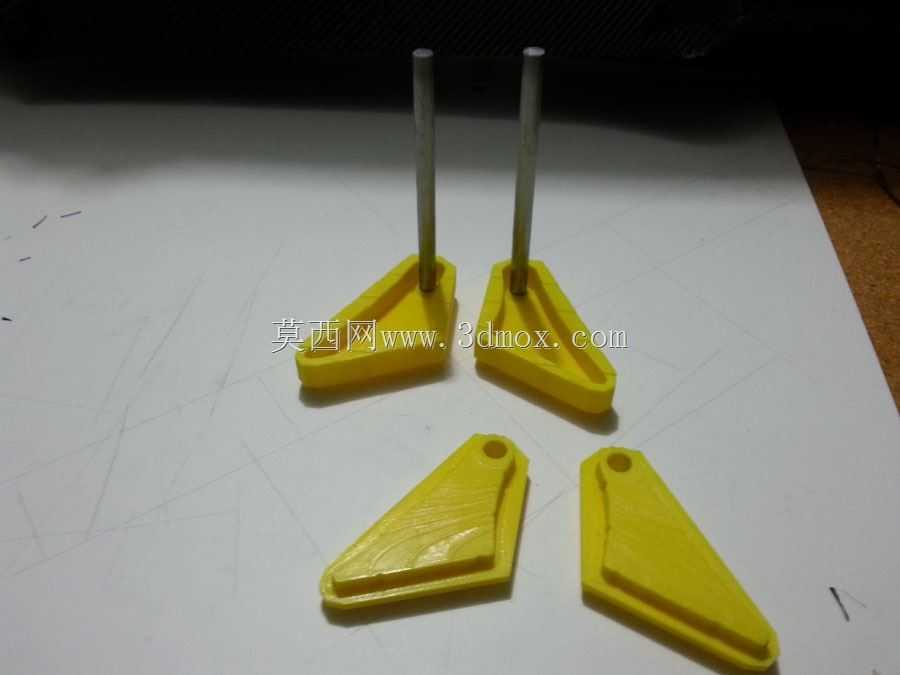

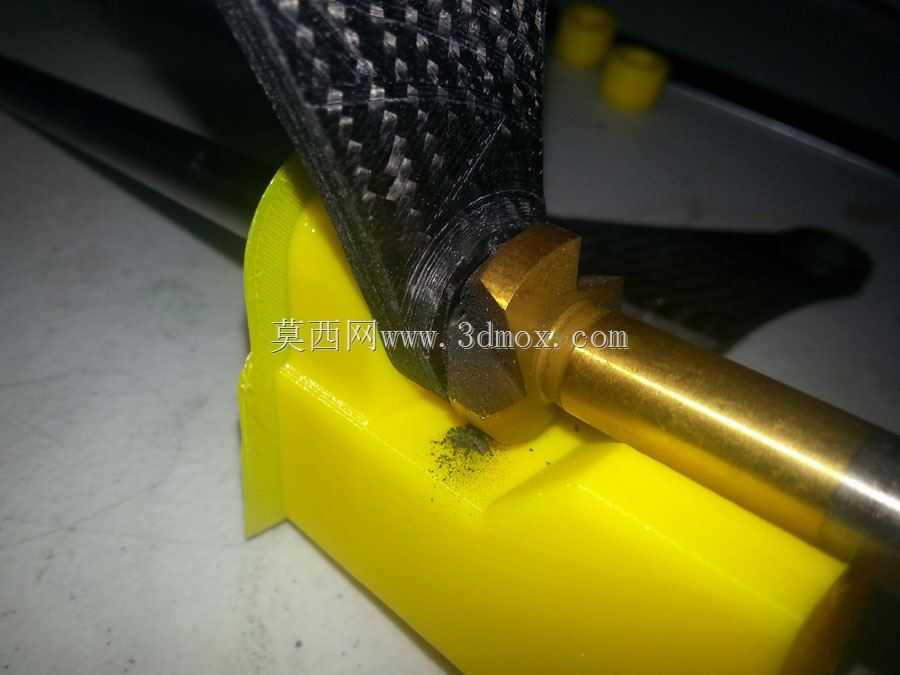

在碳纤维山地自行车前三角部件的生产流程中，减震座的成型精度直接决定了整车骑乘的滤震表现与结构连接可靠性，这套配套的成型模具与铰孔导轨，正是针对碳复合材料减震座的压缩成型、后续精铰工序开发的专用工艺工装。从实际生产场景来看，碳复合材料减震座采用预浸料铺层后压缩固化的工艺路线，模具的型腔轮廓完全匹配减震座的最终外形，合模后形成的密闭腔体能保证铺层材料在设定压力下均匀压实，避免固化后出现内部孔隙、纤维取向偏移等缺陷，成型后的减震座外形一致性稳定，无需大量后续修形即可进入精加工工序。铰孔导轨作为成型后铰孔工序的定位导向部件，安装时需要与成型后的减震座基准面完全贴合，导轨上的导向孔轴线与减震座的铰接安装孔设计轴线保持严格同轴，铰刀沿导轨进给时不会出现偏摆，能保证铰接孔的圆柱度、孔径公差以及孔位与安装面的垂直度要求，避免后续减震器安装时出现卡滞、铰接副偏磨的问题。从设计思路上看，模具与导轨的结构都做了适配3D打印成型的优化，没有传统机加工工装的复杂装夹结构，分体式的模腔设计方便固化后脱模，不会拉伤碳件表面；导轨的导向段长度经过核算，既能给铰刀提供足够的导向支撑，又不会因为过长导致排屑不畅。安装边界方面，模具合模后的整体轮廓适配常规小型热压台的工作台装夹范围，模腔边缘预留的溢料槽宽度控制在3mm，既能容纳固化时挤出的多余树脂，又不会造成过多材料浪费；铰孔导轨的定位基准面设置了两个定位销孔，与减震座成型时预留的工艺定位孔匹配，安装时无需反复找正，单次装夹即可完成两侧铰接孔的铰削加工。在实际使用中，这套工装组合能将碳复合材料减震座的成型与精加工工序的装夹找正时间缩短60%以上，成型后的减震座铰接孔位公差稳定控制在0.05mm以内，完全满足山地自行车在复杂越野路况下的铰接部件受力要求，避免因为孔位偏差导致的减震器运动干涉、连接螺栓异常受力断裂等问题，适配小批量定制化碳纤山地车部件的生产需求，不需要投入高额的传统金属模具开模成本，也能快速根据设计迭代调整工装结构。
