适配ZS44与EC44规格的自行车耳机杯压装砧具

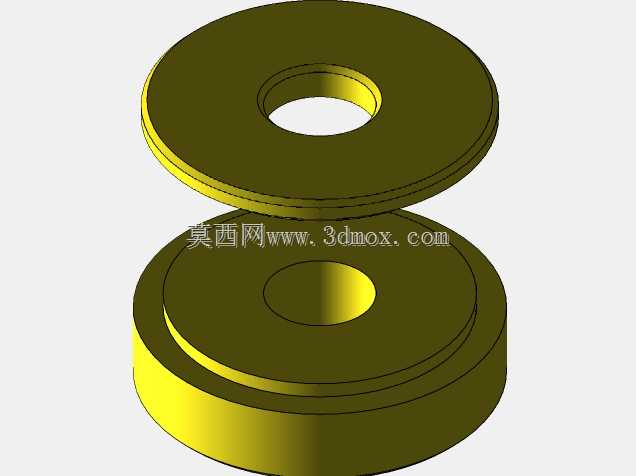

　　在碳纤维山地自行车车架的制作与组装工序中，头管部位的耳机杯压装是直接影响车架转向精度、装配可靠性的关键工序，这套压砧正是为该工序专门设计的配套工装。日常车间作业里，不少维修人员或车架制作者会采用直接敲击、或者平垫块压装的方式处理耳机杯，很容易出现杯体压偏、受力不均导致的碳纤维层间损伤、金属杯体变形等问题，尤其是针对碳纤维材质的车架，局部应力集中很可能造成头管部位的隐性损伤，后续使用中存在结构失效的风险。这套压砧采用分体配对设计，分为适配ZS44/28.6规格的顶砧与适配EC44/40规格的底砧两个部分，两者配合使用时，可配合常规的1/2英寸螺纹杆与配套螺母完成压装作业，不需要额外采购专用的大型压装头，大幅降低了小批量车架制作、

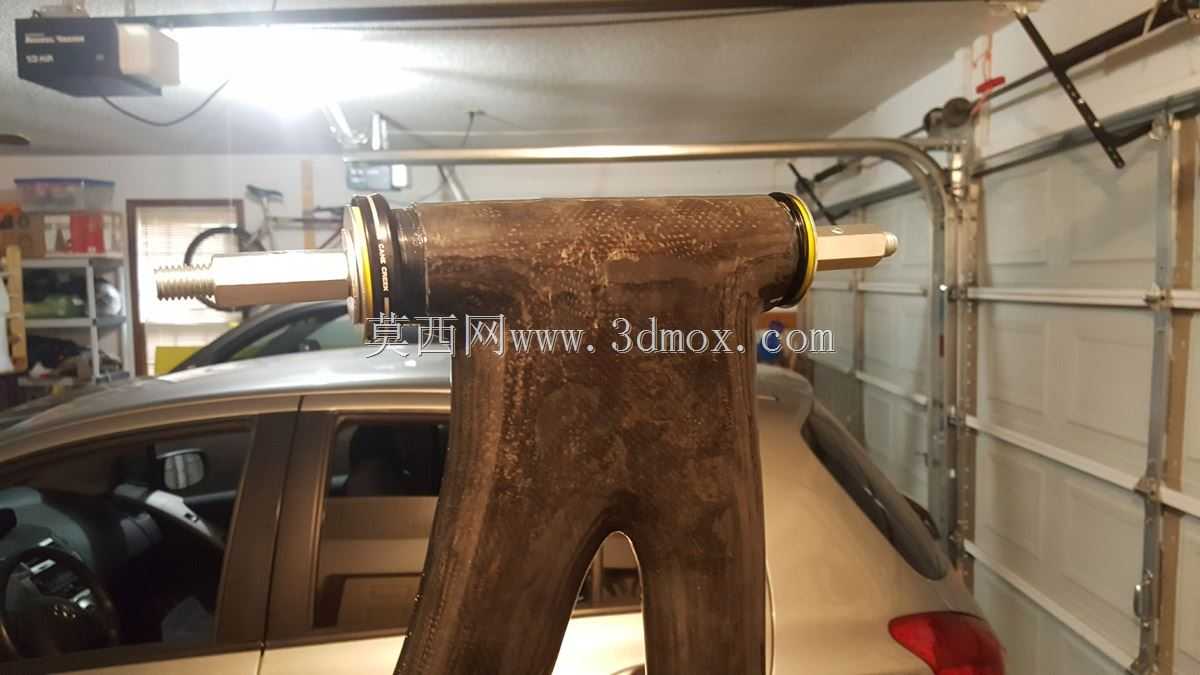

　　门店维修场景的工装成本。从受力传递的设计逻辑来看，这套压砧的核心设计思路是规避压装过程中的应力错位：压砧与耳机杯接触的端面完全贴合耳机杯的套筒边缘，而非接触杯体外缘或者轴承座的渐变薄壁区域，压装过程中施加的轴向压力会均匀传递到耳机杯的整个受力端面，不会出现局部应力集中压裂碳纤维头管、或者压变形耳机杯薄壁结构的问题。在实际使用时，作业人员只需要将对应规格的底砧垫在头管下端，把待压装的耳机杯初步对位放入头管端部，再将顶砧放置在耳机杯上端，穿入1/2英寸螺纹杆后逐步锁紧两端螺母，即可平稳将耳机杯压入头管的预设安装位，整个压装过程受力同轴，不需要反复敲击调整，压装到位后耳机杯与头管的同轴度可以满足高精度转向组件的装配要求。

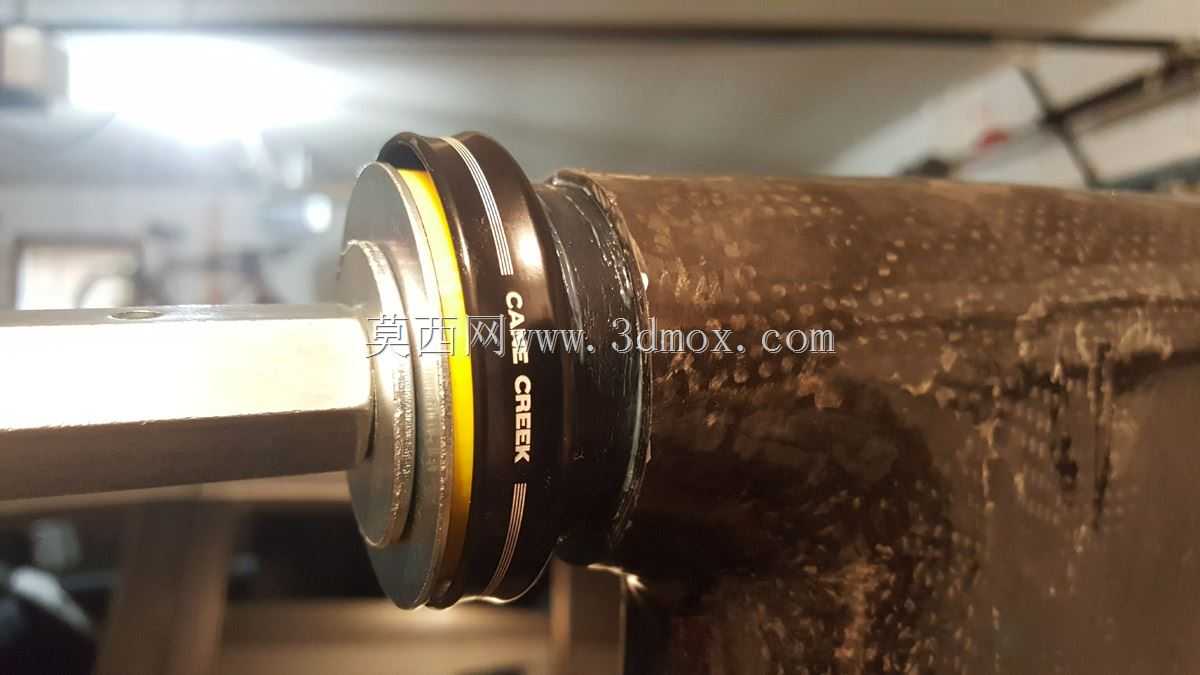

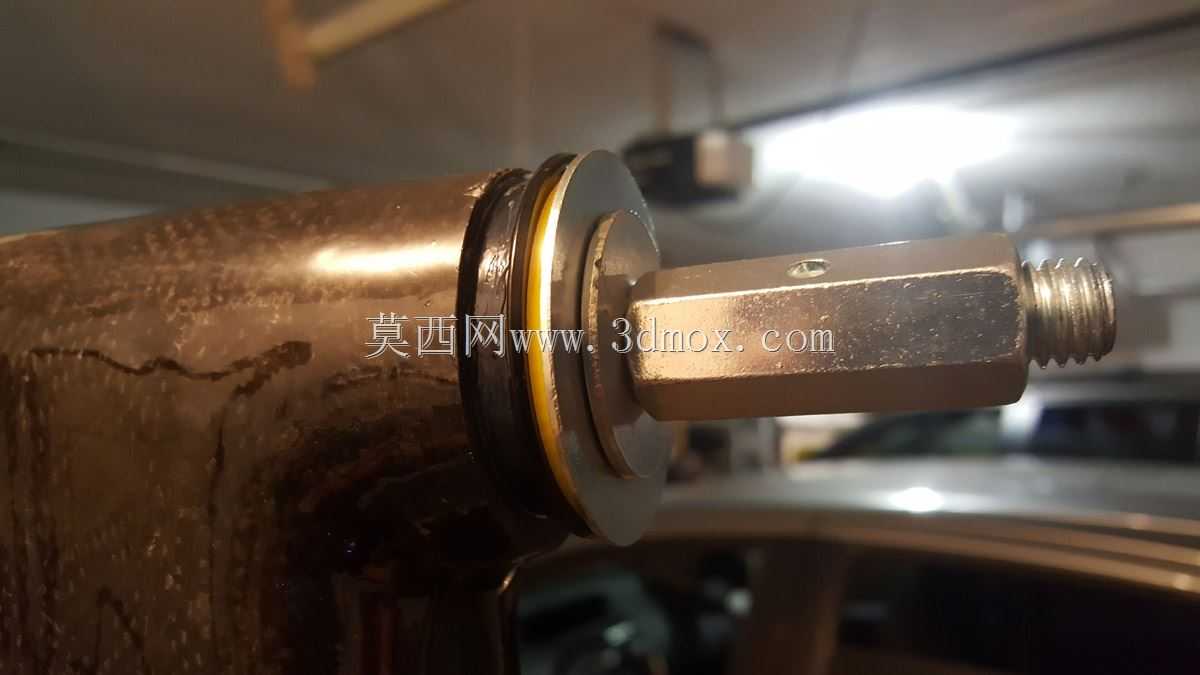

　　从安装边界与尺寸适配来看，顶砧的环形接触面完全匹配ZS44规格上耳机杯的压装受力面尺寸，内孔预留了足够的避让空间，不会接触到耳机杯内部的轴承安装位；底砧的环形接触面则匹配EC44规格下耳机杯的受力轮廓，中心的凸台结构可以起到对位导向作用，避免压装过程中底砧与耳机杯出现相对滑移。针对碳纤维车架制作的场景，这套压砧的接触面做了平整化处理，没有尖锐棱角，压装过程中不会刮伤头管表面的碳纤维层或者涂装层，压装行程的控制可以通过螺母的锁紧行程直观判断，不需要额外添加行程限位块。相比通用型的平压块，这套配对压砧不需要作业人员现场打磨适配块、找正同轴度，大幅提升了压装工序的作业效率，同时也降低了对作业人员操作经验的要求，即使是入行不久的组装人员，

　　只要按照对位步骤操作，也能完成合格的耳机杯压装作业。在日常的车架改装、维修场景中，这套压砧同样适用，不管是更换磨损的耳机杯，还是改装不同规格的转向组件，只要是对应ZS44、EC44规格的头管与耳机杯，都可以通过这套压砧完成平稳压装，避免敲击作业带来的车架漆面损伤、零件变形问题。实际车间使用验证中，采用这套压砧完成的耳机杯压装，耳机杯的压入深度一致性好，没有出现偏斜、压装不到位的情况，后续装配碗组轴承时，轴承转动顺畅，没有卡滞、旷量的问题，完全满足山地自行车高强度越野使用的装配要求。
