星特朗6SE望远镜电动调焦装置结构

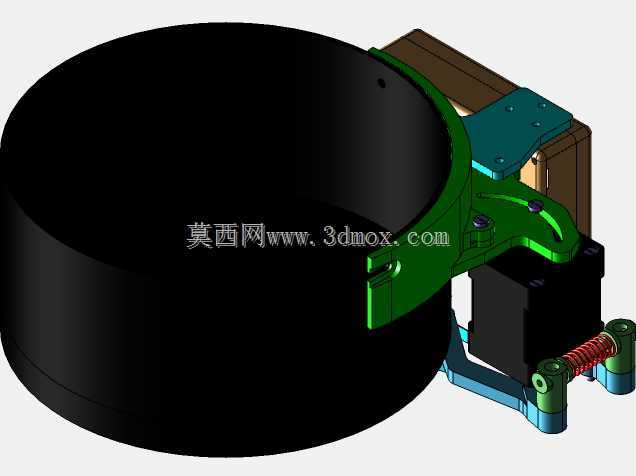

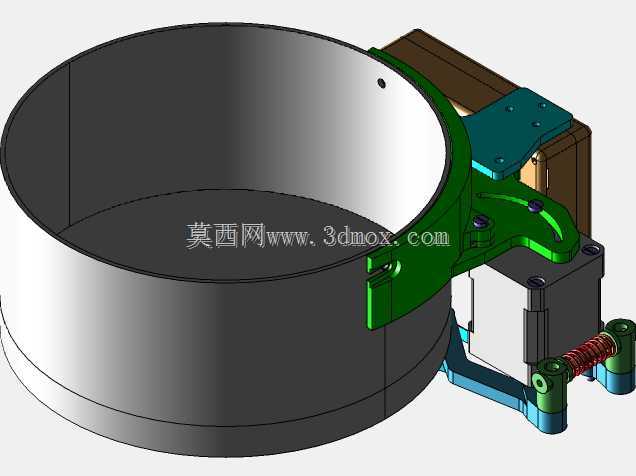

这款适配星特朗Nexstar 6SE施密特-卡塞格林望远镜的电动调焦装置，主要面向天文观测爱好者的深空拍摄、行星观测场景使用，解决手动调焦时的抖动、精度不足、长时间观测调焦漂移等痛点，尤其适配长时间曝光的天文摄影需求，可实现微米级的调焦精度控制，避免手动触碰调焦座带来的镜身震动，大幅提升拍摄成片率与观测体验。装置整体围绕望远镜原有调焦座的安装边界设计，主支架采用适配3D打印的轻量化结构，安装时无需对原有望远镜镜身进行打孔、改装等破坏性操作，可直接通过卡扣与紧固螺丝固定在原有调焦座外侧，整体外凸尺寸控制在合理范围内，不会遮挡望远镜光路，也不会干扰镜身原有平衡配重，安装后可保留原有手动调焦功能作为备用。设计阶段充分考虑爱好者自制加工的可行性，主支架采用15%填充率的3D打印参数即可满足结构强度需求，受力较大的传动连接部位采用30%填充率打印，兼顾轻量化与结构刚性，普通家用FDM3D打印机即可完成所有结构件的制作，无需特殊加工设备。动力端采用标准Nema17规格步进电机作为动力源，搭配开源的MyFocuserPro2控制固件，可实现调焦速度的多档位切换，适配粗调、精调不同场景需求，快档可快速完成大范围焦距调整，中档用于常规观测的焦距切换，慢档可实现单步微米级的精准微调，满足行星摄影、深空摄影的严苛对焦要求。传动结构采用直连减速设计，消除传动间隙带来的回差问题，调焦动作响应迅速无滞后，同时装置预留了温控、位置传感的扩展接口，可后续加装温度补偿模块，根据镜身温度变化自动调整焦距位置，抵消温度变化带来的镜身热胀冷缩对焦距的影响。整体结构设计充分考虑户外使用的稳定性，所有连接部位均做了加强筋处理，可承受户外观测时的轻微磕碰，同时模块化的结构设计方便后期维护更换部件，电机、控制板等标准件均可直接采购替换，降低爱好者的使用维护成本。
