深沟球滚动轴承结构展示模型

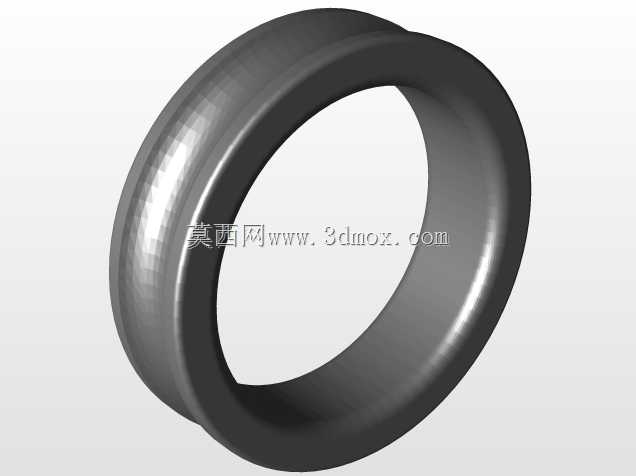

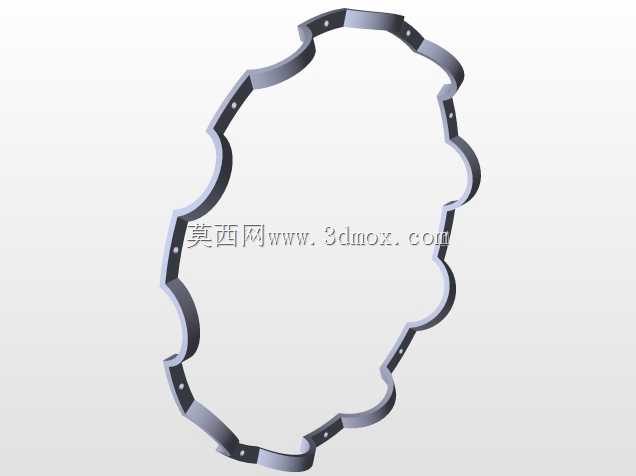

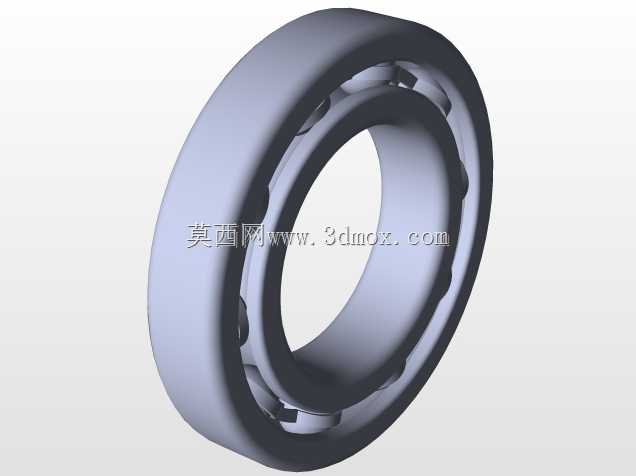

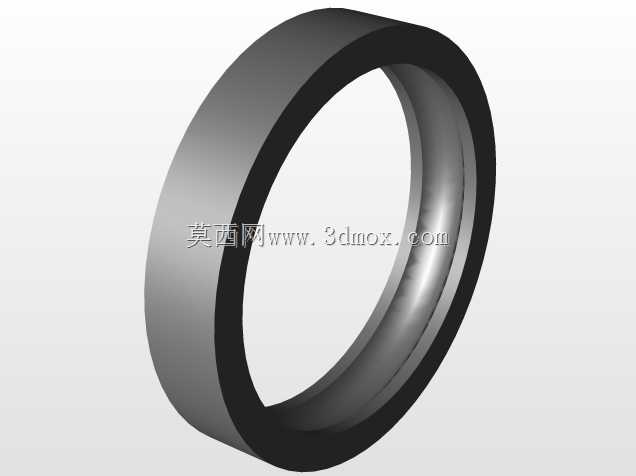

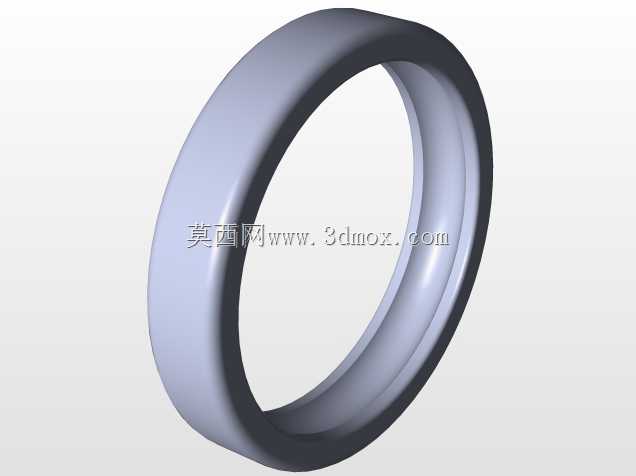

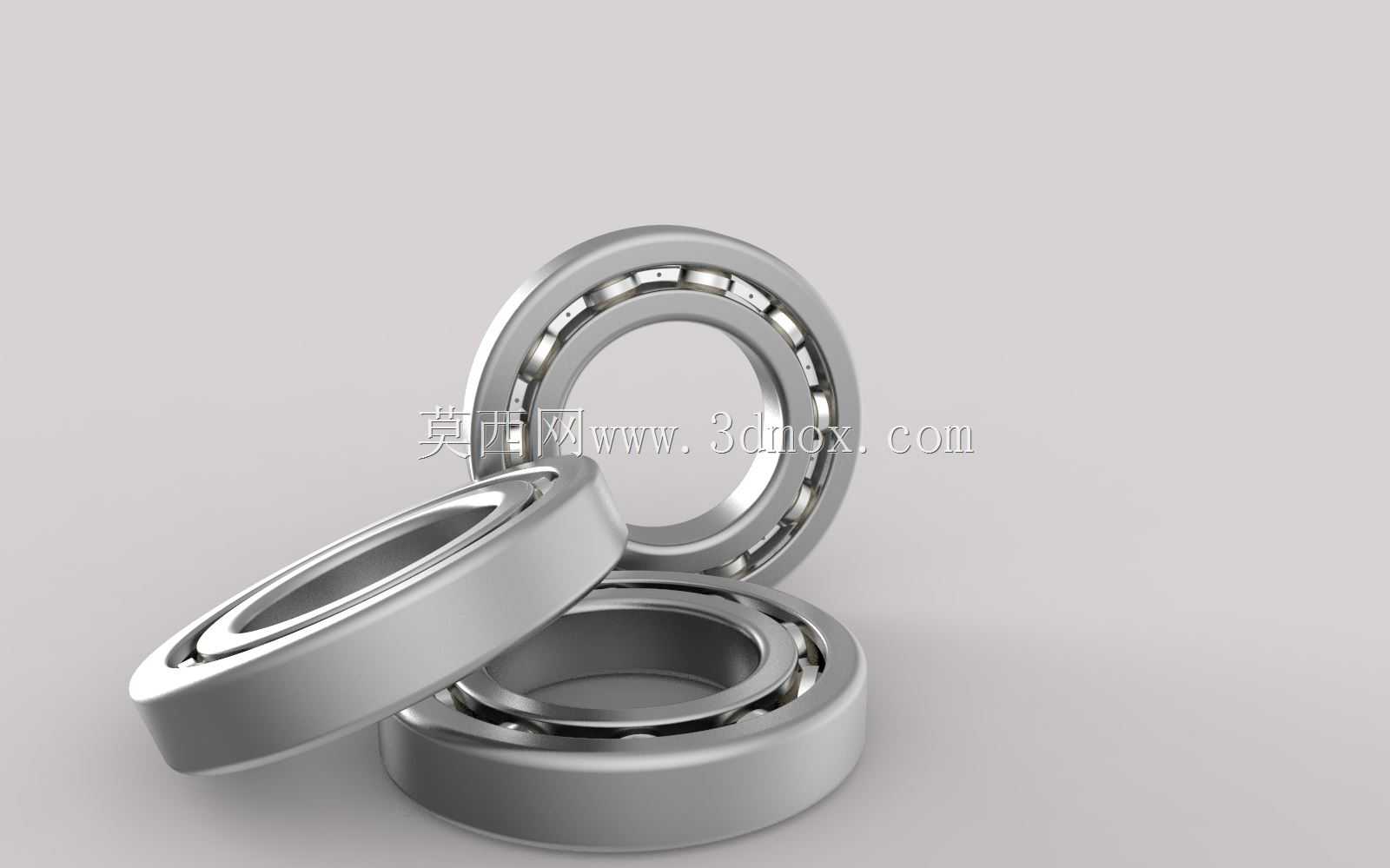

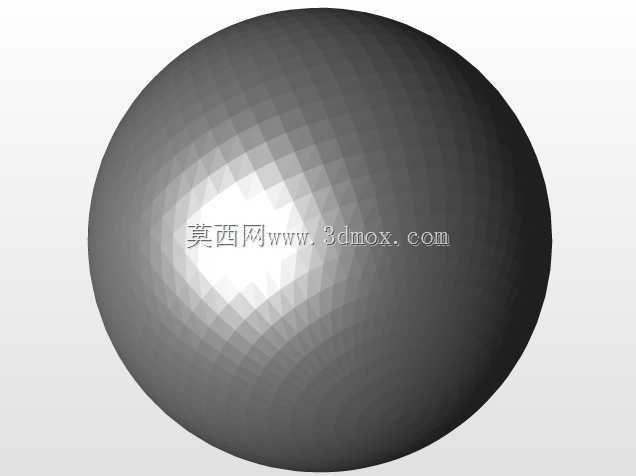

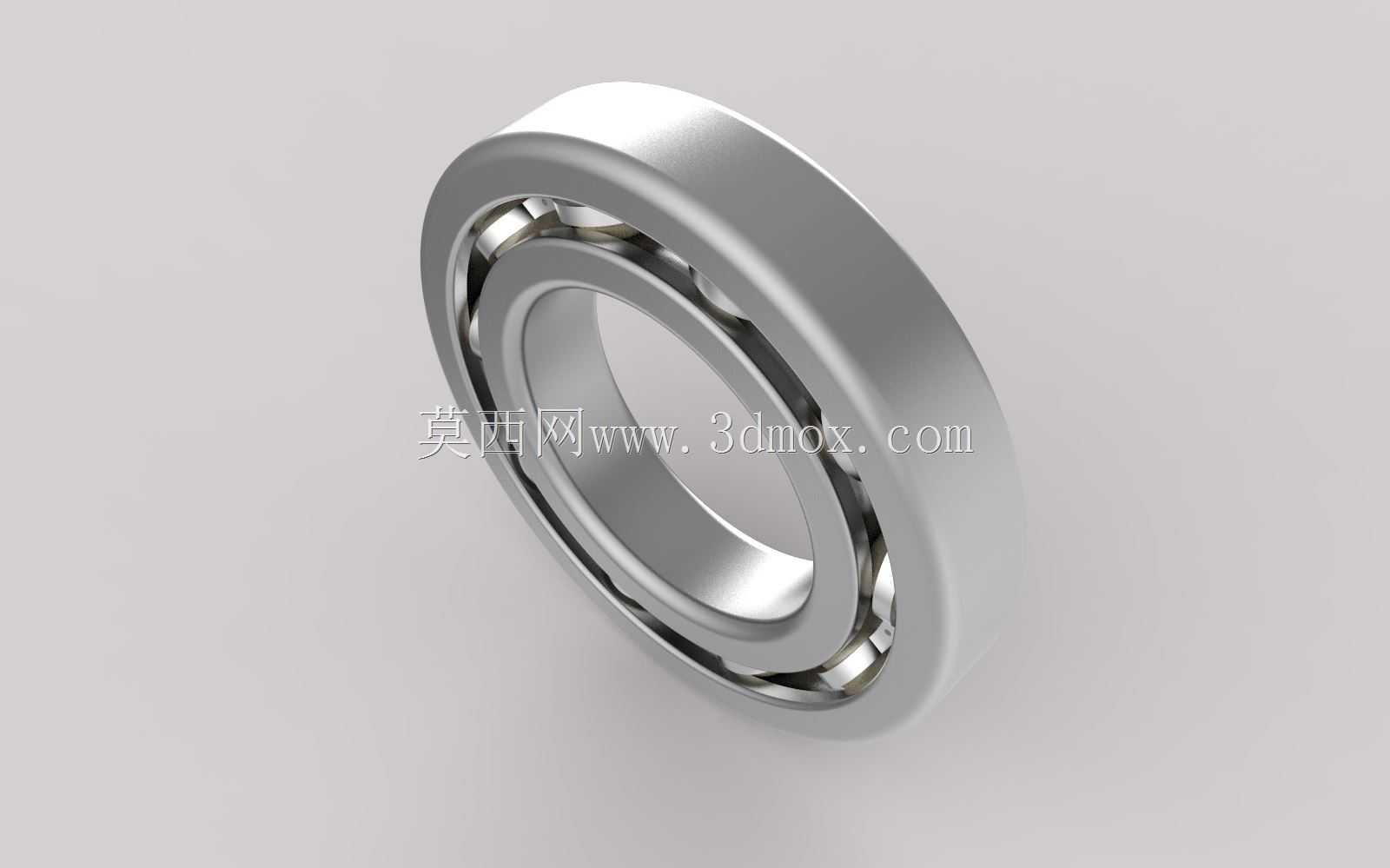

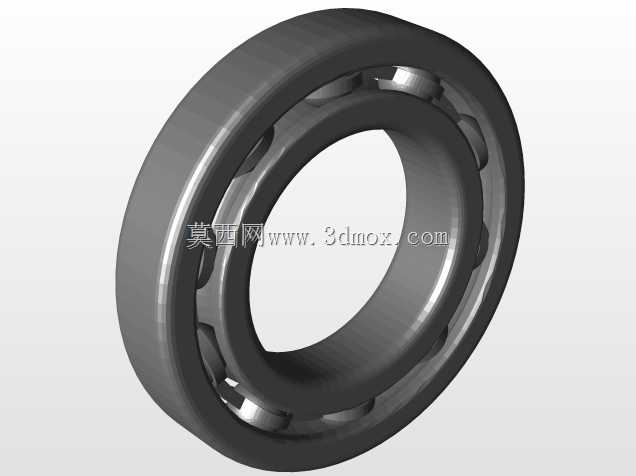

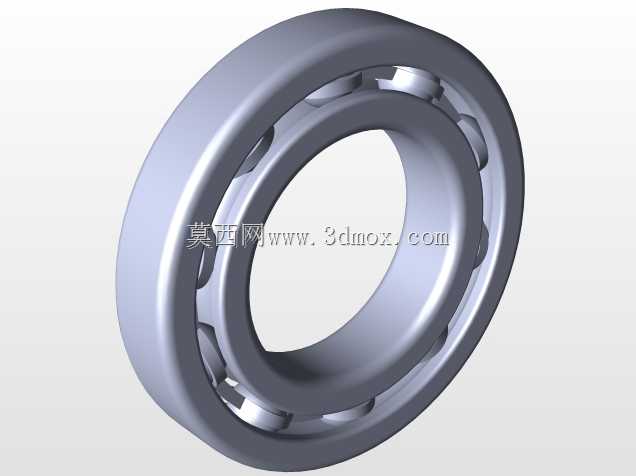

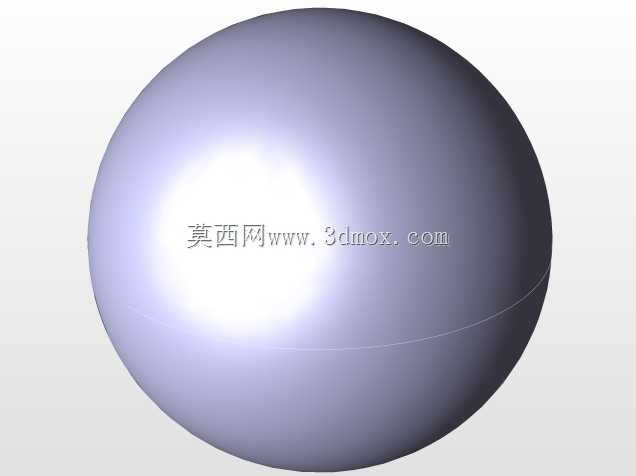

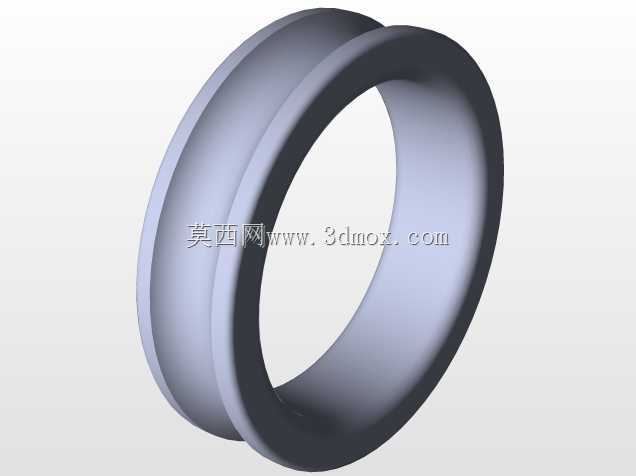

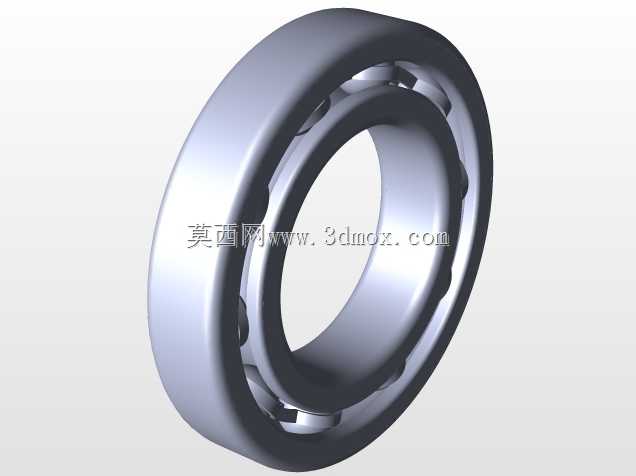

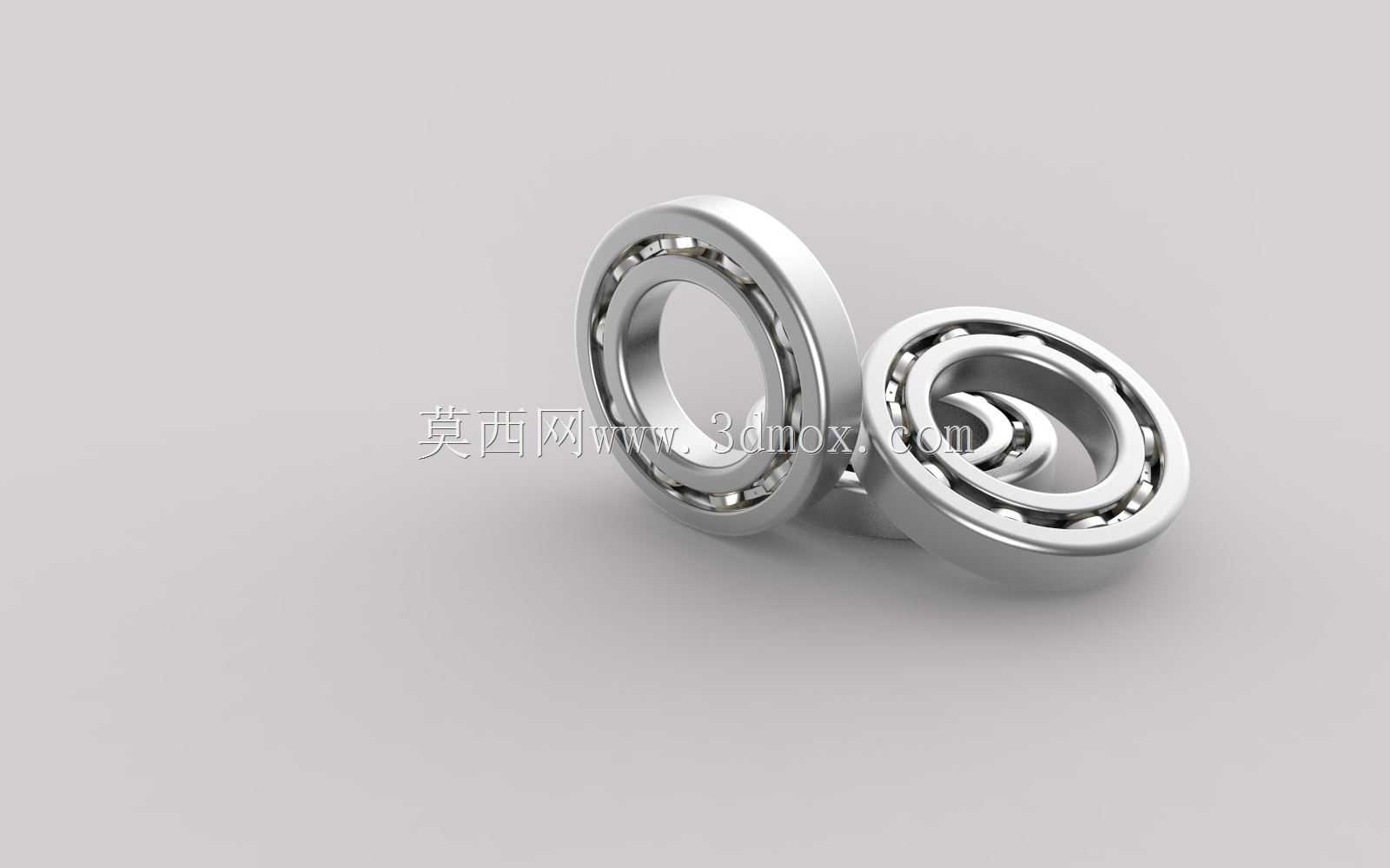

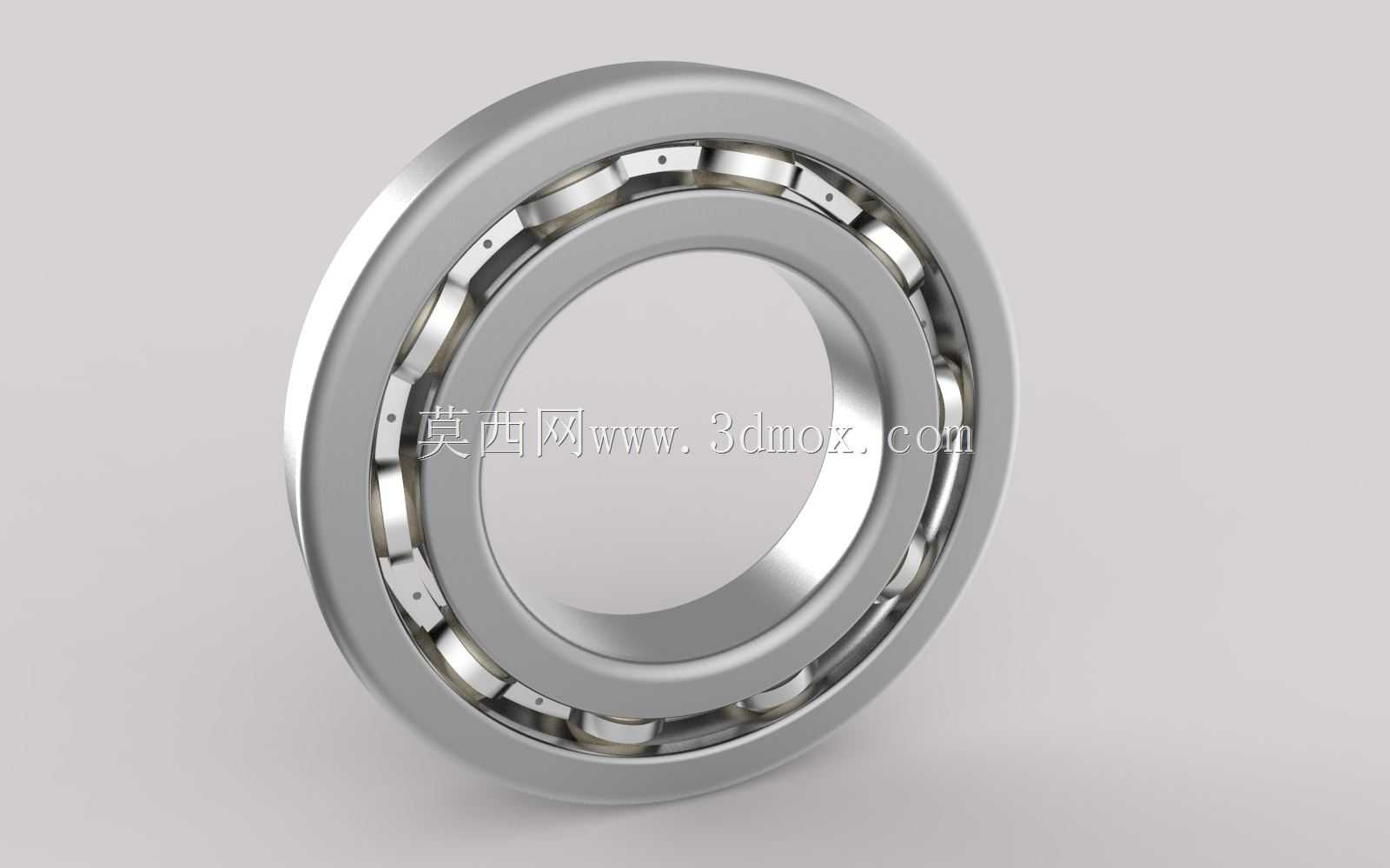

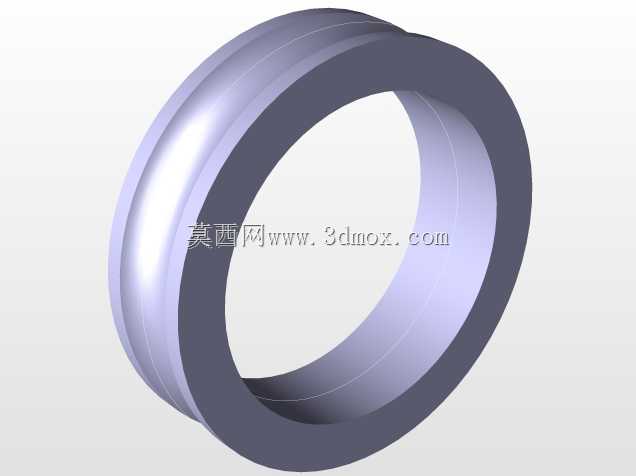

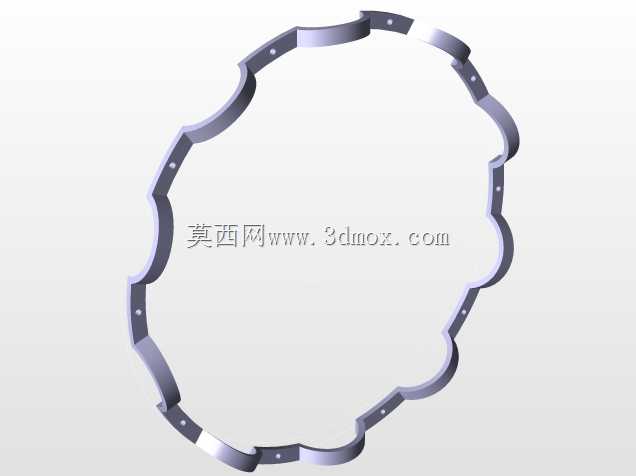

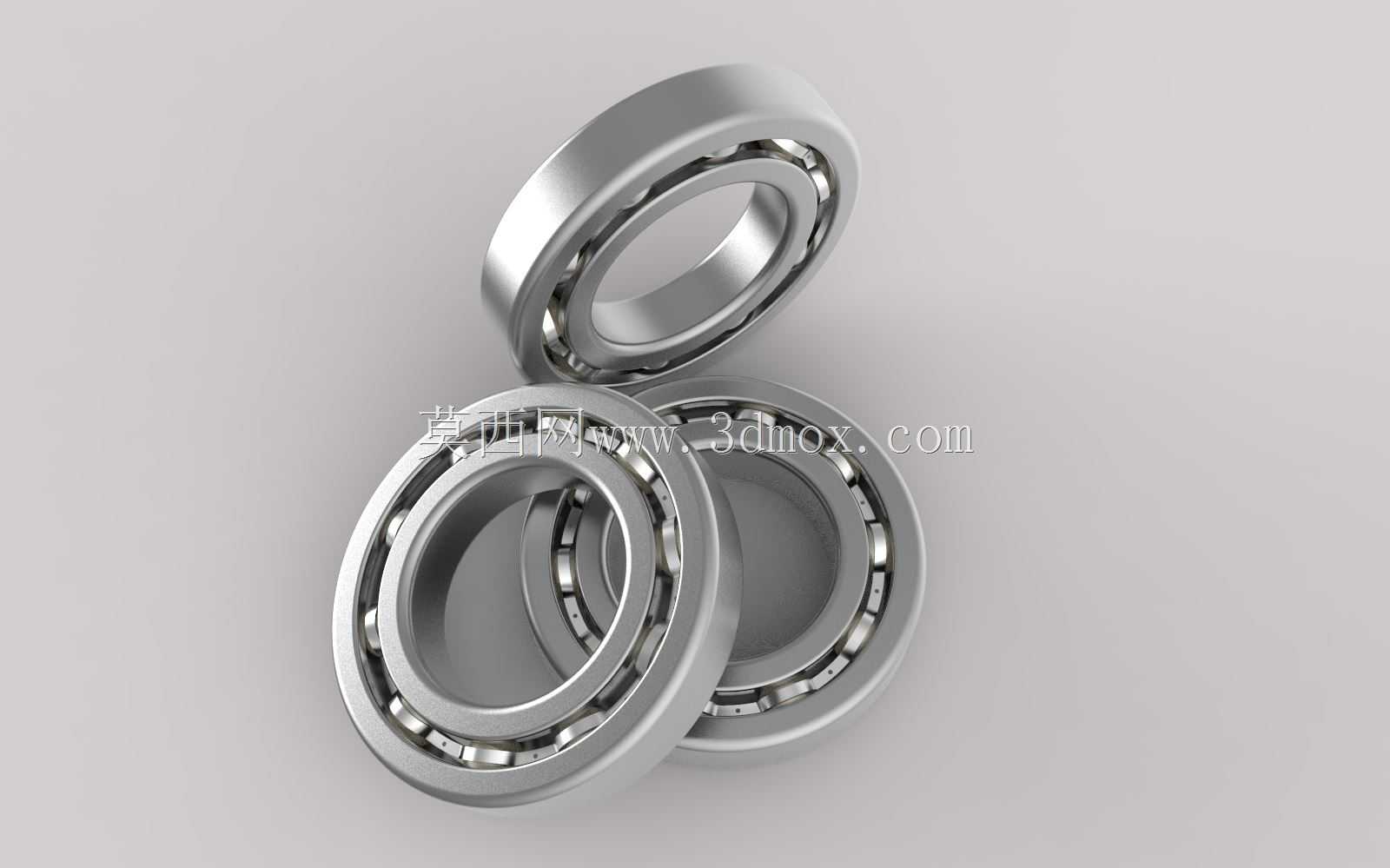

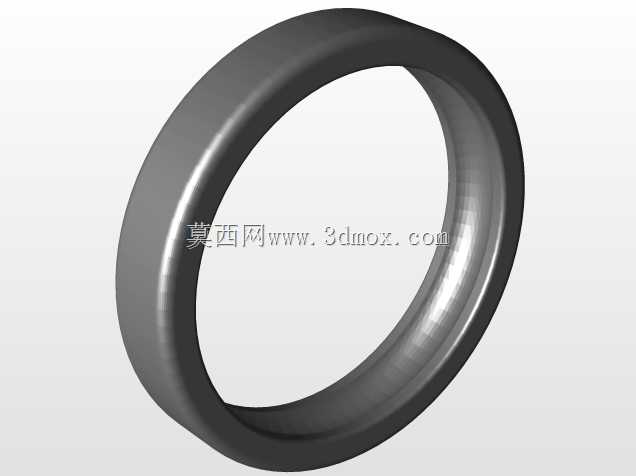

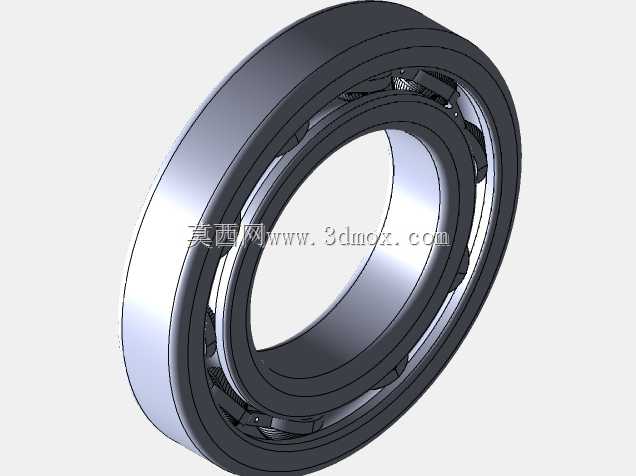

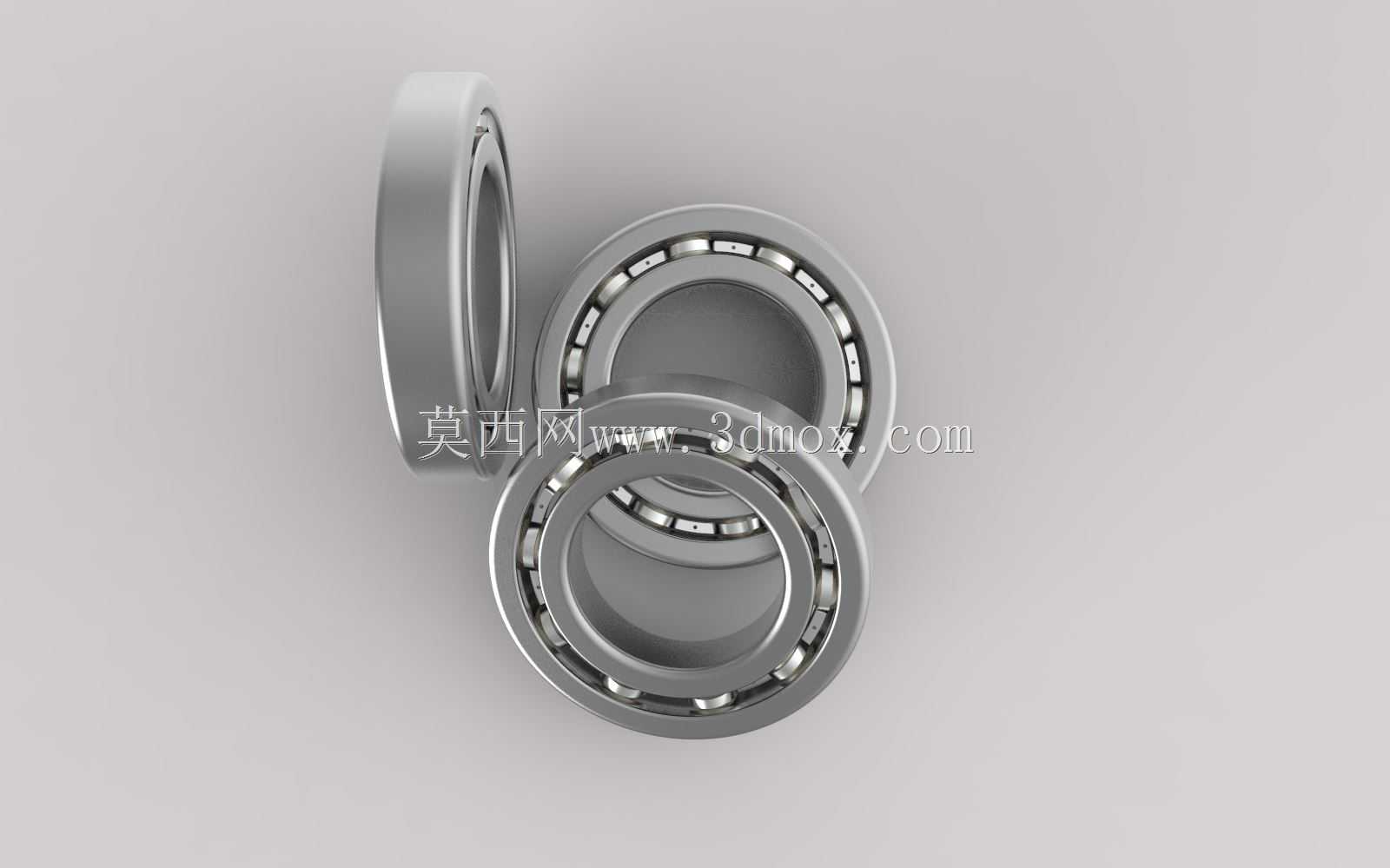

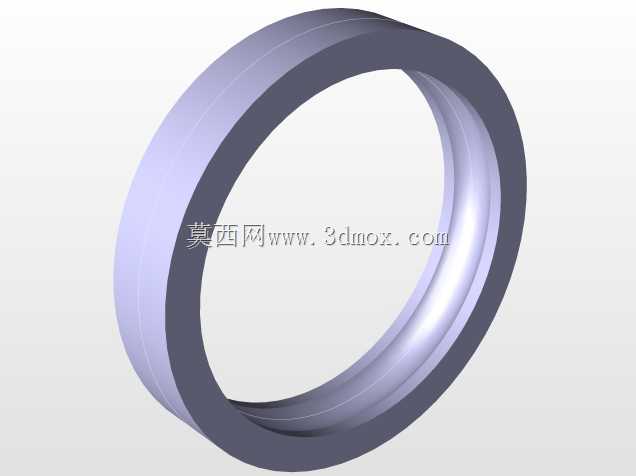

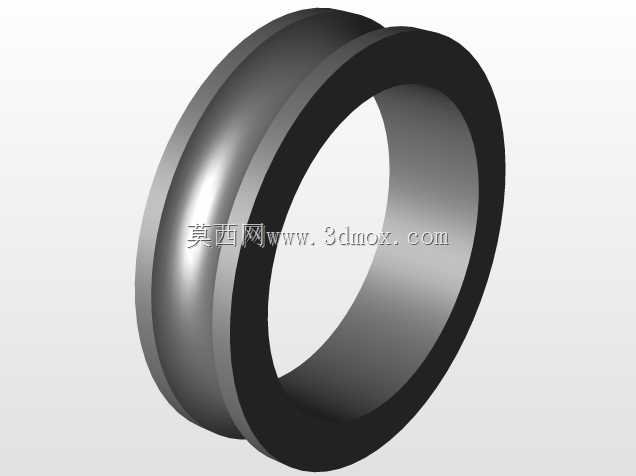

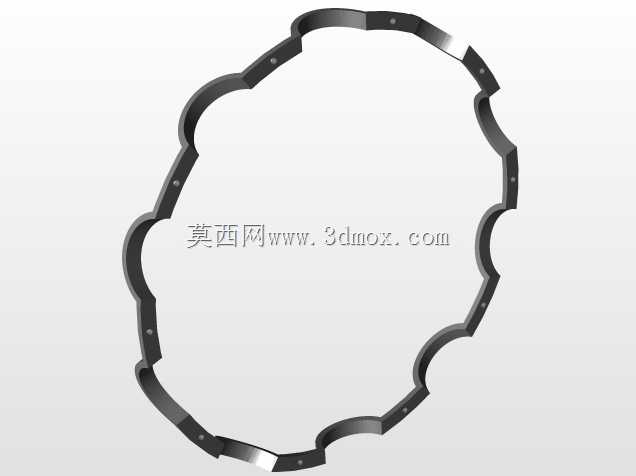

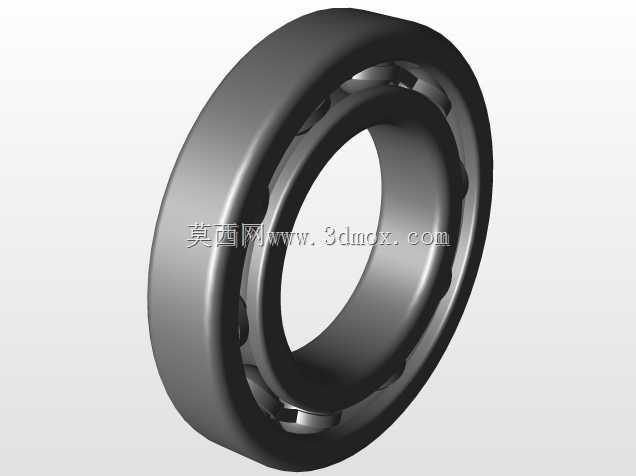

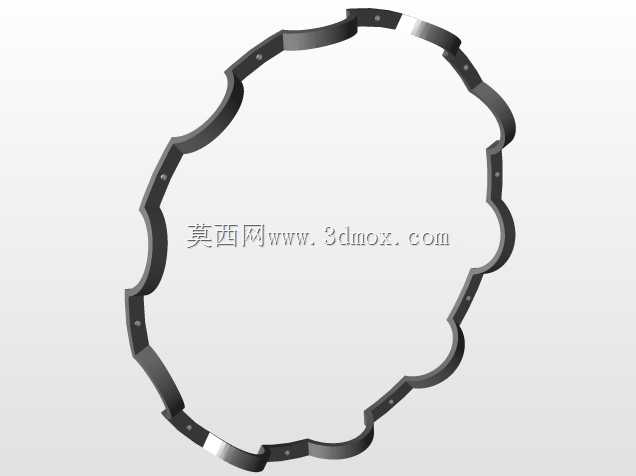

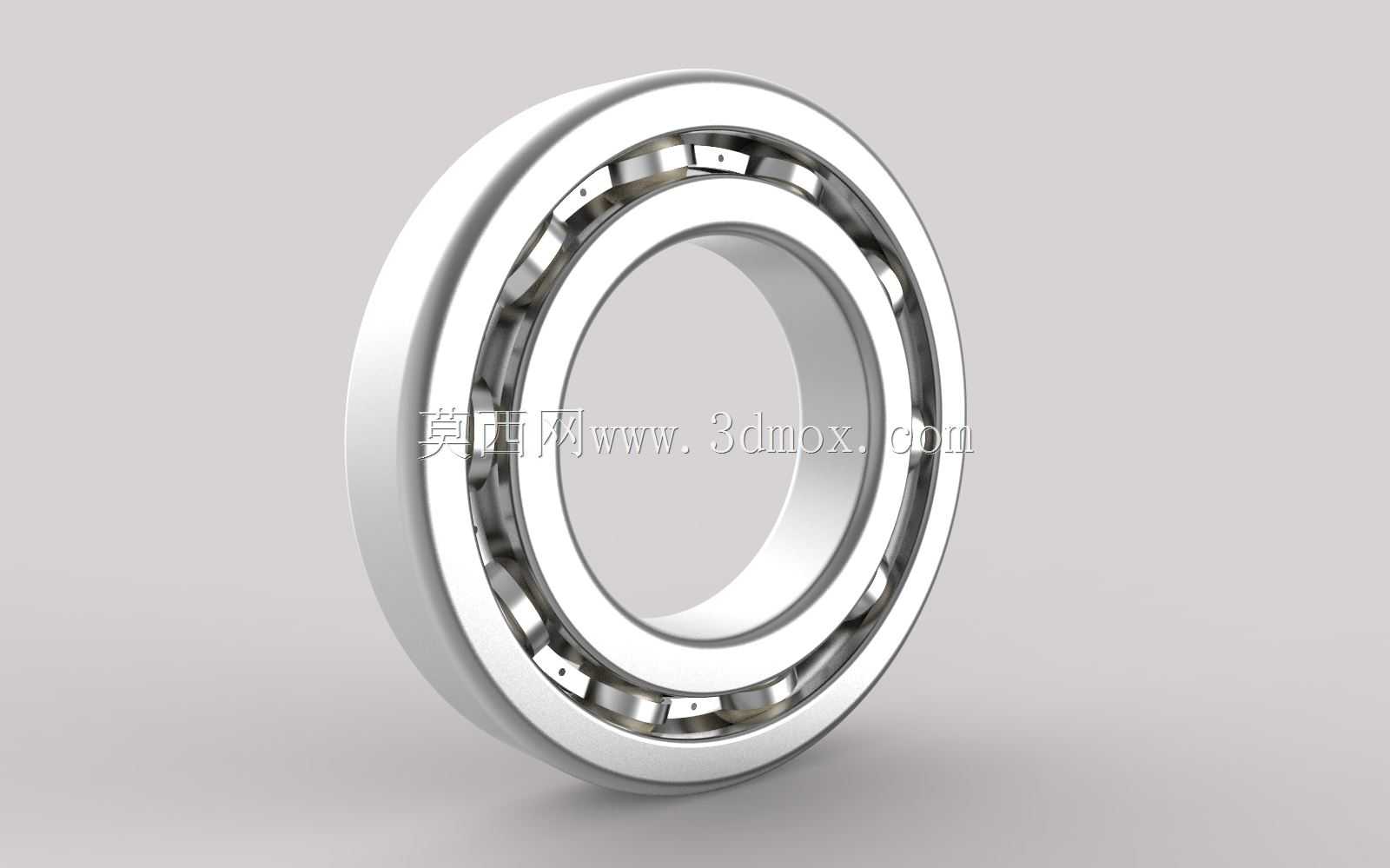

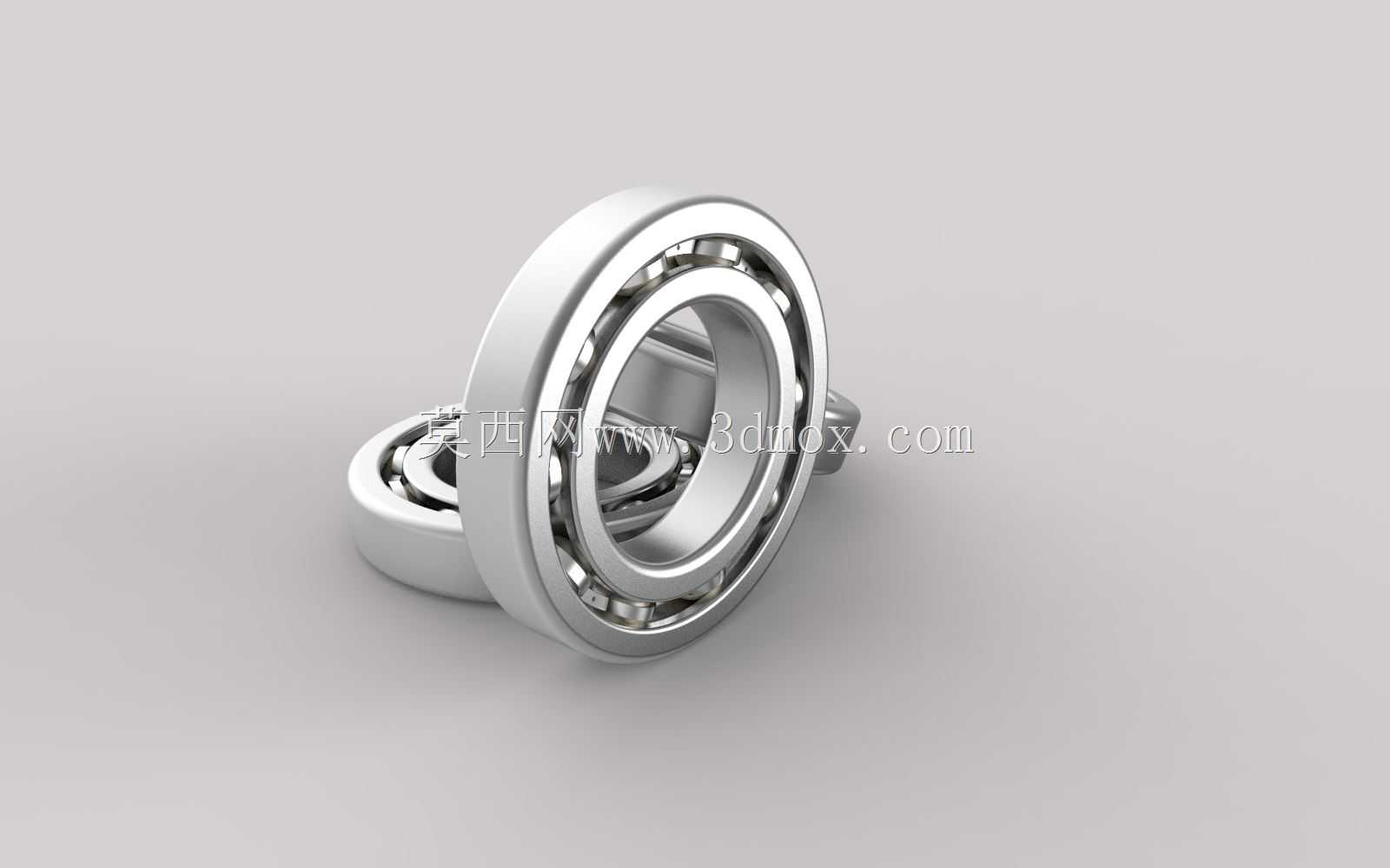

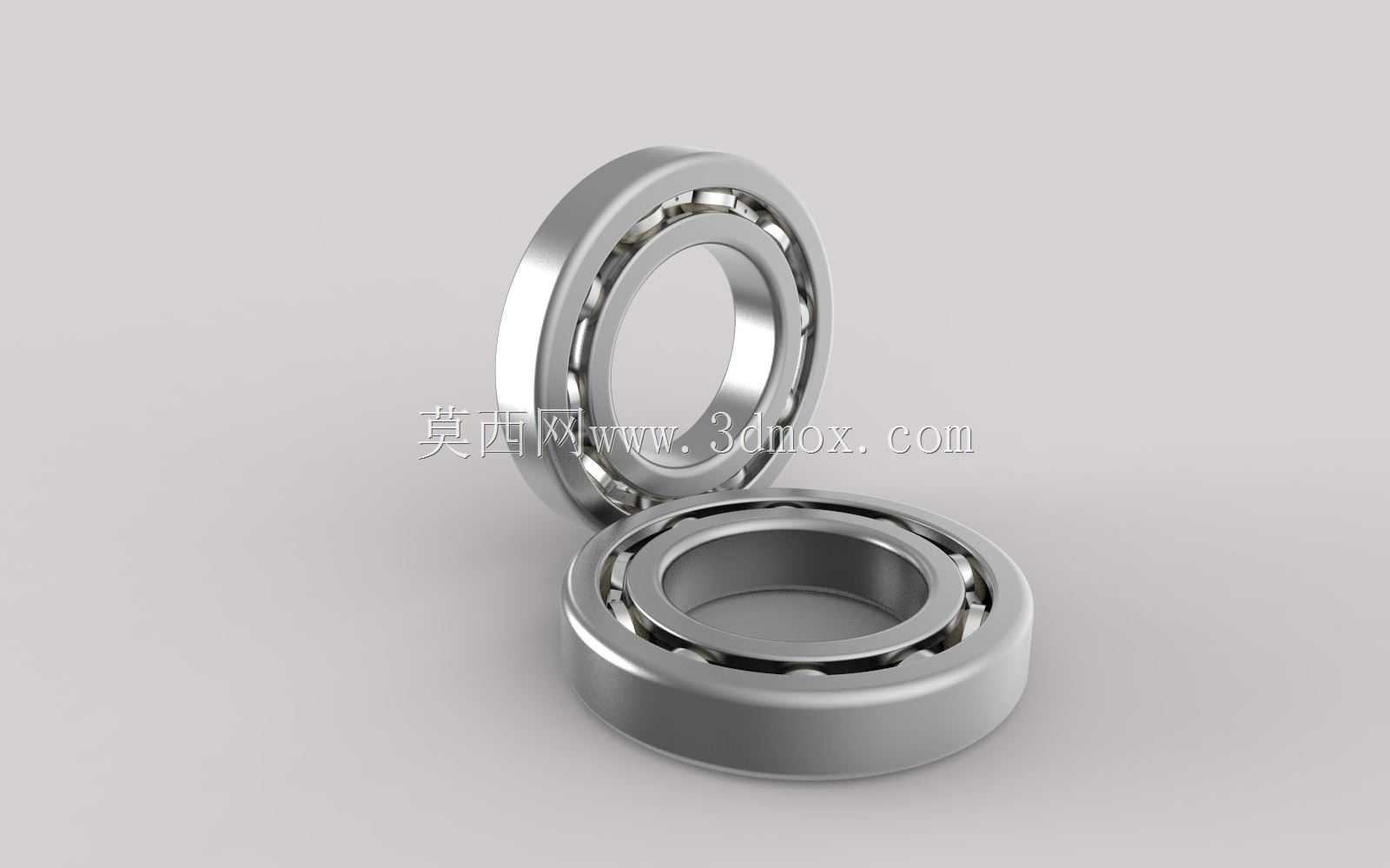

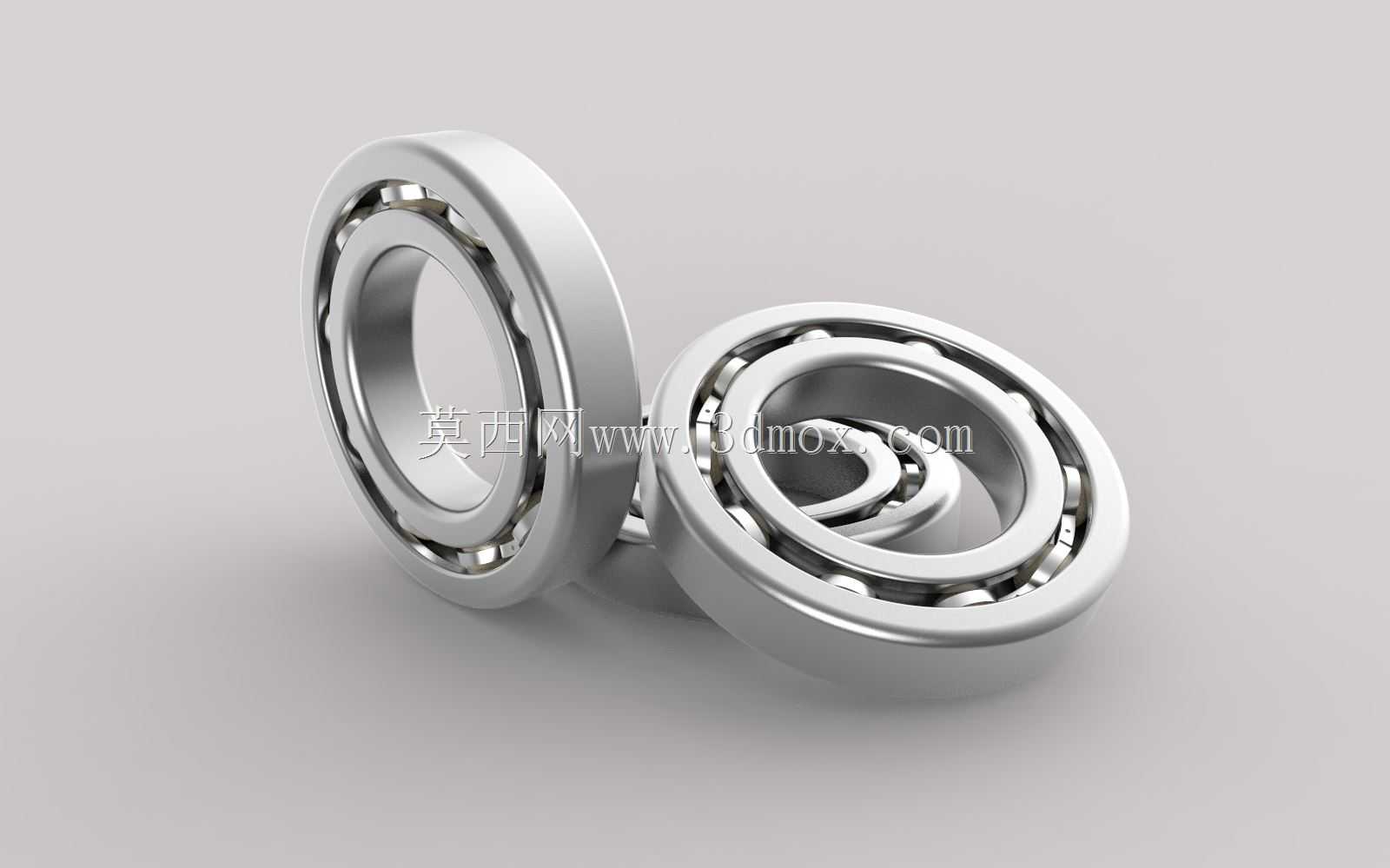

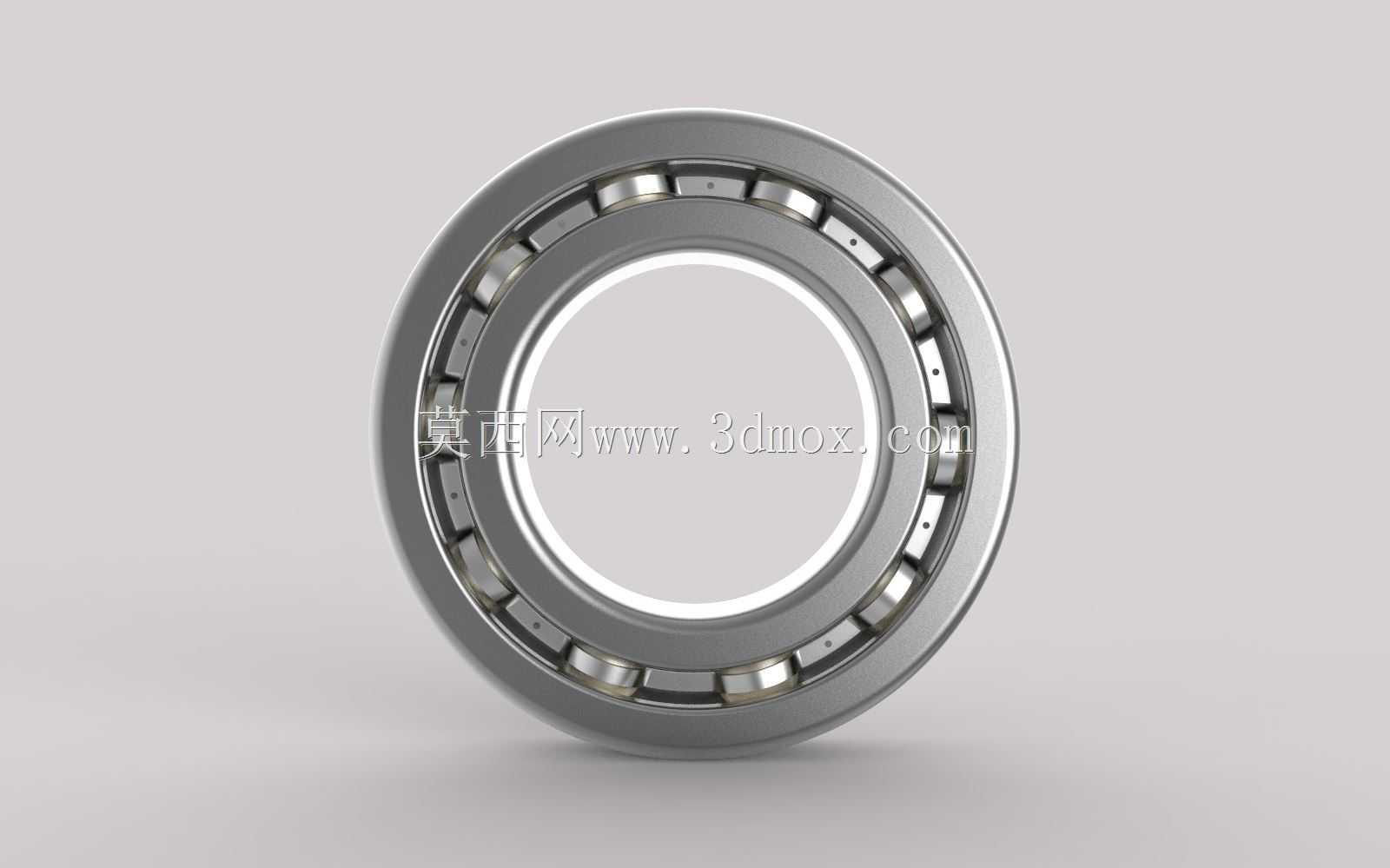

滚动轴承是旋转机械装备中应用范围最广的核心支撑部件，在各类机电设备、输送系统、动力传动场景中承担着降低转轴摩擦阻力、约束轴系径向与轴向位移的核心作用，从家用电机、办公设备到重型工程机械、精密机床主轴，几乎所有存在旋转运动的机械结构都离不开这类标准支撑元件。这款深沟球轴承模型完整还原了成品轴承的全结构细节，包含外圈、内圈、钢制滚动球体、冲压保持架四个核心组成部分，各部件的配合间隙、滚道曲率、倒角尺寸都按照通用工业级轴承的实际设计规范还原，能够直观展现滚动轴承的工作原理与装配逻辑。从设计思路来看，这类轴承的内圈与转轴过盈配合随轴同步转动，外圈与轴承座孔过渡配合起到固定支撑作用，均匀分布在内外圈滚道之间的钢球通过滚动摩擦替代传统滑动摩擦，大幅降低轴系运转过程中的阻力损耗与温升，保持架则将所有滚动体均匀分隔，避免钢球之间直接接触摩擦，同时引导滚动体在滚道内顺畅运转，优化轴承内部的载荷分布均匀性。模型呈现的轴承外形为标准径向接触深沟球结构，安装边界遵循通用轴承的尺寸规范，内圈内径、外圈外径、装配宽度都符合对应型号轴承的互换性要求，既可以承受稳定的径向载荷，也能在一定范围内承受双向轴向载荷，适用于高速低噪的运转场景。在实际工业应用中，这类轴承的选型需要匹配轴系的载荷大小、转速区间、安装空间、同轴度误差等参数，模型完整还原的结构细节能够帮助设计人员快速理解轴承的装配关系，在设备布局阶段提前规划轴承座的安装空间、密封结构与润滑通道位置，避免后续装配过程中出现干涉问题，也能为设备维护人员直观展示轴承的内部构造，帮助判断轴承磨损、卡滞等常见故障的产生原因，在传动系统设计、机械原理教学、设备运维培训等场景都能发挥直观的展示作用。
