注塑模具设计教学参考三维模型

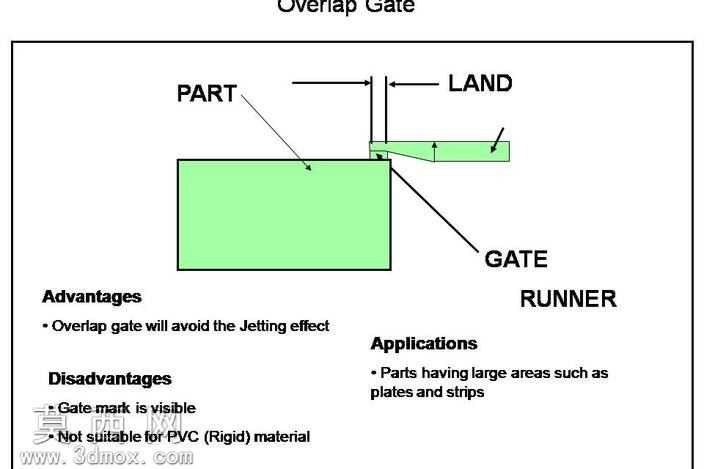

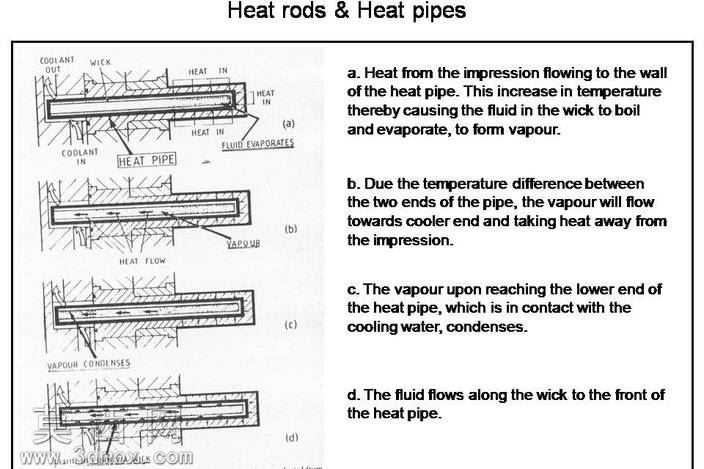

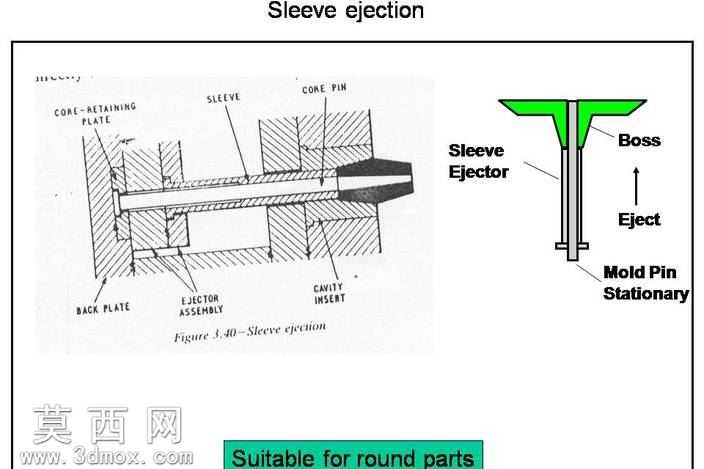

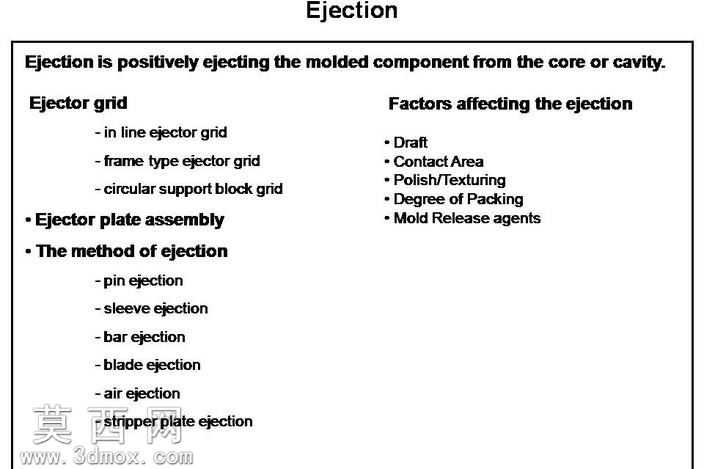

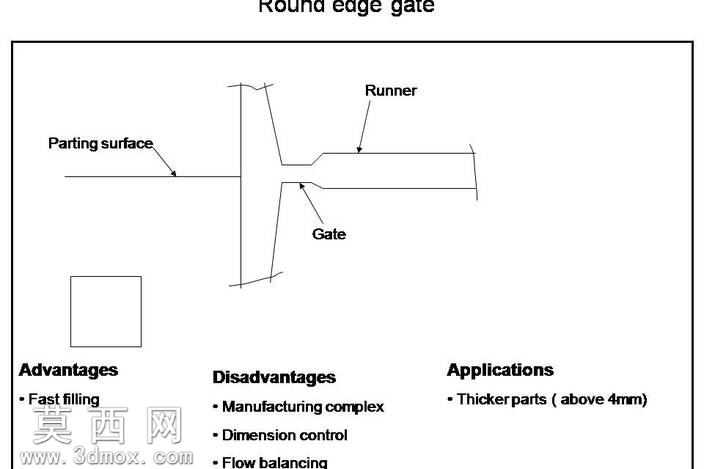

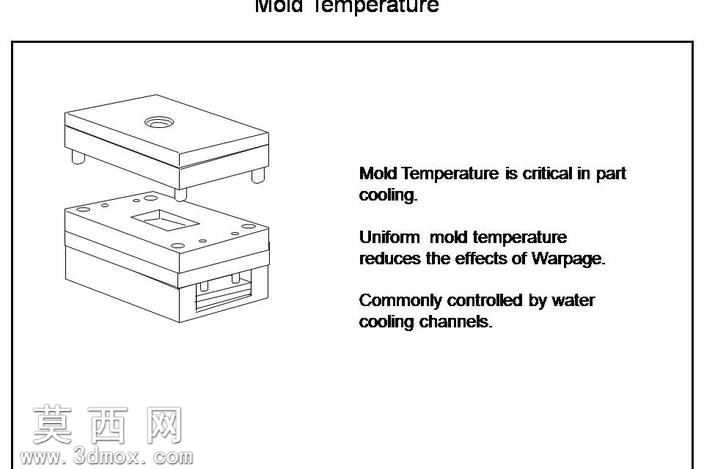

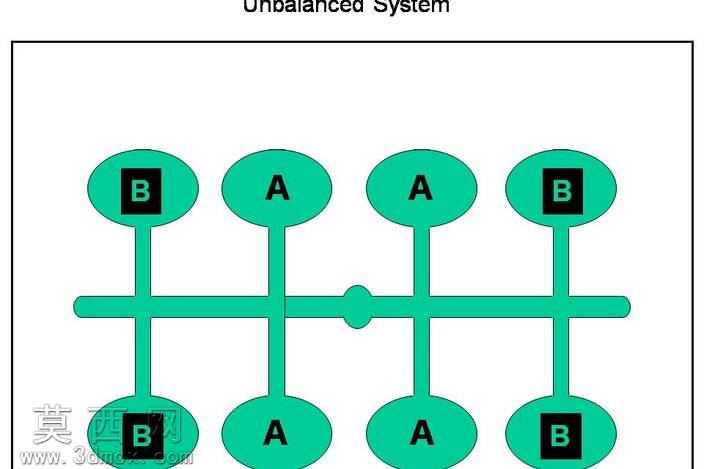

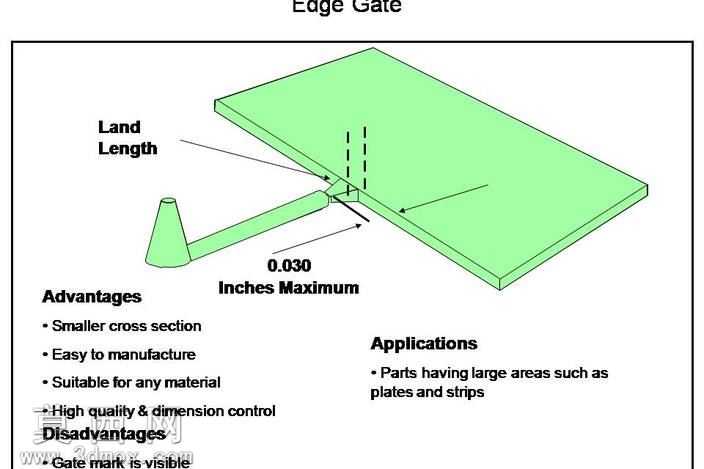

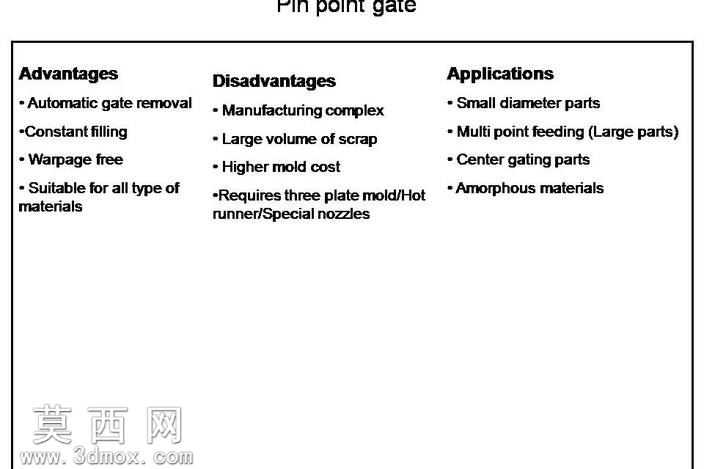

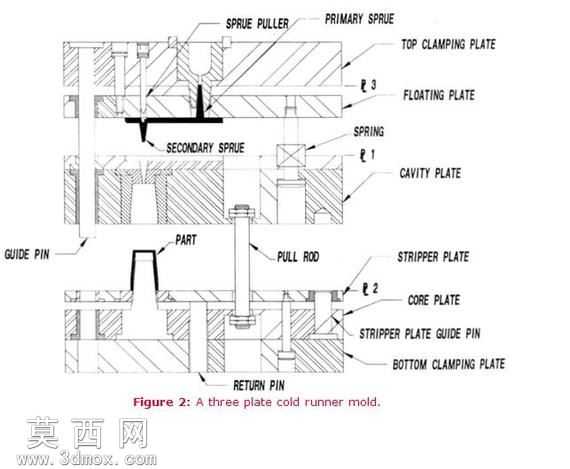

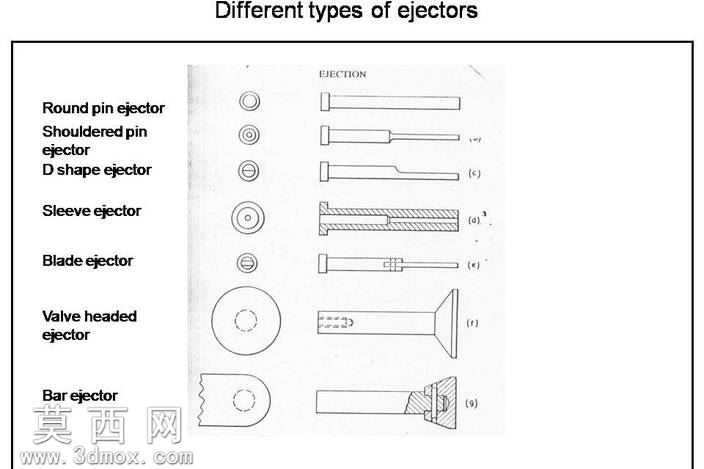

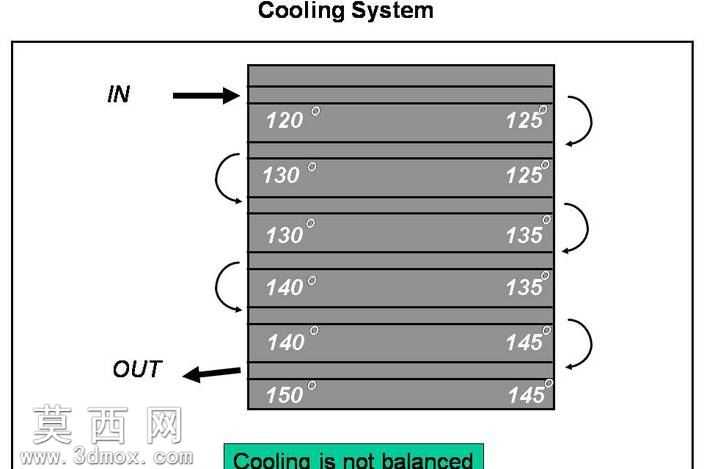

本套注塑模具设计参考三维模型，围绕注塑成型全流程的核心结构与设计逻辑搭建，依托三维建模软件完成整套模具的参数化构建，完整还原注塑模具从产品分型、浇注系统设计、冷却回路排布到顶出机构设置的全流程设计细节。建模过程中严格遵循注塑模具的设计规范，对型腔型芯的配合公差、流道的截面尺寸、浇口的位置选型、冷却水路的走向布局都做了精准的参数化设定，所有结构特征均保留可编辑的建模历史，方便设计人员根据实际产品需求调整对应参数。模型渲染阶段采用贴近工业实物的材质表现，对模具钢的金属质感、成型塑料件的表面质感、密封件的橡胶质感都做了分层材质调整，搭配均匀的工业场景光照，清晰展现模具各组件的装配关系与结构层次，能够直观呈现模具合模、注塑、保压、冷却、开模顶出的完整动作逻辑。设计思路上以教学演示为核心目标，将复杂的注塑模具结构拆解为多个独立的功能模块，每个模块的建模逻辑都对应实际注塑生产中的工艺要求，比如浇注系统的设计充分考虑塑料熔体的流动平衡，避免出现充填不足、熔接痕明显的成型缺陷；冷却系统的布局兼顾冷却效率与温度均匀性，减少产品成型后的翘曲变形问题；顶出机构的选型匹配产品的结构特征，保证顶出过程中产品不会出现顶白、变形的损伤。整套模型既可以作为注塑模具设计的教学演示素材，帮助初学者快速理解注塑模具的核心结构与设计要点，也可以作为实际模具设计的参考模板，辅助设计人员快速完成同类型模具的方案搭建，缩短模具开发的前期设计周期，降低设计过程中出现结构疏漏的概率，同时模型配套的结构说明能够清晰标注各部件的功能作用与设计注意事项，让使用者能够快速掌握注塑模具设计的核心逻辑，理解不同结构设计对应的工艺需求与生产场景。
