股骨

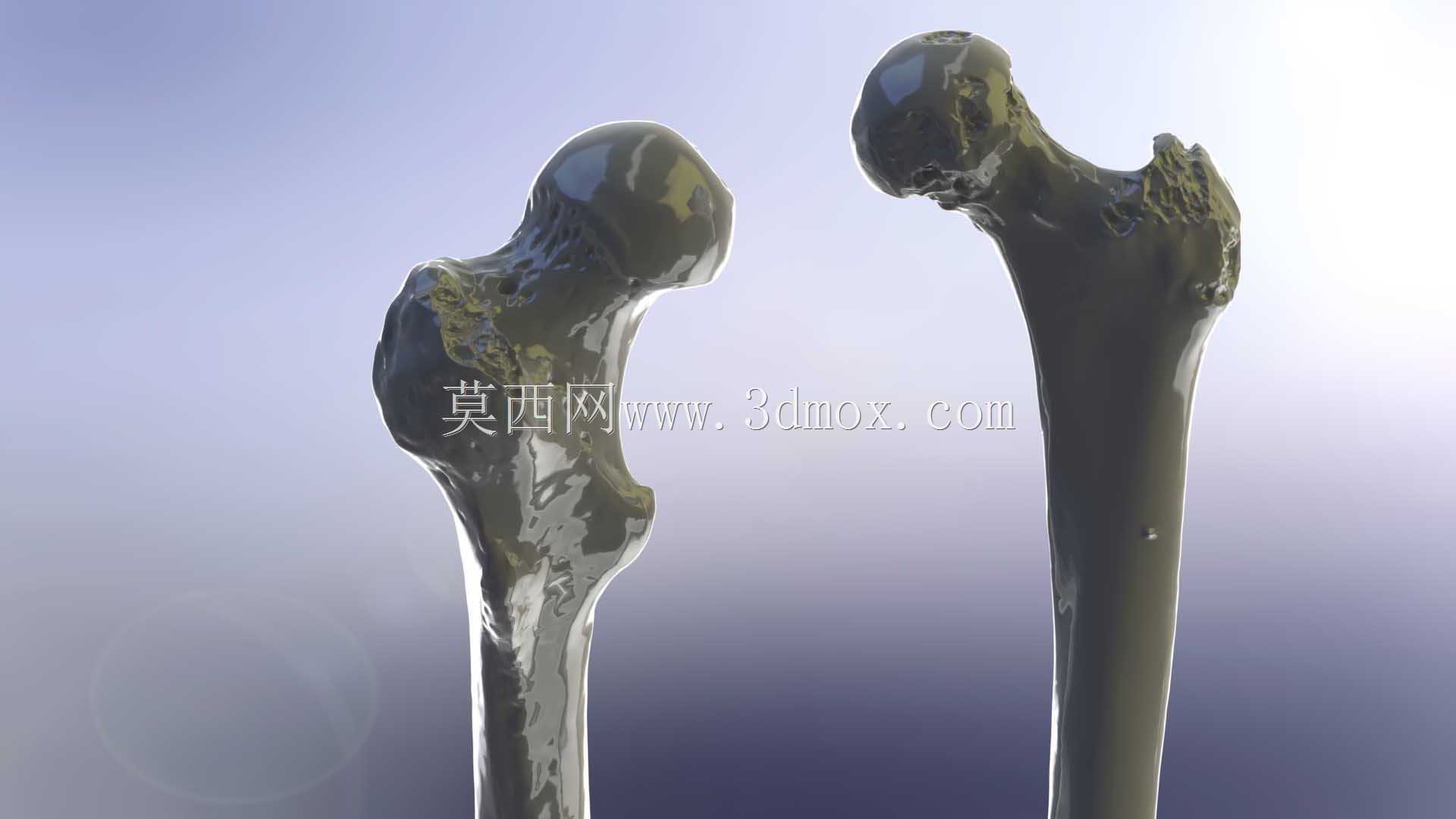

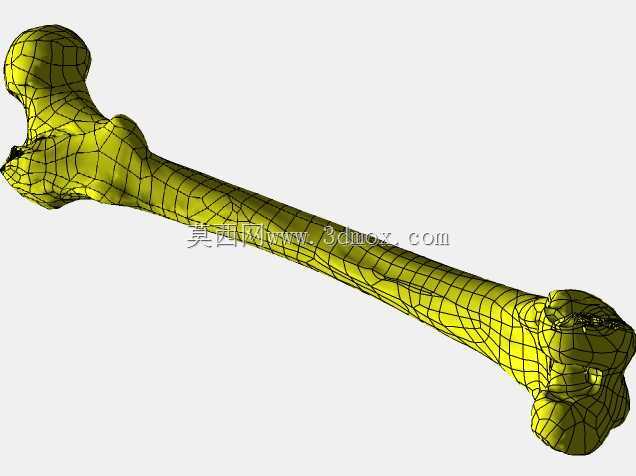

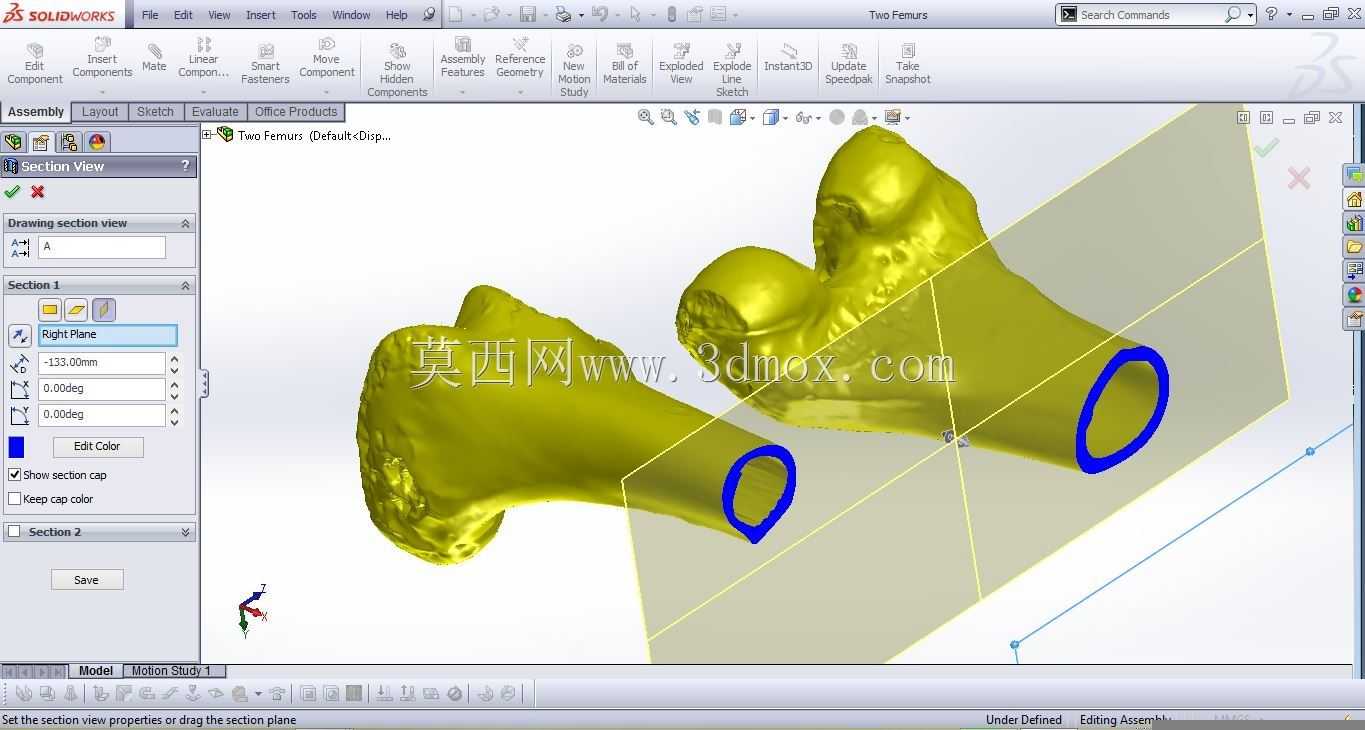

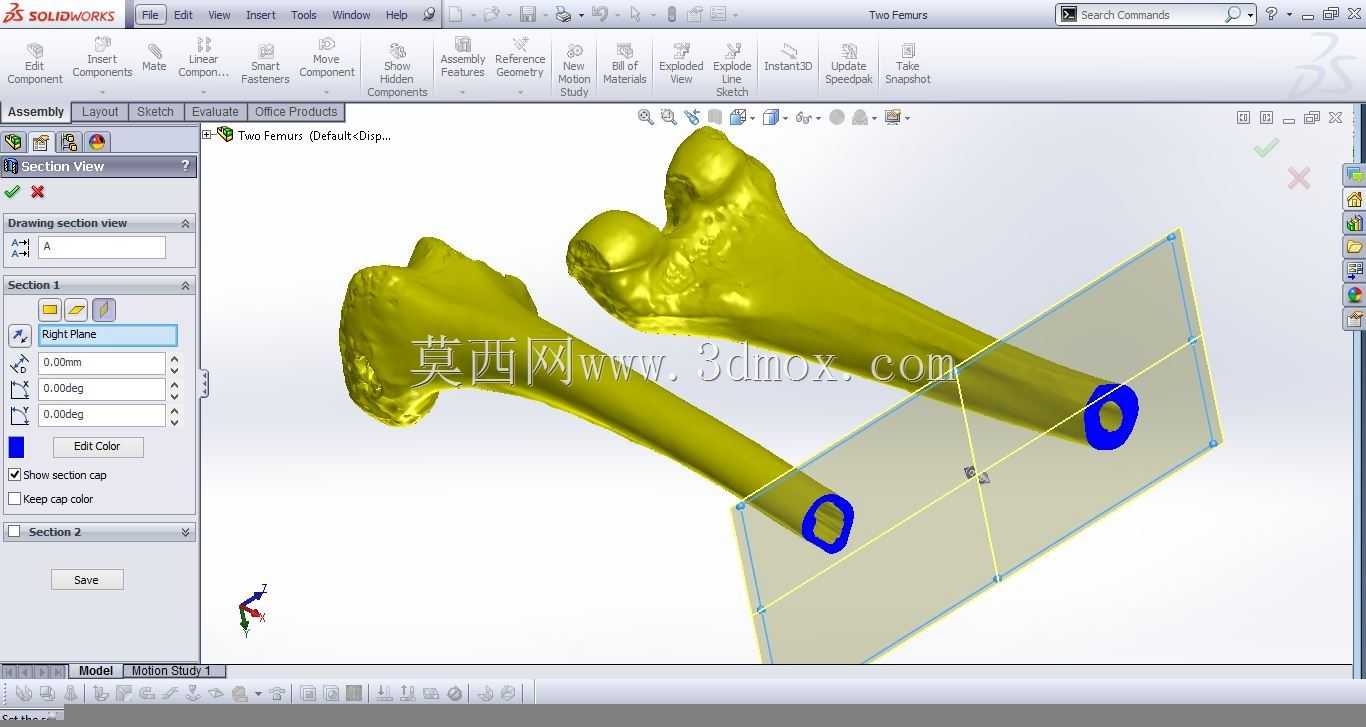

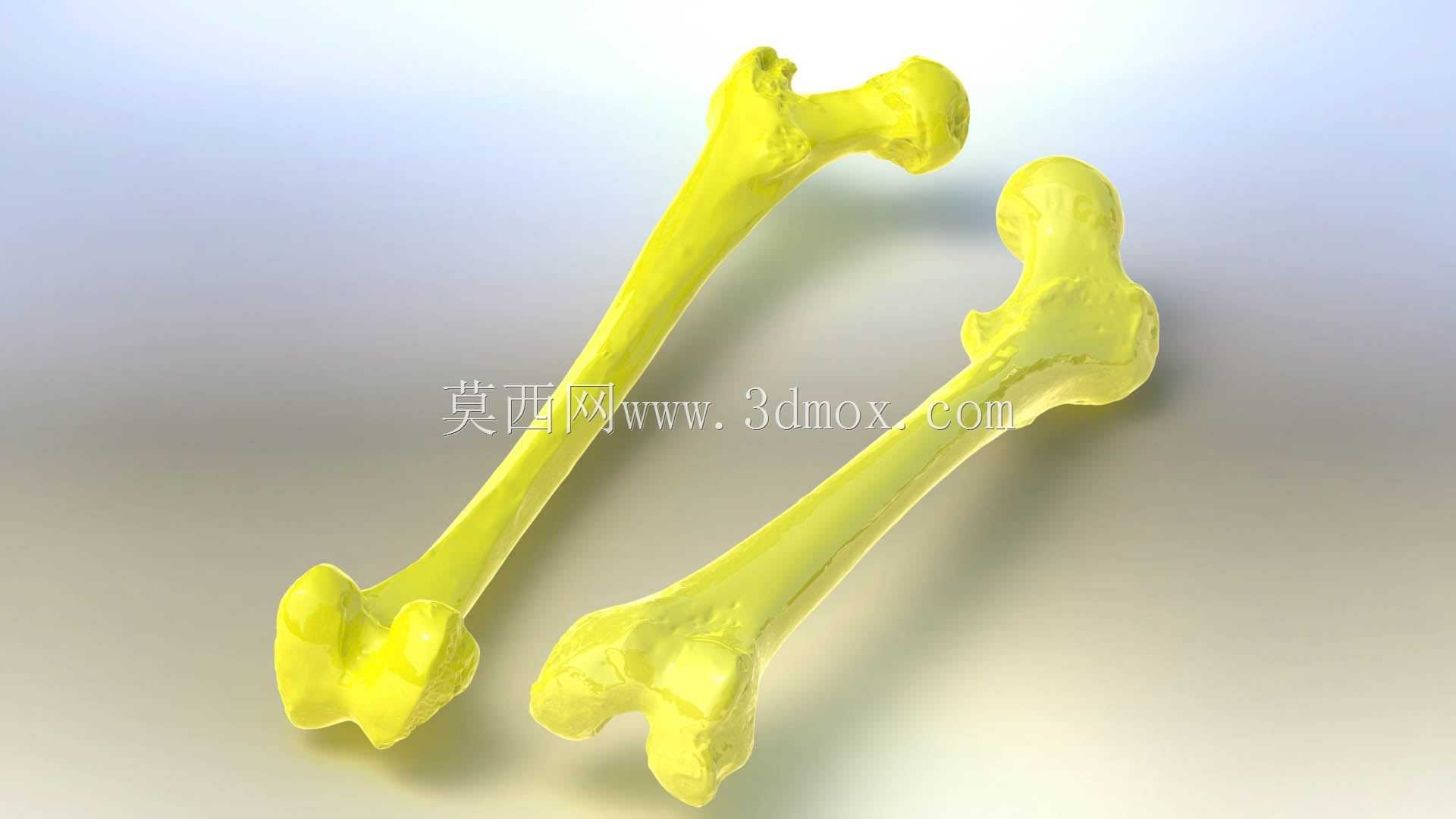

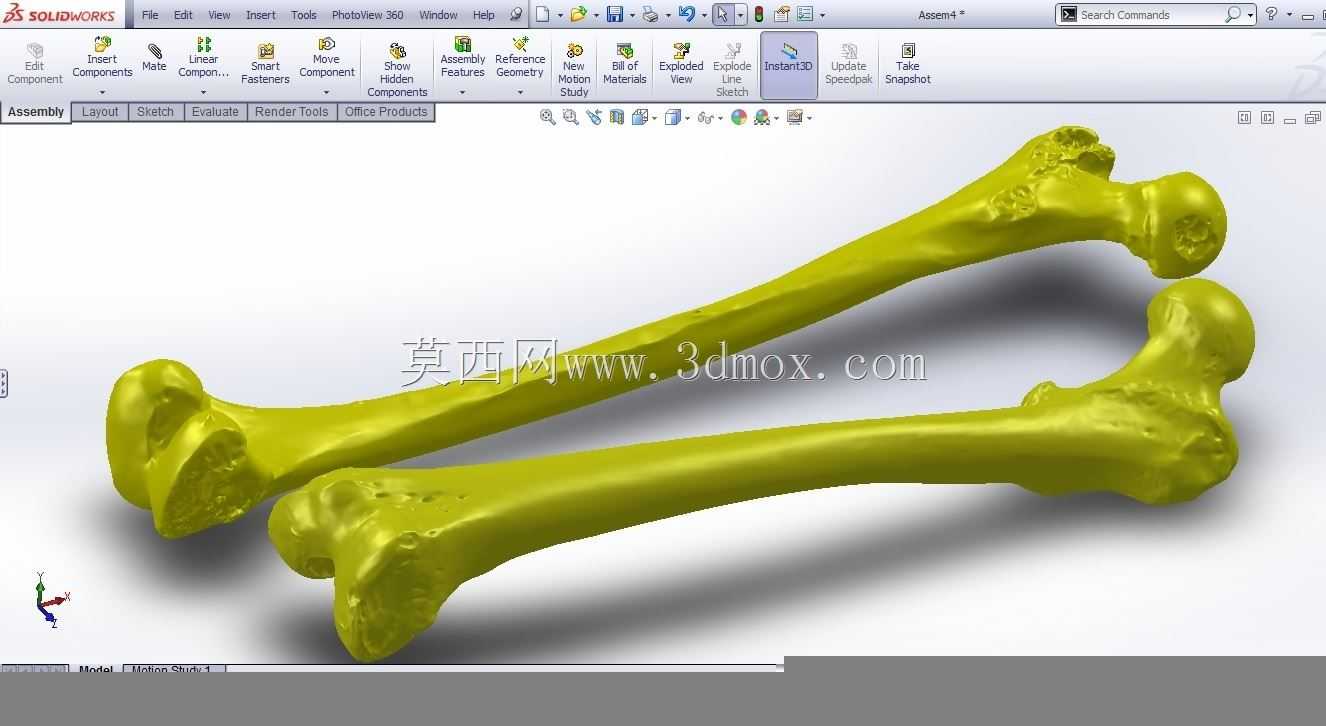

数字成像（DI）（CMM光学）和CT扫描（CT成像）制备的股骨（带主要的整体或腔）这些股骨的人体标本的性质是：股骨1:男性，左腿，年龄44，死亡2016，体重85（kg），身高185（cm）（原始比例）股骨2:男性，左腿，年龄69，死亡2015，体重79（kg），身高188（cm）（原始比例）在FE软件中模拟骨骼，对股骨1和2进行3D数字成像（CMM optical 2015，德国GOM公司制造，VDA校准）。数字化模型首先使用云点（即CATIA V5/R21中的STEP格式）作为壳建模，然后转换为实体模型。值得一提的是，在本研究中，骨小梁或骨髓不包括在有限元模型中。为了模拟骨的中心腔和内层，使用了使用CT扫描数据的精确方法（螺旋CT扫描，识别号：ASMA 951355-3801，modern AZMA Co.Siemens，SOMATOM plus4）。在这种方法中，对骨骼进行完全扫描，然后使用Marco-PACS软件创建一组相互距离为10mm的截面。每个节段与股骨顶部的绝对距离用于定义节段的精确坐标。所有切片都以二维格式存储，并以医学通信（DICOM）格式进行数字成像，并在Adobe Photoshop CC中可视化。最后，将原始股骨的三维模型和横截面的二维图像用精确的横截面坐标转换到solidworks2013软件中，并用该软件的lofted cut模块对骨腔进行建模。使用这种方法，骨骼的模型完全精确到0.1毫米。由于本文研究了骨轴的临界屈曲载荷，因此模型中不包括股骨近端和远端区域
