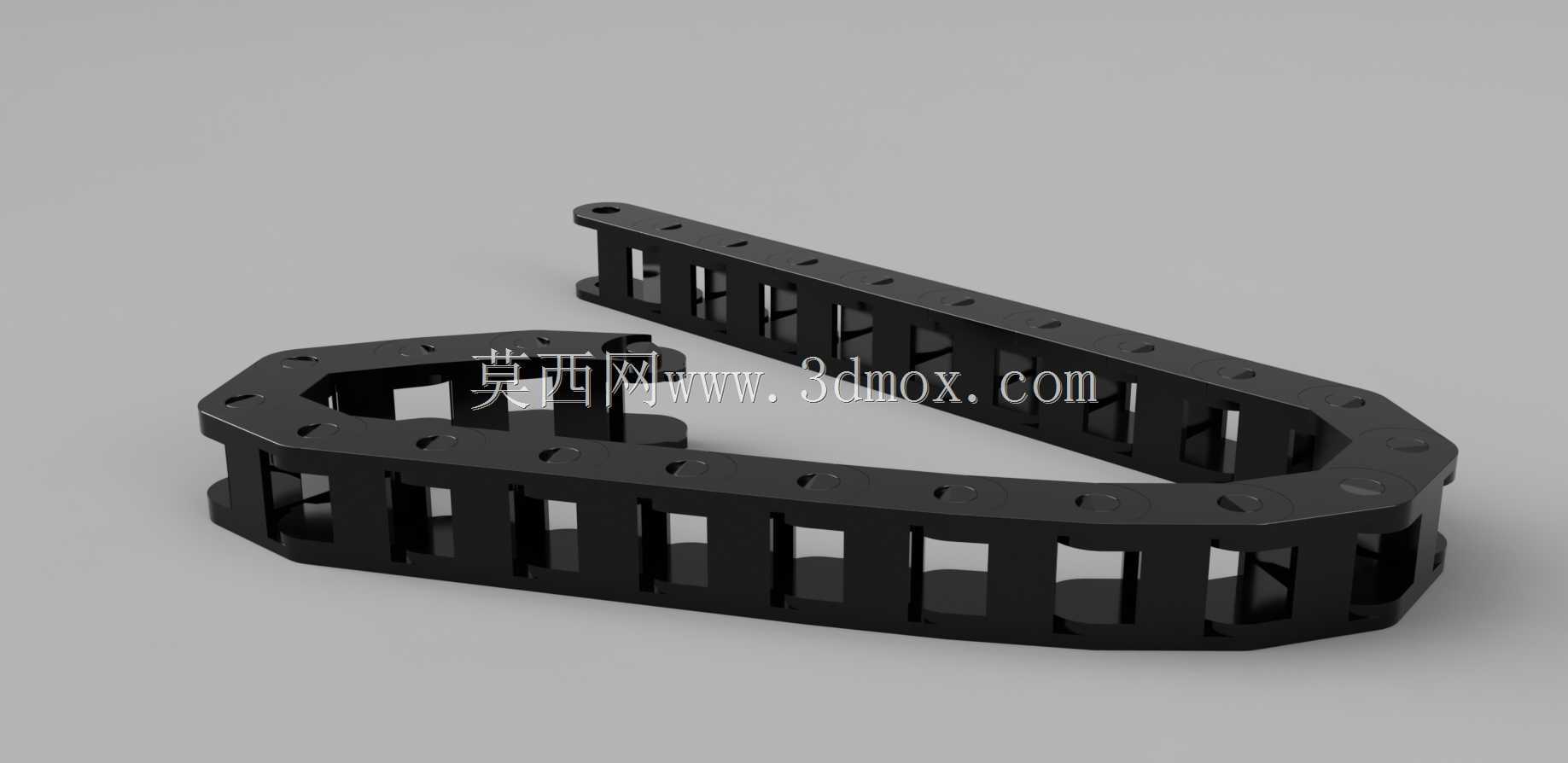

带功能接头全约束关节电缆拖链

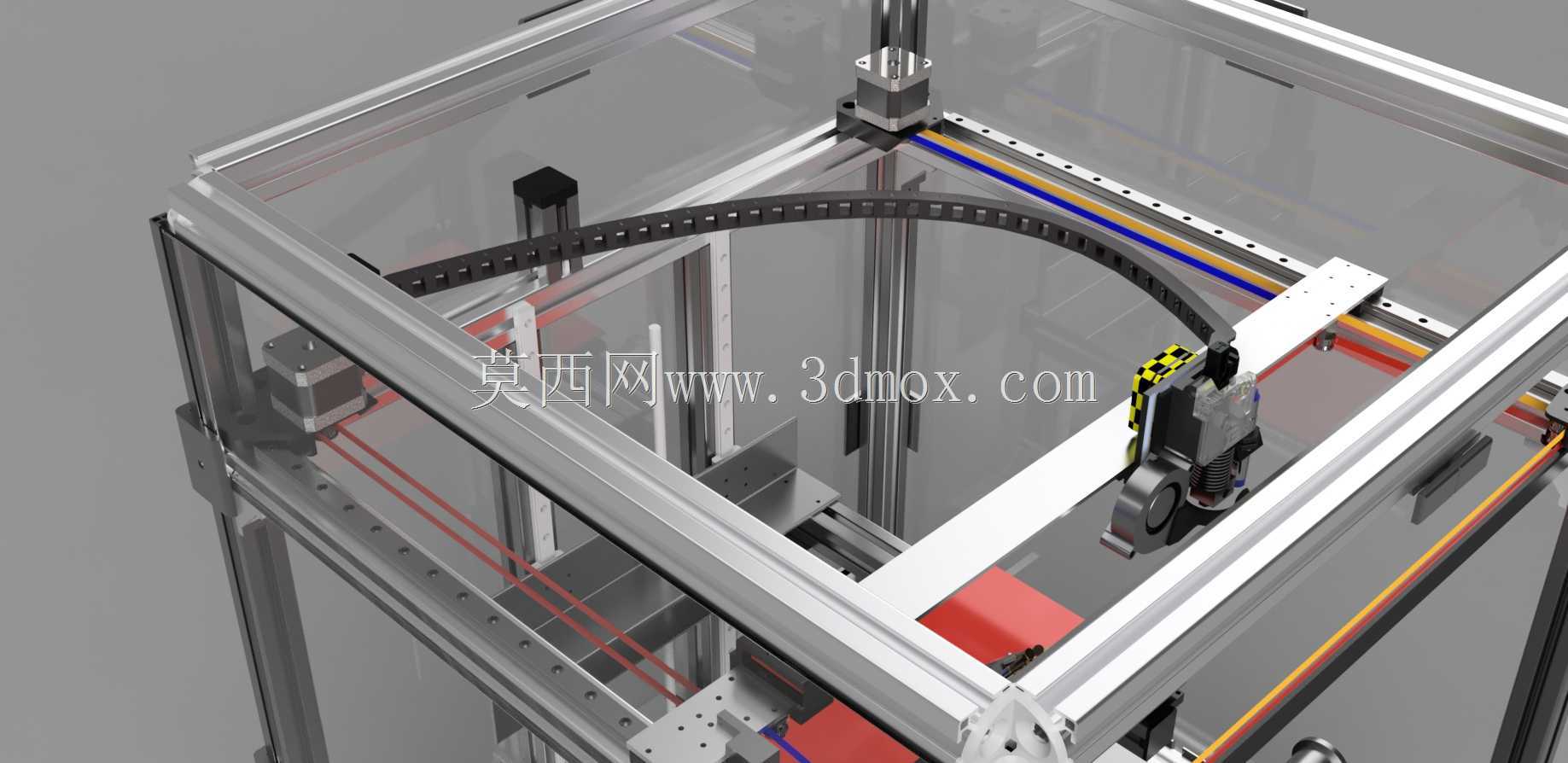

这款电缆拖链是专为往复运动场景设计的线缆防护部件，目前已在CoreXY结构3D打印设备上完成实际装机验证，可广泛适配各类需要线缆随动防护的自动化设备、小型数控加工设备、桌面级机械臂等场景，核心作用是在设备执行往复直线或曲线运动时，对内置的电缆、气管、油管等柔性管线形成全程包覆防护，避免管线在运动过程中与设备结构件发生摩擦、拉扯、弯折过度等问题，大幅延长柔性管线的使用寿命，降低设备运维过程中线缆故障的发生概率。

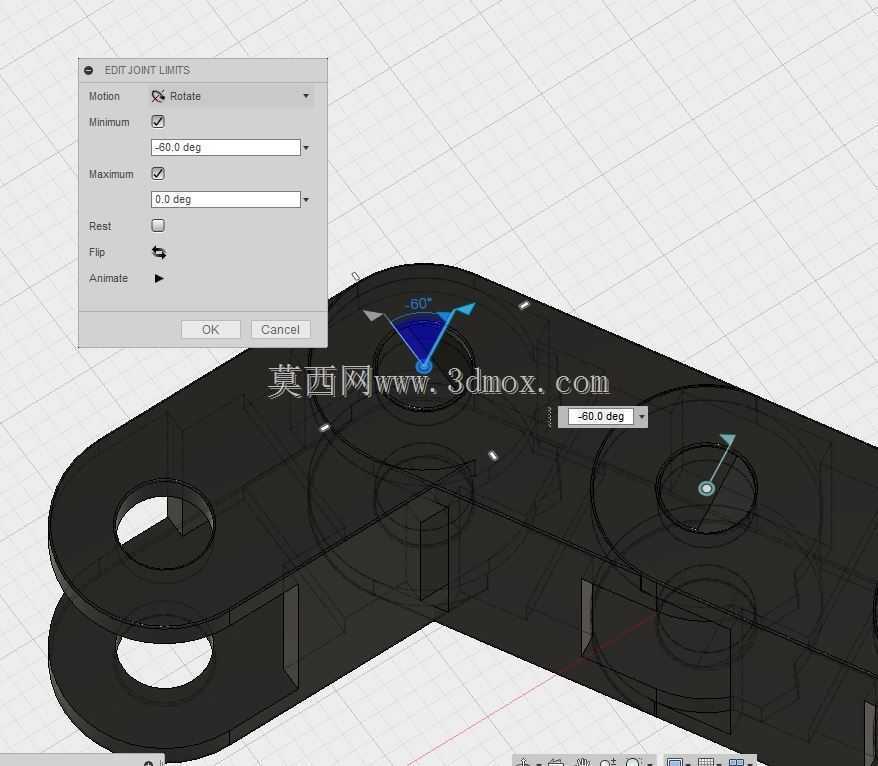

该拖链采用全功能约束关节设计，每一节链节之间的连接结构都做了限位约束，既可以保证拖链在弯曲过程中形成规整的圆弧轨迹，不会出现链节错位、局部弯折角度过大导致管线被挤压的问题，同时也限制了链节的非运动方向自由度，让拖链在高速往复运动时不会出现侧向偏移、晃动的情况，运行稳定性更强。拖链整体为镂空桥式结构，在保证结构强度的前提下尽可能降低了自身重量，减少运动过程中对设备驱动端的负载，同时镂空结构也便于观察内部管线的排布状态，日常检修维护时无需完全拆解拖链即可快速排查管线问题。

设计过程中充分考虑了实际安装的适配性，拖链两端预留了标准化的功能接头，可直接与设备的固定端和运动端安装位对接，无需额外加工转接件即可完成固定。链节采用模块化拼接设计，用户可根据自身设备的实际行程需求，灵活增减链节数量调整拖链总长度，适配不同的运动行程范围。拖链的弯曲半径经过精准计算，可保证内部管线在弯曲状态下的曲率始终大于线缆允许的最小弯曲半径，不会对内部的信号电缆、动力电缆或者气动软管造成折损。安装边界方面，拖链的整体宽度、高度以及单节链节的长度都做了紧凑化设计，可适配安装空间较为局促的桌面级设备，安装时仅需预留出拖链弯曲段的圆弧空间即可，不会过多占用设备内部的有效布局空间，同时链节表面做了光滑处理，运动过程中相邻链节之间的摩擦阻力更小，运行噪音更低，即使在长时间连续往复运动的工况下也不会出现明显的卡顿或磨损问题。
