ABB四极小型断路器开关三维结构模型

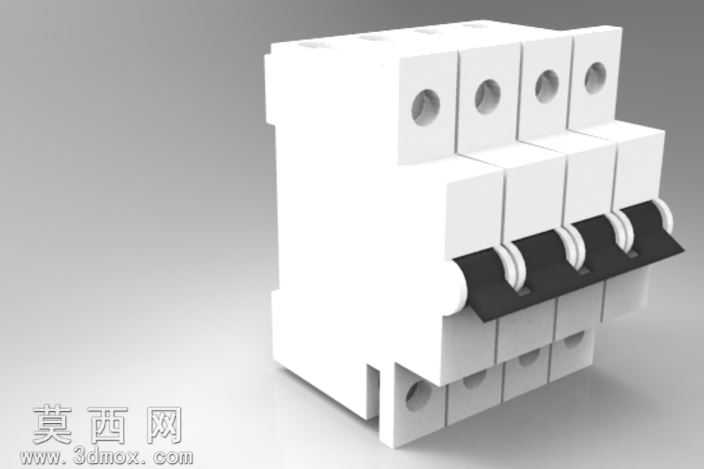

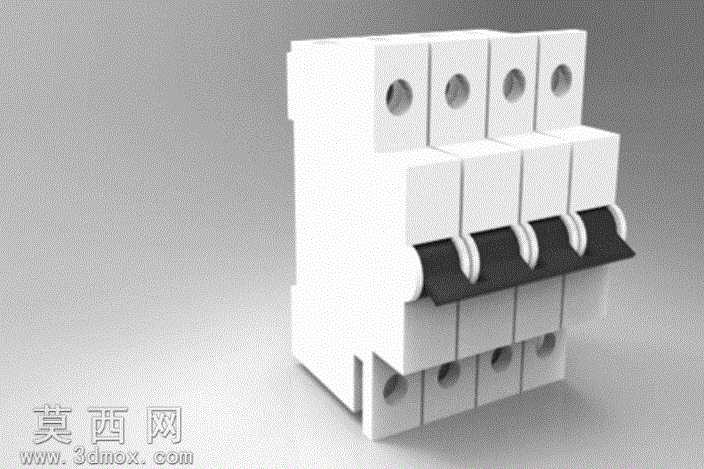

本作品为四极结构小型断路器的三维建模成果，建模阶段以实物测绘的尺寸参数为基准，在Pro/Engineer Wildfire环境下完成全参数化建模，整体严格遵循模数化配电产品的尺寸规范，适配标准DIN导轨安装的尺寸要求。建模过程优先采用自底向上的装配逻辑，先拆分完成各个独立零件的建模：首先构建外壳基座部分，采用白色阻燃工程塑料的材质设定，建模时精准还原基座上的安装卡槽、进出线接线孔位、操作机构让位槽的细节特征，外壳表面的脱模斜度、边角圆角过渡都按照实际注塑件的工艺要求做了处理，保证结构符合生产工艺逻辑。之后完成内部操作机构、触头组件、脱扣机构的零件建模，再依次完成四个极位的动触头、静触头、灭弧室安装位的结构搭建，每个极位的结构保持一致的参数关联，修改单极参数即可同步调整其余极位的尺寸，大幅提升模型的可编辑性。操作手柄部分采用黑色耐冲击塑料材质，建模时还原手柄的弧形握持面、手柄与基座之间的活动间隙、手柄指示分合状态的位置限位结构，保证手柄的摆动行程符合实际产品的操作角度范围。接线端子部分还原了压线螺丝的螺纹结构、接线框的夹持结构、端子处的防触电挡板细节，进出线端的圆孔尺寸完全匹配对应规格导线的接入要求。渲染阶段采用白模渲染风格，主光源设置在模型斜上方45度位置，搭配柔和的环境补光消除模型暗部死黑，材质参数调整上，白色外壳设置轻微的磨砂塑料漫反射效果，黑色手柄设置略高的反光度模拟哑光工程塑料质感，金属接线部件设置低粗糙度的金属质感，整体渲染效果清晰展现产品的外观结构与各部件的装配关系。设计思路上完全还原实物的装配层级，所有活动部件保留正确的装配约束关系，可直接用于模拟手柄分合操作的运动演示，模型结构完整无破面，各零件之间无干涉，既可以用于电气配电场景的三维布局展示，也可用于产品结构教学、低压电器原理演示的配套素材，模型细节还原度高，各部分比例协调，完全符合小型断路器的实际产品特征。
