立式镀锌电气配电柜体三维设计

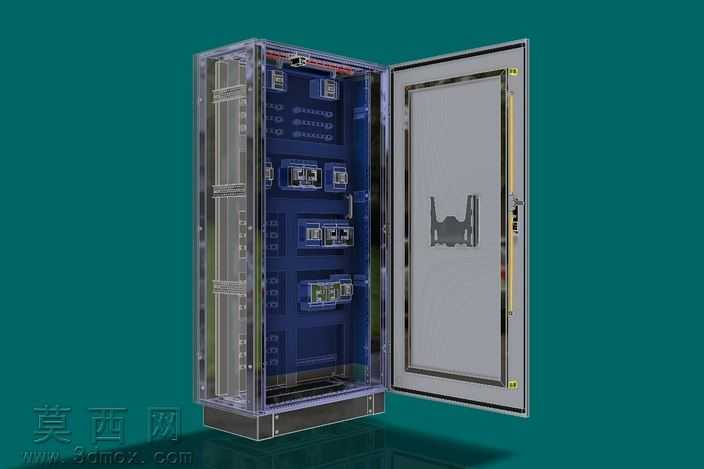

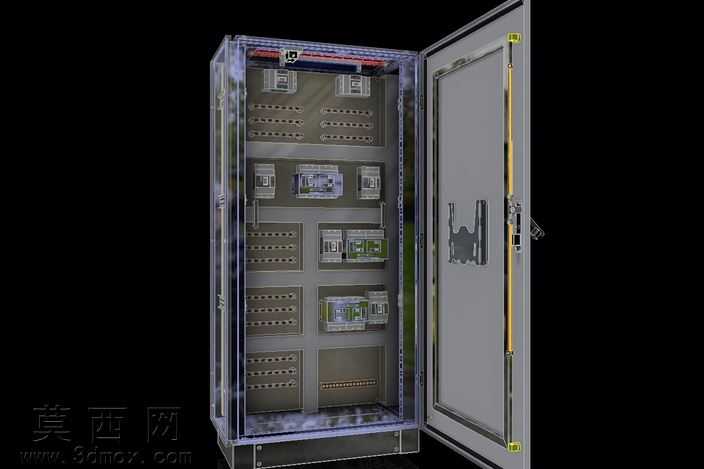

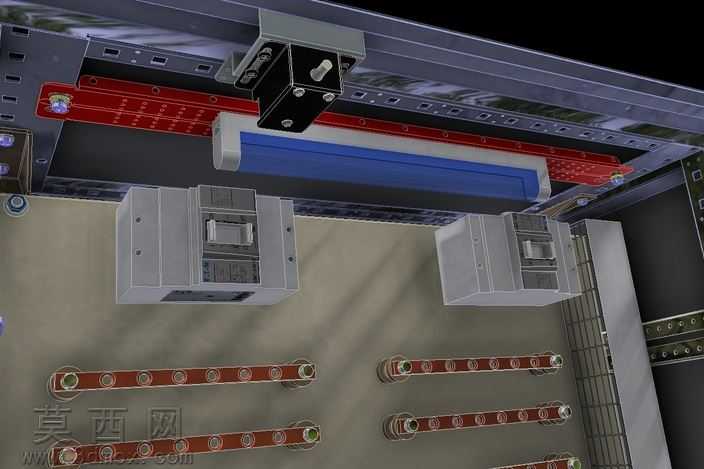

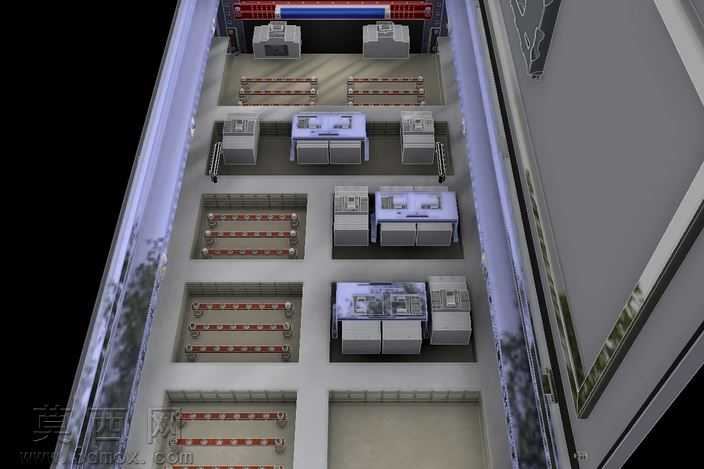

本作品为立式电气配电柜的三维建模设计，整体采用立式长条形柜体结构，建模过程中严格遵循电气柜体的实际尺寸规范进行比例搭建，首先通过基础几何体拉伸构建柜体的整体外框架，精准还原柜体的高度、宽度与深度比例，对应设计参数中1500mm高度、800mm宽度、450mm深度的尺寸设定，保证模型与实际产品的尺寸一致性。建模阶段对柜体的细节结构进行了精细化处理，包括正面的柜门开合结构、侧边的安装固定点位、柜体内部的层架预留空间，同时还原了镀锌板材的拼接结构，对板材的折弯处、焊接点位做了细节刻画，避免模型出现结构失真的问题。材质渲染环节，针对柜体采用的14口径镀锌板材特性，调配了带有细微金属磨砂质感的镀锌钢材质，还原镀锌板表面特有的亚光金属光泽与细微的锌层纹理，同时对柜门的密封结构、正面的保护托盘部件做了单独的材质区分，让不同部件的材质表现更贴合实际生产中的物料特性。渲染输出时采用了柔和的影棚光照环境，通过主光源勾勒柜体的立体轮廓，辅助光源补全柜体侧面与背面的暗部细节，避免出现大面积死黑影响结构展示，同时添加了轻微的环境反射效果，让金属材质的真实感进一步提升。设计思路上围绕IP54防护等级的使用需求，在柜体的接缝处、柜门闭合位置做了对应的密封结构建模，保证模型能够直观体现防护结构的设计逻辑，内部预留的电气元件安装空间也按照常规配电柜体的排布逻辑做了分层设计，方便后续在模型基础上添加内部电气元件，整体模型结构规整，布线合理，无多余的冗余面，可用于电气配电方案展示、柜体结构验证、产品宣传渲染等多个场景，能够直观呈现立式镀锌配电柜的外观形态与结构特征。
