Teknic集成式SD系列伺服电机结构设计

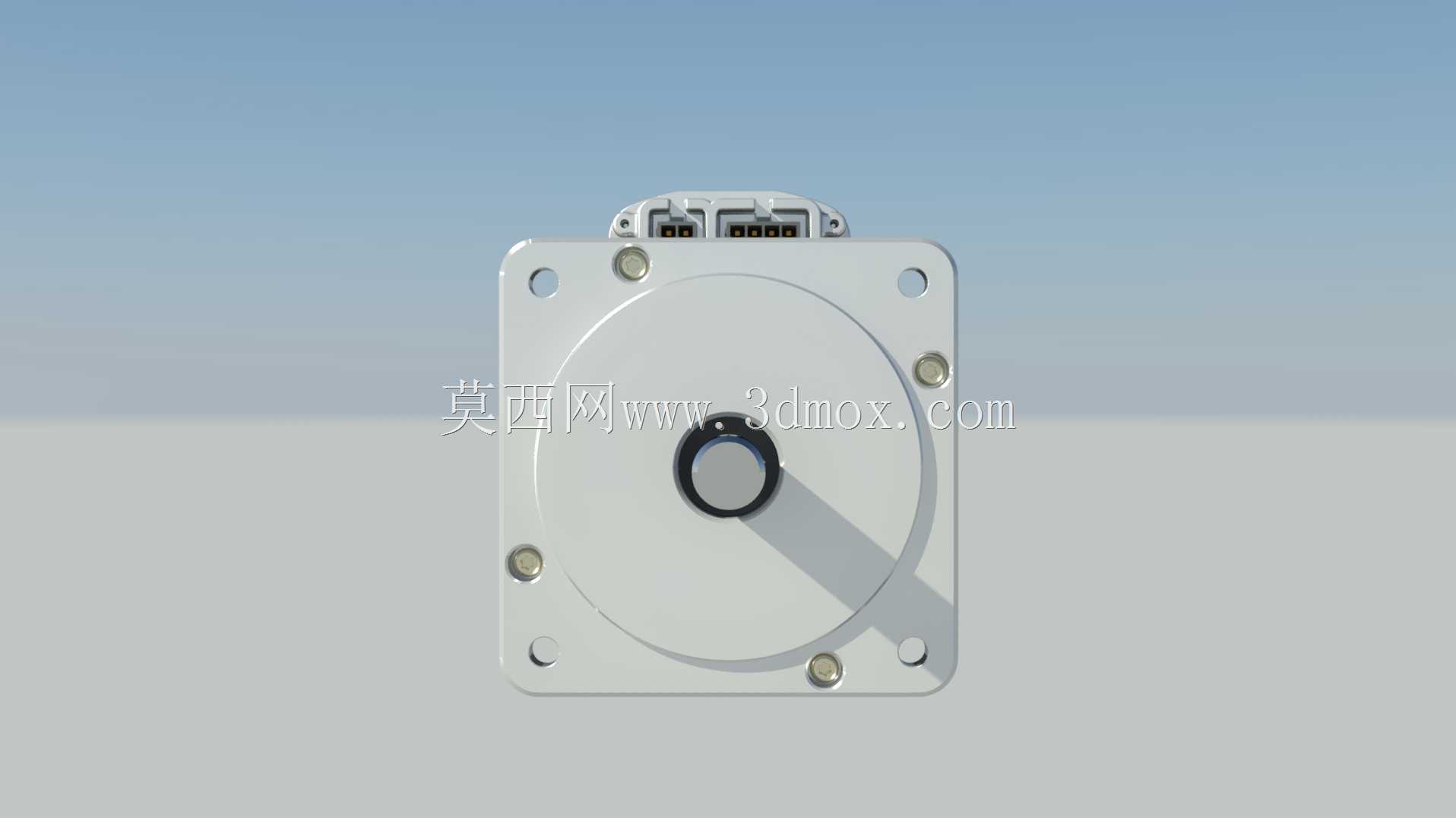

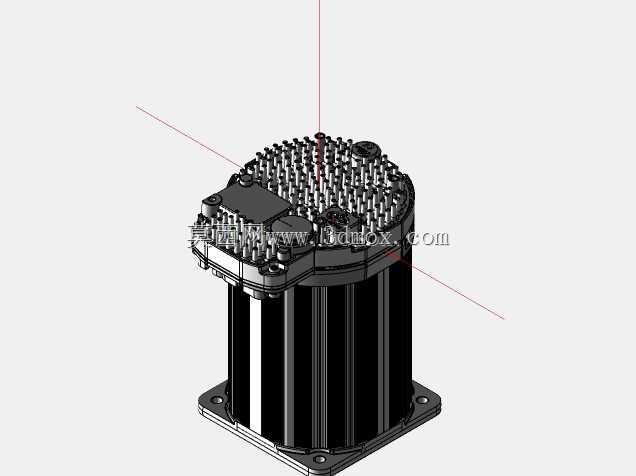

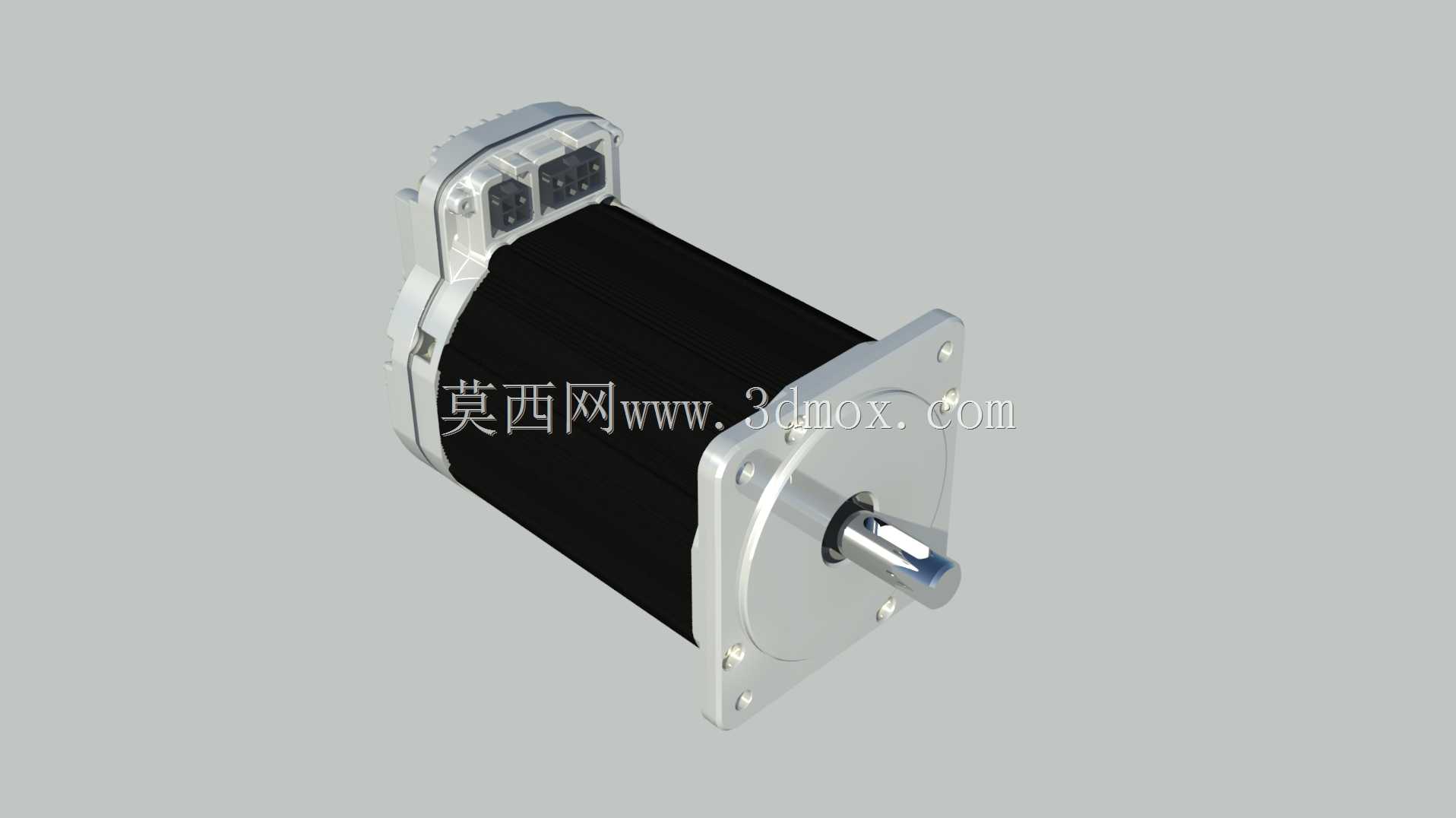

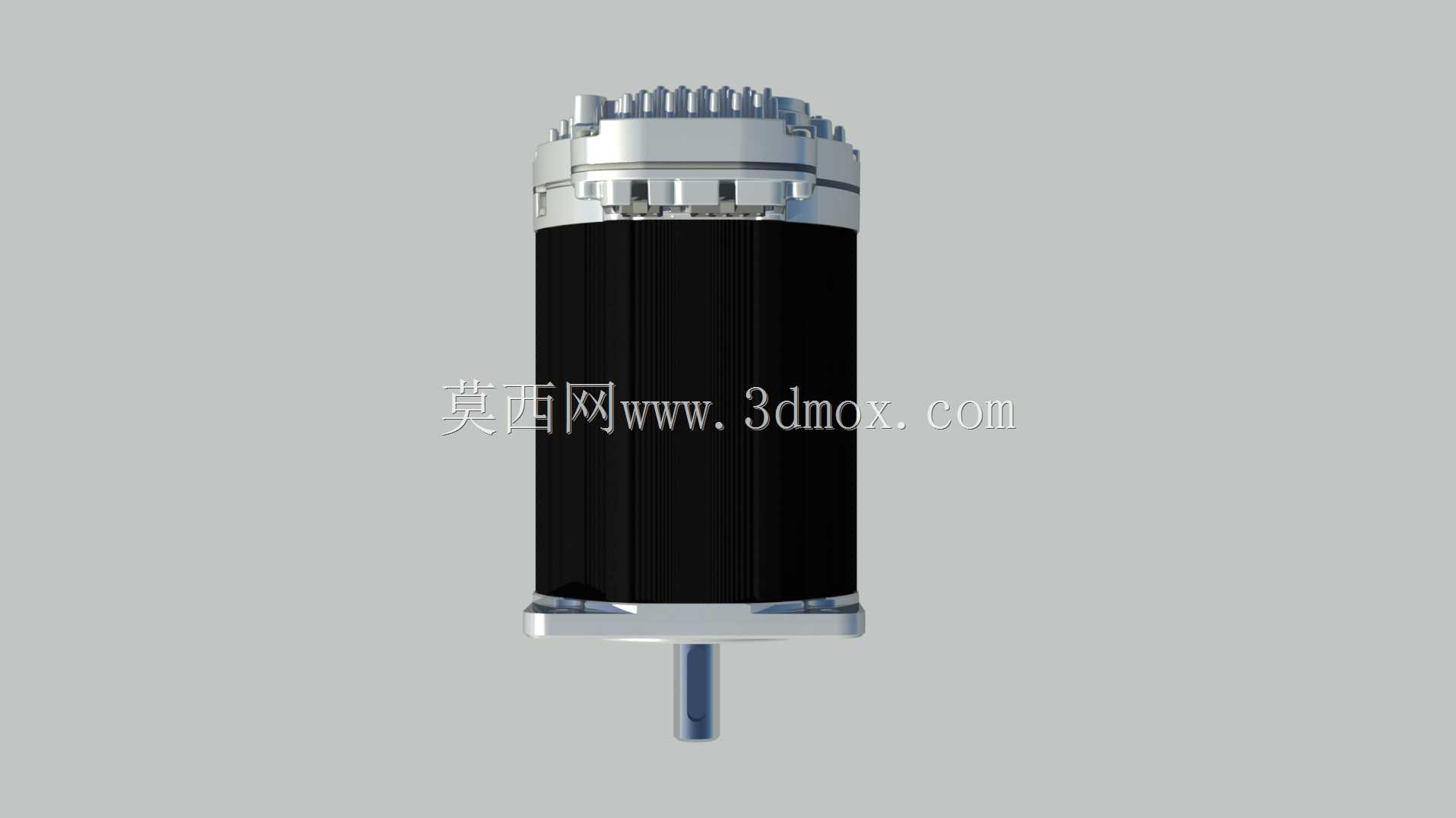

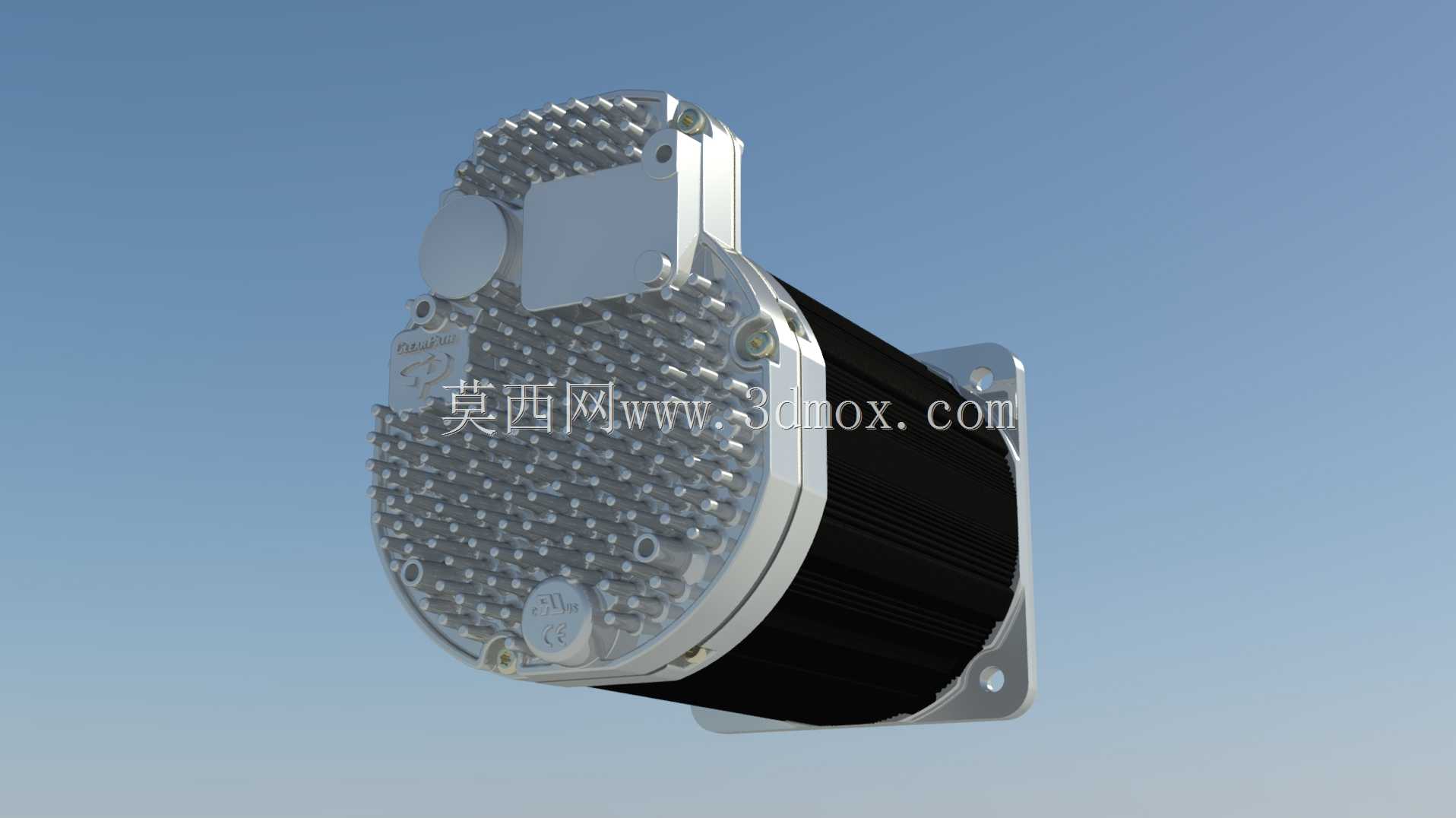

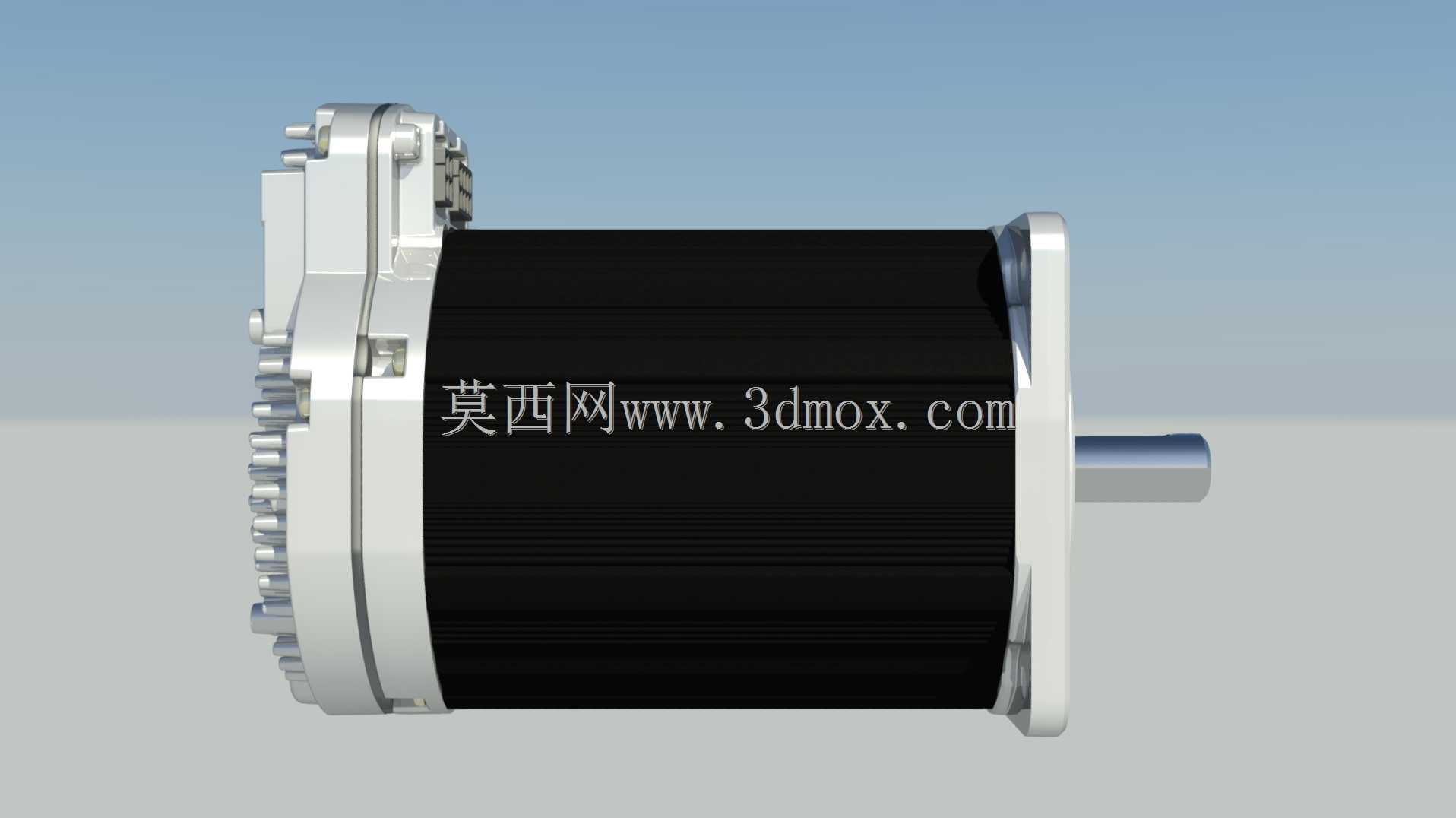

这款集成式伺服电机主要面向中小型自动化设备的动力升级场景，在3C电子装配流水线、小型CNC雕刻进给轴、桌面级机械臂关节、包装机械送料机构这类对安装空间有严格限制的设备中应用广泛，能够替代传统分体式伺服搭配步进电机的动力方案，解决原有方案布线杂乱、安装调试繁琐、控制精度不足的痛点。它将伺服驱动模块、位置反馈编码器、动力输出单元完全整合在标准步进电机的安装尺寸框架内，用户无需额外搭配独立伺服驱动器，仅需连接动力线缆与控制信号线缆即可完成部署，大幅降低了设备电控柜的空间占用需求，也减少了不同部件之间的接线故障概率。从功能特性来看，该系列分为两个功率档位，SDSK型号的输出扭矩可达同尺寸传统步进电机的2到3倍，能够满足中低速大扭矩的点位运动需求，SDHP型号的功率密度更高，可达同尺寸步进电机的8到15倍，适配需要高速响应的连续运动工况；内置的高分辨率编码器能够实现实时位置闭环反馈，从根源上避免步进电机常见的丢步、过冲问题，位置控制精度可达微米级，同时支持方向矢量控制，运行时的扭矩波动更小，低速运行无明显爬行现象，高速运行时的噪音与振动也远低于传统步进产品。在设计思路上，研发团队采用了一体化紧凑封装方案，后端的驱动接口区域采用下沉式布局，将接线端子、状态指示灯、调试接口全部整合在电机后端盖内，外部搭配防护盖板，既保证了接线的便利性，也能达到工业场景所需的防护等级；前端输出轴采用标准键槽加平面的适配结构，安装法兰的孔位尺寸完全兼容NEMA标准安装尺寸，用户可以直接替换原有同规格步进电机，无需修改设备的安装板结构，大幅降低了旧设备升级的改造成本。外形尺寸方面，该款电机的机身长度根据功率档位不同做了梯度划分，安装法兰的止口直径、安装孔间距完全符合行业通用标准，输出轴的轴径、伸出长度也与同规格步进电机保持一致，安装边界完全适配现有设备的安装空间，不会出现干涉问题；机身外壳采用高强度铝合金挤压成型，表面做了阳极氧化处理，既保证了结构强度，也能提升散热效率，长时间满负载运行时的机身温度控制在合理范围内，不会出现过热降频的问题，能够满足工业场景7*24小时连续运行的可靠性要求。
