平面关节型装配工业机器人三维设计

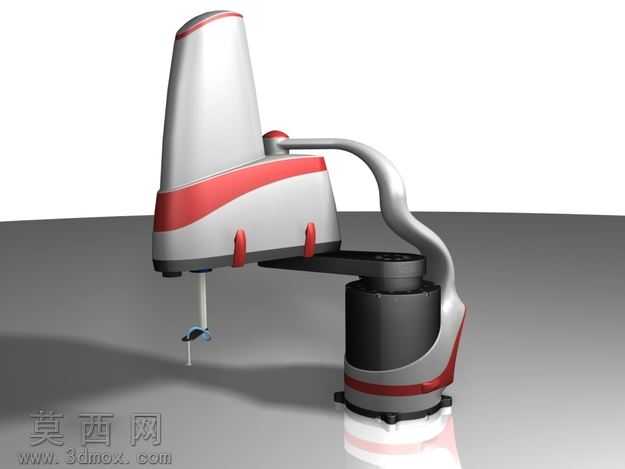

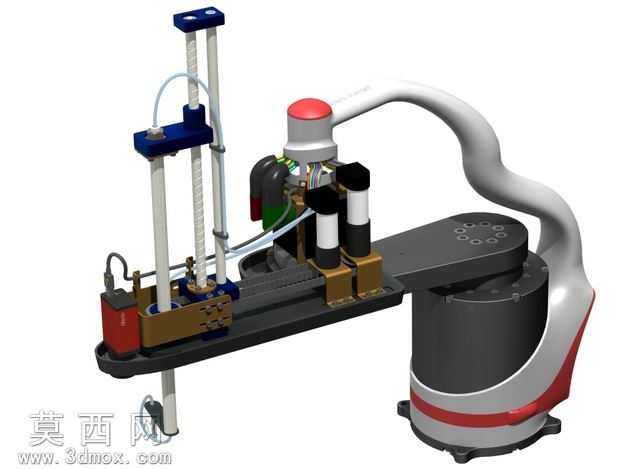

本作品为平面关节型装配机器人的三维建模设计，整体建模过程严格遵循工业装配机器人的实际结构比例与功能逻辑开展。建模阶段首先完成基座部分的结构搭建，基座作为整台设备的承重支撑结构，设计为圆柱形落地结构，底部预留安装固定位，内部预留驱动元件与传动组件的安装腔体，建模时精准还原了基座与大臂回转结构的连接接口，保证回转自由度的结构合理性。随后完成大臂与小臂的关节结构建模，平面关节型机器人的核心特点为水平方向多关节回转、垂直方向末端执行作业，建模时重点还原了两个水平回转关节的铰接结构，关节处的驱动外罩采用流线型曲面设计，通过曲面放样、曲面剪裁等建模命令完成顺滑的曲面过渡，还原设备外观的工业设计质感。机身外壳部分采用红白配色的分区域建模，不同配色区域对应独立的实体特征，方便后续材质赋予时区分不同外观面，外壳上的装饰凸点、走线槽等细节结构均逐一还原，保证模型的细节完整度。末端执行部分设计为可适配装配作业的工作头结构，建模时还原了工作头的垂直升降行程结构，以及末端作业端的夹具安装接口，可适配不同的装配作业夹具需求。材质与渲染阶段，为机身白色外壳部分赋予哑光工程塑料材质，调整材质的粗糙度与反光度，还原工业设备外壳的磨砂质感；红色装饰条部分赋予高饱和度的半光工程塑料材质，与白色主体形成清晰的视觉区分；金属结构部分如关节铰接件、末端工作头金属组件赋予哑光金属材质，调整金属的反射参数，还原金属构件的真实质感；基座底部的防滑垫部分赋予黑色橡胶材质，添加细微的凹凸纹理提升真实感。渲染阶段采用柔和的工作室布光方案，主光源从侧上方照射，突出机身曲面的流线型轮廓，辅助光源补充暗部细节，避免关节连接处出现死黑区域，地面添加柔和的投影与反射效果，提升整体渲染图的真实感。结构设计层面，整台机器人的各运动部件均保留了合理的运动间隙，关节处的转动配合结构符合实际机械装配要求，模型整体为实体建模，无破面、重叠面等建模错误，可用于装配演示、结构验证、工业设计方案展示等多种场景，完整还原了平面关节装配机器人的外观特征与核心结构特点，能够直观展现这类设备用于精密装配作业的结构优势。
