高精度虹膜检测相机定位夹持装置

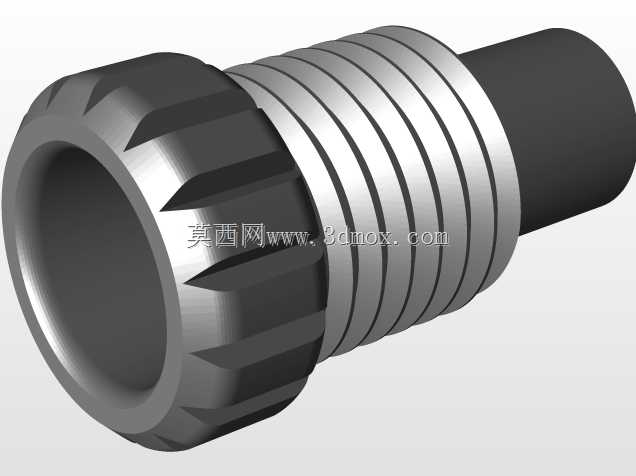

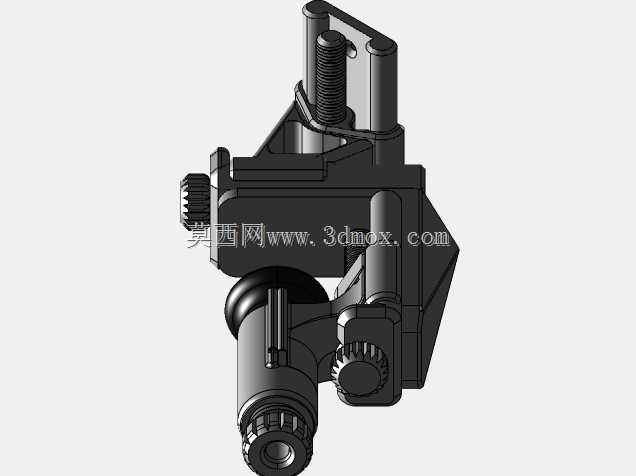

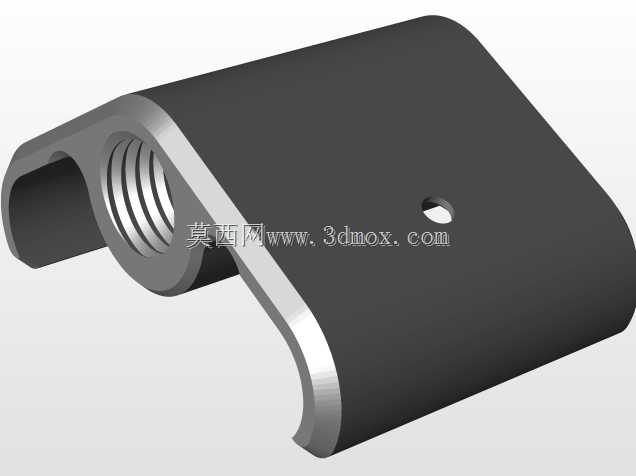

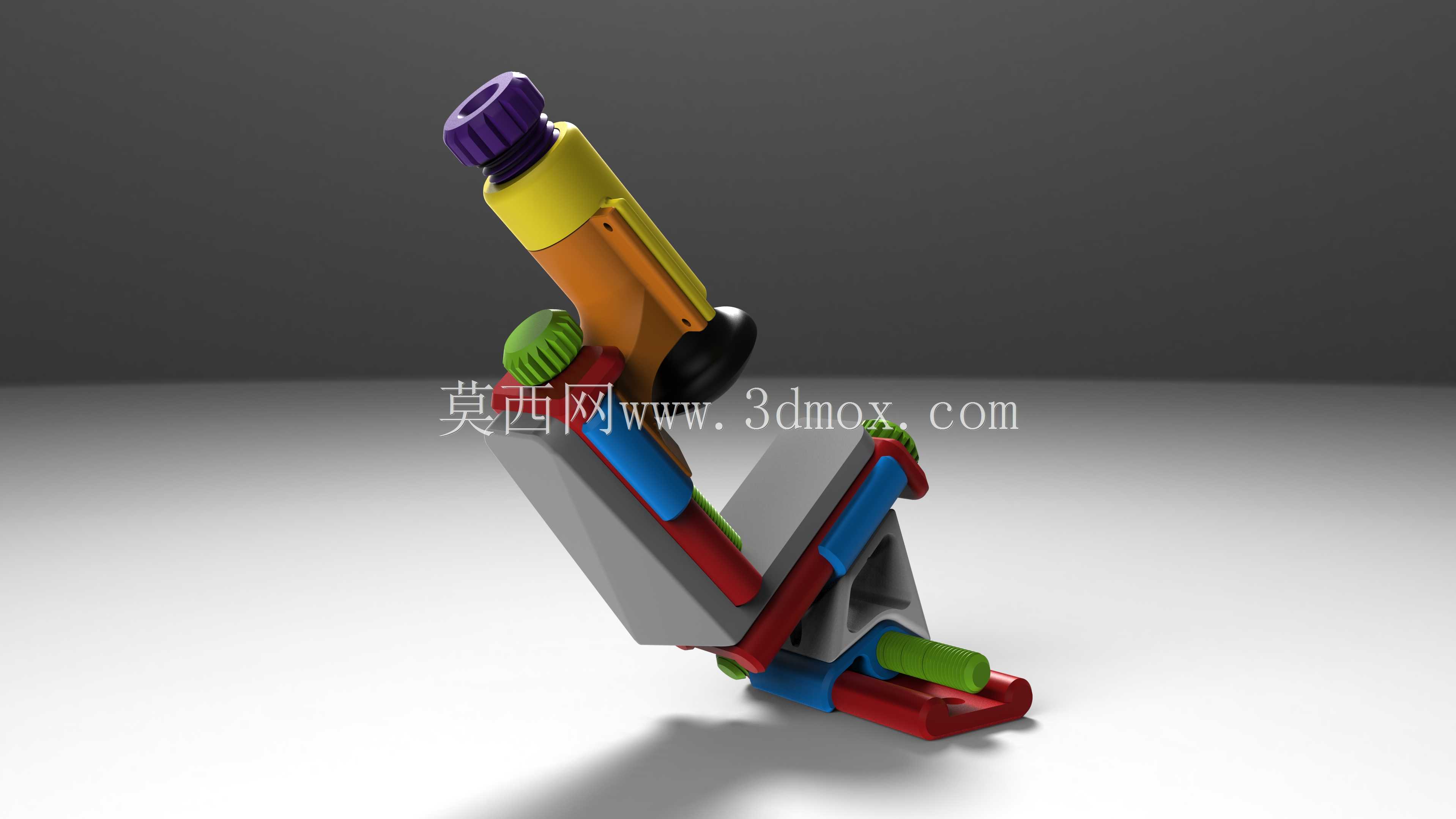

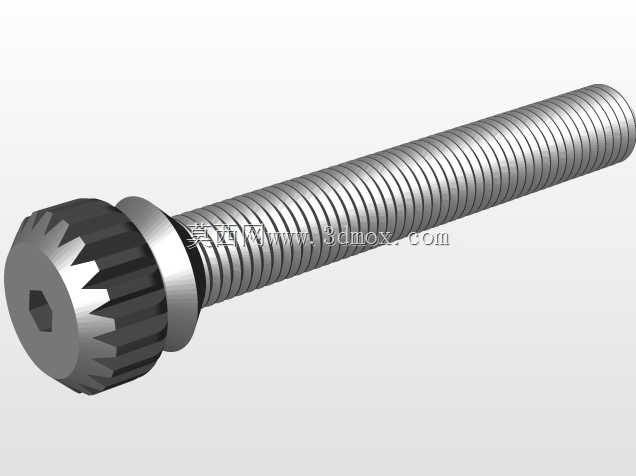

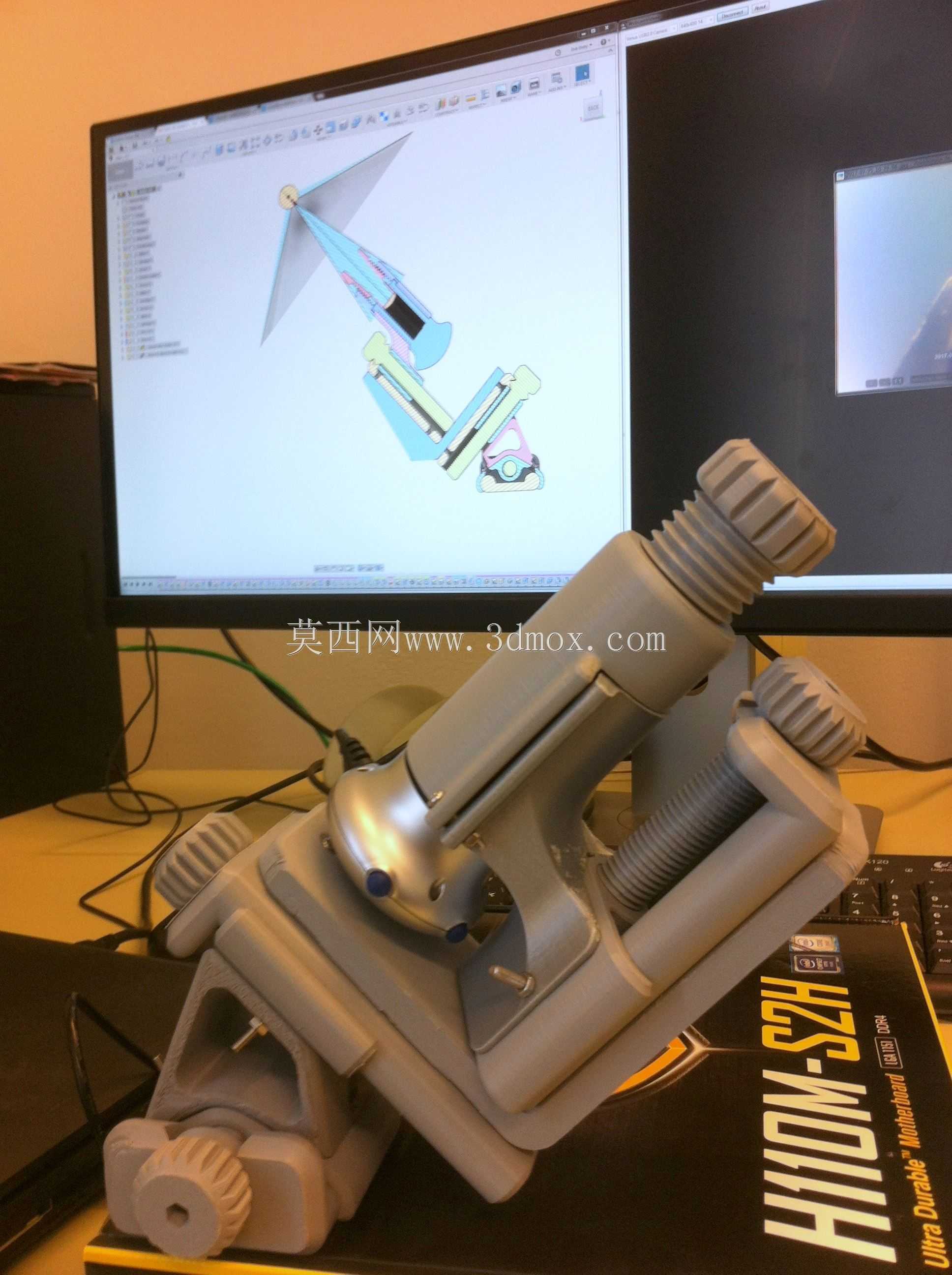

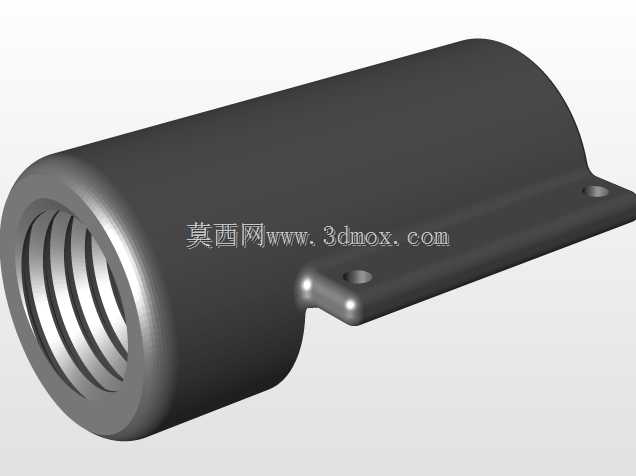

这款虹膜检测专用夹持装置，主要面向眼科临床筛查、生物识别采集、科研级虹膜分析等场景的硬件配套需求，核心作用是为图像采集设备提供稳定的对位支撑，解决人工手持相机拍摄时的抖动、对位偏差、对焦距离不一致等问题，保障虹膜图像采集的精度与一致性。装置整体采用多自由度可调的结构设计，底部设置带防滑纹理的支撑基座，可平稳放置在桌面、检测台等各类平面上，无需额外打孔固定，适配不同场地的快速部署需求。基座上方集成两组互相垂直的螺纹调节副，分别对应水平轴向与俯仰角度的微调，调节旋钮表面做了滚花防滑处理，操作人员无需额外工具即可徒手完成精细对位，单圈调节进给量控制在0.2毫米以内，可实现亚毫米级的位置校准，能够精准匹配不同受测者的眼位高度与面部角度，让相机光轴始终正对虹膜区域，避免斜射光照带来的图像反光、纹理缺失问题。装置的相机安装位采用快拆式夹持结构，可兼容不同尺寸的工业相机、微距镜头模组，夹持接触面做了圆角钝化处理，不会刮伤设备外壳，夹持力度可通过侧边的锁紧旋钮自由调节，既保证固定稳定性，又不会因夹持力过大损伤相机壳体。整体结构做了轻量化设计，主体部件采用工程塑料一体成型加工，整体重量控制在五百克以内，单人即可完成搬运与布设，同时结构强度完全满足日常检测的频繁调节需求，不会出现长期使用后的结构松垮、调节虚位问题。在安装边界上，装置完全收拢状态下的外形尺寸为120毫米×80毫米×60毫米，最大伸展调节范围可达水平方向±40毫米、俯仰角度±25度，可适配从桌面近距离采集到支架延伸拍摄的不同工作距离要求，不需要额外搭配延长配件即可覆盖绝大多数虹膜采集的工作场景。装置的核心设计思路是在保证对位精度的前提下最大化压缩制造成本，整体结构没有复杂的异形曲面与高精度加工件，所有部件均可通过普通注塑、3D打印工艺快速生产，整体物料成本控制在百元级别，远低于同类进口专用定位夹具的采购成本，既适合基层医疗机构、社区筛查点的批量采购部署，也适合高校科研团队、小型生物识别企业做二次开发改装，可根据自身的采集需求灵活调整安装位尺寸、调节行程参数，无需开模即可快速完成定制化适配。同时装置的所有调节部件均做了防脱限位设计，调节过程中不会出现螺杆脱出、部件散落的问题，非专业人员也可快速上手操作，不需要专门的操作培训，日常维护仅需定期在螺纹副位置涂抹少量润滑脂即可长期稳定使用，没有复杂的售后维护需求。
