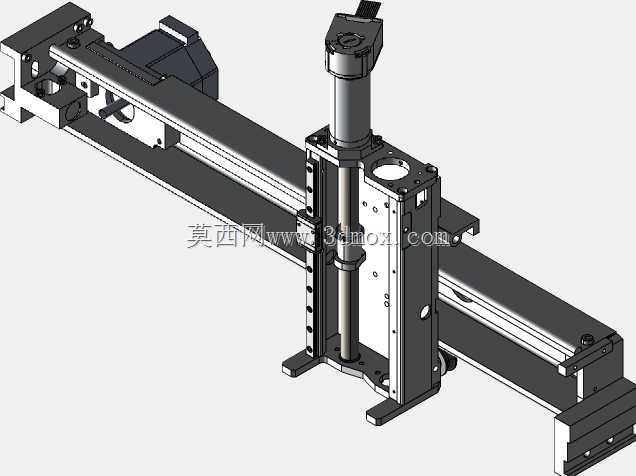

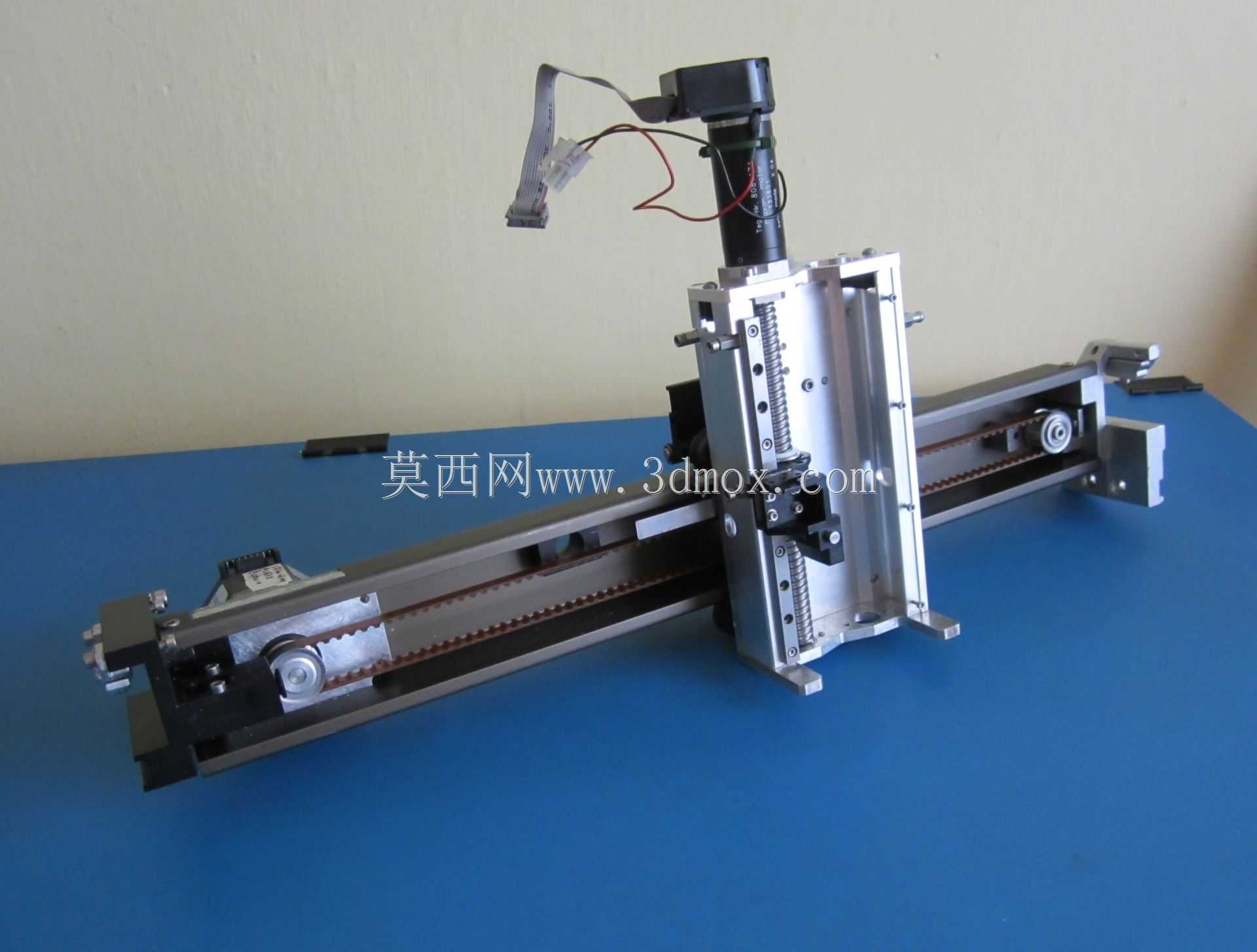

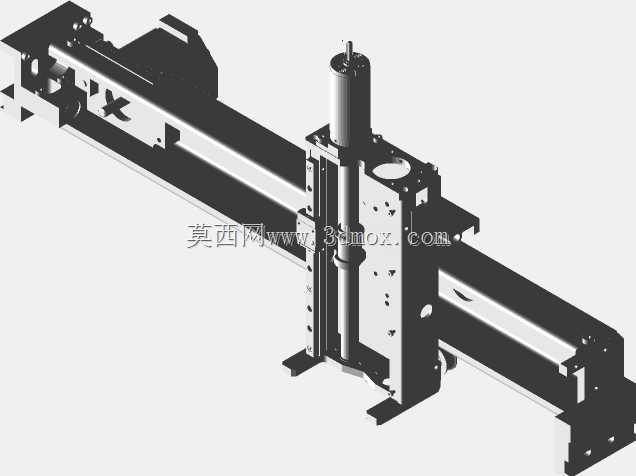

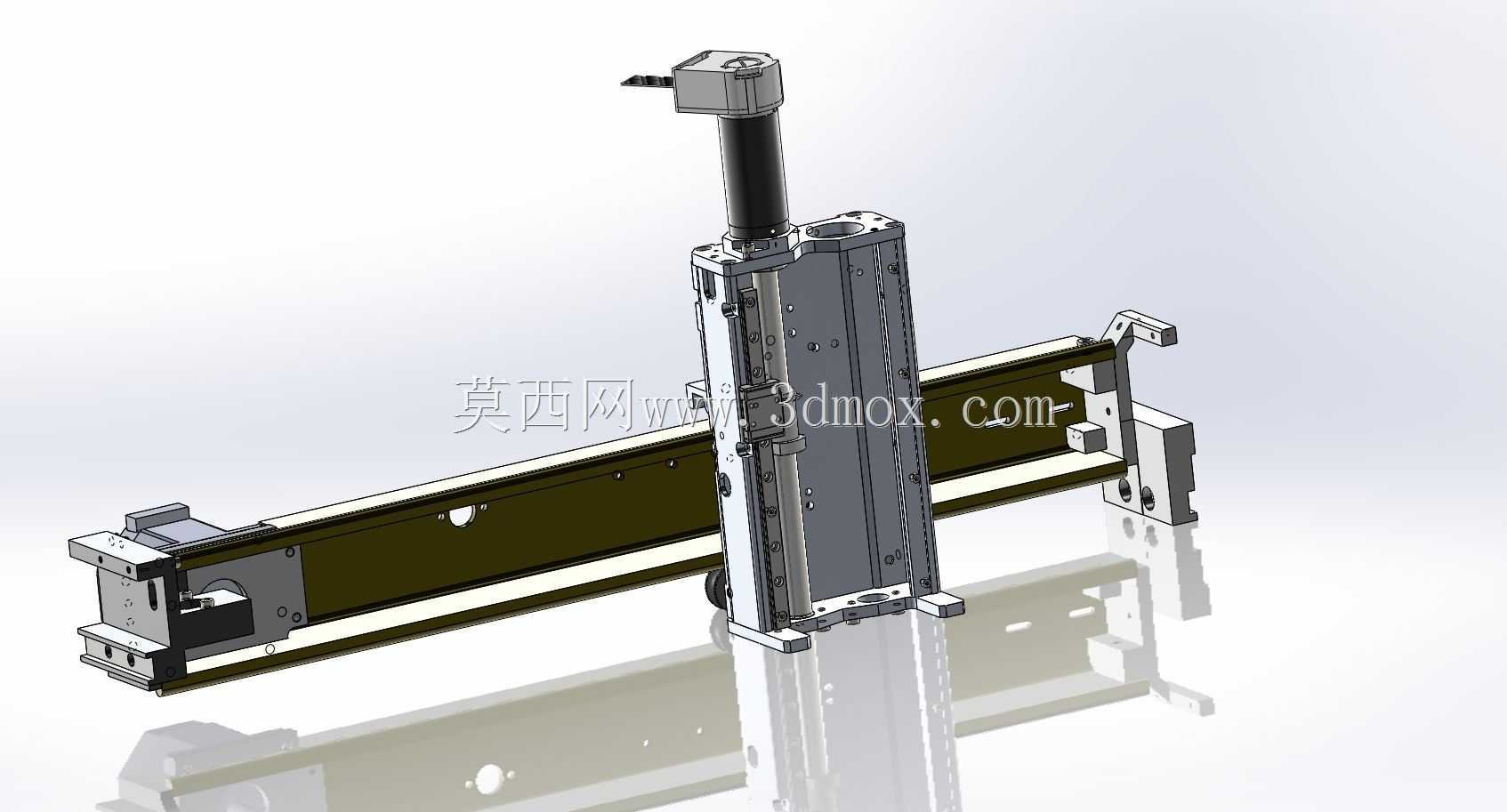

数控设备Z轴进给传动机构

这款数控设备Z轴进给传动机构，是立式数控加工设备核心的轴向运动执行单元，主要适配中小型龙门式、台式数控雕刻、铣削加工设备，承担加工端沿垂直方向的精准位移、进给承载功能，是保障设备加工深度控制、垂直方向走刀精度的核心结构。从实际应用场景来看，该机构可直接配套桌面级数控加工中心、小型数控雕刻设备、自动化点胶涂覆设备的垂直运动轴，也可作为非标自动化生产线中垂直方向的位移执行模块，适配需要高精度垂直往复运动的工位，比如零件压装、高度检测、工件上下料的升降驱动场景。从功能特性来看，该机构集成了驱动单元、线性导向单元、传动承载单元三大核心模块，顶部搭载的驱动部件可输出稳定的旋转扭矩，通过内置的传动结构将旋转运动转化为垂直方向的直线运动，两侧的线性导向结构可承受加工过程中产生的径向切削力，避免运动过程中出现偏摆、窜动问题，保障运动过程的刚性与稳定性。设计思路上，整体采用模块化集成设计，将驱动、导向、传动结构整合为一体式组件，无需用户单独进行各部件的适配调试，安装时仅需通过底部的安装法兰与设备横梁进行固定，即可完成Z轴的装配，大幅降低设备组装的调试难度；同时结构上采用对称式导向布局，可均衡承载垂直方向的负载与侧向受力，延长导向部件的使用寿命，减少日常维护的频次。外形尺寸与安装边界方面，该机构横向安装基准面的孔位适配常规300mm至600mm行程的小型数控设备横梁，垂直方向总行程可覆盖150mm至300mm的常规加工需求，整体宽度控制在120mm以内，不会占用过多设备横向空间，安装时仅需保证安装面平面度公差在0.02mm以内，即可保障机构运行的平顺性，对于带有数字卡尺检测的装配场景，零件公差可控制在±0.05mm范围内，完全满足常规数控加工的精度要求。
