三轴数控等离子切割设备概念结构设计

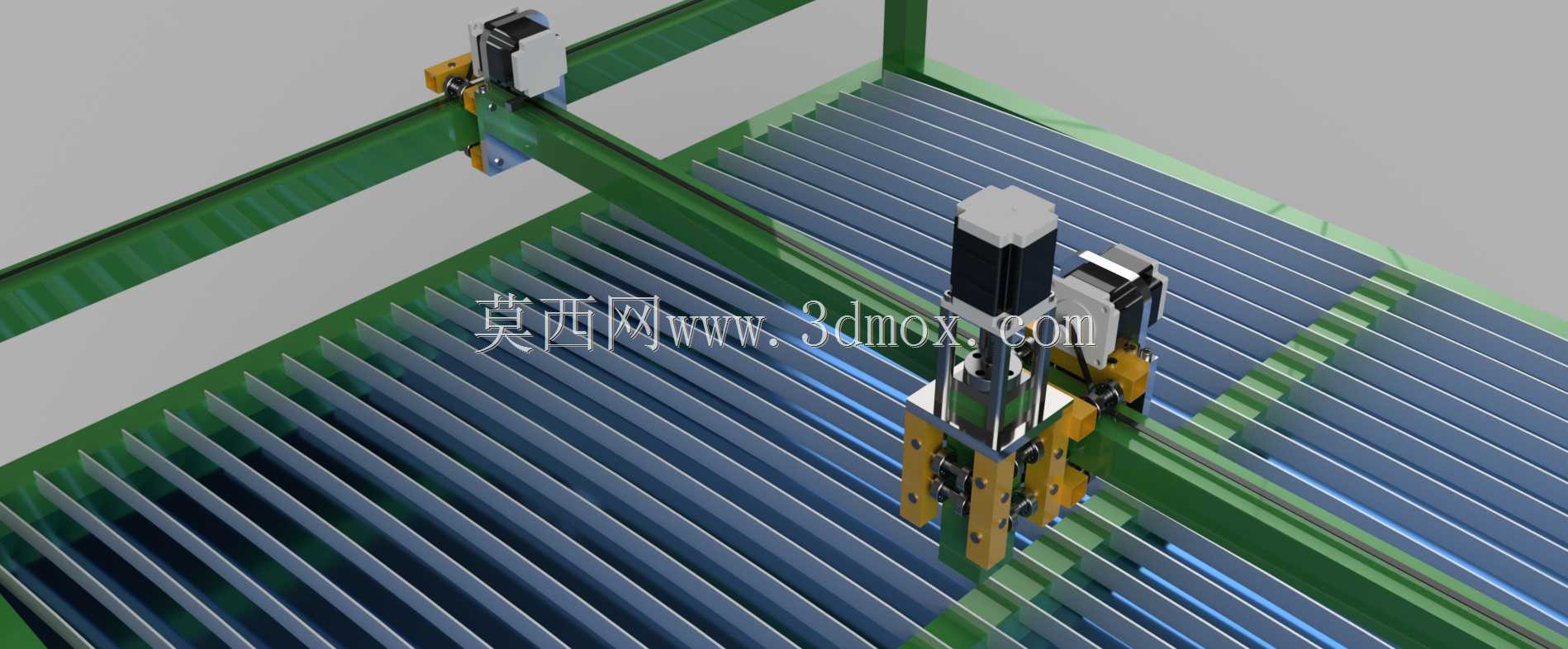

这款三轴数控等离子切割设备的概念设计，主要面向中小型金属加工车间、五金制品加工厂、广告标识制作工坊等场景，可完成碳钢板、不锈钢板、镀锌板、铝板等多种金属板材的异形轮廓切割作业，替代传统手工划线切割、砂轮切割的低效加工方式，能够适配小批量多批次的定制化加工需求，在钣金下料、铁艺构件加工、机箱机柜制作、金属艺术字切割等场景中都能发挥作用。设备整体采用龙门式双横梁结构布局，横向导轨架设在工作台两侧的支撑梁上，纵向滑座搭载等离子割炬执行机构沿横梁移动，割炬组件可沿垂直方向完成升降动作，三个运动轴相互配合，可实现平面内任意二维轮廓的走刀切割，覆盖常规幅面金属板材的加工范围。设计过程中优先考虑了运动部件的刚性与运行平稳性，横梁采用型材拼接的轻量化结构，在保证结构强度的同时降低运动负载，导轨安装面预留了调校余量，可在现场安装时调整平行度与直线度，保证长期运行的精度保持性。割炬升降机构采用导向轴搭配滑动座的结构，可根据板材厚度、切割工艺参数调整割嘴与板材表面的距离，同时预留了防撞缓冲空间，避免误操作导致割炬损坏。工作台采用栅格状承托结构，栅条采用耐磨耐高温材质制作，切割过程中产生的熔渣可直接通过栅格间隙下落，减少熔渣堆积对板材放置平整度的影响，同时便于后期清理作业。设备的安装边界可根据车间场地大小进行适配调整，整体结构采用模块化设计，各部件可拆分运输后现场组装，不需要大型吊装设备即可完成安装调试，降低了中小加工企业的设备投入门槛。整体设计在满足核心切割功能的前提下，简化了不必要的复杂结构，兼顾了制造成本与维护便利性，概念阶段的结构布局也为后续加装自动调高、弧压跟踪、除尘系统等扩展功能预留了安装空间，可根据不同用户的加工需求进行功能拓展。
