辛普森式行星齿轮周转轮系结构

项目分类:齿轮 发布时间:2021-05-05 ID:159223
  • 辛普森式行星齿轮周转轮系结构
  • 辛普森式行星齿轮周转轮系结构
  • 辛普森式行星齿轮周转轮系结构
  • 辛普森式行星齿轮周转轮系结构
  • 辛普森式行星齿轮周转轮系结构
  • 辛普森式行星齿轮周转轮系结构
  • 辛普森式行星齿轮周转轮系结构
  • 辛普森式行星齿轮周转轮系结构
  • 辛普森式行星齿轮周转轮系结构
  • 辛普森式行星齿轮周转轮系结构
  • 辛普森式行星齿轮周转轮系结构
  • 辛普森式行星齿轮周转轮系结构
  • 辛普森式行星齿轮周转轮系结构
  • 辛普森式行星齿轮周转轮系结构
  • 辛普森式行星齿轮周转轮系结构
  • 辛普森式行星齿轮周转轮系结构
  • 辛普森式行星齿轮周转轮系结构
  • 辛普森式行星齿轮周转轮系结构

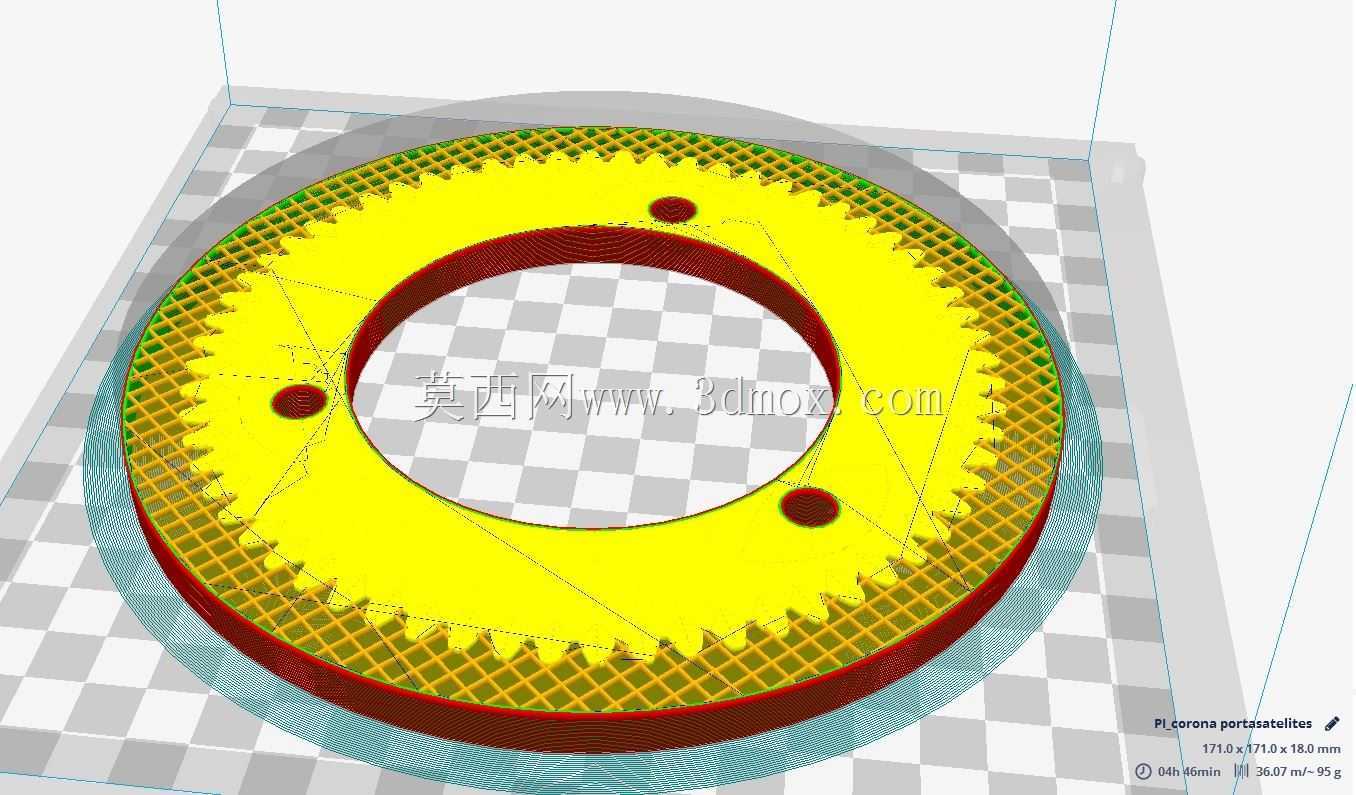

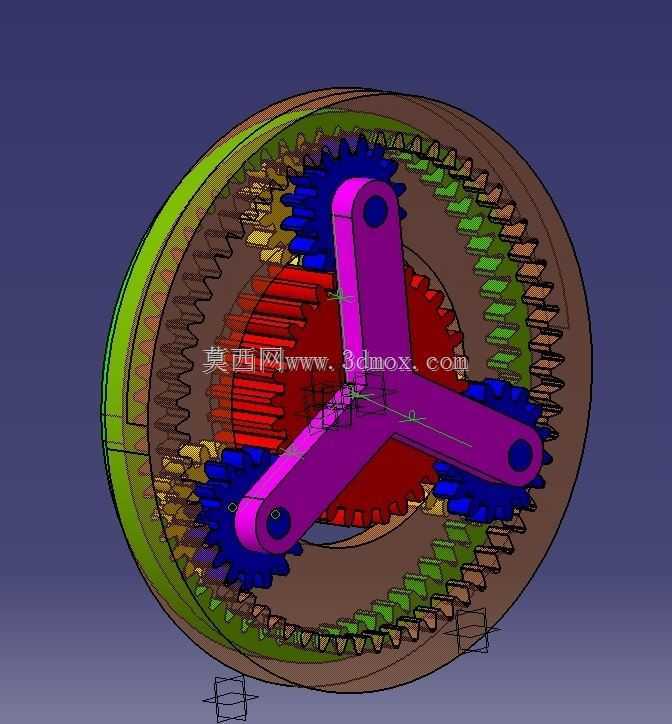

该周转轮系为典型辛普森行星齿轮结构,核心应用于乘用车自动变速器、小型工程机械动力换挡单元以及工业自动化生产线的变速传动模块中,是动力传递路径切换、扭矩转速适配的核心机械部件。在实际工况中,这类轮系可通过约束不同构件的运动状态,实现多挡位的动力输出切换,无需切断动力即可完成转速扭矩的匹配,大幅提升传动系统的平顺性与负载适应能力,尤其适合需要频繁变速、空间布局紧凑的动力传输场景。

从功能特性来看,该结构共用一组太阳轮与长行星齿轮,搭配前后两组行星架与内齿圈,仅通过离合器、制动器对不同构件的锁止与释放,即可实现多个前进挡位与倒挡的动力传递,相比定轴齿轮传动,同等扭矩承载能力下体积可缩小40%以上,传动效率最高可达98%,运转过程中齿轮啮合为多齿同时接触,载荷分布均匀,抗冲击能力更强,可适配大扭矩输入的工况需求。

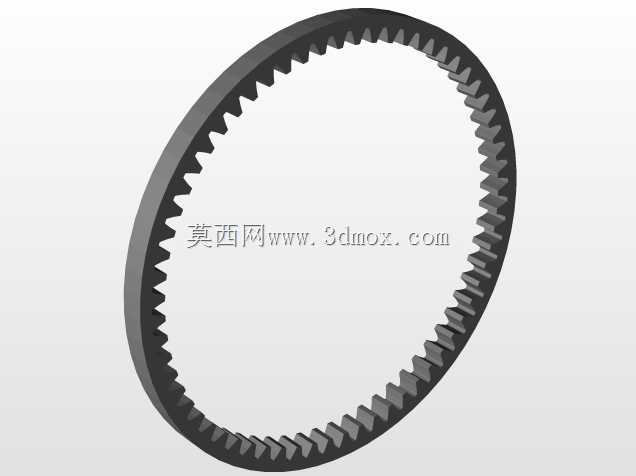

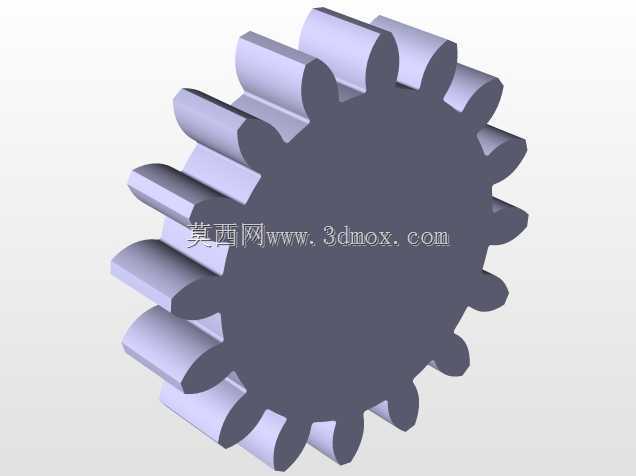

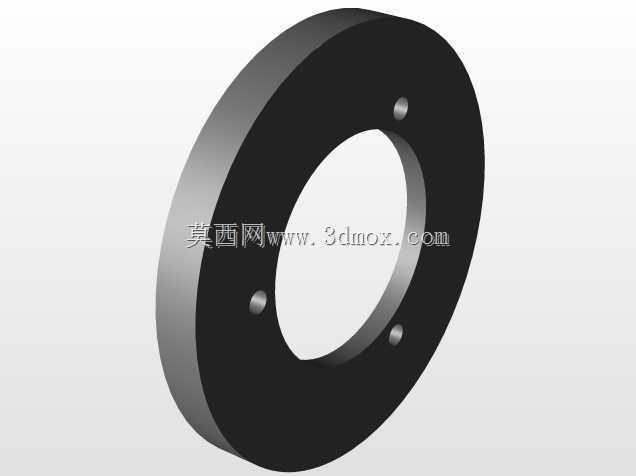

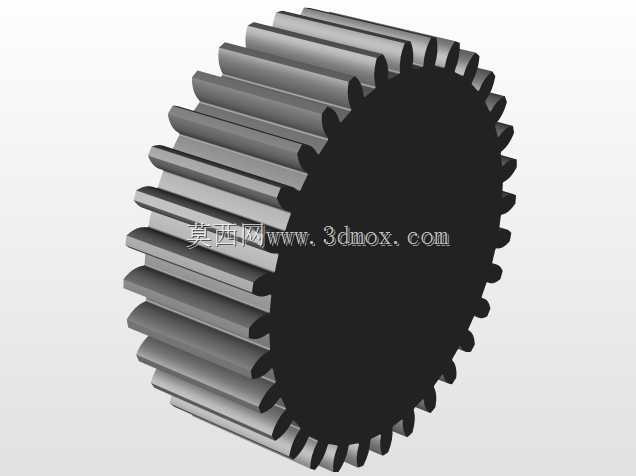

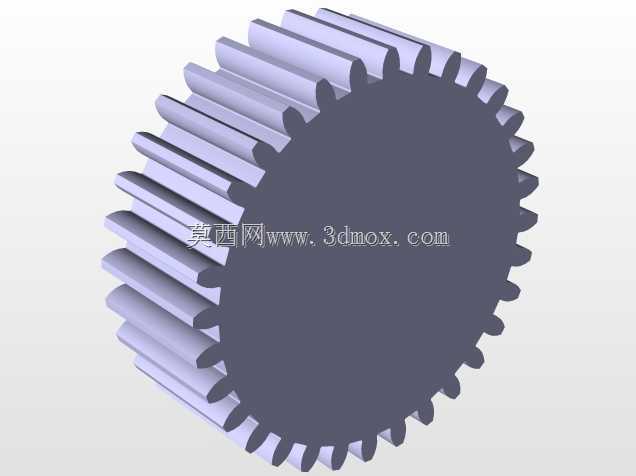

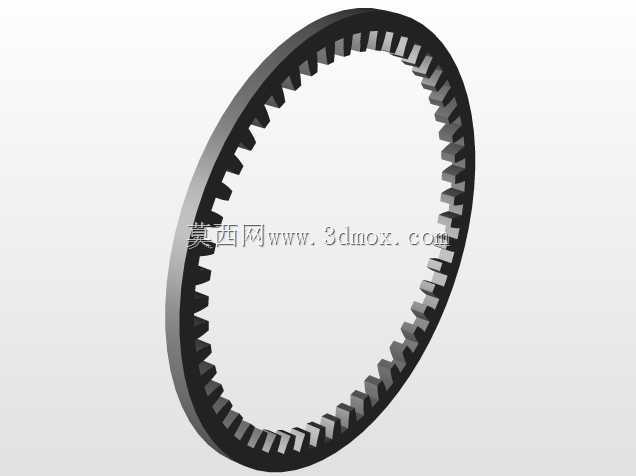

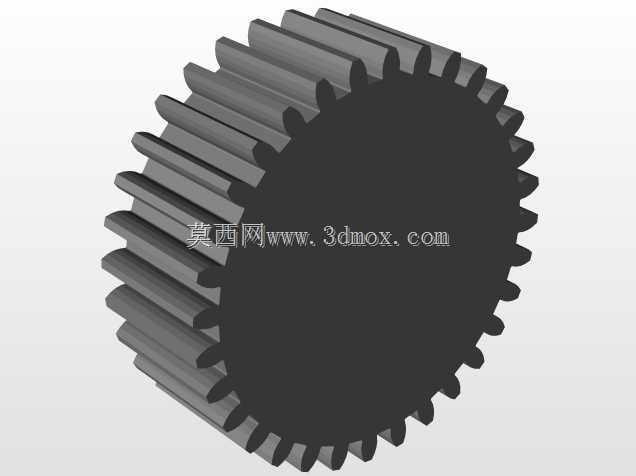

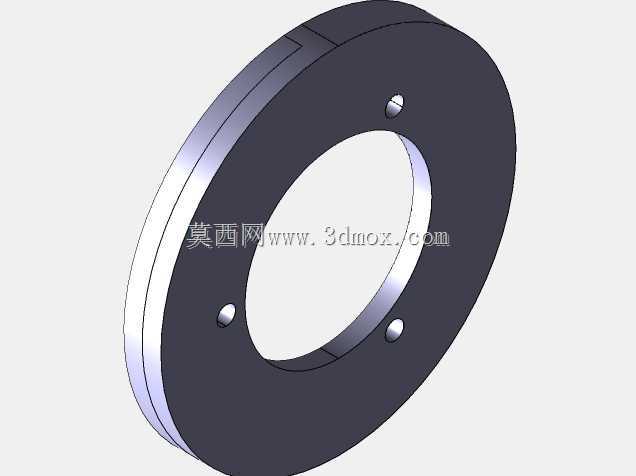

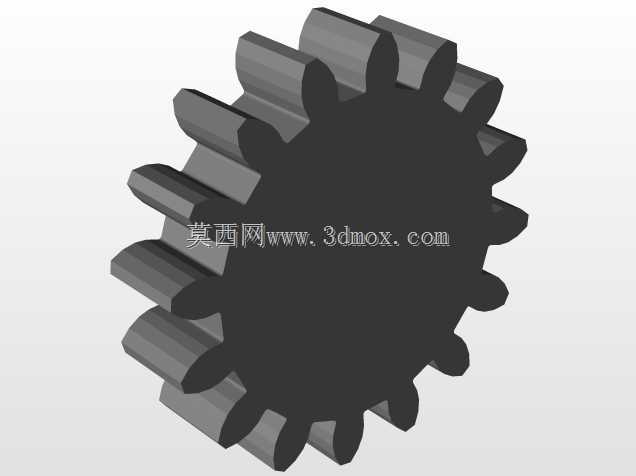

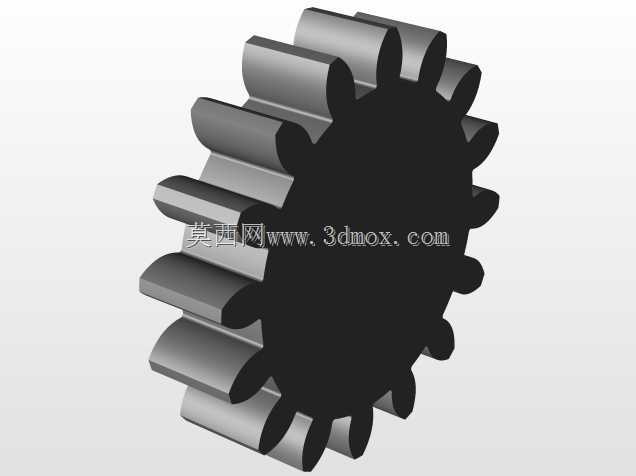

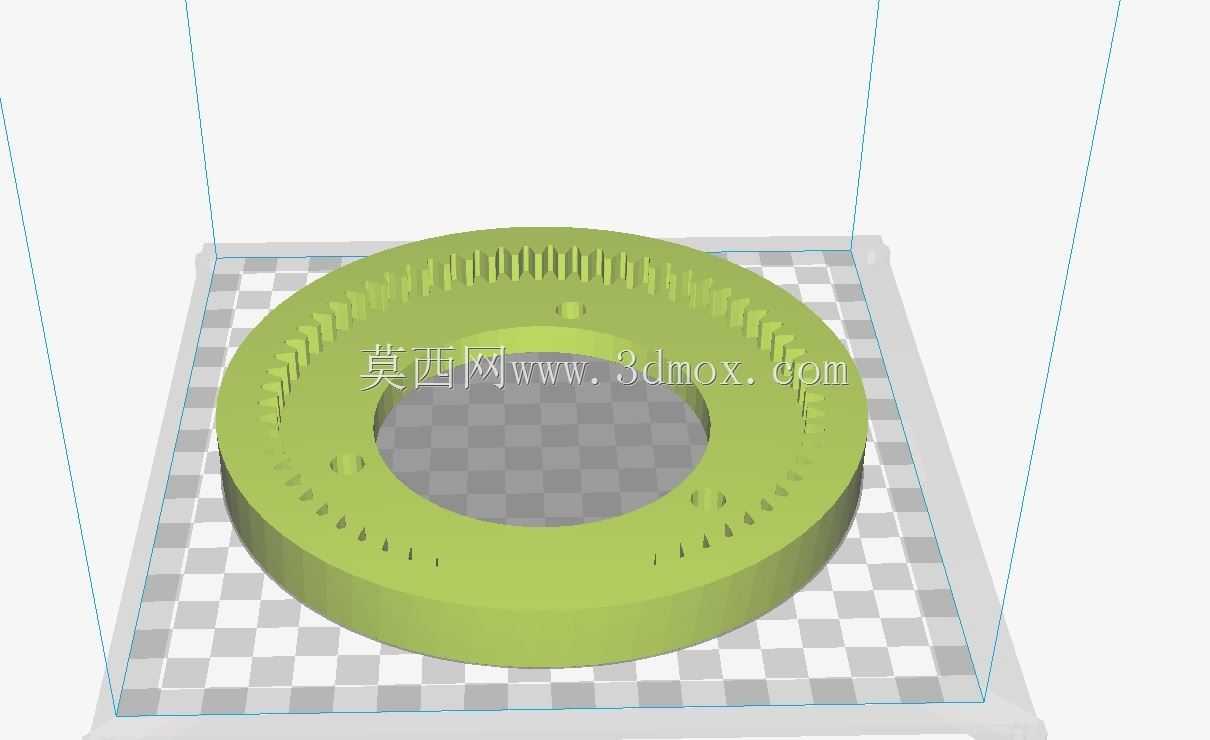

设计层面,该结构优先考虑了构件的同轴度装配要求,行星架采用三臂对称布局,三个行星轮轴孔的位置度公差控制在0.02mm以内,保证行星齿轮运转时的啮合间隙均匀,避免偏载导致的齿面磨损。太阳轮与行星轮采用变位齿轮设计,在不改变中心距的前提下提升了轮齿的接触强度与弯曲强度,内齿圈采用薄壁齿圈结构,外圈预留了与变速器壳体配合的安装止口,可直接通过过盈配合或卡簧定位,无需额外的连接支架。

安装边界方面,整个轮系的径向最大尺寸为内齿圈的齿顶圆直径,轴向尺寸由行星架的厚度与前后离合器的安装间隙决定,所有齿轮构件均围绕同一主轴线布置,输入轴与输出轴采用同轴设计,可直接与原动机、负载轴对接,无需额外的换向传动结构,适配现有常规变速器的安装接口,替换维护时无需改动周边壳体与连接部件。轮系运转时的轴向力通过行星架两端的推力轴承承载,设计时预留了0.1-0.15mm的轴向间隙,避免热胀冷缩导致的构件卡滞,同时在行星轮与行星轴之间设计了滚针轴承安装位,可降低行星轮自转时的摩擦损耗,延长整体使用寿命。
