便携式手动钻孔工具结构设计方案

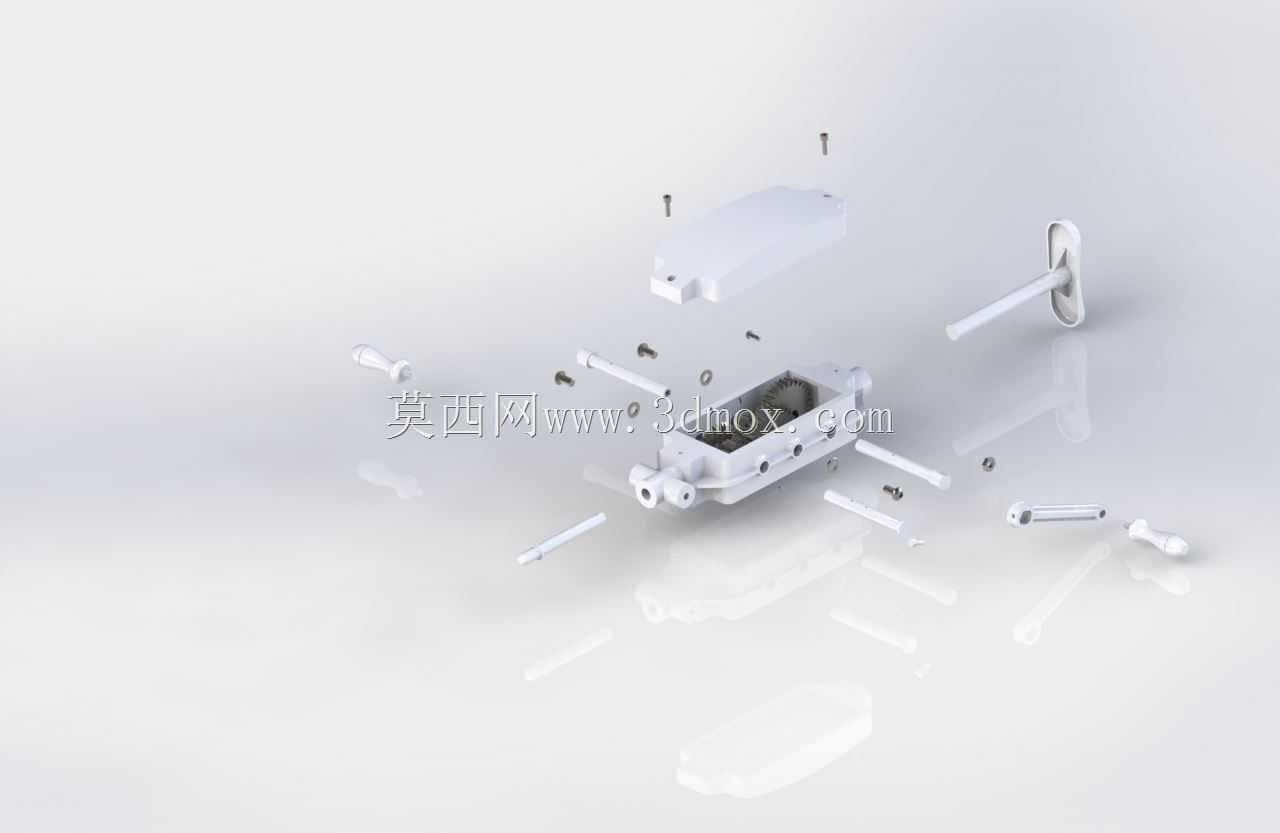

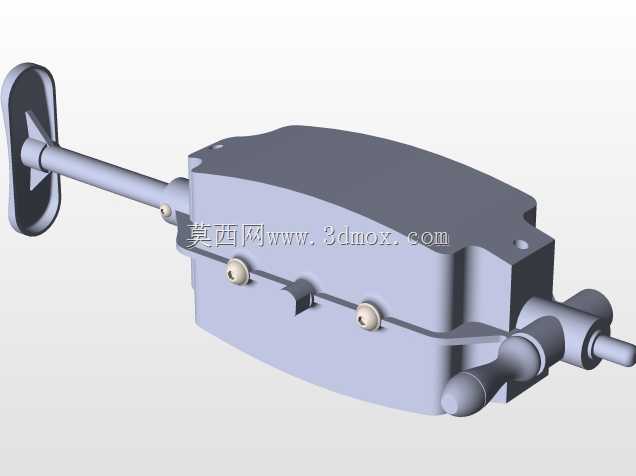

　　在户外无供电的设备检修、家装零散作业、狭小空间构件加工场景中，电动钻孔工具往往受限于电源供给、设备体积难以施展，手动钻孔工具凭借无需外接动力、操作灵活的特性，成为这类工况下不可或缺的作业器具。这款手动钻孔工具的整体结构采用分体式模块化布局，核心传动单元、握持手柄、进给摇柄、钻夹头连接位均做了独立拆分设计，各部件通过定位销与紧固螺钉完成装配，既方便日常维护时的部件更换，也能在收纳时拆分减小占用空间，适配工具箱分层存放的尺寸要求。

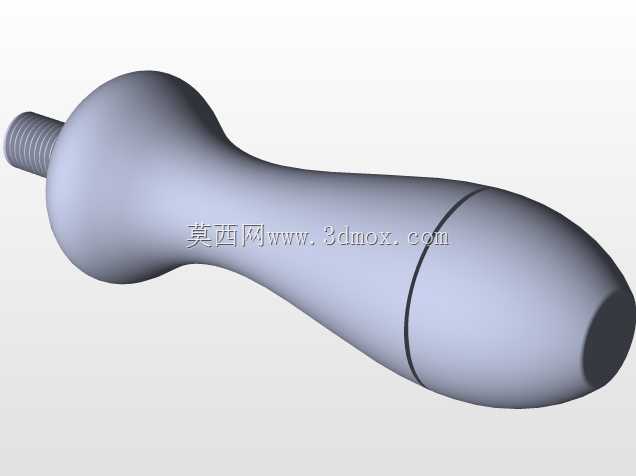

　　从功能实现逻辑来看，该工具通过摇柄输入旋转扭矩，经内部齿轮组完成转速与扭矩的转换，最终将动力传递至前端钻夹头，带动钻头完成旋转切削动作，同时配套的轴向进给结构可在作业时通过手部施压控制钻孔深度，避免钻孔过深损伤工件背面结构。设计过程中针对握持受力做了专项优化，主握持位采用贴合手掌弧度的曲面造型，边缘做了R2.5的圆角过渡，长时间握持作业时不会产生硌手的不适感，摇柄的转动半径经过反复校核，控制在成年人手部舒适转动的区间内，操作时无需过度摆动手臂即可完成整周旋转，降低长时间作业的疲劳感。

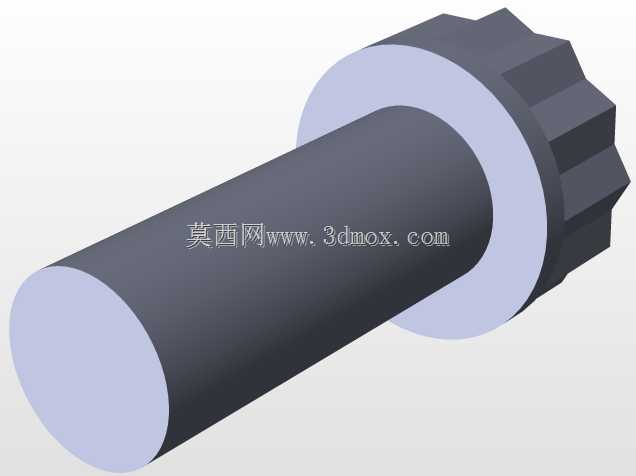

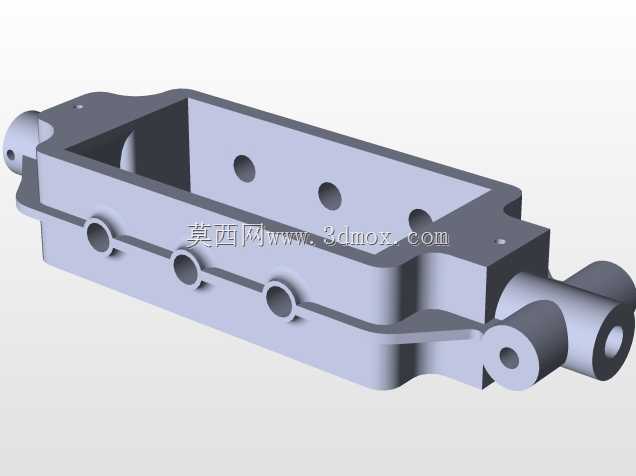

　　外壳部分采用上下扣合的装配结构，结合面处设置了定位凸台与密封槽，既可以保证装配时的对位精度，也能阻挡作业过程中产生的金属碎屑进入壳体内部磨损传动齿轮，壳体上预留的连接孔位严格匹配内部传动组件的安装轴位置，同轴度公差控制在0.02mm以内，避免装配后出现传动卡滞、运转异响的问题。钻夹头连接位采用标准的锥面配合结构，可适配市面上常规规格的直柄麻花钻，无需额外定制专用钻头，降低了工具的使用成本，夹头的锁紧结构采用螺纹旋紧式设计，锁紧后可提供足够的夹持力，钻孔作业时不会出现钻头打滑、空转的情况。

　　考虑到手动工具的跌落防护需求，壳体边角位置做了加厚处理，材料选用具备一定抗冲击强度的工程塑料，在保证整体结构强度的前提下控制了工具自重，单手握持时不会产生过重的负担。各转动配合位置均预留了润滑脂存储腔，装配时填充适量润滑脂即可保证长期使用的传动顺畅，无需频繁拆解维护。安装边界方面，工具整体最大轮廓尺寸控制在可单手握持的范围内，前端钻夹头伸出长度经过优化，在深度不超过150mm的狭小腔体内也能正常开展钻孔作业，不会因为整体长度过长出现干涉问题。

　　针对不同材质的钻孔需求，传动齿轮的传动比做了合理匹配，在加工塑料、薄铝板等低硬度材料时，可通过快速摇动摇柄获得较高转速提升钻孔效率，在加工薄钢板、硬木等硬度较高的材料时，可适当降低摇柄转速获得更大的输出扭矩，避免钻头崩损。摇柄与主体的连接位置设置了防脱结构，转动过程中不会因为用力过猛导致摇柄脱落，操作安全性得到保障。壳体表面做了细微的防滑纹理处理，手部出汗或者沾有少量油污时也能稳定握持，不会出现工具滑脱的情况。

　　在实际作业场景中，该工具可完成薄金属板开孔、木材钻孔、塑料构件扩孔、设备检修时的现场配孔等多种作业任务，尤其适合野外管线维护、登山装备应急维修、家装零散补孔等无法接入电源的作业场景，相比电动钻孔工具，不存在电池亏电、电机烧损的故障风险，结构简单可靠，即使在潮湿、多粉尘的恶劣工况下也能稳定工作。各部件的装配公差经过严格校核，转动部件与固定壳体之间的间隙控制在合理范围内，既不会因为间隙过小出现转动卡滞，也不会因为间隙过大导致碎屑进入内部，整体结构的耐用性可满足频繁作业的使用需求。
