涡轮压缩机内部流道结构三维设计

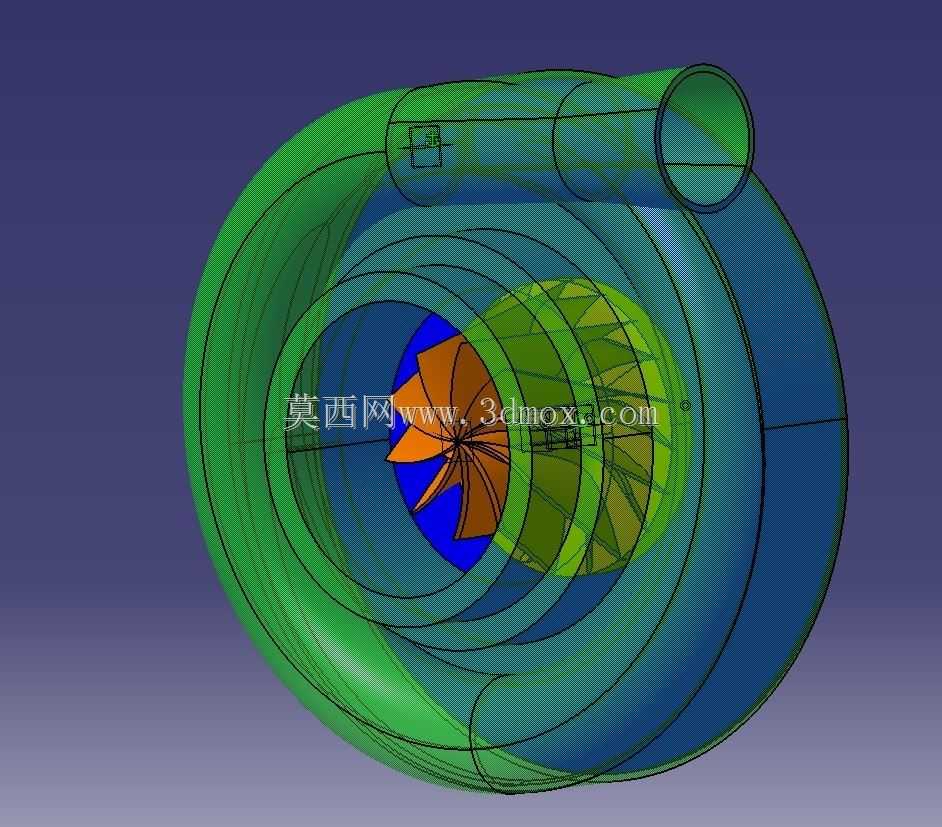

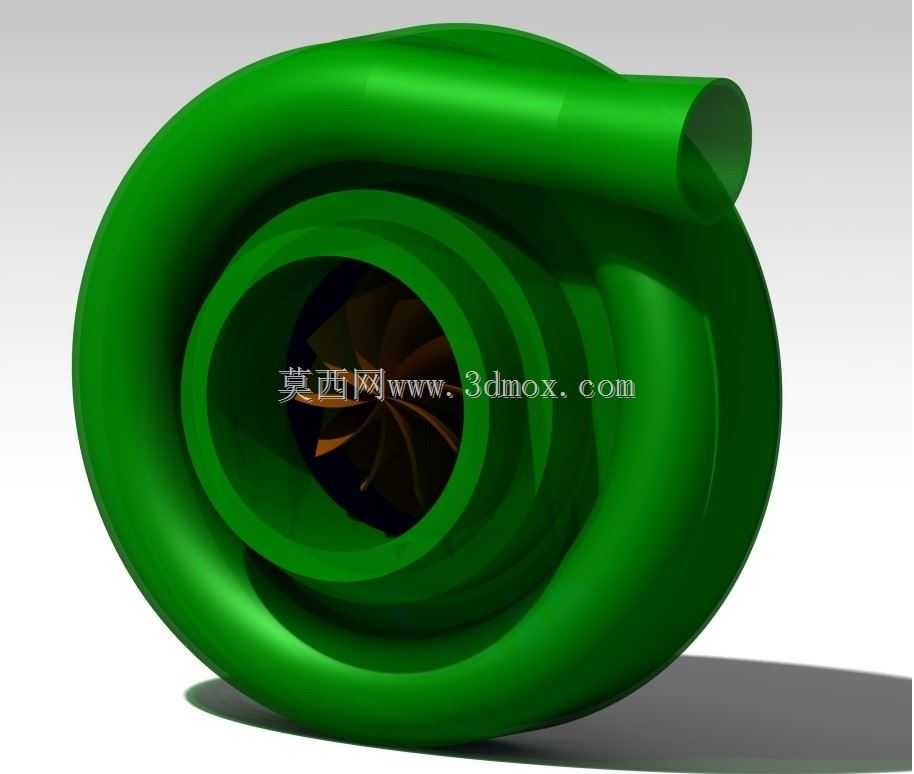

　　在流体机械的工程应用场景里，这类带集成蜗壳流道的涡轮结构，核心服务于中小功率气体压缩工况，常见于车间气动系统气源供给、小型工业设备增压送风、制冷回路冷媒压缩等环节，区别于大型多级离心压缩机组的复杂层级结构，该结构走紧凑化集成设计路线，把进气导流段、叶轮做功区、扩压蜗壳整合为单一装配单元，能在有限安装空间内实现稳定的气体升压输出。从实际用途来看，该结构承担的是将原动机输入的旋转机械能，通过叶轮叶片的气动作用传递给流经的气体，再通过蜗壳流道的渐扩结构把气体的动压逐步转化为静压，最终输出满足压力、流量要求的压缩气体，整个流道的顺滑度直接决定了设备的运行效率，哪怕流道表面存在0.1毫米的阶差或者曲率突变，都可能在局部产生涡流区，轻则拉低整机压缩效率3到5个百分点，重则在变工况运行时引发喘振，带来整机振动超差、叶片疲劳损伤的连锁问题。

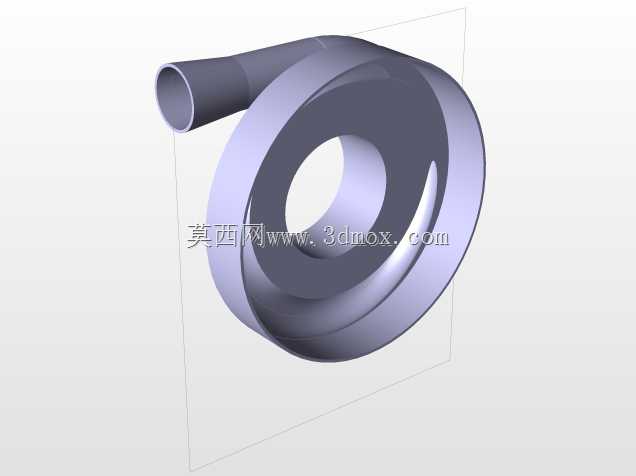

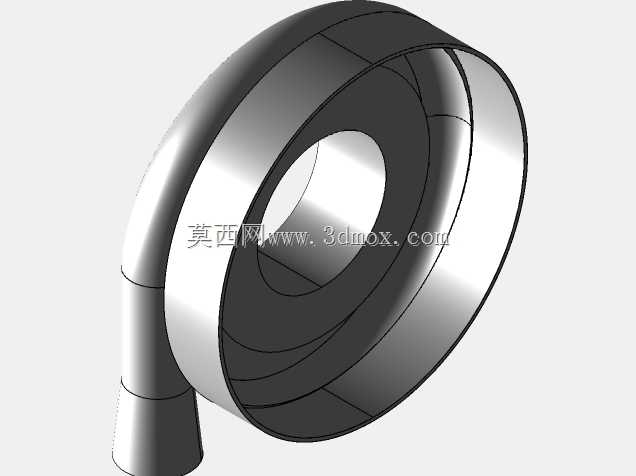

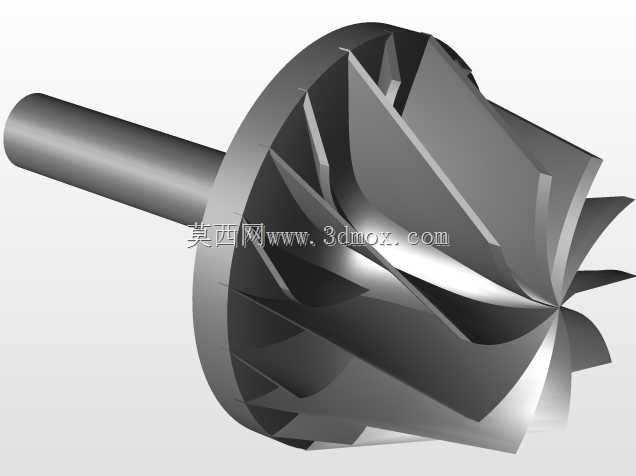

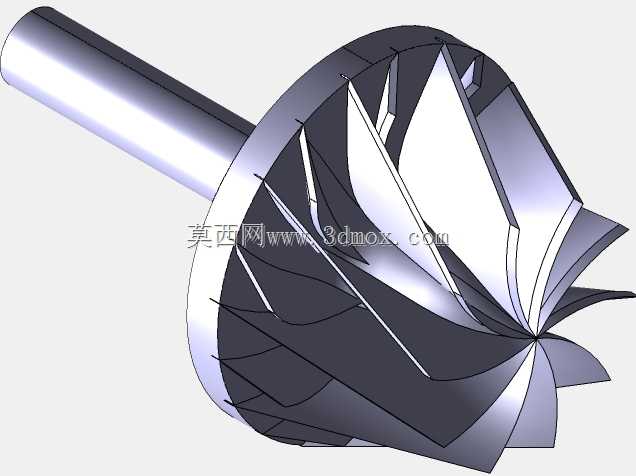

　　从设计思路层面拆解，该结构的建模逻辑完全围绕气动性能要求展开：首先是叶轮段的叶片型线，采用后弯式空间扭曲叶片设计，叶片从轮毂到轮缘的安装角沿径向渐变，匹配不同半径位置的圆周速度差，保证气体流经叶片通道时的相对速度均匀变化，避免局部流速突变带来的流动损失；叶轮入口处做了圆弧导流过渡，和进气段的直筒流道顺滑衔接，减少进气入口的气流冲击损失。外侧的蜗壳流道采用等环量设计逻辑，流道截面从蜗舌位置开始沿周向逐步扩大，匹配沿周向不断汇入的叶轮出口气体流量，保证蜗壳内各截面的气体流速基本一致，降低沿程流动阻力；蜗壳出口段做了渐扩直段设计，长度约为出口管径的1.5倍，保证气流在流出蜗壳前完成动压到静压的充分转化，减少出口段的流动扰动。

　　关于安装边界与尺寸配合，该结构的轴向安装基准为叶轮后端的轮毂定位端面，该端面与原动机输出轴的安装法兰贴合，通过轴孔配合传递扭矩，轴孔的配合公差选H7/k6过渡配合，既保证装配时的对中精度，也方便后期维护拆解；径向安装边界以蜗壳的最大外圆为基准，安装时需要预留至少20毫米的周边间隙，一方面避免设备运行时的振动传递到周边安装架，另一方面也给蜗壳表面的散热留出足够空间，防止长时间运行时蜗壳内气体温升过高带来的性能衰减。进气段的接口为直筒式法兰接口，和上游进气管道采用法兰连接，密封面选突面结构搭配非金属密封垫片，保证0.8MPa工作压力下无气体泄漏；出气段接口方向沿蜗壳切向布置，和下游送气管道对接时需要做柔性连接，抵消设备运行时的微幅振动，避免管道连接处出现疲劳开裂。

　　在结构细节处理上，叶轮叶片和轮毂、轮盖的连接位置都做了R2到R5的圆角过渡，一方面降低流道的流动阻力，另一方面也消除直角位置的应力集中，提升叶轮在高转速运行下的结构强度，避免长期交变载荷下出现叶片根部开裂的问题；蜗壳的壁厚根据工作压力做了等强度设计，高压侧壁厚略大于低压侧，在保证结构强度满足1.5倍耐压试验要求的前提下，尽可能控制整体重量，降低设备整体的转动惯量和安装负载。整个结构的建模过程中，所有流道面都做了曲率连续性检查，保证相邻曲面之间G2连续，没有硬棱、凹坑等缺陷，为后续的流场仿真分析、数控加工或者3D打印样件制作提供无瑕疵的几何基础，也方便后续做结构优化时，直接在现有模型基础上调整叶片角度、蜗壳截面参数，快速迭代不同工况下的性能方案。
