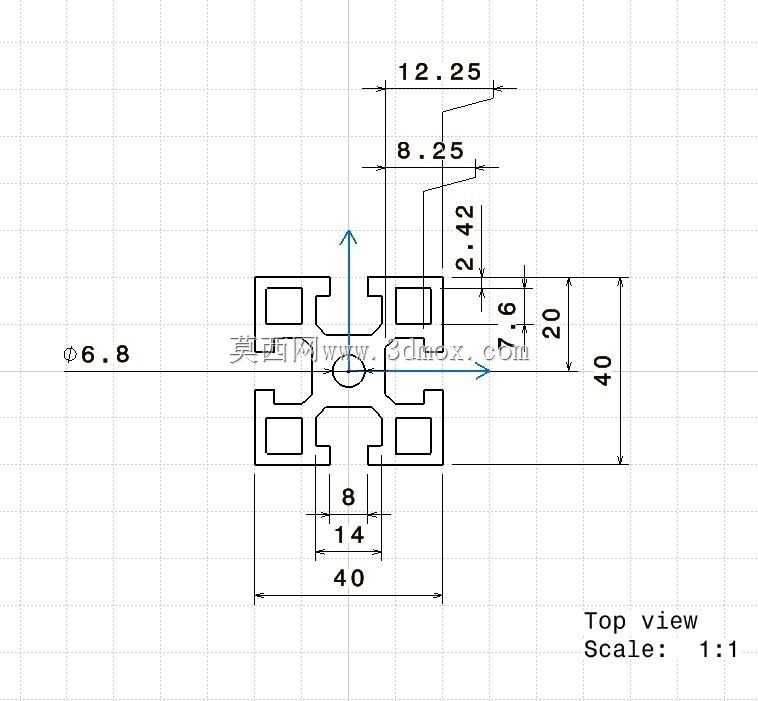

40系列十字槽工业铝型材截面结构

　　这款截面规格为40mm×40mm的工业铝型材，是自动化设备框架搭建场景中应用极为广泛的基础构件，日常在流水线支架、设备防护围栏、小型工作台架、检测仪器安装架的搭建中都能见到这类型材的身影，其标准化的截面设计让型材具备极强的通用互换性，无需定制开模即可适配绝大多数常规工业框架的搭建需求。从截面结构来看，型材采用对称式十字中腔设计，中心预留直径6.8mm的基准定位孔，可在多根型材拼接时作为定位销的穿装基准，有效降低拼接时的对位误差，提升框架整体的装配精度。型材四个侧边均设计有标准T型槽结构，槽口内部净宽8mm，槽口外侧开口宽度适配常规T型螺栓、滑块螺母的安装尺寸，可在型材长度方向的任意位置装入紧固件，无需提前在型材上打孔攻丝，

　　大幅缩短框架的装配周期，也方便后期对框架上的安装部件进行位置调整。截面尺寸标注显示，型材单侧槽组的总宽度为12.25mm，槽底到型材外端面的壁厚尺寸为2.42mm，槽腔内部的有效安装深度为7.6mm，这一尺寸设计既保证了T型螺栓装入后有足够的咬合深度，避免紧固件受载时出现滑牙脱出的问题，也将型材的单位米重控制在合理区间，兼顾结构强度与材料成本。型材四个角部均设计有方形安装沉腔，可适配端盖、角码、脚轮连接座等标准配件的安装，沉腔的尺寸与常规40系列铝型材配件完全通用，用户在选型时无需单独定制配套连接件，可直接采购市售标准配件完成装配。从设计思路上，这款型材采用等强度对称布局，十字形的内部加强筋将型材内腔分隔为四个独立腔室，

　　相比单腔结构的同规格型材，抗扭、抗弯性能提升明显，在作为设备立柱使用时，可承受更大的垂直载荷与侧向冲击力，不易出现弯曲变形的问题。型材的安装边界需要特别注意，当采用角件连接两根垂直排布的型材时，角件会占用型材端部约14mm的长度空间，在前期框架尺寸核算时需要预留这部分安装余量，避免出现型材下料长度不足导致框架整体尺寸超差的问题；当采用内置连接件进行隐藏式拼接时，需要在型材端面的中心位置加工定位孔，孔位与型材中心预留的φ6.8mm基准孔同轴，可直接采用台钻一次加工完成，无需复杂的工装定位。在实际应用中，这类型材常被用来搭建中小型自动化设备的主机框架，比如桌面型点胶机、小型皮带输送机的支架，

　　搭配透明亚克力板或者钣金门板即可组成完整的设备防护外壳，也可单独作为导轨安装基座使用，T型槽内装入直线导轨的固定螺栓，调整好平行度后锁紧即可完成导轨安装，相比采用钢板焊接的基座，铝型材基座的装配效率更高，后期改造调整也更为方便。型材的表面通常做阳极氧化处理，耐磨耐腐蚀，在常规车间环境下长期使用也不会出现锈蚀掉漆的问题，无需额外做表面防腐处理。需要注意的是，这款型材的槽口尺寸适配M6规格的T型螺栓，在选型紧固件时不要选用过大规格的螺栓，避免强行装入导致槽口变形，影响后续的配件安装；在长跨度框架搭建时，单根型材的长度超过2米时需要在中间加装支撑立柱，避免型材自重导致中部下挠，影响安装在框架上的设备运行精度。
