特伦结构行星式周转轮系教学演示构件

　　这套周转轮系构件的设计初衷，是面向机械原理教学场景搭建可直观拆解的传动演示载体，区别于工业端直接配套设备的重载轮系，它在齿形参数、装配间隙上做了适配教学观察的调整，能让学习者直观看到内齿圈、行星轮、系杆、太阳轮之间的啮合运动关系，不用拆解工业设备就能理解不同传动比下的减速、增速传动逻辑。从实际应用场景看，这类轮系结构广泛覆盖小到精密伺服传动、大到工程机械动力传输的各类场合，小负荷场景下的自动化输送线动力端、教学实验台传动单元、小型教具的动力传递结构，都能看到同原理轮系的身影，而这套演示模型特意把各构件的运动边界做了可视化处理，系杆的三个行星轮安装位做了等角度120度分布，保证运转时的动平衡，哪怕手动拨动输入轴也能顺畅转动，不会出现卡滞或偏载的情况。

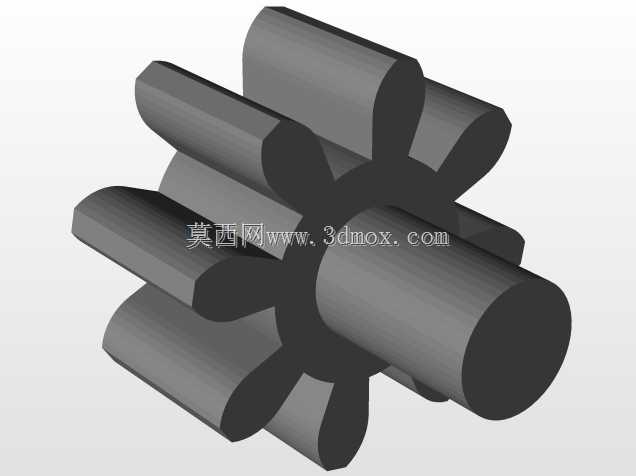

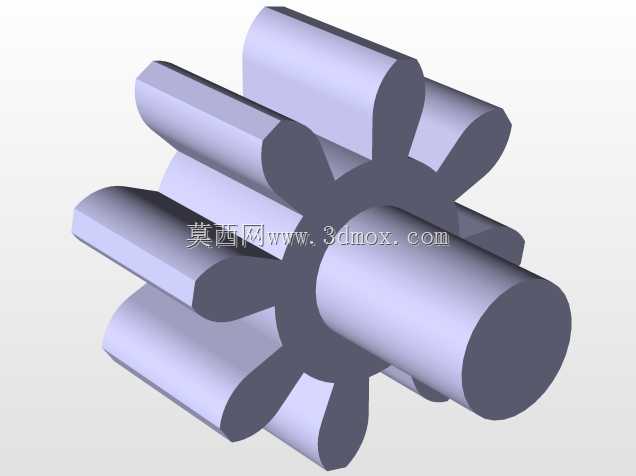

　　设计过程中首先确定了内齿圈作为固定构件的基准方案，这种固定方式是行星轮系最常用的传动形式，输入轴连接太阳轮，输出端连接系杆，能获得较大的传动比，模型特意保留了这种经典传动的所有配合特征，齿形采用标准渐开线圆柱直齿，加工难度低，啮合间隙均匀，运转时不会出现轴向力，适合教学场景下的频繁手动操作。安装边界上，整个轮系的径向尺寸以固定内齿圈的外圆为最大边界，轴向尺寸以输入轴伸出端到系杆端面的距离为限，配套安装时只需要给内齿圈预留固定止口，输入输出轴预留对应的轴承安装位即可，不需要额外的复杂支撑结构，三个行星轮通过销轴固定在系杆上，销轴和行星轮之间预留了足够的转动间隙，不需要额外加装轴承就能顺畅转动，降低了演示模型的制作成本。

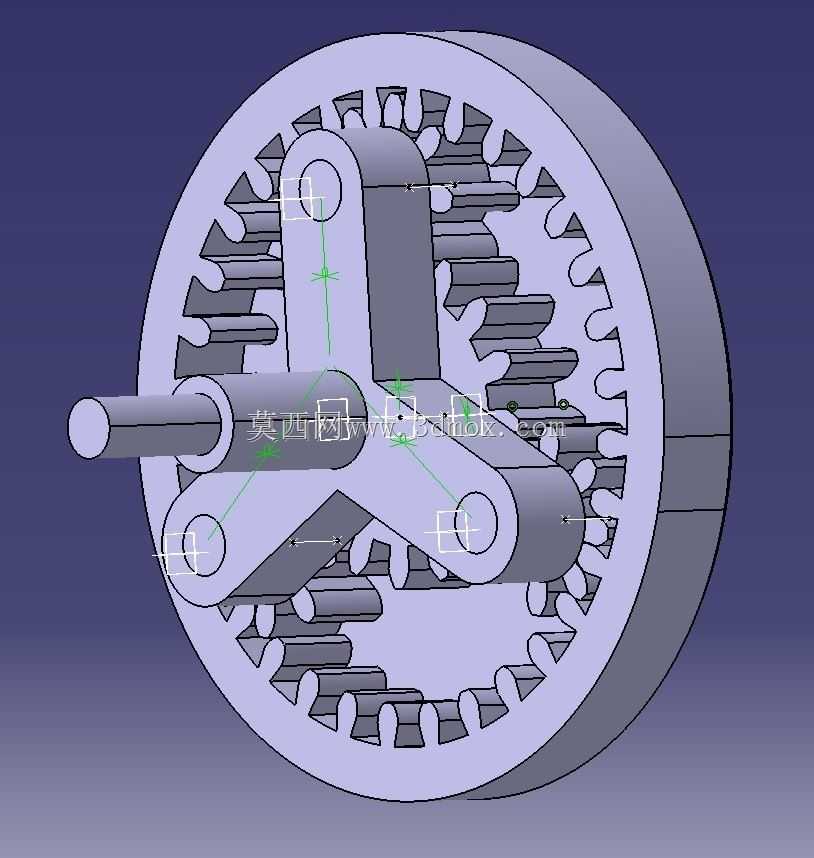

　　从功能特性上看，这套轮系可以通过改变固定构件的方式实现不同传动比的演示，既可以固定内齿圈实现大减速比传动，也可以固定太阳轮实现差速传动效果，甚至可以固定系杆实现定轴轮系的传动效果，一套模型就能覆盖周转轮系的三种核心传动形式，比单一传动形式的演示模型实用性更强。齿部参数设计上，太阳轮和行星轮的齿数做了匹配设计，保证三个行星轮能均匀装入内齿圈，不会出现齿位干涉的情况，相邻行星轮之间的齿顶间隙预留足够，运转时不会出现行星轮之间的碰撞，系杆的结构做了简化处理，采用三臂式结构，既保证了支撑刚度，又能让观察者清晰看到内部行星轮和太阳轮的啮合过程，不会因为结构遮挡影响观察效果。

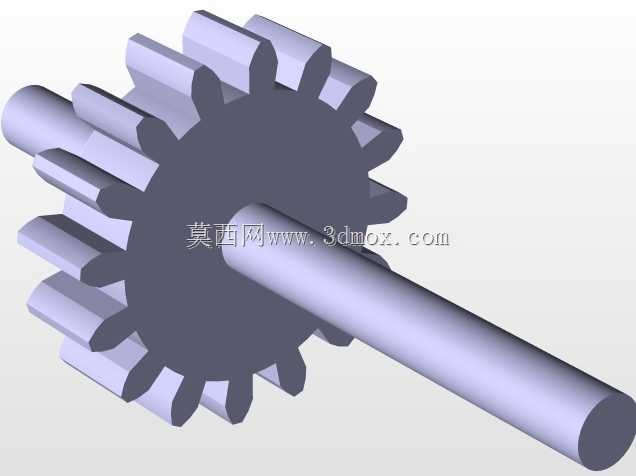

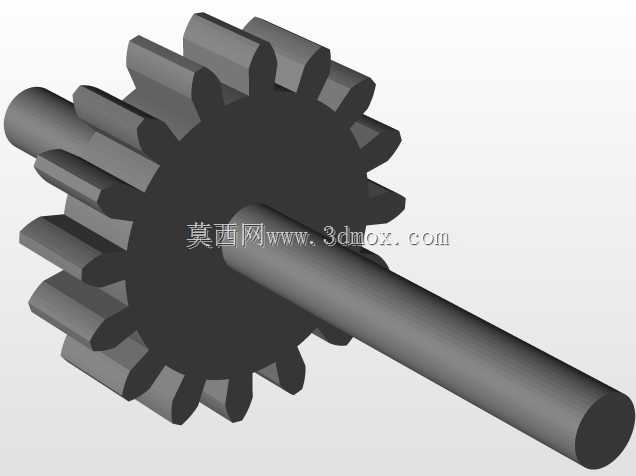

　　实际选型参考时，这类轮系的核心参数匹配逻辑和工业应用的重载轮系完全一致，齿数匹配需要满足邻接条件、同心条件、安装条件三个核心要求，模型在设计时严格遵循这三个条件，学习者可以通过测量各齿轮的齿数、齿顶圆、齿根圆参数，自行计算传动比，再和实际手动转动的转速比做对比，能快速掌握周转轮系的传动比计算方法。输入轴和太阳轮采用一体化设计，减少了装配环节的同轴度误差，输出端的系杆和输出轴也做了同轴定位，保证整个轮系运转时的同轴度，手动转动时不会出现晃动或卡顿的情况，内齿圈的外圆做了光整处理，方便配套夹具固定，在教学实验台上可以快速装夹固定，不需要复杂的工装就能完成演示。
