桌面级CNC多头数控路由加工装置

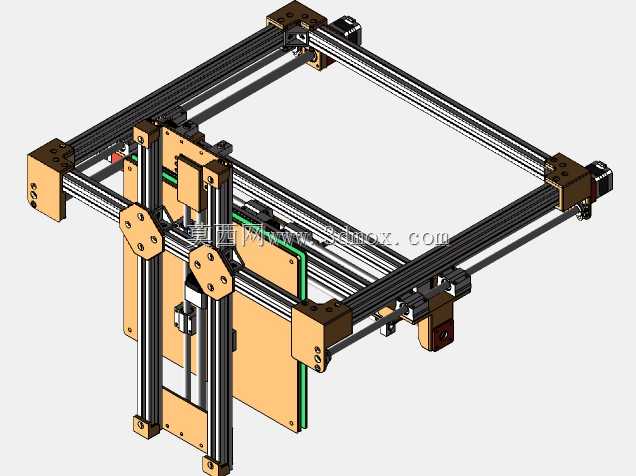

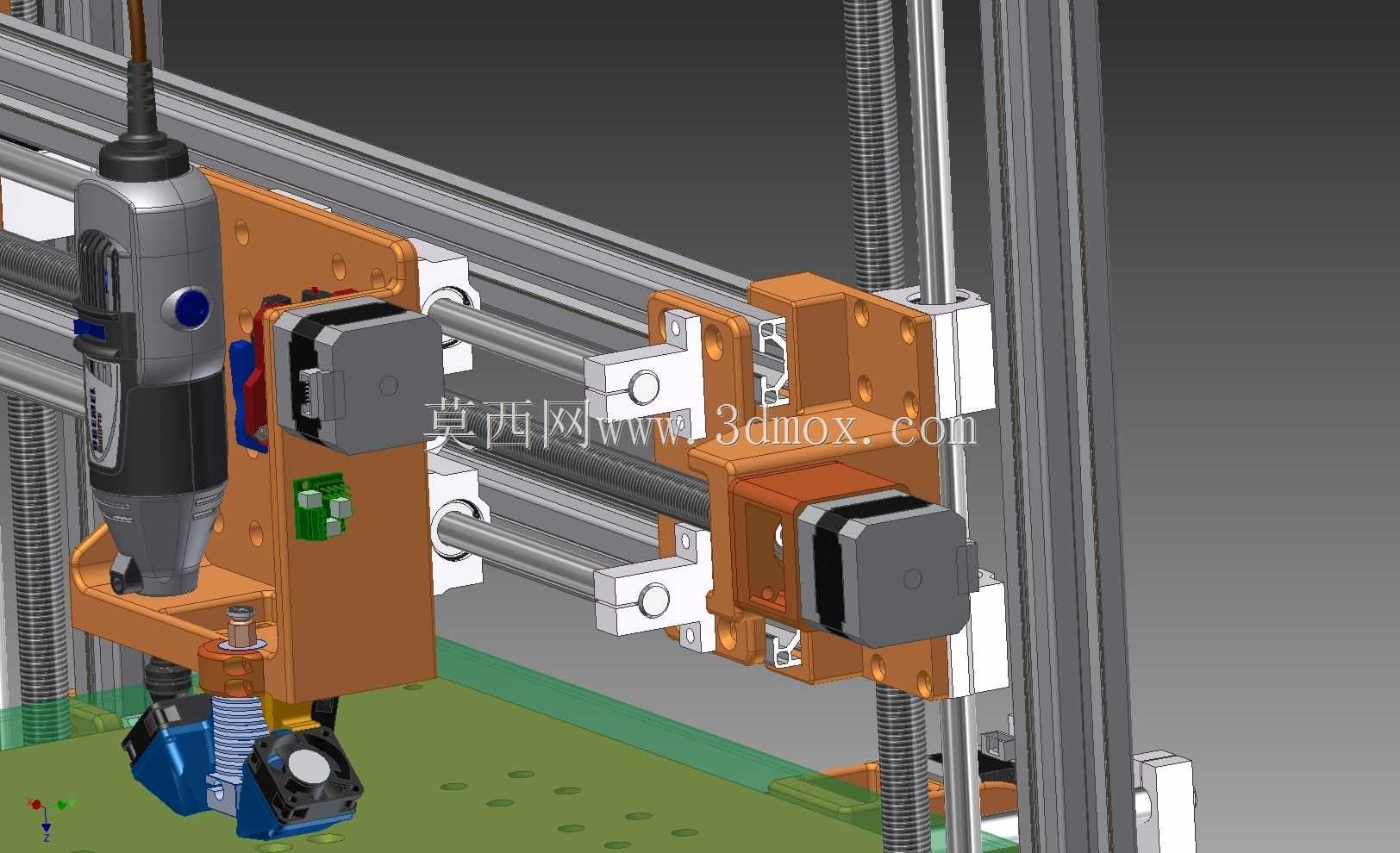

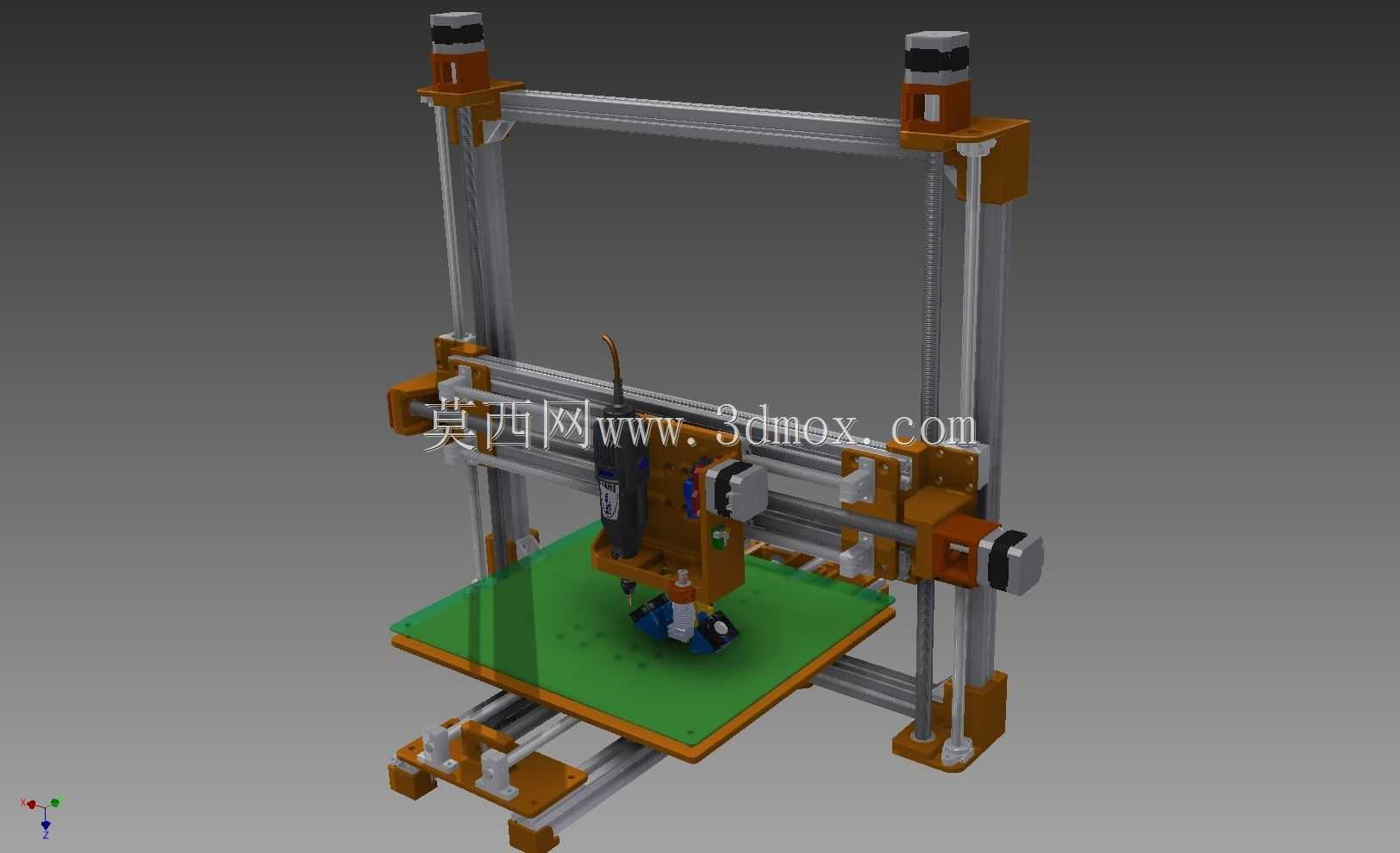

这款多头数控路由加工装置，主要面向小型加工工坊、创客空间、个人DIY加工场景设计，可完成软质金属、塑料、木材、亚克力等多种材质的平面铣削、轮廓切割、图案雕刻等加工作业，相比单头加工设备，多头同步作业的结构可大幅提升同批次小工件的加工效率，降低单件加工的时间成本。设备整体采用开放式的铝型材搭建框架结构，整体布局紧凑，横向双导轨搭配纵向移动模组的结构设计，既保证了运动过程的结构刚性，也预留了充足的加工操作空间，设备的有效加工行程覆盖200mm×200mm×200mm的三维区间，可满足绝大多数小型零件、创意手板、工艺标牌的加工尺寸需求。设计过程中充分考虑了自制加工的可行性，整套设备的结构件均可通过常规桌面级3D打印设备制作完成，无需依赖大型工业加工设备即可完成整机的组装调试，大幅降低了设备的自制门槛与前期投入成本。传动部分采用光轴导轨搭配滑块的运动结构，配合步进电机驱动的同步带传动方案，在保证运动精度满足常规加工需求的同时，也降低了整套结构的装配难度，后期维护更换配件也更加便捷。设备的机头安装位预留了标准化的装夹接口，可根据不同的加工需求更换不同规格的加工主轴，适配不同的加工刀具，完成从精细雕刻到快速切割的不同作业需求。机架的各个连接节点采用模块化的连接件设计，装配过程无需复杂的定位工装，按照装配流程即可快速完成整机的搭建，同时模块化的结构也方便后期根据加工需求扩展加工行程，或是升级传动、驱动部件来提升设备的加工性能。设备的走线槽与电气安装位都做了集成化的布局设计，既避免了加工过程中碎屑、切削液对线路造成损伤，也让整机的外观更加整洁规整，减少了外露线路带来的安全隐患。整体结构经过运动干涉校验，各个运动轴在全行程移动过程中不会出现结构碰撞，运动路径流畅顺滑，可稳定完成连续的加工作业，适合小批量定制化加工、创意作品制作、教学实训演示等多种使用场景。
