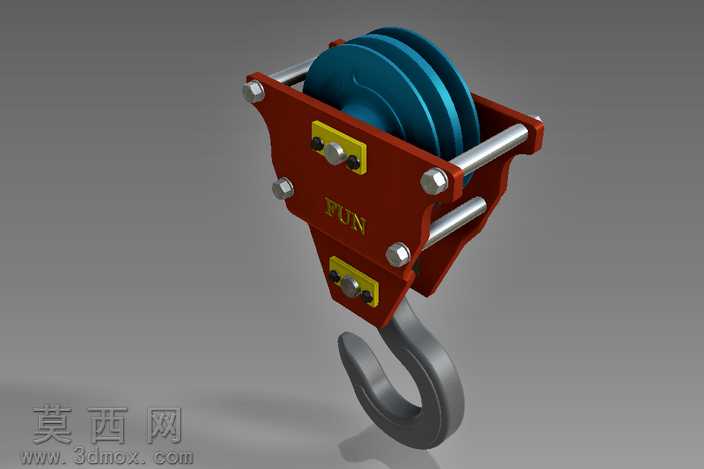

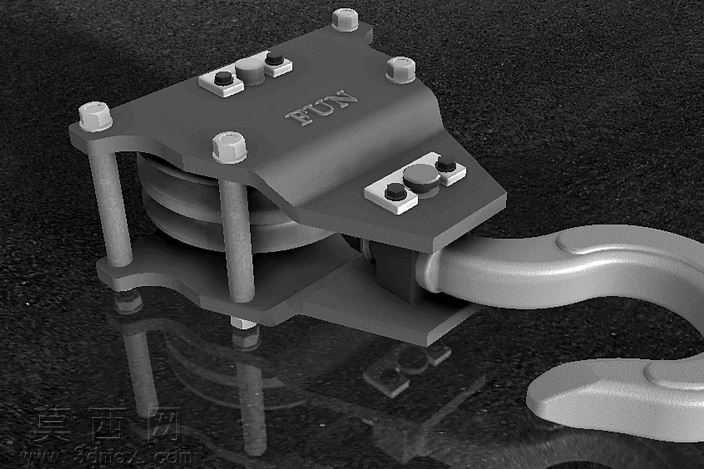

起重设备用吊钩总成三维结构模型

本模型为起重作业核心承载部件吊钩总成的三维数字化建模成果，建模过程严格遵循起重机械吊具的实际工程结构逻辑，完整还原了吊钩总成从承载钩体到滑轮组安装基座的全部装配关系。建模阶段首先依据起重吊钩的行业设计规范确定各部件尺寸比例，先完成弯曲钩体的曲面建模，通过多段曲率连续的曲线放样生成钩身主体，保证钩头承载段、钩颈过渡段的曲率符合力学承载要求，避免应力集中的结构缺陷。随后完成上部滑轮组安装架的实体建模，对安装架的支撑板、螺栓固定位、滑轮容纳腔进行精准的特征建模，还原了安装架上用于固定滑轮护罩的黄色压块、紧固螺栓的细节结构，各螺栓孔位、安装定位面的尺寸均匹配实际装配公差要求。滑轮部分采用多层轮槽结构建模，还原了滑轮与护罩的配合间隙，蓝色护罩部分通过曲面抽壳完成建模，还原了护罩上的标识细节与安装卡扣结构。材质渲染阶段针对不同部件匹配对应工程材质：钩体部分采用高强度合金结构钢材质，添加了锻造表面的细微颗粒质感与哑光金属粗糙度，还原起重吊钩经热处理后的表面质感；安装架与螺栓部件采用调质钢材质，添加了金属机加工后的细微纹理与镀锌钝化的银灰色金属光泽；滑轮护罩采用工程塑料材质，设置了半哑光的蓝色塑料质感，黄色压块采用耐磨橡胶材质，添加了橡胶表面的细微磨砂质感；场景中添加了柔和的环境反射效果，通过地面反射面衬托模型的整体结构轮廓，各部件的装配间隙、贴合面均做了真实的渲染处理，避免出现穿模、结构错位的问题。设计思路上围绕吊钩总成的实际功能展开，重点还原了吊钩与上部滑轮架的转动连接结构、滑轮组的绳索容纳空间、护罩的防护覆盖范围，确保模型的结构逻辑完全符合起重吊钩的实际工作原理，可用于起重机械结构教学、吊具设计方案展示、工程装配模拟等场景，模型各部件均为独立可编辑的特征实体，可根据不同起重吨位的设计需求调整各部分尺寸参数，快速衍生出不同规格的吊钩总成方案。
