碳纤维管架3D打印结构四旋翼飞行器

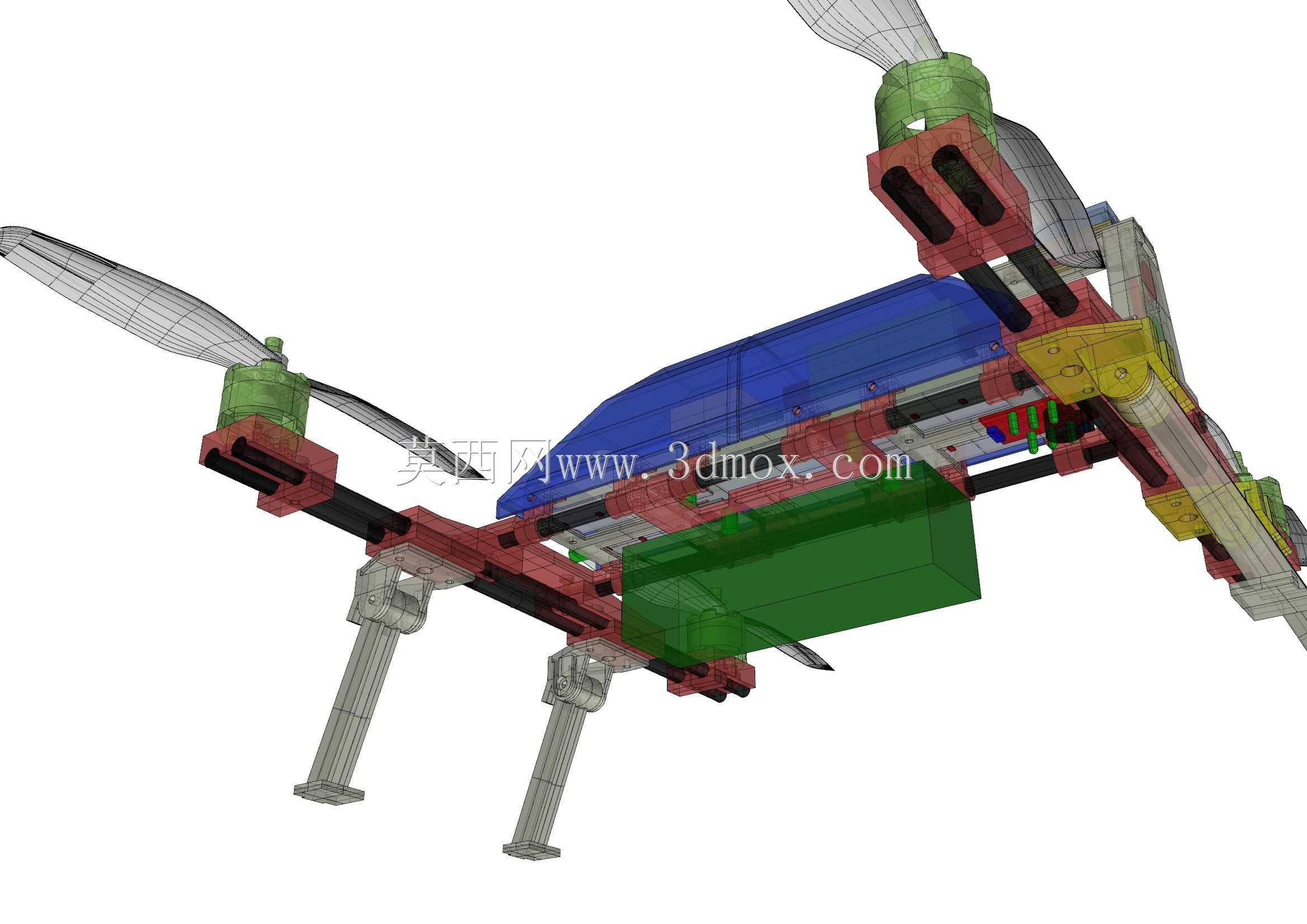

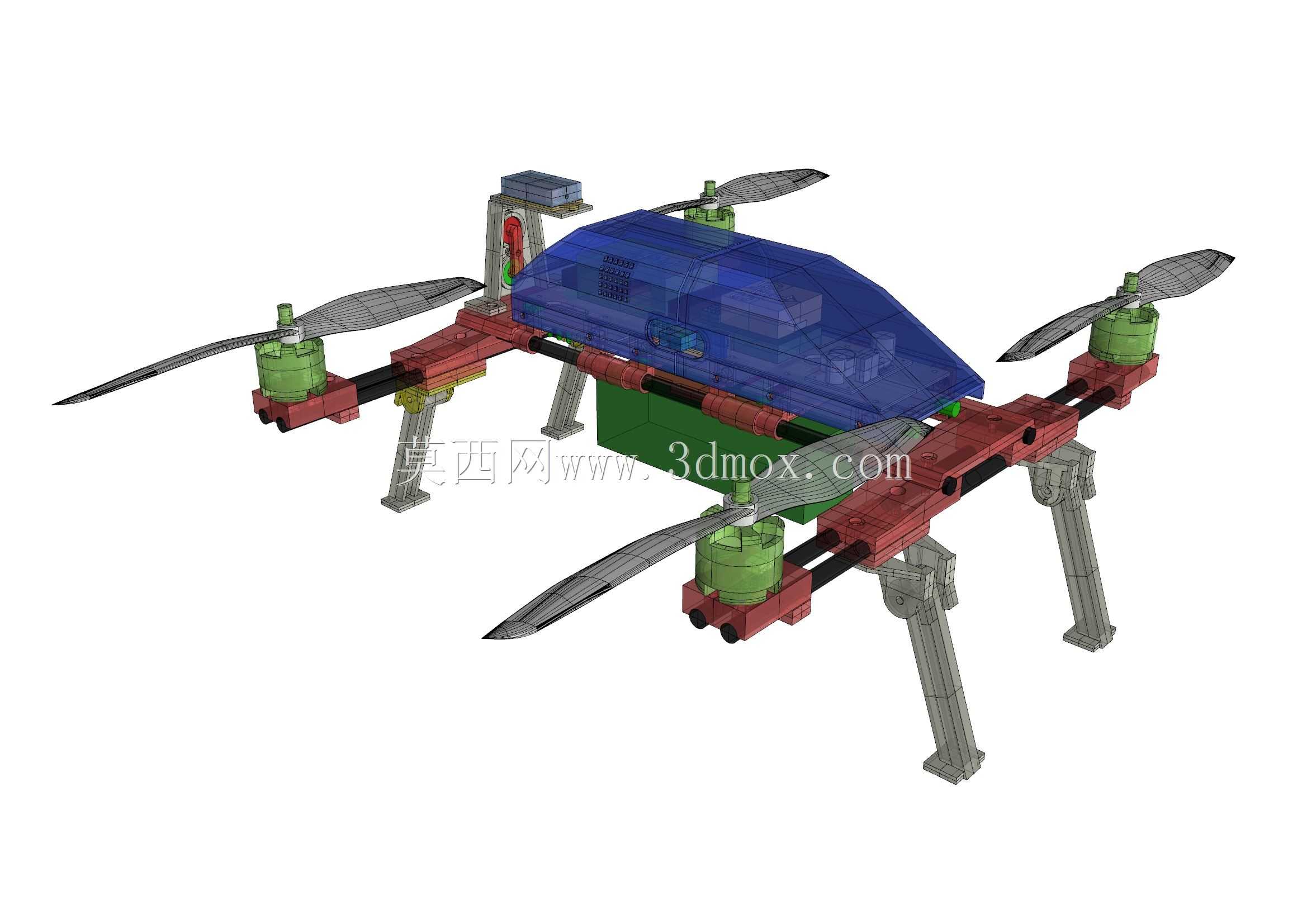

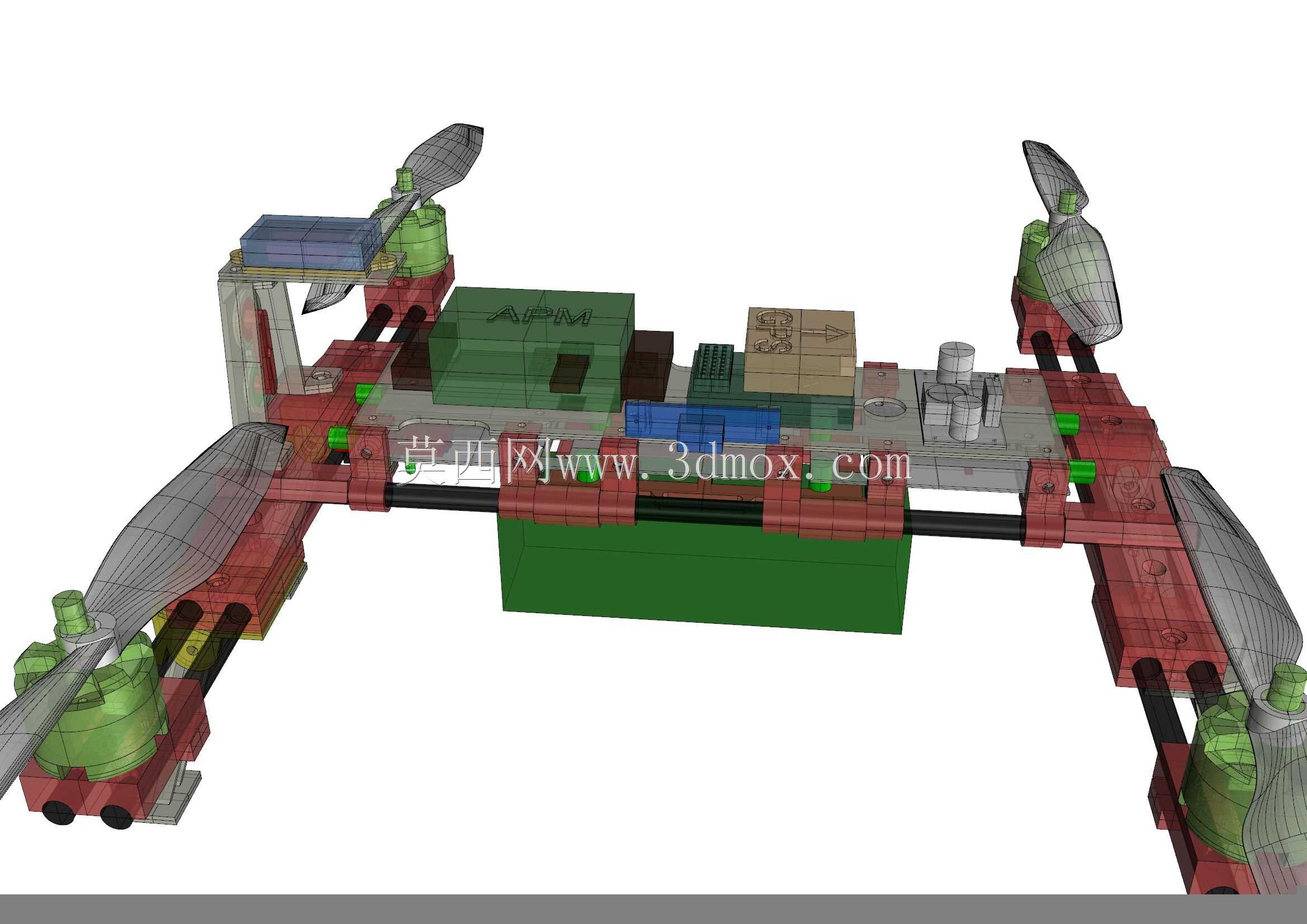

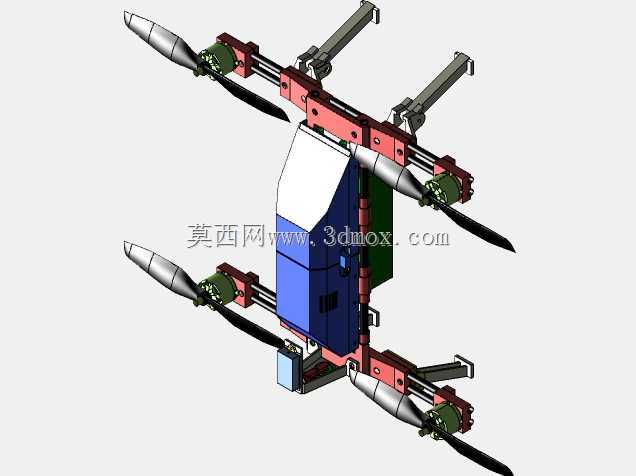

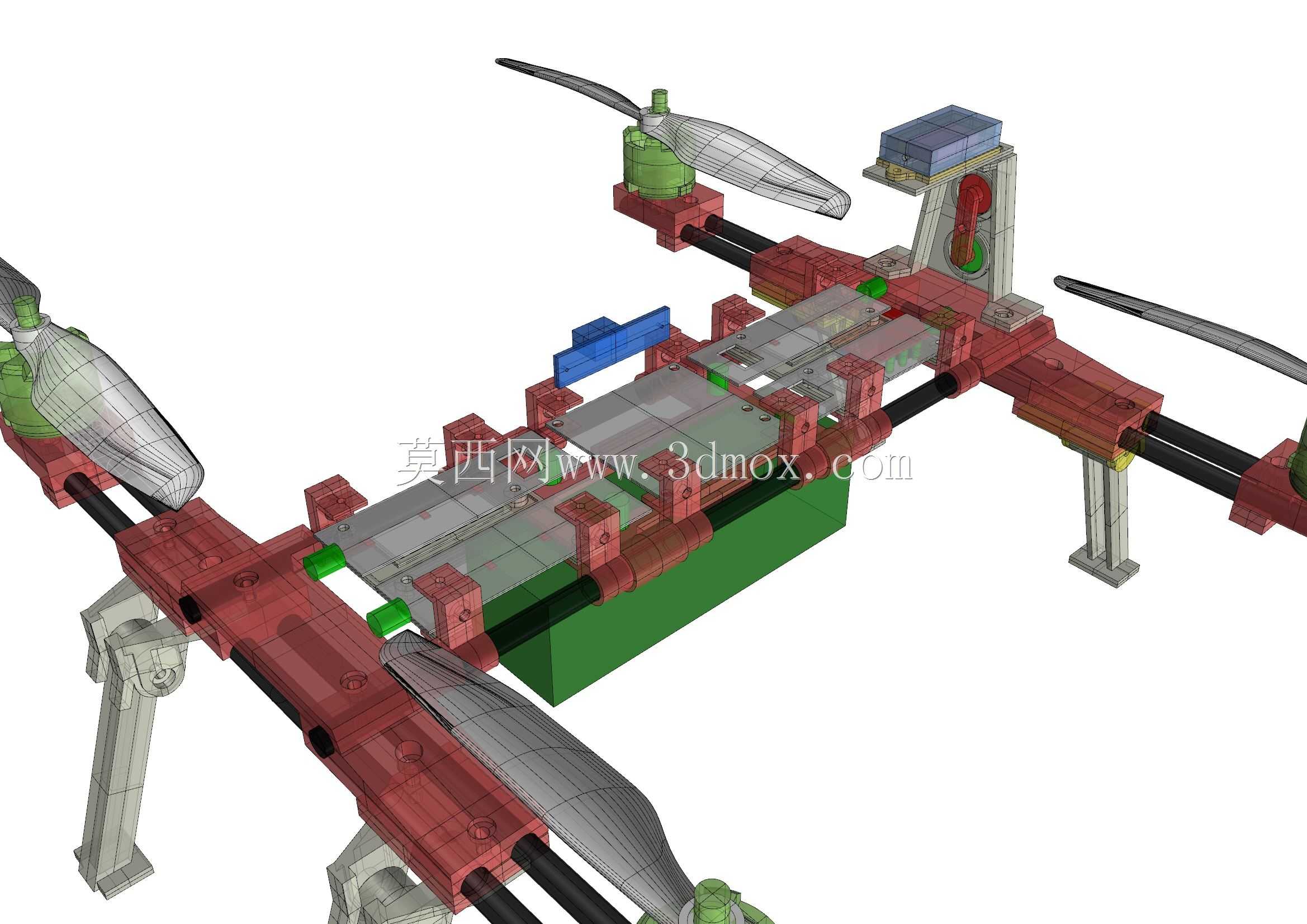

这款四旋翼飞行器面向低空近距航拍、小型户外作业场景设计，同时也适配航模爱好者的日常飞行练习需求，可在开阔草地、近郊空域等场景稳定完成起降、悬停、航线飞行等操作，能够承载小型运动相机完成轻量化航拍任务，也可作为小型试验平台搭载微型传感模块完成简单的环境数据采集作业。整机采用模块化的结构设计思路，核心受力框架选用直径7毫米的碳纤维箭杆作为主梁，充分利用碳纤维材料比强度高、自重轻的特性，在保证机架整体抗扭、抗弯刚度的前提下，最大限度降低结构自重，提升飞行续航表现与机动响应速度。所有结构连接部件、机臂安装座、飞控与电池仓固定结构均采用3D打印工艺制作，可根据实际装配需求灵活调整安装位尺寸，无需复杂的机加工序即可完成结构迭代，也方便使用者根据自身配件规格做定制化修改。机身中部设置独立的电池安装仓，适配3S规格4安培容量的锂聚合物电池，仓体周边预留了充足的走线空间，可规整布置电调、飞控、电压报警模块的连接线材，避免飞行过程中线路晃动干扰飞行传感器的正常工作，额外加装的电压报警器可实时监测电池剩余电量，在电压达到阈值时及时提醒操作者返航，避免过放损伤电池。机臂采用对称X型布局，四个动力单元均匀分布在机臂末端，动力输出效率均衡，飞行姿态稳定可控，起落架为一体式3D打印结构，高度预留充足，可在降落时有效缓冲地面冲击力，同时避免底部挂载的相机或传感模块直接触碰地面造成损坏。整机装配完成后自重控制在较低水平，搭配对应动力套装可实现充足的推重比，飞行过程中姿态平稳，抗风能力可满足日常小风天气下的户外使用需求，各部件之间采用快拆式的连接设计，日常维护、配件更换都十分便捷，无需复杂工具即可完成机臂、动力单元的拆装替换。
