大尺寸桌面级FDM熔融沉积3D打印设备

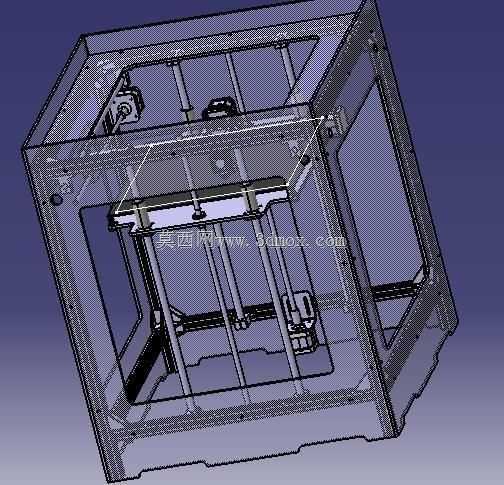

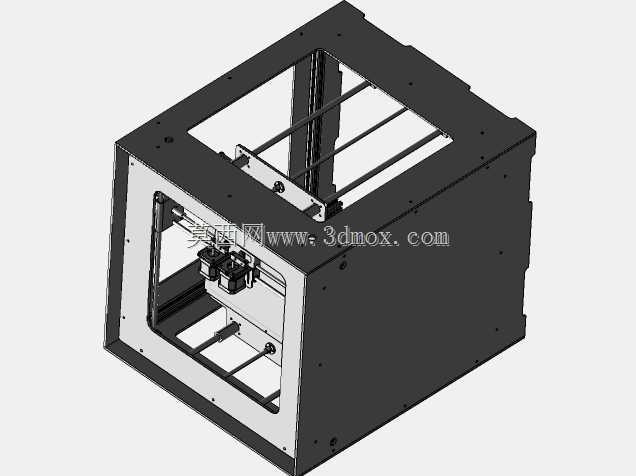

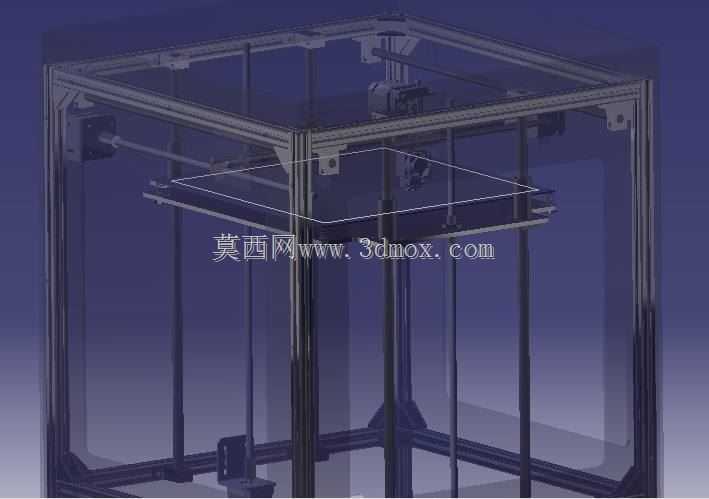

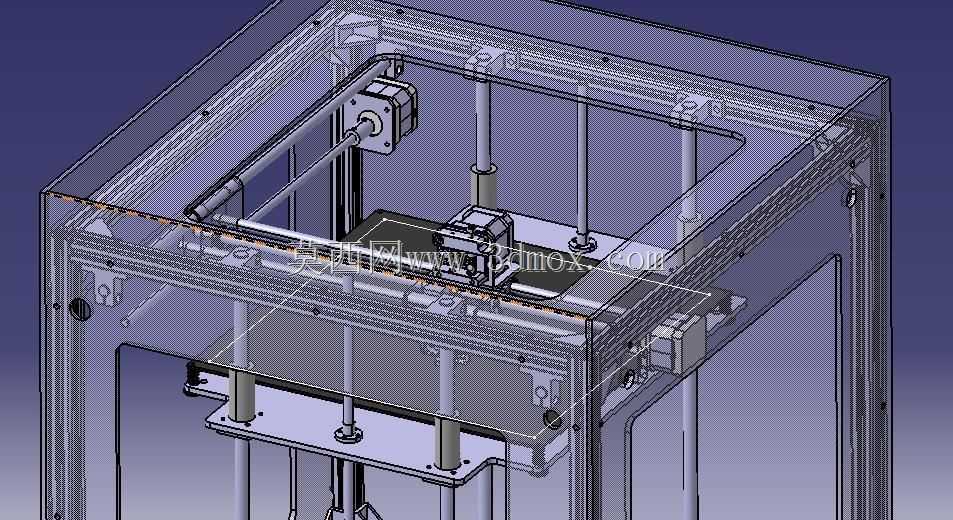

这款桌面级熔融沉积成型设备，主要面向个人创客、小型工作室、院校创新实训场景以及小批量定制生产需求，能够直接将三维数字模型转化为实体塑料零部件，省去传统机加工的开模、编程、多工序流转环节，大幅缩短创意落地到实物验证的周期，可覆盖手板打样、工装夹具制作、创意产品试制、教学实训演示等多元使用场景。设备整体采用封闭式框架结构设计，主体以2020 Sigma系列工业铝型材搭建主体受力骨架，外覆5mm厚度有机玻璃作为防护面板，既保证了整体结构的刚性与长期运行稳定性，又能通过透明面板直观观察打印全过程的成型状态，同时封闭腔体可减少外界气流扰动对打印成型温度的干扰，降低ABS等易翘曲材料的打印失败概率。设备的有效打印成型尺寸达到300×300×300mm，足够覆盖绝大多数桌面级应用的零件尺寸需求，无需频繁拆分大件模型进行拼接打印。运动结构方面，Z轴采用12mm直径光轴搭配直线轴承作为传动导向，Y轴导向采用10mm直径光轴配合对应轴承，X轴则使用8mm直径光轴搭配轴承组件，三轴导向部件均经过同轴度与运行顺滑度调校，可保证运动过程无卡顿、无旷量，配合EMA 17HS4401型号步进电机提供精准的进给动力，能够实现稳定的层厚控制与走位精度，有效减少打印层纹、错层等常见成型缺陷。挤出端采用Twin E3D V6 Hotend搭配Twin MK8挤出机构，双挤出配置可支持双色打印或者可溶性支撑材料打印，既可以实现多色零件的一体成型，也能通过可溶性支撑打印复杂内腔、悬空结构的零件，大幅提升可打印零件的结构复杂度，拓展设备的适用范围。整机在设计时充分考虑了桌面摆放的安装边界，整体外廓尺寸紧凑，不会占用过多工作台面空间，同时框架采用标准化铝型材拼接结构，所有传动、挤出、电控部件均采用通用标准件，后期维护、部件更换的成本极低，用户也可根据自身使用需求对设备进行模块化改装升级，比如加装自动调平组件、断料检测模块、腔体恒温装置等，适配更多特殊材料的打印需求。
