可3D打印模块化四旋翼涵道飞行器机架

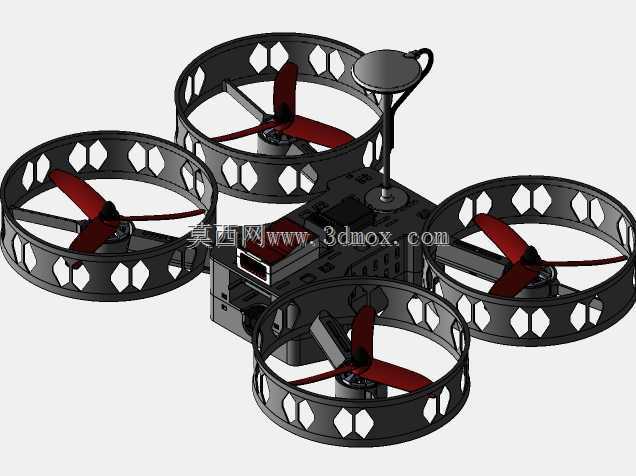

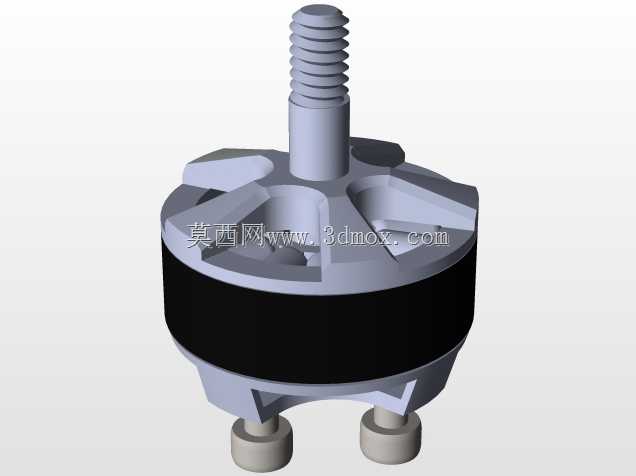

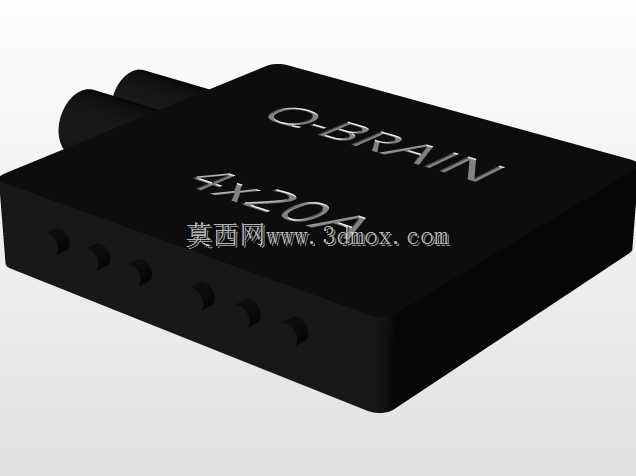

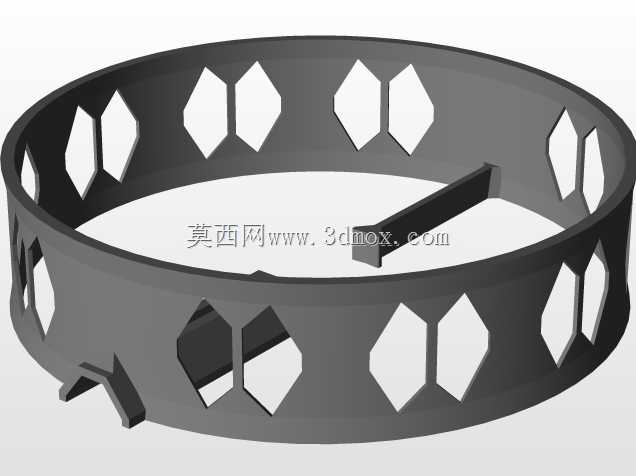

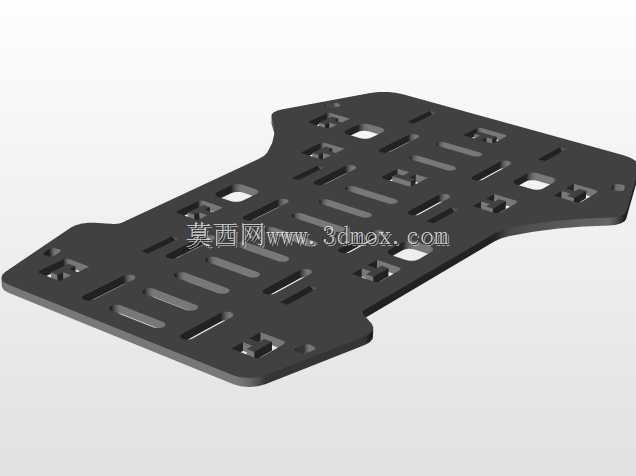

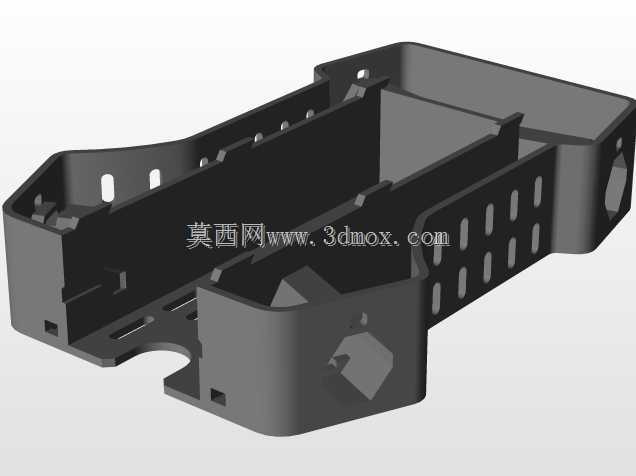

这款可3D打印的模块化四旋翼涵道机架，面向小型消费级航模、室内航拍测试、青少年科创教育、微型穿越机改装等多类场景设计，核心定位是降低小型四轴飞行器的制作门槛与试错成本，让爱好者无需开模即可自行制作适配的飞行载具。机架整体采用150毫米厚度的平板板材作为加工基底，所有结构件均可通过桌面级FDM3D打印机直接制作，无需额外复杂的机加工工序，普通爱好者使用常规PLA耗材即可完成全部零件的打印制作，打印完成后仅需简单的螺丝拼接即可完成整机装配，大幅降低了小型四旋翼飞行器的制作难度。设计上采用模块化拆分思路，将机架分为中心主控舱、四个涵道动力臂、顶部GPS安装座三个独立模块，各模块之间通过快拆卡扣与定位孔连接，既方便单独更换损坏的部件，也可以根据不同的使用需求更换不同长度的动力臂、调整涵道直径来适配不同规格的动力组件。中心主控舱预留了通用飞控的安装孔位，可适配主流的微型飞控板，同时预留了电调的布线槽与电池仓空间，电池仓可容纳2S至3S规格的微型锂电池，满足室内飞行的续航需求。四个涵道臂采用一体化涵道防护圈设计，防护圈上开设了六边形镂空减重孔，在保证结构强度的前提下尽可能降低机架自重，同时涵道结构可以将螺旋桨的气流进行约束，提升动力效率，还能避免螺旋桨直接碰撞外界物体，提升室内飞行的安全性，也能降低螺旋桨高速转动带来的割伤风险，非常适合新手练习飞行使用。机架的安装边界经过精准测算，适配5040规格的三叶螺旋桨，搭配2000-2300KV规格的外转子无刷电机与四合一20A电调即可完成动力系统的装配，涵道内壁与螺旋桨桨尖的间隙控制在1.5毫米，既避免了桨尖蹭到涵道壁的风险，也能最大化发挥涵道的气动增益效果。顶部的GPS安装座采用减震球连接结构，可隔离机架飞行时的震动，提升GPS模块的定位精度，安装座的高度经过优化，不会遮挡GPS信号接收，同时也不会过度抬高整机重心影响飞行稳定性。整体机架的轴距控制在150毫米级别，属于微型四旋翼的尺寸范畴，既可以在狭小的室内空间灵活穿梭，也可以在室外无风环境下稳定飞行，涵道的防护设计也让它可以在靠近障碍物的场景下完成拍摄、巡检等测试任务，非常适合作为微型飞行器的验证平台，也适合作为科创教育的实操载体，让学生可以全程参与从零件打印到整机调试的全流程，理解飞行器的结构原理与装配逻辑。
