LM10UU直线轴承三维结构设计

这款LM10UU型直线轴承是直线运动系统中常用的导向传动部件，目前广泛应用在桌面级3D打印机的运动轴系搭建场景中，同时也适配各类小型自动化滑台、检测设备位移模组、轻载工业机械手的直线导向结构，能够为做往复直线运动的执行部件提供低摩擦、高同轴度的运动支撑。在3D打印机的实际运行过程中，这类轴承通常配套光轴使用，承担打印头、热床平台的运动导向职责，直接影响打印过程中运动的平稳性，进而决定最终成型件的尺寸精度与表面质量，避免运动过程中出现卡顿、偏移、层纹错乱等问题。

从功能特性来看，这款直线轴承采用外圈金属壳体搭配内部滚珠循环的结构设计，能够将轴与支撑件之间的滑动摩擦转化为滚珠的滚动摩擦，大幅降低运动过程中的阻力，即使在轻载高速的往复运动场景下，也能保持稳定的运动精度，不会出现迟滞、爬行的问题。轴承两端自带密封结构，可以阻挡外界的粉尘、打印过程中产生的碎屑进入轴承内部的滚道，避免滚珠磨损卡滞，有效延长部件的使用寿命，适配3D打印机这类开放式、多粉尘的工作环境。

在设计思路上，这款轴承严格遵循标准直线轴承的尺寸规范做参数化建模，整体采用同轴回转体结构，保证内孔与外圆的同轴度公差控制在合理范围内，避免安装后出现轴系卡涩的问题。建模过程中还原了轴承的内部滚珠排布、外圈的限位台阶、两端的密封槽结构，既可以直接用于设备的整体装配干涉检查，也能用于运动仿真过程中的载荷校核，帮助设计人员提前验证轴系布局的合理性。

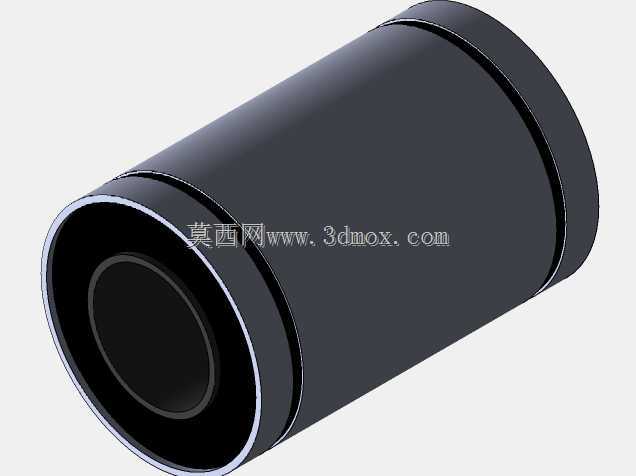

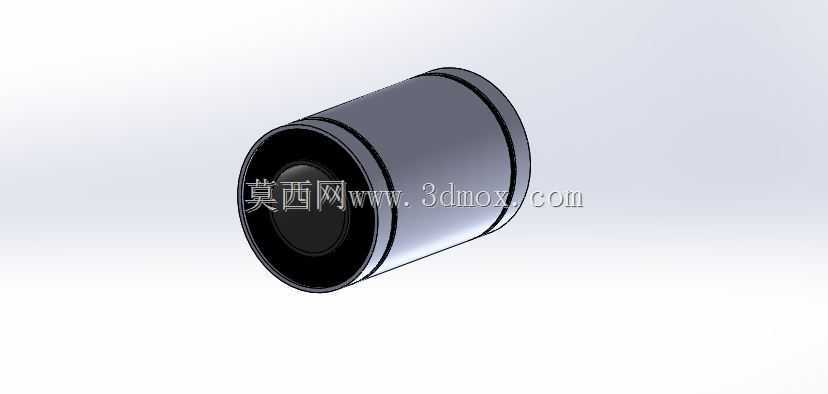

从外形尺寸与安装边界来看，这款轴承的内孔直径为10mm，可直接适配直径10mm的标准光轴使用，外圆直径为19mm，整体长度为29mm，安装时可以直接嵌入对应尺寸的安装座孔内，依靠外圆与安装孔的过盈配合或者侧面顶丝完成固定，不需要额外设计复杂的固定结构。安装过程中需要保证轴承内孔与配套光轴的同轴度，避免偏载导致滚珠受力不均加剧磨损，同时预留的安装空间需要略大于轴承的外形尺寸，方便后期的维护更换，不需要拆解整个轴系就能完成轴承的拆装操作。
