维科EAC6000嵌入式工业控制装置结构

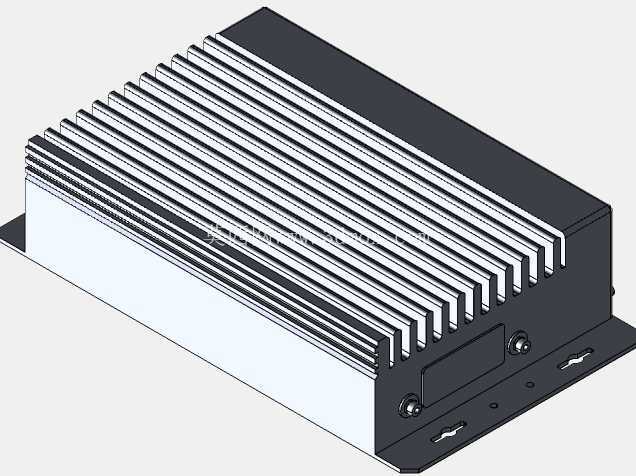

　　这款嵌入式工业控制装置的结构设计，首先围绕工业现场严苛的散热需求展开，整机采用一体化挤压铝型材作为主体散热壳体，壳体上表面排布等间距平行散热鳍片，鳍片厚度、间距经过热仿真校核，在自然对流工况下可将内部核心运算元件的温升控制在器件允许的工作阈值内，无需额外加装主动散热风扇，从根源上避免了风扇积尘、轴承磨损带来的设备故障风险，适配多粉尘、长时间连续运行的工业现场工况。从安装边界来看，装置底部集成一体化安装法兰，法兰上预留多组葫芦型安装孔位，支持壁挂、导轨卡装、台面固定等多种安装方式，安装孔位的中心距、孔径尺寸兼容主流工业控制柜的安装梁间距，现场安装时无需额外加工转接板，可直接固定在标准机柜安装位上，降低现场施工的改造成本。

　　装置的接口端全部布置在壳体单侧，接口区域做了内凹防护设计，可避免外接线缆插接后受外力拉扯导致接口松脱，同时接口周边预留密封胶条安装槽，选配对应密封件后可达到工业级防尘防水等级，适配车间溅水、多粉尘的复杂使用场景。从设计思路上，整机采用无内部走线的模块化拼接结构，型材壳体两端通过端盖封板锁紧，核心电路板通过导热胶垫直接贴合在壳体内壁，热量可直接通过壳体传导至外部散热鳍片，省去了中间导热环节的热阻，同时模块化的拼接结构让后期维护时仅需拆卸两端端盖即可完成内部元件的更换，无需破坏整体散热结构。

　　装置的外形尺寸经过紧凑化优化，整体厚度控制在较小范围内，可嵌入到狭小的设备控制柜内部，不会占用过多柜内安装空间，壳体边角做了钝化倒角处理，避免安装维护过程中尖锐边角划伤操作人员。在实际应用场景中，这类装置可作为产线设备的边缘运算节点，对接现场传感器、执行器的数据采集与控制指令下发，也可作为机器视觉检测系统的主控单元，搭载图像采集卡完成视觉信号的实时处理，其无风扇的结构设计让设备可在-20℃到60℃的宽温环境下稳定运行，适配户外机柜、车间产线、新能源场站等多种复杂工况。壳体表面采用硬质阳极氧化处理，表层硬度高、耐磨损，同时具备一定的抗电磁干扰能力，可屏蔽工业现场复杂的电磁信号，避免内部运算电路受电磁干扰出现运算错误、数据丢包等问题。

　　端盖与型材主体的连接采用内六角沉头螺钉，螺钉锁紧后端面与端盖表面齐平，不会突出壳体表面影响装置的嵌入式安装，端盖上预留的接地柱可直接连接机柜接地排，保障设备的电气安全。从结构强度来看，型材主体的壁厚经过校核，在承受常规安装挤压、运输振动时不会发生形变，内部电路板的安装柱与壳体一体成型，避免了额外加装固定柱带来的装配误差，同时可保证电路板与壳体的贴合度一致，让导热界面材料的压缩量处于最优区间，保障导热效率的一致性。
