圆板曲柄连杆式快速返回机构结构设计

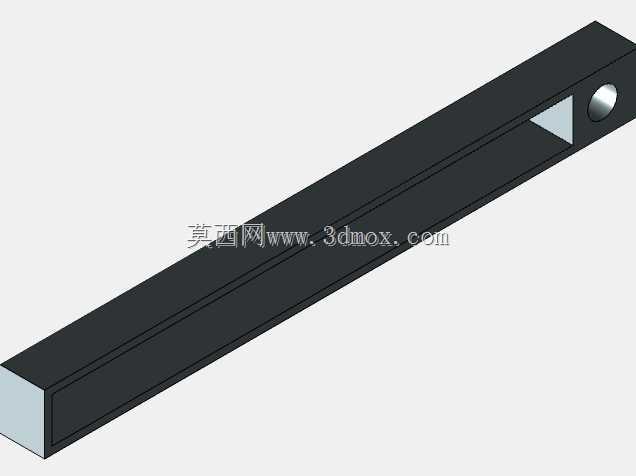

　　这类快速返回机构常应用在需要工作行程慢速进给、回程快速复位的自动化产线工位中，比如小型冲压送料、工装夹具的往复推送、轻工设备的间歇进给单元，能在保证作业行程稳定性的同时，压缩空回程的耗时，直接提升单工位的作业节拍，在不额外提升驱动源功率的前提下优化整机运行效率。整套机构的核心组成包含圆形转盘、曲柄杆、长条形连杆以及底部的圆形套筒导向部件，驱动端接入圆形转盘的偏心位置，动力输入后转盘做整周回转，通过曲柄杆带动连杆沿底部套筒的导向方向做直线往复运动，由于曲柄在转盘上的偏心距固定，工作行程阶段曲柄对应的转角区间更大，带动连杆的移动速度更平缓，避免进给过程中出现冲击抖动，保证作业端的动作精度；而回程阶段曲柄对应的转角区间更小，连杆能以更快的速度完成复位，减少无作业的空耗时间。

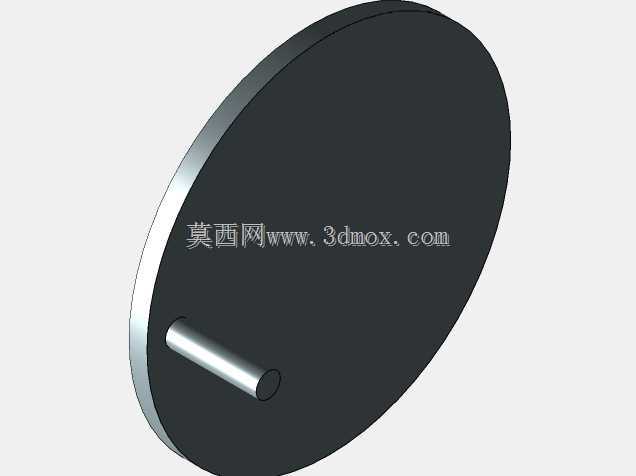

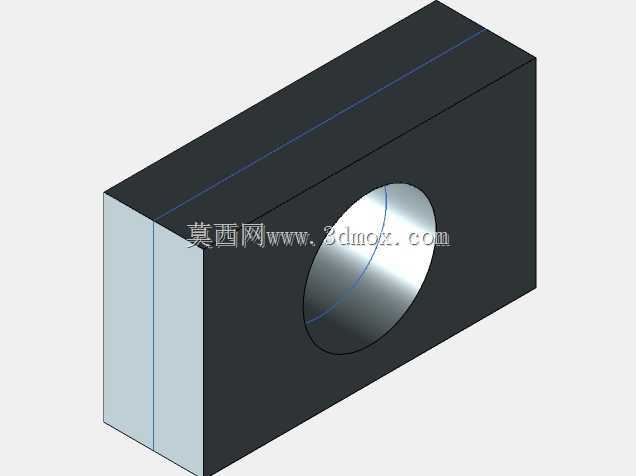

　　设计过程中优先确定了圆形转盘的直径参数，匹配目标行程的偏心距设置，保证曲柄在两个极限位置时不会与转盘本体、底部导向套筒发生运动干涉，底部的长条形安装基座预留了标准的安装孔位，可直接固定在设备的安装面板上，不需要额外设计转接工装。圆形套筒作为直线运动的导向部件，内壁与连杆的配合间隙控制在合理范围，既保证连杆滑动顺畅无卡滞，又能限制连杆的径向窜动，避免长期运行后出现偏磨。整套机构的运动副均采用常规的销轴连接，加工难度低，后期维护时仅需定期在连接销轴处加注润滑脂即可，不需要复杂的维保操作。

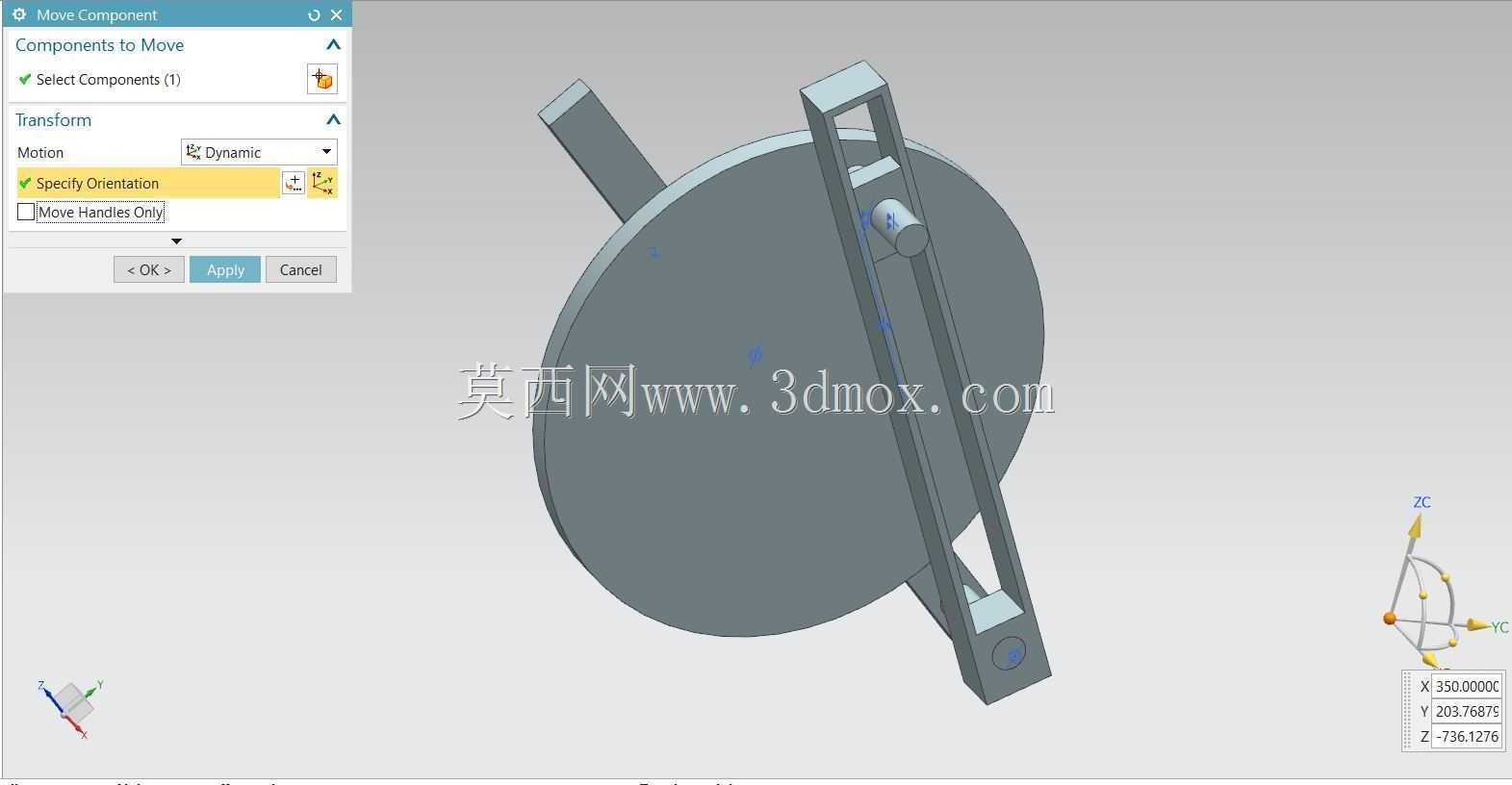

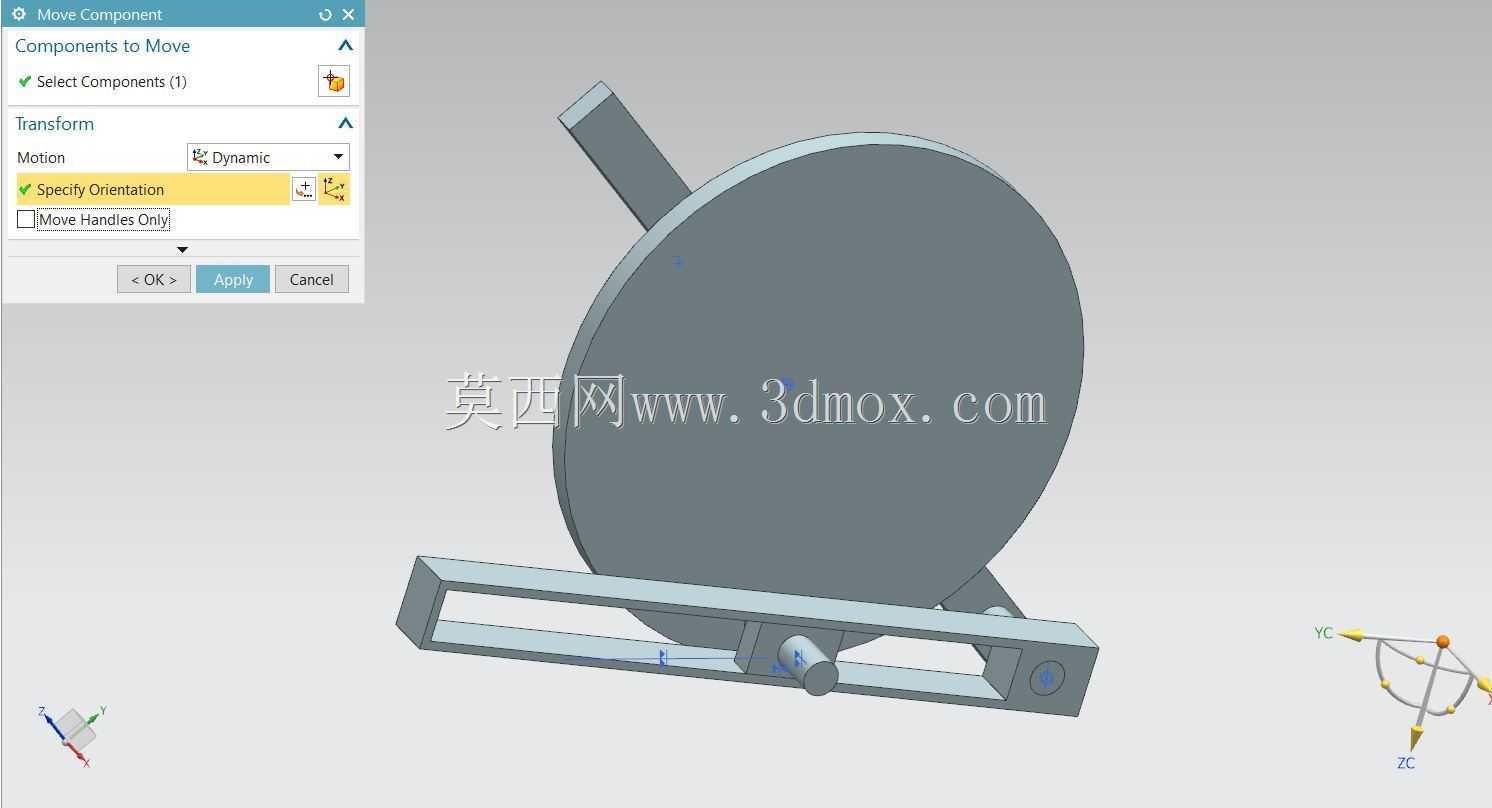

　　在建模阶段通过运动仿真验证了全行程的运动轨迹，确认快速返回的速比符合设计预期，各部件在运动过程中不存在硬干涉，安装边界上，整套机构的横向尺寸由底部基座长度决定，竖向高度以圆形转盘的顶端为最高点，安装时仅需预留出转盘回转的圆周空间、以及连杆伸出的最大行程空间即可，不会占用过多的设备内部安装空间，适配多数中小型自动化设备的安装空间要求。
